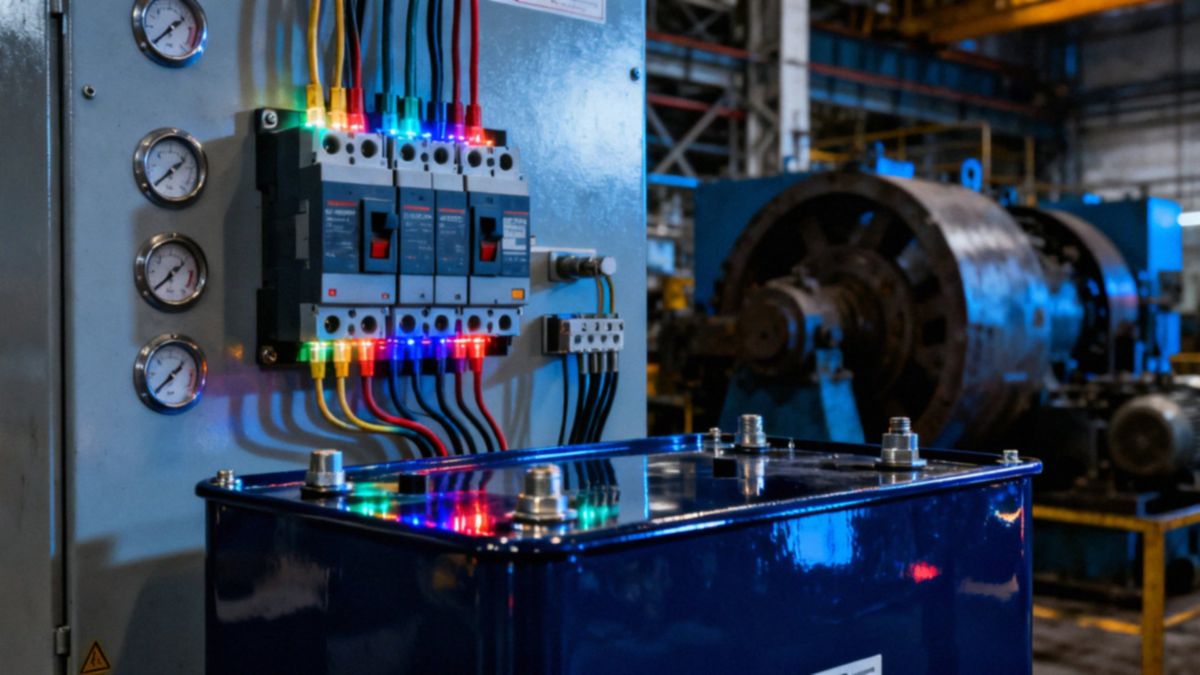

Co generuje moc bierną? Zrozumienie i kompensacja strat energii

Moc bierna: co to jest i skąd pochodzi?

W obwodach prądu zmiennego powszechnie spotykamy się z zjawiskiem mocy biernej. Choć nie przekształca się ona w ciepło czy pracę mechaniczną, pełni w systemach zasilania rolę wręcz fundamentalną. Mierzymy ją w jednostkach var, a samo jej istnienie wynika z przesunięcia fazowego między napięciem a natężeniem prądu, co jest bezpośrednim skutkiem fizycznej natury komponentów obwodu.

Energia ta nie znika – nieustannie oscyluje między źródłem a odbiornikiem, podtrzymując:

• pola magnetyczne w transformatorach,
• silniki asynchroniczne,
• pola elektryczne w kondensatorach.

Mówiąc prościej, bez mocy biernej wiele urządzeń indukcyjnych po prostu nie mogłoby poprawnie funkcjonować. W profesjonalnej inżynierii elektrycznej jej charakterystykę określa współczynnik mocy tgφ. Jeśli bilans energetyczny nie jest zachowany w sposób optymalny, w sieci rośnie natężenie prądu, co generuje zbędne straty energii czynnej. Odpowiednie zarządzanie tymi przepływami pozwala odciążyć infrastrukturę przesyłową, a przy okazji realnie obniżyć koszty eksploatacji systemów elektroenergetycznych.

Co generuje moc bierną w instalacji?

Moc bierna indukcyjna jest nieodłącznym elementem pracy urządzeń wykorzystujących pola magnetyczne. Znajdziemy ją wszędzie tam, gdzie działają:

• silniki asynchroniczne,
• transformatory,
• piece indukcyjne,
• staromodne dławiki w lampach.

Aby rdzenie tych maszyn mogły zostać odpowiednio namagnesowane, energia musi nieustannie przepływać między źródłem zasilania a samym odbiornikiem. Zupełnie inaczej wygląda kwestia mocy pojemnościowej, za którą odpowiadają kondensatory oraz współczesna elektronika. Jej źródłem są:

• zasilacze impulsowe w oświetleniu LED,
• zaawansowane klimatyzatory inwerterowe,
• pompy ciepła,
• falowniki fotowoltaiczne,
• coraz popularniejsze ładowarki do aut elektrycznych.

Co ciekawe, nawet długie odcinki kabli zasilających wykazują naturalną pojemność elektryczną, wynikającą bezpośrednio z ich budowy. Współczesna energetyka coraz częściej łączy oba te typy obciążeń w jednej instalacji. Sprawia to, że wiele urządzeń jednocześnie pobiera moc czynną, balansując przy tym między oddawaniem a konsumowaniem mocy biernej. Taki proces prowadzi do przesunięcia fazowego, które ma bezpośrednie przełożenie na parametry naszej sieci elektrycznej.

Jak dzieli się moc bierna na indukcyjną i pojemnościową?

O tym, czy mamy do czynienia z mocą bierną indukcyjną, czy pojemnościową, decyduje kierunek przesunięcia fazowego prądu względem napięcia. Wartości te, wyrażane w varach, stanowią istotny element analizy systemów elektroenergetycznych.

Jeśli prąd opóźnia się względem napięcia, mówimy o mocy indukcyjnej, typowej dla urządzeń wyposażonych w uzwojenia. Aby przywrócić odpowiednie parametry instalacji, zazwyczaj stosuje się baterie kondensatorów. Zupełnie inny charakter ma moc bierna pojemnościowa, w której prąd wyprzedza napięcie. W takich sytuacjach nadmiar mocy „nadgania” neutralizuje się poprzez montaż dławików kompensacyjnych.

Najlepiej zaprojektowane układy potrafią balansować oba rodzaje mocy, pozwalając energii na swobodny przepływ między komponentami, co odciąża zewnętrzną sieć przesyłową. Sprawność tych działań weryfikuje się za pomocą współczynnika mocy tgφ. Obecnie coraz częściej spotyka się nowoczesne rozwiązania, jak kompensatory typu SVG czy ASVG. Te inteligentne systemy dynamicznie dostosowują parametry sieci do bieżącego zapotrzebowania, na bieżąco reagując na wahania mocy.

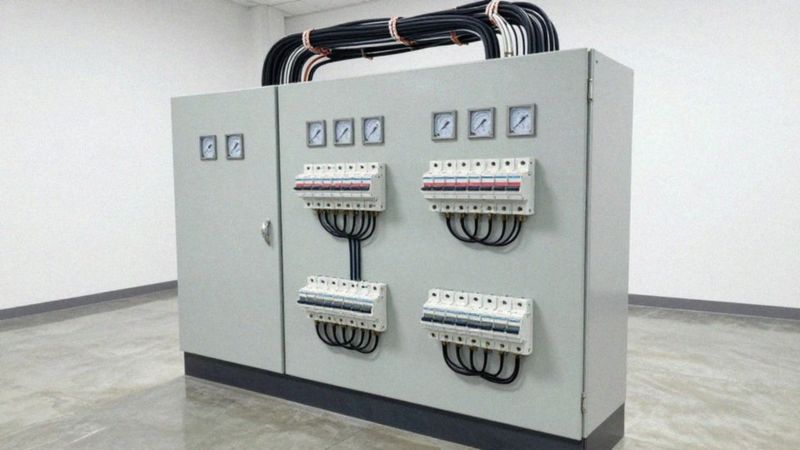

Czy klimatyzatory i długie kable generują moc pojemnościową?

Klimatyzatory inwerterowe pełnią istotną rolę w generowaniu mocy biernej pojemnościowej. Zaawansowana elektronika sterująca oraz kondensatory zamontowane w przetwornicach częstotliwości wyraźnie zmieniają sposób, w jaki urządzenie oddziałuje na instalację elektryczną. Co ciekawe, na to zjawisko wpływają również same kable. Odległość między przewodami oraz ich izolacja wytwarzają pojemność rozproszoną, a jej wartość rośnie wprost proporcjonalnie do długości tras kablowych.

Współczesne budynki stają się coraz bardziej podatne na nadmiar mocy pojemnościowej ze względu na powszechność zasilaczy impulsowych stosowanych w systemach LED oraz ładowarkach aut elektrycznych. Taka nadwyżka bywa problematyczna, bo prowadzi do lokalnych skoków napięcia, które potrafią zakłócić pracę delikatnych urządzeń. Dlatego tak ważne jest rzeczywiste monitorowanie energii biernej. Pozwala ono wykryć nieprawidłowości na wczesnym etapie, zapewniając stabilność całej sieci.

Przeczytaj teżWskaźnik na prostowniku — co oznacza i jak go prawidłowo odczytać?

W obiektach o rozbudowanej infrastrukturze technicznej dbałość o te parametry to dzisiaj konieczność, a nie tylko dobra praktyka inżynierska.

Jak moc bierna wpływa na stabilność i straty sieci?

Nadmiar mocy biernej w systemie wymusza wzrost natężenia prądu, co bezpośrednio przekłada się na wyższe straty energii czynnej wydzielającej się w formie ciepła. Zjawisko to, nazywane stratami Joule'a, nie tylko obciąża linie przesyłowe i transformatory, ale również skraca żywotność kluczowych komponentów infrastruktury, wymuszając częstsze prace serwisowe. Stabilność sieci jest ściśle uzależniona od odpowiedniego bilansu energii biernej.

Z jednej strony jej właściwy poziom podtrzymuje napięcie, co jest niezbędne do sprawnej pracy maszyn indukcyjnych. Z drugiej strony, rosnąca rola nowoczesnej energoelektroniki sprawia, że nadmiar mocy pojemnościowej może prowadzić do niekontrolowanych skoków napięcia. Zarządzanie tymi parametrami stało się priorytetem dla operatorów sieci.

Problemem stają się zwłaszcza:

• wahania mocy,
• harmoniczne generowane przez falowniki,
• które znacząco obniżają jakość przesyłanego prądu.

Skuteczna kompensacja mocy biernej pozwala jednak utrzymać parametry sieci w ryzach, co w praktyce oznacza wyższą efektywność energetyczną całego obiektu i wymierne oszczędności.

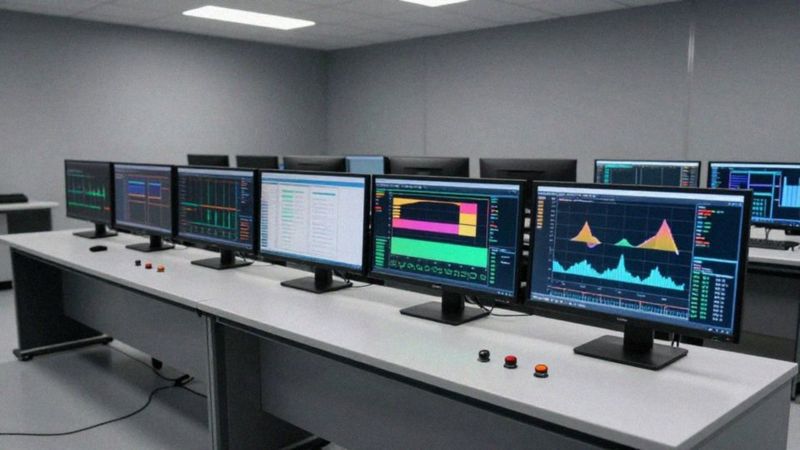

Jak mierzy się i rozlicza moc bierną?

Współczesne pomiary mocy biernej opierają się na zaawansowanych rozwiązaniach, takich jak liczniki czterokwadrantowe. Umożliwiają one precyzyjną rejestrację przepływów energii w obu kierunkach z rozróżnieniem na moc indukcyjną i pojemnościową. Kluczową rolę w tej analityce pełnią kody OBIS, które porządkują odczyty zgodnie z aktualnymi taryfami oraz cyklami rozliczeniowymi.

Fundamentem relacji z operatorem jest współczynnik tgφ, określający relację pobranej mocy biernej do czynnej. Jeśli przekroczy on ustalone w umowie limity, odbiorca musi liczyć się z dodatkowymi karami finansowymi. Obserwacja tego wskaźnika, podobnie jak współczynnika mocy PF, stanowi doskonały barometr sprawności całej instalacji elektrycznej.

Przeczytaj teżJak sprawdzić pobór prądu urządzenia? Praktyczny poradnik krok po kroku

Właściciele biurowców i zakładów przemysłowych coraz częściej wdrażają systemy IoT oraz inteligentne mierniki, co pozwala na stały nadzór nad bilansem energetycznym w czasie rzeczywistym. Analiza faktur z wykorzystaniem tych danych pozwala szybko wychwycić chwile, w których dochodzi do generowania niepożądanych nadwyżek.

Ostatecznym rozwiązaniem problemu jest profesjonalny audyt energetyczny, który pomaga precyzyjnie wskazać źródła strat i dobrać odpowiednią kompensację, trwale eliminując zbędne koszty z przyszłych rachunków.

Jak przeprowadzić kompensację mocy biernej i obniżyć rachunki?

Wprowadzenie urządzeń do kompensacji mocy biernej to najskuteczniejszy sposób na obniżenie rachunków za energię. Neutralizują one zbędne obciążenia bezpośrednio w punkcie ich powstawania, co przynosi natychmiastowe efekty. Cały proces optymalizacji warto rozpocząć od solidnego audytu i wdrożenia systemu monitoringu, który pozwoli precyzyjnie określić wartości współczynnika tgφ oraz pilnować limitów narzuconych przez dostawcę.

W przypadku obiektów o stabilnym poborze prądu doskonałym rozwiązaniem będą:

• pasywne baterie kondensatorów, które skutecznie poprawiają moc indukcyjną,
• dławiki kompensacyjne, które świetnie radzą sobie z nadmiarem mocy pojemnościowej.

Gdy zapotrzebowanie na prąd jest zmienne – co często zdarza się w zakładach korzystających z wielu falowników – zdecydowanie lepiej sprawdzają się aktywne kompensatory SVG. Urządzenia te reagują dynamicznie na bieżące potrzeby, oferując przy okazji filtrację wyższych harmonicznych, które negatywnie wpływają na jakość energii.

Dla osiągnięcia jeszcze większych oszczędności warto pomyśleć o:

• modernizacji oświetlenia na systemy LED,
• zadbanie o wysokiej klasy zasilacze z kompensacją.

Inteligentne zarządzanie energią przez IoT dodatkowo automatyzuje cały proces, odcinając zasilanie od nieużywanych odbiorników podczas przestojów. Profesjonalnie zaprojektowany system nie tylko uchroni Cię przed karami za przekroczenie limitów, ale też zmniejszy straty przesyłowe wewnątrz sieci. Chroniąc w ten sposób urządzenia przed przegrzewaniem, znacząco wydłużasz żywotność sprzętów, takich jak transformatory czy silniki elektryczne.
