Co to elektrownia atomowa? Zasada działania i kluczowe informacje

Co to jest elektrownia atomowa?

Elektrownie jądrowe pełnią istotną funkcję w produkcji energii elektrycznej. Na świecie działa około 440 bloków w 32 krajach (stan na 2024 rok). Wytwarzają prąd, a czasem także ciepło, poprzez uwalnianie energii podczas rozszczepienia jąder atomowych. W rdzeniu reaktora przebiega kontrolowana reakcja rozszczepienia ciężkich izotopów — najczęściej uranu-235 — która generuje neutrony, promieniowanie gamma i znaczną ilość ciepła. To ciepło przekazywane jest do czynnika roboczego, napędzającego turbiny i generatory.

Reaktor pełni więc podwójną rolę: źródła energii cieplnej i urządzenia sterującego reakcją łańcuchową. Sterowanie procesem zapewniają:

• pręty kontrolne,
• moderatory (np. woda),
• różne systemy regulacji, w tym rozwiązania wykorzystujące bor.

Elektrownia jądrowa różni się od konwencjonalnej elektrowni cieplnej przede wszystkim rodzajem źródła ciepła; reszta układów jest podobna. Standardowy cykl projektowania i budowy bloku zajmuje około 10 lat, a nowe instalacje powstają głównie w Azji. Energetyka jądrowa obejmuje nie tylko paliwo, takie jak uran-235, lecz także rozbudowane systemy bezpieczeństwa — przykładowo awaryjne układy chłodzenia — oraz zagadnienia związane z zarządzaniem odpadami. Wszystkie te elementy razem decydują o sprawnym i bezpiecznym działaniu elektrowni.

Jak elektrownia atomowa produkuje prąd?

W typowej elektrowni o mocy 1 000 MWe rdzeń oddaje około 3 000 MWt ciepła, z czego tylko około 33% przekształca się w energię elektryczną. W prętach paliwowych energia uwalniana jest przez rozszczepienie jąder, a pręty kontrolne służą do szybkiego regulowania mocy i awaryjnego zatrzymania reakcji (SCRAM).

Ciepło odbierane jest przez obieg pierwotny chłodziwa — w reaktorach wodnych ciśnieniowych (PWR) pracuje on przy zbliżonym do 15,5 MPa ciśnieniu i temperaturze rzędu 320°C. Generator pary lub wymiennik przekazuje tę energię do obiegu wtórnego, gdzie powstaje para napędzająca turbinę parową, a ta z kolei wprawia w ruch turbogenerator produkujący prąd.

W krajach z częstotliwością sieci 50 Hz turbogenerator zazwyczaj kręci się z prędkością 3 000 obr./min. W reaktorach wrzących (BWR) para formuje się bezpośrednio w rdzeniu i trafia prosto do turbiny — to prostszy, jednobiegowy układ, podczas gdy PWR wykorzystują system dwubiegowy; istnieją też projekty z trzema obiegami pierwotnymi.

Para po pracy w turbinie skrapla się w kondensatorze i powraca do kotła lub generatora pary, a nadmiar ciepła jest odprowadzany przez system chłodzenia do chłodni kominowych lub wód otwartych. Różnice między reaktorami zbiornikowymi a kanałowymi dotyczą układu kanałów i wymienników, co wpływa na konfigurację obiegów i metody chłodzenia.

Około 60–67% energii trafia do otoczenia jako odpadowe ciepło, dlatego sprawność konwersji jest stosunkowo ograniczona. Kluczowe komponenty — wymienniki ciepła, pompy obiegu pierwotnego, zawory bezpieczeństwa i awaryjne systemy chłodzenia — zapewniają stabilność pracy i możliwość kontroli mocy elektrowni.

Jakie paliwo stosuje elektrownia atomowa?

W reaktorach wodnych paliwem jest zwykle wzbogacony uran, zawierający 3–5% izotopu U-235 — naturalny uran ma go tylko około 0,72%. Podwyższanie zawartości U-235 jest niezbędne do utrzymania reakcji łańcuchowej. Najczęściej stosowaną formą paliwa jest tlenek uranu (UO2), który prasuje się w tabletki i wkłada do metalowych prętów z otuliną ze stopu cyrkonu. Pręty te łączy się w kasety; w typowej kasecie reaktora PWR znajduje się około 200–300 prętów. Obok paliwa uranowego używa się też paliw plutonowych, najczęściej w postaci MOX — mieszaniny tlenków plutonu i uranu. Reaktory szybkiego neutrona oraz niektóre projekty korzystają z paliwa o wysokiej zawartości plutonu lub z plutonu odzyskanego z wypalonego paliwa.

Tor (Th-232) jest surowcem do cyklu torowo‑uranowego: po pochłonięciu neutronu przekształca się w U-233, który może służyć jako paliwo w specjalnych konstrukcjach. Cykl paliwowy obejmuje:

• wydobycie,
• wzbogacanie,
• produkcję prętów,
• eksploatację,
• magazynowanie wypalonego paliwa,
• ewentualne przetwarzanie odzyskowego materiału.

W elektrowniach wymiana paliwa zwykle odbywa się co 12–24 miesiące podczas planowanych postojów — wtedy wymienia się około jednej trzeciej do połowy elementów rdzenia. W niektórych reaktorach badawczych paliwo jest uzupełniane na bieżąco podczas pracy. Otulina prętów zapobiega przedostawaniu się produktów rozszczepienia do obiegu chłodziwa. Parametr określający intensywność eksploatacji to wypalenie paliwa, podawane w GWd/tU; dla paliw LWR typowe wartości mieszczą się w przedziale 40–60 GWd/tU, a w reaktorach szybkich spotyka się je powyżej 100 GWd/tU. Te liczby wpływają bezpośrednio na częstotliwość wymiany paliwa i wybór strategii cyklu paliwowego.

Co dzieje się ze zużytym paliwem?

Bezpośrednio po wyjęciu prętów paliwowych emitują one silne promieniowanie i wytwarzają znaczne ilości ciepła powyłączeniowego, dlatego natychmiast trafiają do basenów chłodzących. Kilkumetrowa warstwa wody odbiera nadmiar ciepła i jednocześnie pełni funkcję bariery radiacyjnej. Zwykle paliwo mokre przechowuje się tam przez 5–10 lat; gdy jego moc cieplna spada, część przenosi się dalej — do magazynów suchych.

Magazyny suche to stalowe lub betonowe pojemniki, które pasywnie odprowadzają ciepło i są projektowane na co najmniej kilkadziesiąt lat użytkowania. Pojemniki te są cały czas monitorowane i regularnie inspekcjonowane, aby zapewnić bezpieczeństwo przez długi czas. W krajach wykorzystujących przetwarzanie paliwa stosuje się metody chemiczne, np. proces PUREX, pozwalający odzyskać uran i pluton oraz oddzielić odpady promieniotwórcze.

Składniki odzyskane w ten sposób mogą wrócić do obiegu jako paliwo — na przykład w formie MOX — albo zostać poddane dalszej obróbce. Najbardziej aktywne odpady po przetwarzaniu są witrifikowane, czyli zatapiane w szkle i umieszczane w hermetycznych pojemnikach. Produkty rozszczepienia o relatywnie krótkim okresie półrozpadu, takie jak Cs-137 i Sr-90, tracą większość aktywności w ciągu kilkuset lat.

Zupełnie inaczej wygląda sprawa długowiecznych aktynidów: Pu-239 ma okres półrozpadu rzędu 24 100 lat, co znacząco wpływa na sposób postępowania z odpadami. Z tego powodu odpady klasyfikuje się jako HLW, ILW i LLW — klasy te determinują metody składowania i izolacji. Docelowe rozwiązania dla HLW obejmują głębokie składowiska geologiczne, wyposażone w wiele barier naturalnych i inżynieryjnych; jednym z przykładów realizacji takiego podejścia jest Onkalo w Finlandii.

Cały system zarządzania zużytym paliwem łączy w sobie techniczne zabezpieczenia, długoterminowy monitoring oraz surowe procedury bezpieczeństwa jądrowego, których celem jest ograniczenie emisji promieniowania i kontrola produktów rozszczepienia.

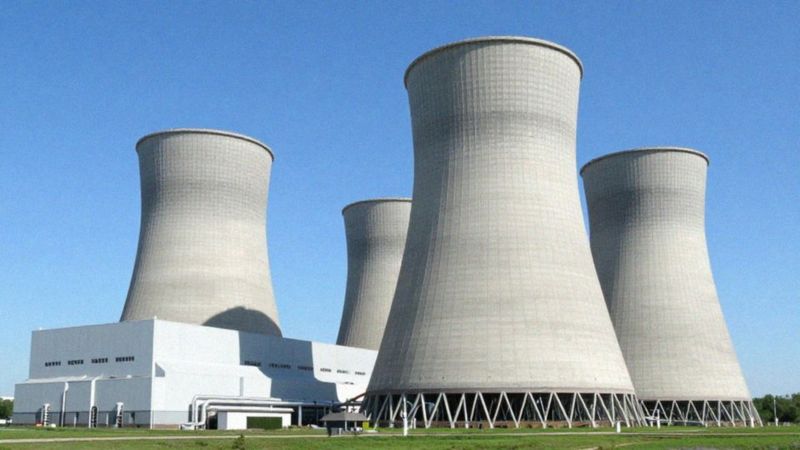

Czy elektrownia atomowa jest bezpieczna?

Porównania wykonane przez Markandya i Wilkinsona (2018) wskazują, że energetyka jądrowa wiąże się z około 0,07 zgonu na 1 TWh wytworzonej energii. Dla kontrastu: przy węglu ten wskaźnik wynosi 24,6, a przy ropie 18,4 — co wyraźnie pokazuje, że ryzyko zgonów związane z elektrowniami jądrowymi jest relatywnie niskie.

Bezpieczeństwo w obszarze jądrowym opiera się na zasadzie „defence-in-depth”, czyli wielowarstwowej ochronie. Obejmuje to:

• fizyczne bariery — od otuliny paliwa, przez obudowę ciśnieniową, po szczelną osłonę,
• redundantne i zdywersyfikowane systemy sterowania i zabezpieczeń.

To właśnie ta kombinacja elementów tworzy podstawę bezpieczeństwa reaktora. Kontrolę reakcji osiąga się za pomocą prętów kontrolnych i regulatorów borowych, a odprowadzanie ciepła zapewniają zarówno systemy aktywne, jak i pasywne. W nowszych konstrukcjach reaktorów III/III+ oraz w małych modułowych reaktorach (SMR) coraz większy nacisk kładzie się na rozwiązania pasywne, które potrafią utrzymać chłodzenie przez wiele godzin bez zewnętrznego zasilania — często około 72 godzin.

Historia awarii dostarczyła istotnych lekcji. Czarnobyl (1986) był konsekwencją błędów konstrukcyjnych i proceduralnych. W Three Mile Island (1979) doszło do częściowego stopienia rdzenia, lecz emisja do środowiska była niewielka. Z kolei Fukushima (2011) uwypukliła ryzyko związane z utratą zasilania i chłodzenia po zdarzeniu naturalnym; bezpośrednich ofiar promieniowania było niewiele, ale masowa ewakuacja przyniosła poważne konsekwencje zdrowotne i społeczne.

Międzynarodowe i krajowe organy nadzorcze — w tym MAEA — prowadzą inspekcje, aktualizują standardy i nadzorują procesy licencyjne. Symulacje awaryjne, rygorystyczne procedury oraz kultura bezpieczeństwa wśród operatorów mają na celu ograniczenie prawdopodobieństwa awarii i zminimalizowanie skutków ewentualnych zdarzeń.

Skala ryzyka zależy od wielu czynników:

• typu i konstrukcji reaktora,
• jakości eksploatacji,
• przygotowania na utratę zasilania,
• zabezpieczeń przeciwpożarowych,
• ochrony przed zagrożeniami zewnętrznymi.

SMR mogą tu wnieść korzyści — mniejszy „source term”, fabryczna kontrola jakości i uproszczony montaż redukują ryzyko błędów podczas budowy i eksploatacji. Dostępne mierzalne wskaźniki bezpieczeństwa, międzynarodowy nadzór oraz postęp technologiczny — np. pasywne systemy bezpieczeństwa i surowe procedury operacyjne — razem znacząco obniżają prawdopodobieństwo poważnej awarii. Niemniej skutki takiego zdarzenia pozostają poważnym aspektem, który wymaga ciągłego zarządzania i gotowości.

Jak elektrownia atomowa wpływa na emisję CO2?

Średnie emisje dwutlenku węgla w całym cyklu życia energii jądrowej wynoszą około 12 gCO2e/kWh (IPCC AR5, 2014), choć w zależności od założeń metodologicznych mieszczą się w przedziale 4–110 gCO2e/kWh. Dla porównania, elektrownie węglowe generują około 820 gCO2e/kWh, a jednostki gazowo-parowe (CCGT) około 490 gCO2e/kWh.

W trakcie pracy reaktora emisje bezpośrednie są praktycznie zerowe; główne źródła emisji pojawiają się przed uruchomieniem i po zakończeniu eksploatacji — przy:

• wydobyciu i wzbogacaniu paliwa,
• produkcji prętów paliwowych,
• wytwarzaniu cementu i stali na konstrukcję,
• transportu,
• demontażu i zagospodarowania odpadów.

Wysokie wykorzystanie mocy, zwykle na poziomie 80–90%, zapewnia stabilną, ciągłą produkcję energii i zmniejsza potrzebę sięgania po elastyczne źródła oparte na paliwach kopalnych. Proces projektowania i budowy nowego bloku to często około 10 lat; długotrwałe realizacje i opóźnienia podnoszą koszty i przedłużają moment, w którym widoczna staje się redukcja emisji w systemie energetycznym.

Inwestycje w energetykę jądrową mogą znacząco obniżyć krajowe emisje CO2, pod warunkiem uwzględnienia pełnych kosztów cyklu życia, zarządzania odpadami i wymogów bezpieczeństwa. Nowe technologie — reaktory III generacji, małe modułowe reaktory (SMR) czy wyższe wypalenie paliwa — obiecują dalsze cięcia emisji cyklu życia poprzez mniejsze zużycie materiałów i krótszy czas budowy, co poprawia opłacalność i tempo wdrażania.

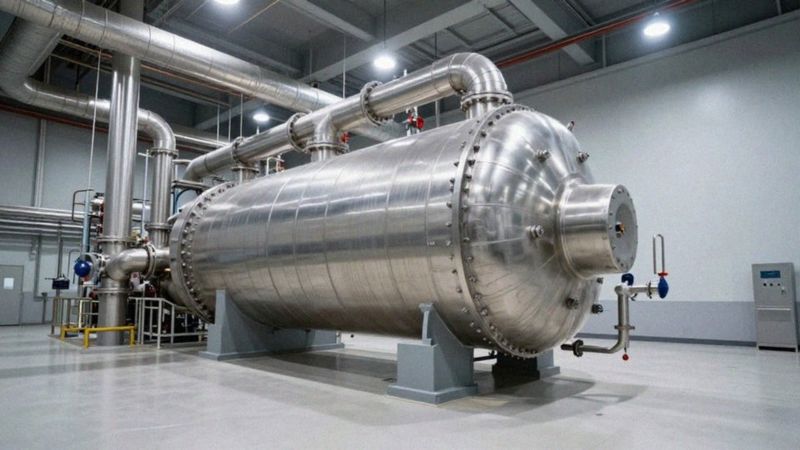

Jak elektrownia atomowa odprowadza ciepło z reaktora?

Rdzeń reaktora, choć wyłączony, dalej oddaje ciepło — tuż po zatrzymaniu emituje około 6–7% mocy, po godzinie spadek sięga 1–2%, a po dobie tylko 0,2–0,5%. Chłodziwo płynie przez kanały paliwowe, zabierając energię bezpośrednio z prętów; w PWR obieg pierwotny przekazuje ją do generatora pary, gdzie tworzy się para napędzająca turbinę. W BWR para powstaje bezpośrednio w rdzeniu i trafia prosto do turbiny, więc nie potrzeba oddzielnego obiegu wtórnego.

Po przejściu przez turbinę para ulega skropleniu w skraplaczu, a skroplony czynnik wraca do obiegu wtórnego. Końcowe odprowadzenie ciepła odbywa się do chłodnego odbiornika — np. miejskiej sieci wodnej, morza, rzeki lub chłodni kominowej, która może być otwarta albo zamknięta. Systemy odprowadzania ciepła składają się z:

• pomp,
• wymienników,
• zaworów bezpieczeństwa,
• redundantnych układów sterujących przepływem chłodziwa.

W awarii włączają się systemy awaryjnego chłodzenia: wysokociśnieniowe i niskociśnieniowe wtryski, akumulatory ciśnieniowe oraz układy Residual Heat Removal (RHR). Nowoczesne projekty i małe reaktory modułowe (SMR) coraz częściej korzystają z pasywnych rozwiązań bezpieczeństwa — naturalna cyrkulacja i grawitacyjne zasilanie zbiorników zmniejszają zależność od zewnętrznego zasilania. Dodatkowe instalacje, jak skraplacze osłony, systemy spraya czy separatory ciśnienia (np. torus w BWR), odprowadzają ciepło z obudowy i hamują wzrost ciśnienia wewnątrz. Stały monitoring parametrów chłodzenia, nadmiarowość urządzeń i procedury operacyjne zapewniają kontrolę przepływów oraz szybkie przełączenie na alternatywne źródła chłodzenia.
