Co to jest prąd elektryczny? Jak mierzymy napięcie elektryczne?
Co to jest prąd elektryczny i jak mierzymy jego napięcie? Prąd elektryczny to uporządkowany przepływ ładunków, który napędza nasze urządzenia i systemy. Zrozumienie tego zjawiska oraz sposobów pomiaru napięcia jest kluczowe dla bezpiecznej i efektywnej pracy z elektrycznością. Dowiedz się, jakie są podstawowe jednostki, jak działa prawo Ohma oraz jakie zasady bezpieczeństwa należy przestrzegać podczas pomiarów, aby uniknąć niebezpieczeństwa i uszkodzenia sprzętu.
Co to jest prąd elektryczny?
Prąd elektryczny to nic innego jak uporządkowany przepływ ładunków, wymuszony działaniem pola elektrycznego. Choć w metalach za ten ruch odpowiadają swobodne elektrony, to w elektrolitach czy gazach główną rolę przejmują jony, tworząc tak zwany prąd jonowy.
Kluczowym parametrem jest tu natężenie, określające szybkość przemieszczania się ładunku przez przekrój przewodnika. Mierzymy je w amperach, gdzie jeden amper oznacza przepływ jednego kulomba w ciągu sekundy.
W codziennym życiu stykamy się z dwoma rodzajami prądu:
- stały (DC), o niezmiennym kierunku,
- przemienny (AC), który dynamicznie zmienia swoją wartość i zwrot w czasie.
Żeby jednak ten ruch był możliwy, potrzebujemy obwodu – zamkniętej drogi zbudowanej z przewodników i izolatorów. Energię niezbędną do działania układu dostarczają z kolei baterie, akumulatory lub generatory.
Wędrówka ładunków nie pozostaje bez śladu, wywołując szereg zjawisk:
- ciepło,
- światło,
- efekty magnetyczne,
- mechaniczne,
- chemiczne.
W złożonych układach elektronicznych kierujemy tym procesem za pomocą oporników, kondensatorów i półprzewodników. Projektanci takich systemów muszą przy tym brać pod uwagę specyficzne właściwości materiałów, takie jak ich przewodnictwo oraz gęstość prądu, aby zapewnić stabilną pracę całego urządzenia.
Czym jest napięcie elektryczne?
Napięcie elektryczne, określane literą U, to nic innego jak różnica potencjałów między dwoma punktami obwodu. Można je porównać do ciśnienia wody w rurach, gdyż to właśnie ono popycha elektrony do ruchu. Z perspektywy fizyki, definiujemy je jako stosunek pracy wykonanej przy przemieszczaniu ładunku do jego wielkości, co opisuje wzór U = W/Q. Dawniej zjawisko to określano mianem siły elektromotorycznej.
W praktyce rozróżniamy:
- napięcie prądu stałego (DC),
- napięcie prądu przemiennego (AC),
- przy czym w przypadku tego drugiego kluczowe znaczenie ma wartość skuteczna, czyli Ueff.
Urządzenia potrzebują do poprawnego działania napięcia roboczego, natomiast bezpieczeństwo izolacji sprawdza się za pomocą napięcia probierczego. Jeśli przyjrzymy się systemom trójfazowym, zauważymy podział na napięcia fazowe i międzyfazowe. W sytuacjach awaryjnych szczególną uwagę zwraca się na napięcie krokowe oraz dotykowe, które bywają groźne dla zdrowia i życia. Jednostką podstawową w układzie SI jest wolt. Warto pamiętać, że przy zachowaniu tej samej impedancji, wyższe napięcie pozwala dostarczyć więcej energii, przekładając się na efektywniejszą pracę układu.

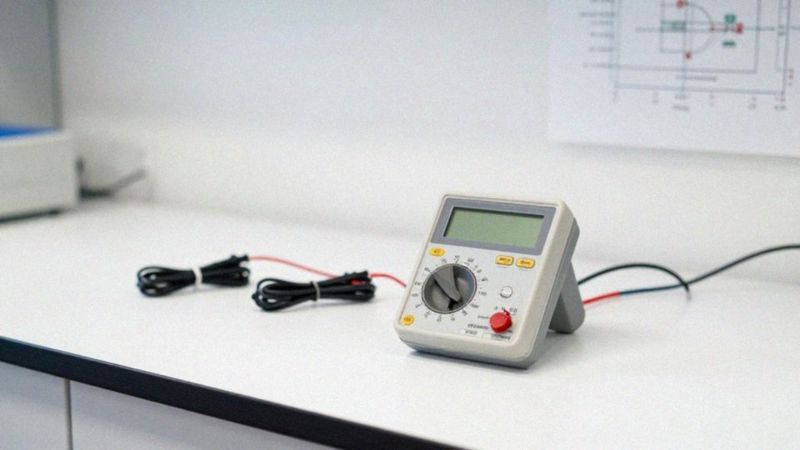

Jakie są jednostki napięcia i natężenia?
W układzie SI podstawową jednostką napięcia jest wolt (V), określający ilość pracy wymaganej do przesunięcia pojedynczego ładunku pomiędzy dwoma punktami, co zapisujemy jako 1 V = 1 J/C. Z kolei natężenie prądu mierzymy w amperach (A), gdzie jeden amper odpowiada przepływowi kulomba ładunku w ciągu sekundy 1 A = 1 C/s. Ważnym elementem analizy obwodów jest opór elektryczny wyrażany w omach (Ω). Jego wartość wynika bezpośrednio z prawa Ohma, które wiąże ze sobą napięcie oraz natężenie. Moc elektryczną podajemy w watach (W), a jej zależność od pozostałych parametrów wyznacza prosty wzór P = U · I. Jeśli natomiast chcemy obliczyć całkowitą pracę wykonaną przez prąd, korzystamy z równania W = U · I · t, wyrażając wynik w dżulach lub bardziej praktycznych kilowatogodzinach.
Podczas pracy z prądem przemiennym (AC) kluczowe staje się posługiwanie wartościami skutecznymi, oznaczanymi jako Veff i Ieff. To właśnie one widnieją na tabliczkach znamionowych większości domowych urządzeń, informując nas o napięciu roboczym i znamionowym natężeniu. Warto również pamiętać, że w instalacjach trójfazowych parametry te wymagają rozróżnienia napięcia fazowego od międzyfazowego.
Jak prawo Ohma łączy napięcie z natężeniem?
Prawo Ohma to fundament elektrotechniki, który wyjaśnia relacje między kluczowymi parametrami fizycznymi w obwodzie. W przewodnikach o charakterystyce liniowej natężenie prądu jest wprost proporcjonalne do przyłożonego napięcia, zakładając, że opór elektryczny pozostaje niezmienny. Zależność tę wyraża prosta formuła I = U/R, którą łatwo przekształcić w R = U/I, aby wyznaczyć rezystancję poszczególnych komponentów. W układzie SI opór mierzymy w omach, przyjmując, że jeden om to iloraz wolta przez ampera.
Co ciekawe, na tę wartość wpływa nie tylko konkretny kształt przewodnika, ale także jego wewnętrzna oporność właściwa. Przy analizie bardziej rozbudowanych sieci, klasyczne prawo Ohma bywa niewystarczające. Wówczas z pomocą przychodzi drugie prawo Kirchhoffa, umożliwiające precyzyjne obliczenie sumy napięć w zamkniętych pętlach obwodu. Musimy jednak pamiętać, że te wyidealizowane zależności sprawdzają się głównie w przypadku oporników liniowych.
Elementy nieliniowe, takie jak diody czy rozmaite półprzewodniki, rządzą się innymi prawami. Ich zdolność do przewodzenia prądu dynamicznie zmienia się pod wpływem temperatury bądź napięcia, co wymusza na inżynierach stosowanie znacznie bardziej zaawansowanych technik obliczeniowych.

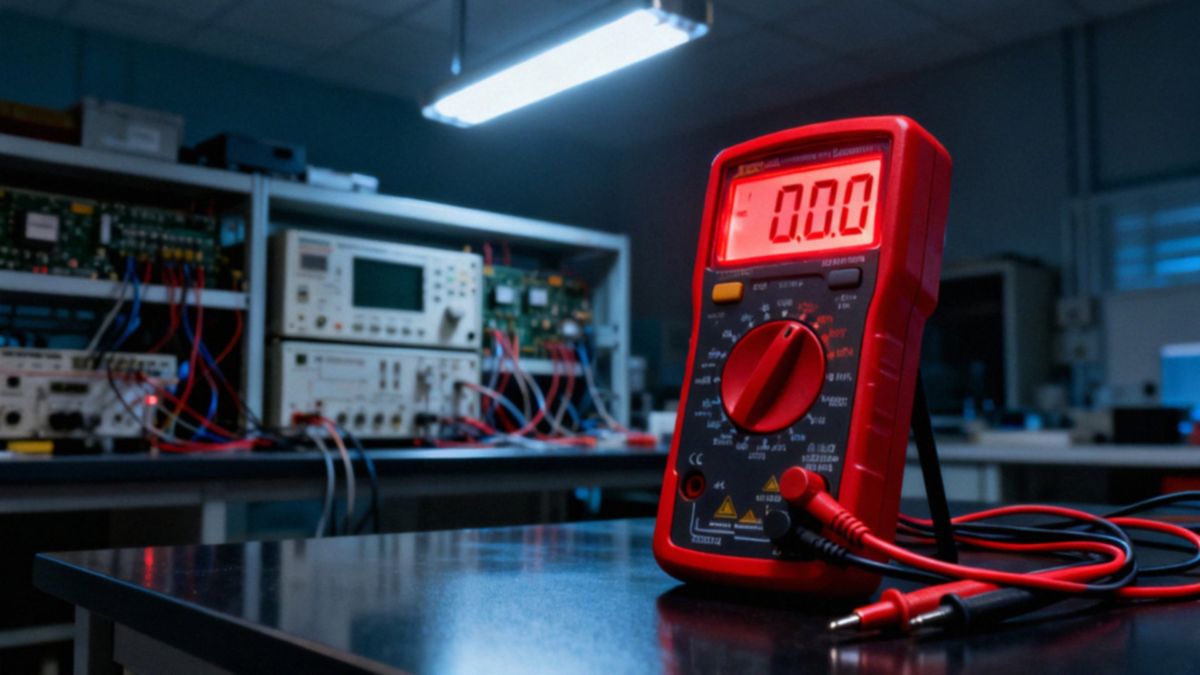

Jak mierzyć napięcie i gdzie podłączyć woltomierz lub multimetr?
Do sprawdzenia napięcia elektrycznego najczęściej wykorzystuje się woltomierz lub uniwersalny multimetr cyfrowy. Aby uzyskać miarodajny wynik, urządzenie wpinamy równolegle do obwodu, przykładając sondy do dwóch wybranych punktów, pomiędzy którymi występuje różnica potencjałów.
W przypadku multimetru kluczowe jest prawidłowe wpięcie przewodów:
- czarny powinien trafić do gniazda COM,
- czerwony do portu opisanego symbolem VΩ.
Zanim uruchomisz przyrząd, upewnij się, że zakres jest ustawiony na odpowiedni rodzaj prądu – stały (DC) bądź zmienny (AC). Wykonując pomiary w warunkach domowych, możemy łatwo zweryfikować stan instalacji, odnosząc otrzymane wskazania do wartości podanych na tabliczce znamionowej sprzętu.
Sytuacja komplikuje się nieco w sieciach trójfazowych, gdzie musimy precyzyjnie rozróżniać napięcie fazowe od międzyfazowego. Pamiętaj przy tym, że natężenie prądu mierzy się zupełnie inaczej – wymaga to użycia amperomierza wpiętego szeregowo. Kategorycznie unikaj mierzenia prądu metodą równoległą, stosowaną przy woltomierzu, gdyż grozi to nieodwracalnym uszkodzeniem sprzętu.
Profesjonalna diagnostyka serwisowa często obejmuje również monitorowanie prądu upływu czy napięcia probierczego. Pracując z prądem, nie zapominaj o zasadach bezpieczeństwa i zawsze korzystaj ze sprawdzonych przyrządów posiadających odpowiednie certyfikaty ochrony.
Jak bezpiecznie mierzyć napięcie w domu?
Kluczem do bezpiecznej pracy z elektrycznością jest wybór multimetru o właściwej kategorii pomiarowej i sprawnej izolacji przewodów. Zanim zaczniesz, rzuć okiem na stan fizyczny urządzenia oraz upewnij się, że sondy nie noszą śladów uszkodzeń. Pamiętaj, aby podczas pomiarów nie dotykać metalowych końcówek – to prosta droga do niebezpiecznego zdarzenia.
Zawsze dobieraj tryb pracy do zadania:
- ustawienie AC zarezerwuj dla gniazdek sieciowych,
- DC dla baterii i akumulatorów.
W kontakcie z napięciem 230 V zachowaj maksymalną koncentrację. Jeśli mierzysz w wilgotnym otoczeniu lub podejrzewasz usterkę instalacji, musisz liczyć się z ryzykiem wystąpienia napięcia dotykowego lub krokowego. W takich sytuacjach niezbędne są rękawice ochronne oraz narzędzia z odpowiednią izolacją uchwytów.
Nigdy nie popełniaj błędu wpinania amperomierza równolegle do źródła zasilania – to urządzenie wymaga połączenia szeregowego. Jeśli cokolwiek budzi Twój niepokój co do stanu technicznego sieci, dla własnego bezpieczeństwa odłącz zasilanie i powierz sprawę specjaliście. Warto również regularnie sprawdzać oporność uziemienia.
Na koniec, zawsze weryfikuj, czy napięcie urządzenia pokrywa się z danymi na jego tabliczce znamionowej; takie drobne sprawdzenie pozwala skutecznie wyeliminować ryzyko porażenia.
