Co to wymiennik ciepła? Zasady działania i zastosowania

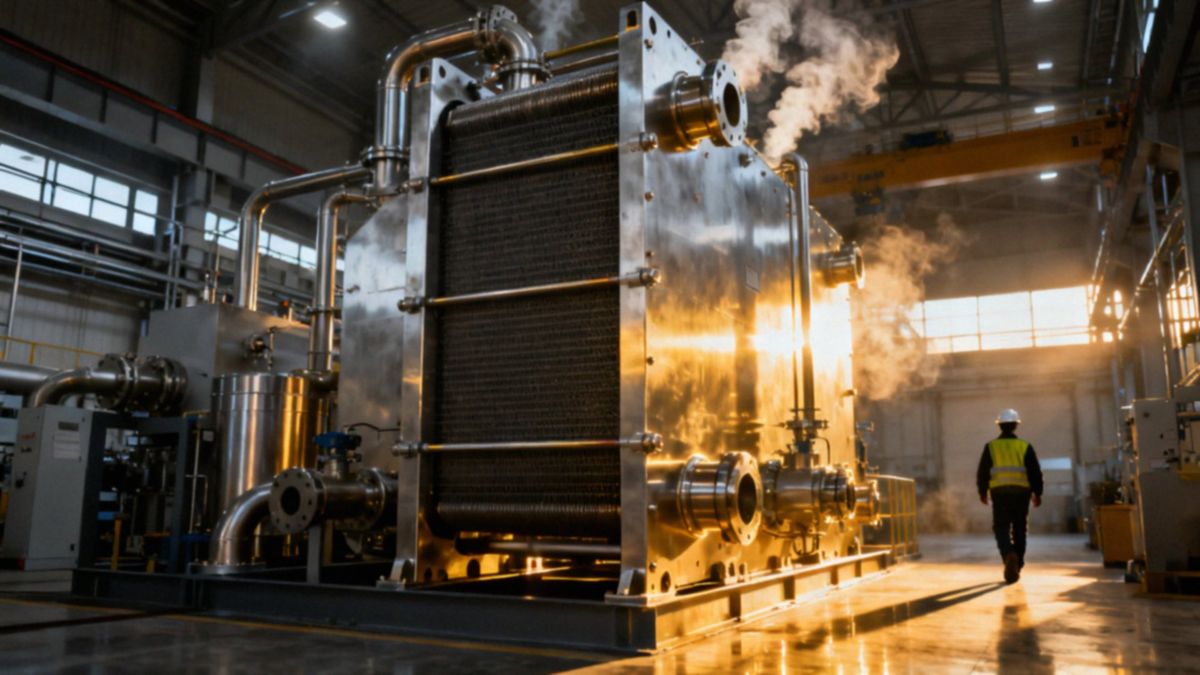

Co to jest wymiennik ciepła?

Wymiennik ciepła to kluczowe urządzenie służące do przekazywania energii termicznej pomiędzy mediami o odmiennych temperaturach, takimi jak ciecze czy gazy. Proces ten opiera się na podstawowych prawach termodynamiki: energia naturalnie wędruje z obszaru cieplejszego do chłodniejszego, dążąc do osiągnięcia równowagi.

W zależności od sposobu przekazywania ciepła, w technice wyróżniamy dwie główne kategorie tych urządzeń:

• wymienniki bezpośrednie, gdzie media stykają się ze sobą bezpośrednio,
• wymienniki bezkontaktowe, które wykorzystują specjalne przegrody, takie jak metalowe płyty czy rurki, izolujące płyny.

Wśród dostępnych rozwiązań na szczególną uwagę zasługują:

• kompaktowe wymienniki płytowe, które wyróżniają się wysoką wydajnością przy stosunkowo niedużych gabarytach,
• wytrzymałe konstrukcje płaszczowo-rurowe, które lepiej radzą sobie w wymagających warunkach przemysłowych,
• rekuperatory i regeneratory, które dominują w wentylacji.

O tym, jak wydajny będzie dany proces, decyduje również sposób przepływu mediów, który może być:

• współprądowy,
• przeciwprądowy,
• krzyżowy.

Optymalny dobór tej konfiguracji pozwala znacząco podnieść sprawność urządzenia. Wymienniki ciepła stanowią fundament współczesnej inżynierii. Znajdziemy je niemal wszędzie – od domowych instalacji centralnego ogrzewania, przez układy klimatyzacji i chłodnice w naszych samochodach, aż po zaawansowane systemy odzysku energii w wielkich zakładach produkcyjnych. Ich nadrzędnym zadaniem pozostaje zawsze to samo: inteligentne zarządzanie przepływem energii i maksymalizacja efektywności energetycznej całego układu.

Gdzie stosuje się wymienniki ciepła?

Współczesne systemy grzewcze oraz instalacje przygotowujące ciepłą wodę użytkową opierają się na niezawodnych wymiennikach ciepła. Urządzenia te efektywnie zarządzają energią w:

• kotłach gazowych,
• kotłach olejowych,
• kotłach kondensacyjnych,
• nowoczesnych pompach ciepła,
• systemach solarnych wykorzystujących odnawialne źródła energii.

Równie istotne role odgrywają one w wentylacji mechanicznej z odzyskiem ciepła. Dzięki rekuperacji, energia z wywiewanego powietrza jest przekazywana do strumienia nawiewanego, co drastycznie ogranicza straty i podnosi komfort domowników. Podobną funkcję pełnią jednostki klimatyzacyjne, w których wymienniki odpowiadają za precyzyjne osuszanie i schładzanie powietrza, dbając o jakość mikroklimatu w pomieszczeniach.

Wszechstronność tych rozwiązań sprawia, że są powszechnie stosowane w:

• przemyśle chemicznym,
• przemyśle farmaceutycznym,
• przemyśle spożywczym,
• przemyśle energetycznym.

Wykorzystuje się je tam do odzyskiwania ciepła odpadowego i optymalnego sterowania procesami technologicznymi, co przekłada się na znacznie wyższą efektywność energetyczną zakładów. Wykonane z materiałów o doskonałej przewodności, zapewniają bezpieczną separację obiegów w najbardziej wymagających instalacjach. Technologię tę spotkamy nawet w branży motoryzacyjnej, gdzie chłodnice samochodowe skutecznie regulują temperaturę pracy silników, chroniąc je przed przegrzaniem.

Na jakiej zasadzie działa wymiennik ciepła?

Przekazywanie energii cieplnej podlega drugiej zasadzie termodynamiki, która wskazuje, że ciepło w sposób naturalny wędruje od cieplejszego ośrodka do chłodniejszego, dążąc do termicznej równowagi. Proces ten odbywa się poprzez:

• przewodzenie przez przegrody urządzenia,
• konwekcję w płynach,
• promieniowanie – w specyficznych warunkach.

Kluczowym parametrem dla wydajności jest współczynnik wnikania ciepła, bezpośrednio powiązany z dynamiką przepływu mediów. O ile nurt laminarny gwarantuje stabilny ruch, to turbulentny znacząco podnosi efektywność wymiany dzięki intensywniejszemu mieszaniu się cząsteczek. Konstruktorzy dbają zatem o odpowiednią powierzchnię czynną, sięgając po żebrowane rury lub liczne płyty, które znacząco przyspieszają wymianę. Wybór wysokiej jakości materiałów, jak miedź czy stal nierdzewna, dodatkowo ułatwia przewodzenie ciepła.

W praktyce to różnica temperatur staje się siłą napędową całego procesu, jednak o sukcesie często decyduje sama geometria kanałów. Układ przeciwprądowy pozwala osiągnąć najwyższą sprawność nawet przy niewielkim gradiencie temperatur, podczas gdy rozwiązanie krzyżowe stanowi złoty środek między wydajnością a prostotą budowy. Projektując urządzenia hydrauliczne, inżynierowie muszą jednak balansować te korzyści z uwzględnieniem strat ciśnienia oraz bezwładności termicznej materiałów, co pozwala uzyskać finalnie stabilny i niezawodny obieg energii.

Dlaczego przepływ przeciwprądowy jest korzystny?

Wymiennik przeciwprądowy to mistrz wydajności, który optymalizuje gradient temperatur na każdym centymetrze swojej konstrukcji. Dzięki takiemu rozwiązaniu zimny czynnik niemal dogania temperaturę wlotową gorącego medium. W praktyce oznacza to wyższą logarytmiczną średnią różnicę temperatur (LMTD), co przekłada się na lepszą efektywność wymiany ciepła przy zachowaniu identycznej powierzchni urządzenia.

Nic dziwnego, że w rekuperacji ten układ stał się standardem – sprawność odzysku energii przekraczająca 90% mówi sama za siebie. Konstruktorzy cenią go też za kompaktowość: osiągnięcie pożądanej mocy cieplnej wymaga tu po prostu mniejszej powierzchni wymiany. Cały system zyskuje na energooszczędności, minimalizując straty, choć nie obywa się to bez pewnych wymagań technicznych.

Kluczem do sukcesu jest tutaj precyzyjne dopasowanie hydrauliczne. Wyższa efektywność cieplna często wiąże się z większymi oporami przepływu, co projektant musi uwzględnić już na wczesnym etapie pracy. Mimo tych wyzwań, możliwość pełnego wykorzystania potencjału termicznego sprawia, że przepływ przeciwprądowy pozostaje bezkonkurencyjnym rozwiązaniem w nowoczesnych instalacjach nastawionych na oszczędność energii.

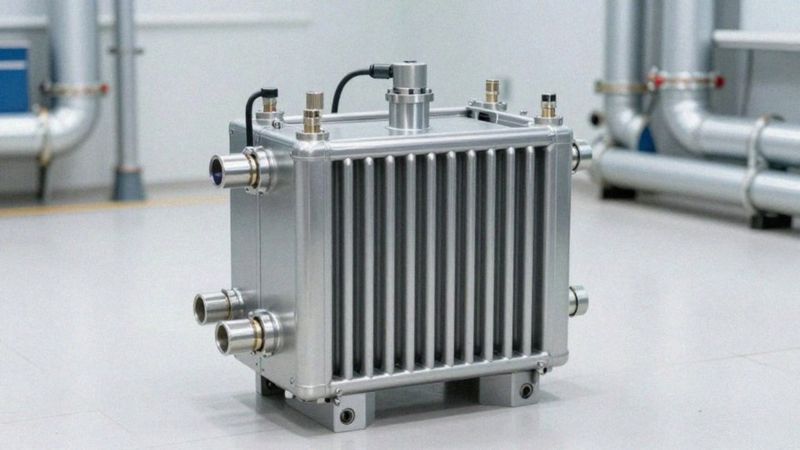

Jak wybrać wymiennik ciepła do centralnego ogrzewania?

Wybór odpowiedniego wymiennika ciepła do instalacji grzewczej to zadanie, które wymaga precyzyjnego podejścia i uwzględnienia kilku technicznych aspektów. Punktem wyjścia jest zawsze identyfikacja źródła ciepła, ponieważ:

• kotły kondensacyjne,
• tradycyjne piece na paliwo stałe,
• nowoczesne pompy ciepła.

Planując inwestycję, musisz zwrócić uwagę na kilka istotnych parametrów. Przede wszystkim moc urządzenia musi być ściśle dopasowana do faktycznego zapotrzebowania obiektu. Niezbędne jest także wyliczenie temperatur zasilania i powrotu dla obu obiegów oraz weryfikacja rodzaju nośnika – standardowa woda wymaga innych rozwiązań niż roztwory glikolu stosowane w instalacjach chronionych przed zamarzaniem. Równie ważna jest analiza spadków ciśnienia; nie mogą one nadmiernie obciążać pomp obiegowych, aby nie zakłócać pracy całego układu. W warunkach domowych zazwyczaj najlepiej sprawdzają się kompaktowe wymienniki płytowe wykonane ze stali nierdzewnej 316L, które łączą wysoką efektywność z skuteczną separacją obiegów. Jeśli jednak system pracuje pod wyższym ciśnieniem lub priorytetem jest wyjątkowa trwałość, warto rozważyć solidniejsze konstrukcje płaszczowo-rurowe. Pamiętaj, że każdy projekt powinien zakładać montaż izolacji termicznej, która znacząco ogranicza straty energii. Przy planowaniu instalacji uwzględnij również przestrzeń serwisową oraz integrację z buforem ciepła. Świadomy wybór urządzenia przekłada się na niższe koszty eksploatacji, dlatego w przypadku wątpliwości warto skorzystać z fachowego doradztwa. Dobór odpowiednich materiałów, z których wykonano płyty wymiennika, znacząco wpływa na żywotność systemu, co jest szczególnie istotne przy współpracy z zaawansowanymi technologicznie instalacjami solarnymi czy pompami ciepła.

Jak obliczyć efektywność wymiany ciepła?

Współczynnik przenikania ciepła stanowi fundament oceny wydajności każdego wymiennika. Jego wartość wyznaczamy za pomocą klasycznej zależności Q = U · A · LMTD, gdzie:

• Q oznacza całkowity strumień ciepła,
• U sam współczynnik,
• A pole powierzchni wymiany,
• LMTD to logarytmiczna średnia różnica temperatur.

Warto pamiętać, że sposób wyliczania LMTD bezpośrednio zależy od geometrii przepływu – czy mamy do czynienia z układem przeciwprądowym, współprądowym czy może krzyżowym. W sytuacjach, gdy nie dysponujemy pełnymi danymi o temperaturach na wylocie, z pomocą przychodzi bardziej zaawansowana metoda ε-NTU. Kluczowym wskaźnikiem jest tu liczba jednostek transferu (NTU), którą otrzymujemy dzieląc iloczyn współczynnika przenikania i powierzchni przez minimalną pojemność cieplną strumienia (Cmin). Ta ostatnia wartość jest wynikiem mnożenia przepływu masowego przez ciepło właściwe.

Znając efektywność ε, możemy precyzyjnie ocenić, jak blisko ideału pracuje nasze urządzenie w porównaniu do teoretycznych granic fizyki. Projektowanie takich układów wymaga jednak spojrzenia na proces holistycznie. Należy brać pod uwagę nie tylko termodynamikę, ale też opory przepływu, które generują spadki ciśnienia i obciążają pompy obiegowe. Co więcej, w warunkach rzeczywistych powierzchnie wymienników z czasem ulegają zanieczyszczeniu, co nieuchronnie obniża ich sprawność. Dlatego profesjonaliści zawsze uwzględniają odpowiednie marginesy bezpieczeństwa oraz zmienne właściwości fizyczne mediów, aby dobrać sprzęt idealnie dopasowany do specyfiki konkretnej instalacji.

Jak konserwować i czyścić wymiennik ciepła?

Dbanie o wymiennik ciepła to coś więcej niż zwykły obowiązek – to inwestycja w wydajność całego systemu i sposób na przedłużenie życia twojego pieca. Jeśli zauważysz, że opory hydrauliczne rosną, a ciśnienie zaczyna gwałtownie spadać, potraktuj to jako wyraźny sygnał ostrzegawczy. Takie objawy niemal zawsze świadczą o nagromadzeniu osadów mineralnych, które blokują swobodny przepływ.

Podstawą utrzymania urządzenia w dobrej kondycji jest regularne płukanie obiegów, które skutecznie usuwa luźne zanieczyszczenia. Czasem jednak to nie wystarcza i konieczne staje się czyszczenie chemiczne. To bezpieczny sposób na pozbycie się uciążliwego kamienia bez ryzyka degradacji powierzchni wymieniających ciepło.

W zależności od konstrukcji, stosuje się różne techniki:

• wnętrza rur w wymiennikach płaszczowo-rurowych często czyści się mechanicznie,
• modele płytowe zyskują najwięcej na demontażu i dokładnym myciu strumieniowym.

Nie wolno też zapominać o zabezpieczeniach antykorozyjnych. Podczas każdego serwisu sprawdzaj kondycję uszczelek oraz szczelność całej instalacji. Jeśli w układzie krąży glikol, musisz regularnie monitorować stężenie inhibitorów chroniących metal przed korozją oraz dbać o właściwą ochronę przed zamarzaniem.

Częstotliwość wszystkich tych prac powinna być dopasowana do jakości medium oraz intensywności pracy urządzenia. Najrozsądniej jest planować takie przeglądy w trakcie zaplanowanych przestojów technologicznych. W bardziej rozbudowanych instalacjach, gdzie liczy się precyzyjna kalibracja sterowników i kompletna dokumentacja, warto zdać się na wsparcie fachowców.

Pamiętaj, że czystość powierzchni wymiennych i regularna kontrola obiegów to fundament stabilności każdego systemu grzewczego.
