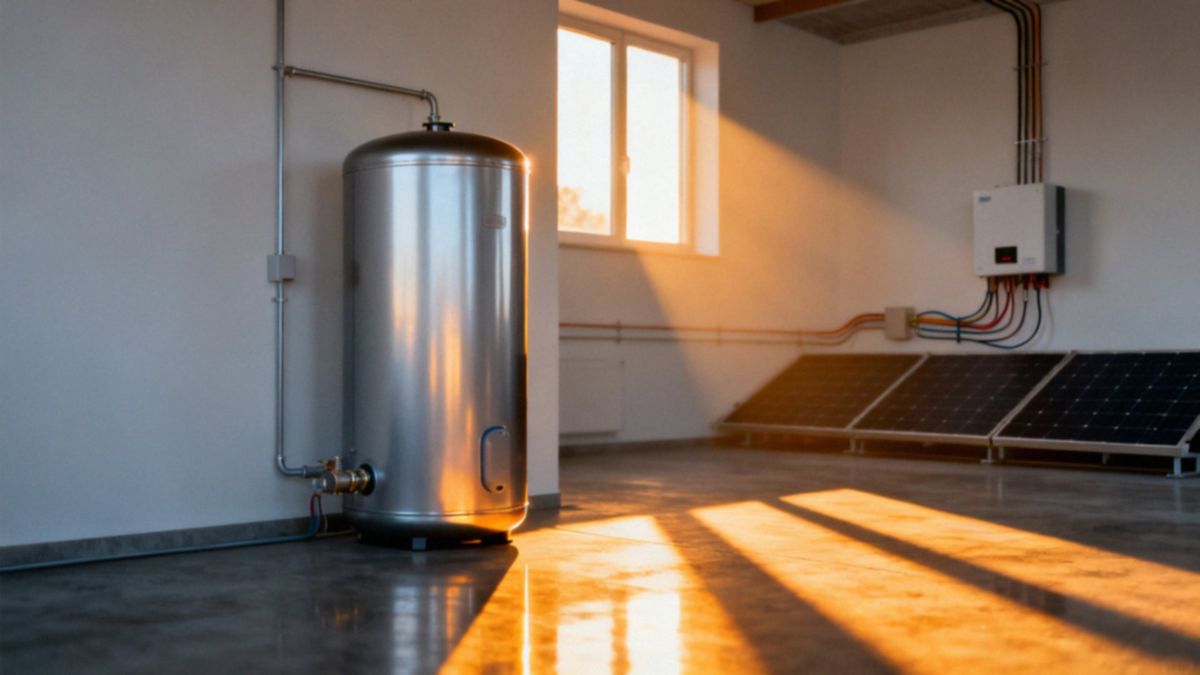

Domowy magazyn ciepła — co to jest i jak działa?

Domowy magazyn ciepła: co to jest?

Domowy magazyn ciepła to zwykle dobrze zaizolowany zbiornik o kształcie walca lub prostopadłościanu, przeznaczony do przechowywania energii termicznej. Jako nośnik ciepła stosuje się najczęściej wodę (przy temperaturach do około 100°C), ale użyteczne bywają też:

• materiały zmiennofazowe (PCM),
• sole,
• piasek,
• grunt.

Zadaniem takiego magazynu jest gromadzenie nadmiaru energii — na przykład wyprodukowanej przez panele fotowoltaiczne — i późniejsze jej oddawanie do systemu grzewczego oraz przygotowywania ciepłej wody użytkowej. Dzięki temu rośnie autokonsumpcja prądu, a właściciel domu może obniżyć koszty ogrzewania. Popularne rozwiązania to:

• buforowe zbiorniki ciepła,
• zasobniki c.w.u.

Ich pojemność dobiera się indywidualnie, zwykle w przedziale od około 200 do 2000 litrów w domach jednorodzinnych. Dobra izolacja zmniejsza straty i wydłuża czas przechowywania energii, co przekłada się na mniejsze rachunki i stabilniejszą pracę instalacji. Połączenie magazynu z systemem PV obniża emisję CO2, bo pozwala ograniczyć spalanie paliw kopalnych i zwiększa efektywność całego układu. Konstrukcja takiego zbiornika obejmuje warstwę izolacyjną, przyłącza hydrauliczne oraz często wężownice lub grzałki, które uzupełniają brakującą moc. Wybór medium i wielkości zbiornika decyduje o czasie przechowywania — od kilku godzin do kilku dni, a w przypadku gruntowych rozwiązań czy materiałów o dużej pojemności cieplnej nawet dłużej.

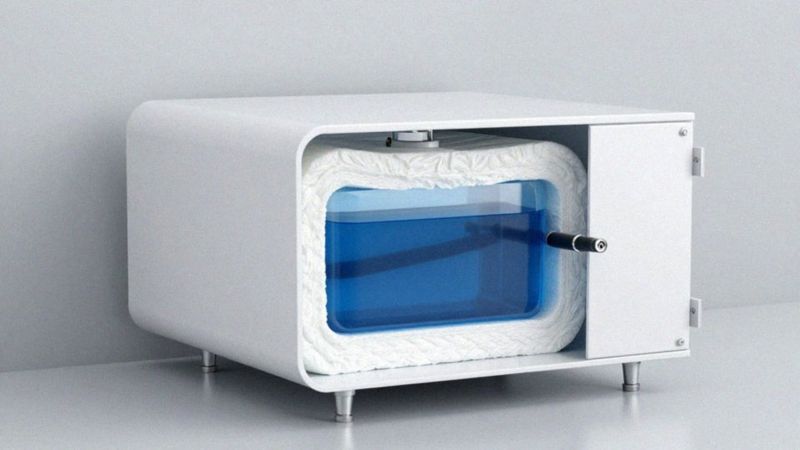

Jak działa domowy magazyn ciepła?

Energia jest zamieniana na ciepło i magazynowana w zbiorniku buforowym. Proces obejmuje:

• ładowanie zasobnika,
• utrzymanie odpowiedniej temperatury,
• oddawanie ciepła do systemu grzewczego lub do ciepłej wody użytkowej (CWU).

Ładowanie następuje z nadwyżek prądu z paneli fotowoltaicznych lub bezpośrednio z sieci — poprzez grzałkę (pręt grzejny lub drut nichromowy) albo zasilając pompę ciepła; to właśnie realizuje koncepcję Power-to-Heat. W zbiorniku zachodzi warstwowanie termiczne: gorąca woda gromadzi się u góry, chłodniejsza pozostaje na dole, co poprawia efektywność zasilania obiegów o różnych temperaturach. Zgromadzone ciepło przekazywane jest dalej przez wymiennik i pompę obiegową do ogrzewania podłogowego, grzejników lub do zasobnika CWU, a automatyka steruje priorytetami ładowania i rozładowania.

Medium magazynujące decyduje o gęstości energii — woda dzięki wysokiemu ciepłu właściwemu (4,18 kJ/kg·K) przechowuje ją wydajnie; przykładowo:

• 1000 l wody przy ΔT = 50 K to około 58 kWh,
• 200 l przy tym samym ΔT to ok. 11,6 kWh.

Alternatywnie stosuje się materiały zmiennofazowe (PCM), które wykorzystują energię przemian fazowych i pozwalają na większą gęstość magazynowania bez znacznej zmiany objętości. W systemach wysokotemperaturowych używa się soli lub materiałów ceramicznych, co umożliwia długoterminowe, sezonowe przechowywanie ciepła w zasobnikach gruntowych lub podziemnych. Dobra izolacja zbiornika ogranicza straty do zaledwie kilku procent dziennie, co przedłuża okres przechowywania.

Możliwe jest też przekształcenie zgromadzonego ciepła z powrotem na prąd (Power-to-Heat-to-Power), ale ta droga ma niższą sprawność niż bezpośrednie wykorzystanie ciepła. Sterowanie optymalizuje cykle pracy: reguluje temperatury, wygładza szczyty mocy i synchronizuje ładowanie z produkcją PV. W praktyce systemy łączą grzałkę, wymiennik i pompę ciepła, tworząc elastyczny bufor energetyczny, który stabilizuje instalację i zwiększa autokonsumpcję.

Jak magazyn ciepła współpracuje z ogrzewaniem?

W instalacji z buforem wyróżniamy co najmniej trzy oddzielne obiegi hydrauliczne:

• źródłowy (kocioł, pompa ciepła lub grzałka),
• obieg służący do ładowania i rozładowania zbiornika,
• obiegi użytkowe, na przykład centralne ogrzewanie i ciepła woda użytkowa.

Połączenia między nimi realizuje się za pomocą wymienników ciepła — wężownic, płytowych wymienników lub dedykowanych pomp obiegowych, a pracą całego układu zarządza automatyka przypisująca priorytety poszczególnym źródłom. Ciepła woda zwykle pobierana jest z górnej części bufora i ma temperaturę rzędu 55–60°C, natomiast obiegi grzewcze korzystają z odpowiednich stref temperaturowych:

• ogrzewanie podłogowe pracuje w niższym zakresie (około 30–45°C),
• grzejniki wymagają wyższych parametrów (55–70°C).

Dzięki stratifikacji możliwe jest jednoczesne zasilanie instalacji o różnych temperaturach bez mieszania warstw, co zwiększa efektywność systemu. W systemach z pompą ciepła bufor pełni dodatkową funkcję wygładzania pracy — zmniejsza liczbę cykli załączania sprężarki. Badania wskazują, że przy właściwej pojemności zbiornika liczba uruchomień spada o około 30–60%, co wydłuża żywotność urządzeń i poprawia sprawność sezonową. Stosowanie histerezy oraz minimalnego czasu pracy (na przykład 5–10 minut) eliminuje krótkie cykle i stabilizuje działanie instalacji.

Podczas montażu magazynu energii warto przewidzieć elementy bezpieczeństwa i kontroli:

• zawory zwrotne,
• zawory bezpieczeństwa,
• naczynie przeponowe,
• czujniki temperatury rozmieszczone na kilku wysokościach zbiornika.

W układach hybrydowych automatyka koordynuje pracę źródeł — kocioł pełni rolę dogrzewania, pompa ciepła ładuje bufor w korzystnych taryfach, a grzałka wykorzystuje nadwyżki z instalacji fotowoltaicznej do szybkiego doładowania. Typowe przyłączenie do instalacji hydraulicznej odbywa się przez:

• obieg pierwotny do ładowania bufora,
• obieg wtórny z wymiennikiem dla c.w.u.,
• rozgałęzienie do c.o.

Każdy z tych obiegów zasila dedykowana pompa i regulowany jest zaworami mieszającymi. Taka konfiguracja optymalizuje koszty eksploatacji, podnosi sprawność całej instalacji i zapewnia rezerwowe źródło ciepła przy zmiennym zapotrzebowaniu.

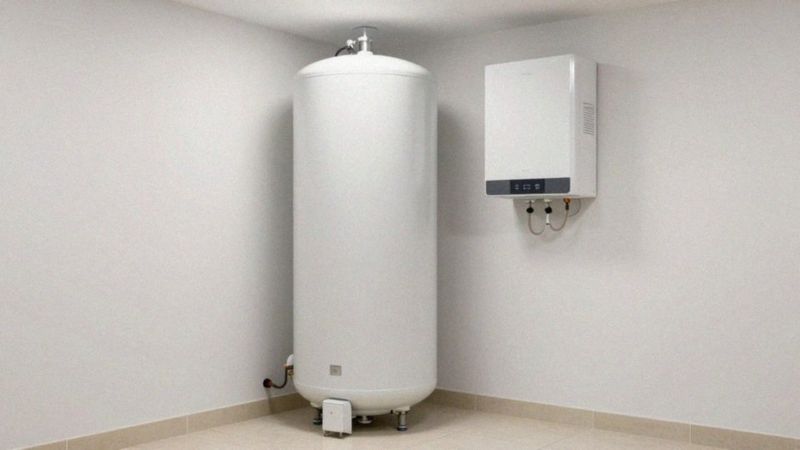

Jak połączyć magazyn ciepła z instalacją fotowoltaiczną?

Najczęściej stosowanym rozwiązaniem jest przekierowanie nadwyżek energii z instalacji fotowoltaicznej do grzałki w zbiorniku. Konwersja rezystancyjna jest bardzo efektywna — sprawność elektryczno‑cieplna sięga około 98–99%. Falowniki hybrydowe lub sterowniki dystrybucyjne monitorują produkcję i włączają element grzewczy (np. pręt grzejny lub drut nichromowy), gdy zużycie w budynku nie nadąża za produkcją paneli. Do prawidłowej integracji potrzebne są:

• instalacja PV z inwerterem (hybrydowym lub klasycznym),
• sterownik nadwyżek (diverter z CT),
• zanurzona grzałka w zbiorniku,
• opcjonalny system magazynowania wysokotemperaturowego (np. Sand Battery/FSG).

Ważne są też czujniki temperatury na różnych poziomach zbiornika, stycznik lub obwód ochronny, wyłącznik nadprądowy i RCD. Automatyka powinna współdziałać z kotłem i pompą ciepła, ustalając priorytety ładowania. Schemat dla AC‑divertera jest prosty: panele → falownik → pomiar przepływu mocy (CT) → sterownik kieruje nadwyżkę do grzałki. Alternatywnie można użyć falownika hybrydowego z wbudowaną funkcją kierowania mocy albo zintegrowanego systemu PV sterującego pompą ciepła. W rozwiązaniach DC‑coupled możliwe jest zasilanie elementów grzewczych bezpośrednio z prądu stałego, lecz wymaga to specjalnych rozwiązań technicznych.

W ustawieniach programowych warto przyjąć próg uruchomienia na poziomie 200–500 W nadwyżki, żeby uniknąć krótkich cykli. Minimalny czas pracy 5–10 minut zmniejsza liczbę załączeń. Dodatkowo histereza temperatury i pomiar wielopunktowy zapobiegają mieszaniu warstw w zbiorniku i poprawiają wykorzystanie energii. Priorytety pracy typowo ustala się tak:

• najpierw odbiory domowe,
• potem magazyn ciepła,
• a na końcu eksport do sieci.

W systemach z baterią elektryczną magazyn znajduje się przed grzałką — czyli nadwyżka ładuje najpierw akumulator, a dopiero potem element grzewczy. Przykład praktyczny: instalacja PV 6 kWp może dawać w szczycie 4–5 kW. Sterownik zwykle kieruje do grzałki 1–3 kW, co zwiększa autokonsumpcję i skraca czas zwrotu inwestycji. Ogrzewanie rezystancyjne to prosta i stosunkowo tania opcja integracji. Z kolei pompa ciepła zasilana energią z PV oferuje wyższą sprawność (COP 3–4), ale wymaga bardziej zaawansowanego sterowania i stabilnego dopływu mocy.

Bezpieczeństwo eksploatacji obejmuje zabezpieczenia elektryczne i hydrauliczne — zawory bezpieczeństwa, naczynie przeponowe, czujniki temperatury blokujące ładowanie po osiągnięciu maksymalnej temperatury. Gdy systemy pracują z różnymi medium lub parametrami, konieczna bywa separacja obiegów przez wymiennik. Przy modernizacjach warto też zadbać o kompletną dokumentację techniczną i protokoły pomiarowe. Koszt inwestycji rośnie przy zakupie divertera lub falownika hybrydowego, ale zyskuje się większą autokonsumpcję. Programy dofinansowania, takie jak „Mój Prąd” czy „Czyste Powietrze”, mogą pokryć część wydatków na PV i systemy magazynowania ciepła — kwalifikowalność zależy od bieżących warunków tych programów.

Proste kroki wdrożeniowe:

1. audyt produkcji PV i zapotrzebowania na ciepło,
2. wybór falownika/sterownika z funkcją nadwyżek,
3. dobór grzałki lub technologii magazynowania (woda, piasek, sól),
4. zaprogramowanie progów i histerezy,
5. montaż zabezpieczeń i przygotowanie dokumentacji do programu dofinansowania.

Jak dobrać pojemność magazynu ciepła?

V(L) ≈ 860 × E(kWh) / ΔT(K). Ta prosta zależność pozwala oszacować objętość wody potrzebną do zgromadzenia określonej energii.

1. Oszacuj zużycie ciepła. Weź roczne zużycie energii na ogrzewanie i ciepłą wodę (kWh/rok) i podziel przez liczbę dni odniesienia — np. 180 dni sezonu grzewczego lub 365 dni dla magazynu o działaniu całorocznym. Przykład: 10 000 kWh/rok to około 56 kWh/d przy założeniu 180 dni.
2. Określ cel magazynowania i rozmiar systemu. Jeśli chcesz krótkotrwałej autokonsumpcji, pojemność powinna odpowiadać średniej nadwyżce z paneli PV na dobę. Gdy potrzebujesz kilku dni autonomii, pomnóż dzienne zapotrzebowanie przez liczbę dni. Sezonowe magazynowanie to już inna kategoria — wymaga innych technologii niż woda.
3. Wybierz ΔT. Większe ΔT zmniejsza potrzebną objętość zbiornika. Dla bufora hydraulicznego typowe ΔT to 30–45 K; w zasobnikach c.w.u. wartość ta zwykle jest mniejsza. Podstaw wzór przyjętym ΔT, aby wyliczyć pojemność.
4. Uwzględnij źródła energii i ich moce. Dla instalacji PV określ szczytową nadwyżkę (kW) i średnią dzienną produkcję (kWh). Dla pompy ciepła weź pod uwagę minimalny czas pracy i liczbę cykli — większy bufor zmniejsza częstotliwość załączeń sprężarki, mniejszy ją zwiększa.
5. Dodaj zapas i praktyczne korekty. Przyjmij margines 10–25% na straty i niepewności obliczeń. Wynik zaokrąglaj do dostępnych pojemności komercyjnych (np. 300, 500, 750, 1000 litrów).
6. Materiały i gęstość magazynowania. Woda ma dużą pojemność cieplną, ale materiały zmiennofazowe (PCM) mogą zwiększyć gęstość magazynowania 2–4 razy, co pozwala zmniejszyć objętość zbiornika. Sezonowe, wysokotemperaturowe magazyny mogą wykorzystywać sole czy piasek.
7. Koszt i miejsce montażu. Cena rośnie wraz z pojemnością i izolacją — małe zasobniki kosztują kilka tysięcy zł, większe instalacje mogą kosztować od kilkunastu do kilkudziesięciu tysięcy. Sprawdź dostępne miejsce, nośność podłogi i przebieg przyłączy — te czynniki wpływają na wybór modelu i sposób montażu.
8. Praktyczny przykład. Przy zapotrzebowaniu 30 kWh/d i ΔT = 40 K: V ≈ 860×30/40 ≈ 645 L. Z zapasem 15% wybierz około 750 L lub rozważ PCM, by zmniejszyć objętość.
9. Integracja i automatyka. Dobór pojemności powinien uwzględniać wymiennik ciepła, pompę obiegową i logikę sterowania. Dobre sterowanie zwiększa wykorzystanie magazynu i optymalizuje koszty, ograniczając niepotrzebne cykle ładowania.

Szybkie kroki do decyzji: policz zużycie ciepła, określ cel magazynowania, wybierz ΔT, oblicz objętość wg wzoru, dodaj 10–25% zapasu, dopasuj wybór do miejsca montażu i budżetu oraz rozważ materiały zmiennofazowe przy ograniczonej przestrzeni.

Jakie medium wybrać do magazynowania ciepła?

Podstawowe kryteria wyboru medium to zakres temperatur pracy, czas przechowywania, dostępna powierzchnia, budżet oraz stopień integracji z systemem PV lub pompą ciepła. Decyzję warto podejmować etapami: najpierw określić wymagany zakres temperatur (niskie/średnie <100°C vs wysokie, przemysłowe), potem horyzont przechowywania (godzinowy/dobowy albo sezonowy), zmierzyć dostępną przestrzeń i nośność podłogi, a na końcu oszacować CAPEX, OPEX oraz wymagania serwisowe.

Porównanie mediów pod kątem zastosowań, zalet i ograniczeń:

• Woda: świetna do krótkoterminowych i średnioterminowych buforów w domowych instalacjach. Jest tania i łatwo ją zintegrować hydraulicznie, a wymienniki są powszechnie dostępne. Minusem jest duża objętość przy dużej pojemności energetycznej oraz konieczność dobrej izolacji i ochrony antykorozyjnej.
• Materiały zmiennofazowe (PCM): kompaktowe rozwiązanie o wysokiej gęstości magazynowania, odpowiednie tam, gdzie miejsca jest mało. Warto wybierać certyfikowane produkty (np. RAL PCM). Ich wadą są wyższe koszty na jednostkę energii oraz wymagania dotyczące skutecznej wymiany ciepła i szczelności.
• Piasek (Sand Battery, FSG): ekonomiczna opcja dla długoterminowego magazynowania ciepła, cechuje się prostotą i długą żywotnością. Sprawdza się w systemach sezonowych i dużych instalacjach grzewczych, ale potrzebuje elementów grzewczych pracujących w wysokich temperaturach oraz solidnej izolacji.
• Sole i materiały ceramiczne: stosowane głównie w aplikacjach wysokotemperaturowych przemysłu. Mają dużą gęstość energetyczną, lecz pociągają za sobą wyższe koszty konstrukcyjne i specjalne wymagania materiałowe oraz odpornościowe.
• Rozwiązania gruntowe: najlepsze do sezonowego magazynowania i długiego przechowywania energii. Wymagają prac ziemnych, analiz geologicznych i często pozwoleń, ale oferują dużą pojemność przy niskich kosztach eksploatacji.

Aspekty techniczne i eksploatacyjne:

• Ciepło właściwe i gęstość energii: określają wymaganą objętość; przy ograniczonej przestrzeni lepiej rozważyć PCM lub konstrukcje o większej gęstości.
• Izolacja: decyduje o stratach; w magazynach długoterminowych kluczowa jest jej grubość i jakość.
• Integracja z PV: medium powinno albo szybko przyjmować nadwyżki (np. grzałka w zbiorniku wody, grzałki w piasku), albo umożliwiać powolne, stabilne ładowanie (np. grunt).
• Bezpieczeństwo: dobra praktyka to stosowanie zaworów bezpieczeństwa, odcinaczy i czujników temperatury oraz wybór materiałów odpornych na korozję i degradację — szczególnie przy użyciu soli i pracy w wysokich temperaturach.
• Serwis i żywotność: woda i piasek wymagają niewielkiej konserwacji; PCM i systemy wysokotemperaturowe potrzebują regularnych przeglądów wymienników i powłok.

Ekologia i koszty:

• Preferować materiały ekologiczne i komponenty możliwe do recyklingu.
• Orientacyjna skala kosztów: najtańsza jest woda; piasek zwykle ma niski lub umiarkowany koszt przy większej skali; PCM plasuje się od średniego do wyższego kosztu na kWh; sole i ceramika to najwyższe nakłady przy zastosowaniach wysokotemperaturowych; gruntowe rozwiązania wiążą się z wyższymi kosztami początkowymi zależnymi od robót ziemnych.

Krótka lista kontrolna przed wyborem:

1. Jaki jest maksymalny i minimalny zakres temperatur pracy?
2. Czy magazyn ma działać godzinowo/dobowo, czy sezonowo?
3. Ile jest dostępnego miejsca i jaka jest nośność podłogi?
4. Jaki budżet CAPEX/OPEX przewidziano?
5. Jakie są wymagania dotyczące bezpieczeństwa i serwisu?

W praktyce wybór sprowadza się do dopasowania odpowiedzi na powyższe pytania: dla standardowego bufora domowego najczęściej najopłacalniejsza i najprostsza będzie woda; gdy brakuje miejsca — warto rozważyć PCM; przy potrzebie sezonowego magazynowania lub dużej pojemności korzystne mogą być piasek lub rozwiązania gruntowe; do pracy w bardzo wysokich temperaturach lepsze będą sole i materiały ceramiczne.

Ile kosztuje domowy magazyn ciepła i jakie są dofinansowania?

Zbiornik wodny o pojemności 200–300 l zwykle kosztuje 2 000–6 000 zł. Gdy doliczymy montaż i podstawową integrację z instalacją grzewczą, cena rośnie do około 6 000–12 000 zł. Dla zbiornika 500–750 l trzeba liczyć 4 000–12 000 zł, a z montażem i systemem sterowania kwota może wynieść 10 000–25 000 zł. Większe zasobniki, od 1 000 do 2 000 l — wliczając izolację — rzadko są tańsze niż 12 000 zł. Całościowe instalacje (z osprzętem i pracami) często mieszczą się w przedziale 20 000–50 000 zł lub więcej.

Systemy PCM, ze względu na kompaktową formę, kosztują zwykle 300–800 zł za każdą kWh magazynowanej energii. Piaskowe magazyny (Sand Battery / FSG) dla domów i małych instalacji zaczynają się od około 30 000 zł, a większe rozwiązania mogą sięgnąć 50 000–150 000 zł. Sezonowe magazyny gruntowe czy instalacje wysokotemperaturowe wymagają prac ziemnych, dlatego ich koszt zaczyna się od kilkudziesięciu tysięcy złotych i rośnie w zależności od skali. Do inwestycji dochodzą też elementy osprzętu i robocizna.

Przykładowe koszty dodatkowe to:

• diverter/sterownik nadwyżek 1 000–6 000 zł,
• falownik hybrydowy 5 000–20 000 zł,
• wymiennik/obieg CWU i pompy 2 000–8 000 zł.

Prace montażowe i hydrauliczne to zwykle 2 000–12 000 zł, modernizacja instalacji lub przebudowa rozdzielni 1 000–8 000 zł, a dokumentacja wraz z pomiarami do wniosków o dofinansowanie kosztuje orientacyjnie 500–2 000 zł.

Z punktu widzenia opłacalności: magazyn 750 l za 18 000 zł może przynosić oszczędności rzędu 1 500–3 500 zł rocznie. Przy takich oszczędnościach prosty okres zwrotu inwestycji wynosi około 5–12 lat, choć zależy to od cen energii i sposobu użytkowania. Zwiększenie autokonsumpcji energii z PV o 10–30% dodatkowo skraca ten czas. Mniej cykli pracy pompy ciepła przekłada się też na niższe koszty serwisowania i dłuższą żywotność urządzeń.

Dofinansowania mogą znacząco poprawić bilans ekonomiczny. Program „Czyste Powietrze” wspiera modernizacje systemów grzewczych oraz działania podnoszące efektywność energetyczną — kwoty i zakres zależą od aktualnych warunków programu. „Mój Prąd 5.0” finansuje instalacje fotowoltaiczne i rozwiązania zwiększające autokonsumpcję, co ułatwia połączenie PV z magazynem ciepła. Dodatkowo warto sprawdzić lokalne i regionalne programy oraz oferty bankowe (np. preferencyjne pożyczki), które mogą pokryć część CAPEX.

Kwalifikowalność konkretnych kosztów — jak zakup zbiornika, divertera czy montaż — zależy od warunków danego konkursu i dokumentacji. Jak ubiegać się o dofinansowanie — kroki praktyczne:

1. najpierw sprawdź aktualne warunki programów i listę kosztów kwalifikowalnych,
2. następnie zleć audyt energetyczny lub ofertę techniczną od instalatora,
3. zbierz niezbędne dokumenty: specyfikacje, kosztorysy, faktury i protokoły montażowe,
4. wniosek złóż przed rozpoczęciem prac, jeśli regulamin tego wymaga, i zachowaj komplet dokumentów do rozliczenia dotacji.

Kilka praktycznych uwag na koniec: cena zależy od pojemności bufora, rodzaju medium, stopnia integracji z instalacją PV oraz zaawansowania automatyki. Porównanie ofert i śledzenie aktualnych naborów dotacyjnych ma realny wpływ na opłacalność i ostateczny koszt inwestycji.
