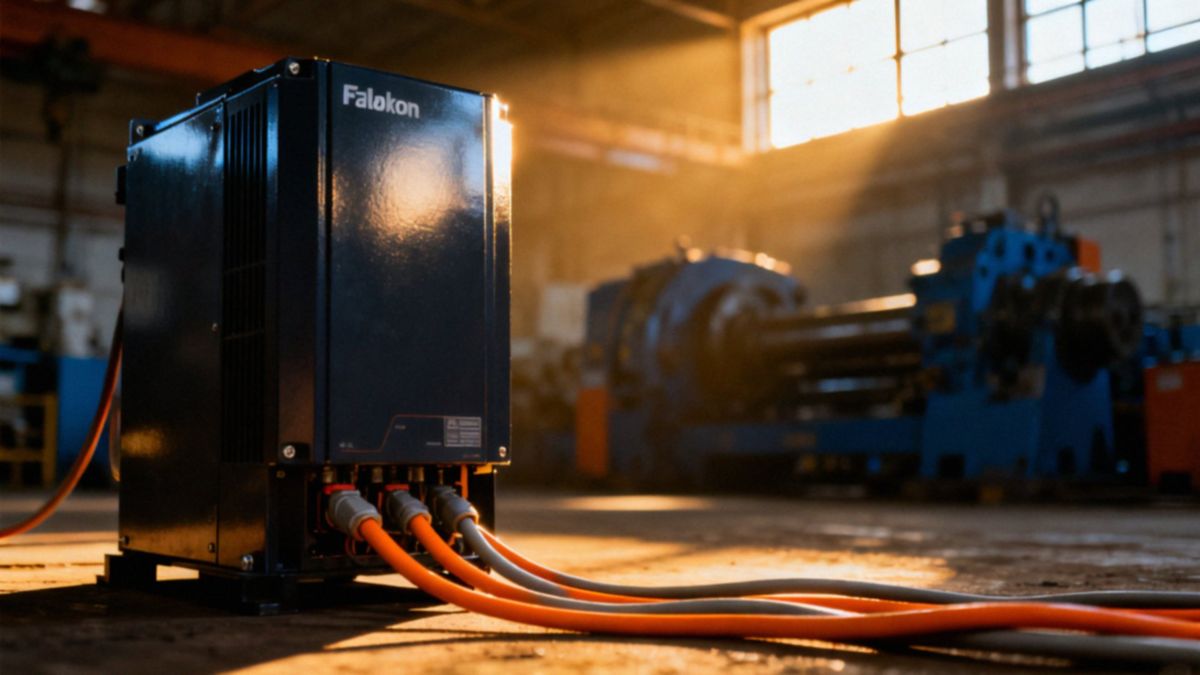

Falowniki — do czego służą i jak wpływają na efektywność energetyczną?

Co to jest falownik i do czego służy?

Elektroniczne przetwornice częstotliwości zamieniają prąd stały z ogniw fotowoltaicznych, akumulatorów czy prostowników na prąd przemienny o regulowanej częstotliwości i napięciu. Dzięki temu można je zsynchronizować z siecią (inwertery on-grid) lub zasilać odbiorniki w systemach off-grid, a także wykorzystywać w instalacjach hybrydowych.

Falowniki pełnią jednocześnie funkcję napędów regulowanych — sterują pracą silników indukcyjnych i asynchronicznych stosowanych w:

• pompach,
• wentylatorach,
• robotach przemysłowych,
• maszynach produkcyjnych.

W systemach UPS rolą falownika jest przekształcenie energii z akumulatorów i współpraca z prostownikiem lub ładowarką, co gwarantuje ciągłość zasilania. Dostępne są urządzenia jednofazowe i trójfazowe oraz różne konstrukcje:

• mikrofalowniki,
• falowniki szafowe,
• rozwiązania rozproszone.

W praktyce spotyka się też różne topologie — m.in. falowniki napięcia i prądu, półprzewodnikowe oraz stykowe — a po stronie prostowników występują układy diodowe i tyrystorowe. Regulacja prędkości silników realizowana jest przez zmianę częstotliwości napięcia wyjściowego; typowy zakres pracy przetwornic przemysłowych sięga do około 400 Hz. Falowniki on-grid synchronizują fazę i częstotliwość z siecią (50/60 Hz), natomiast wersje off-grid zapewniają niezależne źródło zasilania.

Zastosowania tych urządzeń są szerokie:

• napędy maszyn,
• transport wewnętrzny,
• obróbka materiałów,
• instalacje fotowoltaiczne,
• systemy zasilania awaryjnego.

Dzięki precyzyjnej regulacji częstotliwości i napięcia falowniki poprawiają sterowanie procesami i przyczyniają się do lepszej efektywności energetycznej instalacji.

Jak falownik reguluje prędkość obrotową silnika?

Zmiana częstotliwości i jednoczesna korekta napięcia utrzymują odpowiedni strumień magnetyczny w silniku, co pozwala na regulację prędkości obrotowej za pomocą falownika. W prostszych zastosowaniach — na przykład w wentylatorach czy pompach — stosuje się sterowanie skalarne (V/f), które zachowuje stały stosunek napięcia do częstotliwości.

Bardziej zaawansowane sterowanie wektorowe rozdziela składowe momentu i strumienia, dzięki czemu uzyskujemy precyzyjną kontrolę momentu nawet przy niskich prędkościach, a więc pracę zaczynającą się od 0 obr./min. Z kolei DTC (Direct Torque Control) reguluje moment i strumień bez użycia tradycyjnego regulatora prędkości — to przekłada się na krótszy czas reakcji napędu.

Falowniki mogą pracować bez czujników, szacując prędkość i położenie silnika za pomocą algorytmów estymacyjnych, albo z enkoderem, który zapewnia bezpośredni pomiar i wyższą dokładność pozycjonowania. Przy uruchamianiu stosuje się metody softstart oraz płynne rozruchy, co zmniejsza prąd rozruchowy i ogranicza obciążenia mechaniczne.

Do hamowania stosowane są tryby:

• regeneracyjny — pozwalający odzyskać energię,
• dynamczny — który szybko rozprasza energię hamowania.

Konwersję mocy realizuje mostek kluczy z tranzystorami IGBT, a jednostka sterująca uruchamia odpowiednie algorytmy pracy. Integrację z systemem sterowania zapewniają sterowniki PLC i panele HMI, które zbierają parametry napędu, alarmy i profile prędkości, umożliwiając dostosowanie regulacji do wymagań procesu.

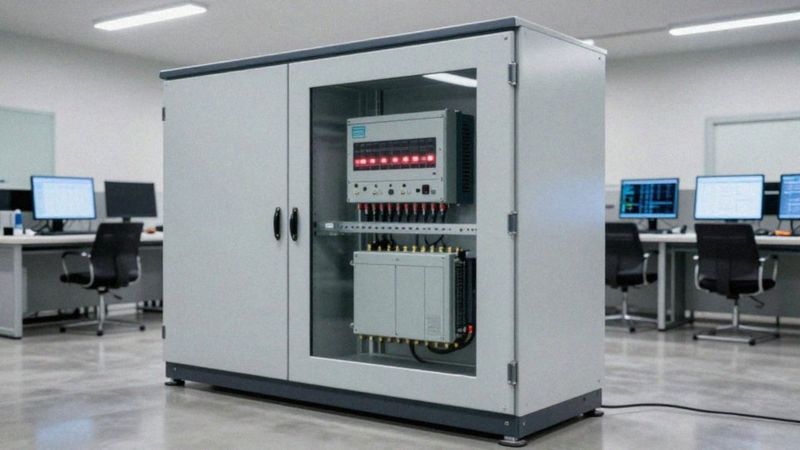

W jaki sposób falownik poprawia efektywność energetyczną?

Dopasowanie prędkości silnika do aktualnego obciążenia ma kluczowe znaczenie dla oszczędności energii. U urządzeń przepływowych, takich jak pompy i wentylatory, zapotrzebowanie na moc rośnie wraz z sześcianem prędkości (P ∝ n^3). Przykładowo, obniżenie prędkości o 20% skutkuje spadkiem mocy o około 49% (0,8^3 ≈ 0,512), co przekłada się na istotne oszczędności i większą efektywność maszyn.

Nowoczesne falowniki cechują się wysoką sprawnością — zwykle na poziomie 95–98% — dzięki czemu ograniczają straty wewnętrzne i podnoszą ogólną wydajność instalacji. Modele wyposażone w śledzenie MPPT optymalizują pracę paneli fotowoltaicznych w zmiennych warunkach nasłonecznienia; w praktyce produkcja energii może wzrosnąć o 10–30% w porównaniu do systemów bez takiego śledzenia.

Funkcje hamowania regeneracyjnego przekazują część energii z powrotem do sieci lub do magazynu, co zmniejsza zapotrzebowanie na zewnętrzne źródła i poprawia bilans energetyczny procesów przerywanych. Z kolei softstarty i płynna regulacja przyspieszania ograniczają prądy rozruchowe do około 1–2× prądu znamionowego, co redukuje zużycie podczas startów oraz obciążenia sieci.

Dławiki i filtry przeciwzakłóceniowe eliminują harmoniczne i łagodzą skoki napięcia, obniżając straty cieplne w przewodach i silnikach oraz poprawiając sprawność całego układu napędowego. Integracja falowników z systemami zarządzania energią (EMS) i magazynami pozwala natomiast sterować mocą zgodnie z profilem obciążenia i rodzajem instalacji, co umożliwia optymalizację zużycia w czasie rzeczywistym.

Łagodniejsze rozruchy i zmniejszenie przeciążeń mechanicznych wydłużają żywotność maszyn, co przekłada się na niższe koszty cyklu życia i lepszą efektywność energetyczną zakładu. W praktyce, w instalacjach HVAC i układach pomp zastosowanie falownika może oznaczać oszczędności rzędu 20–50% względem pracy bez regulacji prędkości — ostateczny efekt w dużej mierze zależy jednak od charakterystyki obciążenia i strategii sterowania.

Jak falownik zmienia częstotliwość napięcia?

Przekształcanie częstotliwości polega na wytwarzaniu prądu zmiennego o określonej częstotliwości z impulsów przełączanych przez mostek inwertujący. Proces zaczyna się od prostownika — może to być klasyczny diodowy albo tyrystorowy — który tworzy napięcie stałe na magistrali DC, wygładzane przez kondensator. Dalej układ sterujący generuje referencyjną sinusoidę o żądanej częstotliwości wyjściowej, a porównanie tej fali z nośną (częstotliwością przełączania) daje sygnały PWM, czyli modulację szerokości impulsów.

Nośna zwykle pracuje w paśmie kilku kilkudziesięciu kiloherców — przy zastosowaniu tranzystorów IGBT typowo od około 2 do 16 kHz — natomiast częstotliwość wyjściowa regulowana jest w zakresie od 0 do 400 Hz, zależnie od potrzeb aplikacji. Zmiana częstotliwości referencyjnej i współczynnika modulacji wpływa zarówno na wartość skuteczną napięcia, jak i na częstotliwość wyjściową.

W falownikach napięcia kładzie się nacisk na kontrolę wartości napięcia, a w falownikach prądu — na kształt i przebieg prądu. Techniki modulacji też mają znaczenie:

• Space Vector PWM (SVPWM) poprawia wykorzystanie dostępnego napięcia DC,
• redukuje zawartość harmonicznych o około 10–15% w porównaniu z klasycznym SPWM.

Na wyjściu inwertera umieszczony jest filtr LC, który tłumi składowe wysokiej częstotliwości powstające podczas przełączania, co pozwala obniżyć całkowite zniekształcenie harmoniczne (THD) typowo do poziomu poniżej 3–5% we współczesnych przetwornicach. W systemach pracujących równolegle z siecią (on-grid) synchronizację fazy i częstotliwości zapewnia układ PLL, dzięki czemu urządzenie pozostaje zgodne z siecią 50/60 Hz.

Rodzaj prostownika wpływa natomiast na zachowanie magistrali DC:

• prostownik diodowy daje prostą, niekontrolowaną konwersję,
• prostownik tyrystorowy lub aktywne front-end pozwala sterować prądem wejściowym,
• współczynnikiem mocy i nawet odzyskiwać energię do sieci.

Ostatecznie parametry takie jak moc wejściowa i wyjściowa oraz sprawność falownika określają dopuszczalne obciążenie i jakość generowanej częstotliwości.

Kiedy stosować sterowanie wektorowe zamiast skalarnego?

Główne kryterium przy wyborze falownika to wymagania dotyczące kontroli momentu i dynamiki procesu. Gdy potrzebna jest wysoka precyzja momentu oraz szybka reakcja układu, najlepszym rozwiązaniem bywa sterowanie wektorowe. Ten typ napędu dobrze pracuje w szerokim zakresie prędkości, zwłaszcza przy niskich obrotach (zazwyczaj poniżej 10–20% prędkości znamionowej), i potrafi utrzymać moment nawet przy 0 obr./min.

Jeżeli dopuszczalny błąd momentu wynosi około 5% lub mniej, falownik wektorowy zapewni lepsze parametry niż sterowanie skalarne. Dla aplikacji o dużej dynamice — z częstymi, szybkimi zmianami obciążenia, jak pozycjonowanie, roboty przemysłowe czy niektóre maszyny produkcyjne — rekomendowane są rozwiązania wektorowe lub DTC. W prostszych zastosowaniach, gdzie wymagania są umiarkowane, sterowanie skalarne zwykle wystarcza i bywa tańszą opcją.

Jeśli konieczne jest sprzężenie zwrotne z enkoderem (np. dla dokładnego pozycjonowania), falownik wektorowy z enkoderem poprawi precyzję i stabilność napędu. Gdy zabraknie miejsca na enkoder lub wymagania są mniej restrykcyjne, można rozważyć tryb bezczujnikowy, choć dla najwyższej dokładności rozwiązanie z enkoderem pozostaje lepsze.

W zaawansowanej automatyce oraz tam, gdzie potrzebne są funkcje bezpieczeństwa — integracja z PLC/SCADA czy Safe Torque Off — inwestycja w falownik wektorowy często się opłaca. Choć koszt i złożoność są większe niż w przypadku falownika skalarnego, wybór staje się ekonomiczny, jeśli poprawa jakości, mniejsze przestoje lub oszczędności energetyczne przeważają nad dodatkowymi wydatkami.

Typowe aplikacje wymagające sterowania wektorowego to:

• roboty przemysłowe,
• obrabiarki,
• przenośniki,
• napędy stałomomentowe w obróbce materiałów,
• krytyczne procesy w branży spożywczej.

Decyzję o rodzaju falownika należy podejmować, analizując kryteria takie jak:

• dokładność momentu,
• zakres prędkości,
• dynamika procesu,
• wymagania pomiarowe (enkoder vs tryb bezczujnikowy),
• koszty oraz integracja z automatyką.

Jeśli większość tych punktów wskazuje na wysokie wymagania, wybierz sterowanie wektorowe.

Jak falownik integruje się z instalacją fotowoltaiczną?

Prąd stały z paneli słonecznych trafia do falownika przez złącza stringowe, rozdzielacz (combiner) i wyłącznik DC. Typowe napięcie pracy układów MPPT w domowych instalacjach mieści się zwykle między 200 a 600 V DC, natomiast w obiektach komercyjnych może sięgać nawet 1000 V DC. Falownik przekształca to napięcie na postać sinusoidalną AC i synchronizuje fazę oraz częstotliwość z siecią przy pomocy układu PLL. Śledzenie punktu mocy realizuje układ MPPT, który w czasie rzeczywistym dostosowuje napięcie ogniw, maksymalizując moc wyjściową przy zmiennym nasłonecznieniu. Gdy system wyposażony jest w optymalizatory lub mikrofalowniki, MPPT działa na poziomie pojedynczego panelu — to rozwiązanie zwiększa produkcję energii, zwłaszcza przy częściowym zacienieniu.

Falowniki integruje się z siecią na trzy podstawowe sposoby:

• W trybie on‑grid urządzenie dopasowuje fazę i częstotliwość do sieci, wykrywa islanding i przy jego wystąpieniu rozłącza eksport; często oferuje także kontrolę mocy biernej i ograniczanie eksportu.
• W trybie off‑grid falownik zapewnia niezależne zasilanie AC, współpracując z regulatorem ładowania i akumulatorami oraz hierarchią priorytetów odbiorów.
• Falowniki hybrydowe łączą funkcje obu poprzednich typów oraz zarządzają magazynami energii — obsługują ładowanie i rozładowanie baterii i potrafią pełnić funkcję UPS z przełączeniem w ciągu kilku–kilkunastu milisekund.

Integracja z magazynami wymaga komunikacji z BMS i zdolności pracy dwukierunkowej (ładowanie/oddawanie energii). W systemach z funkcją UPS falownik współdziała z prostownikiem lub ładowarką, dzięki czemu krytyczne obwody mogą otrzymać ciągłe zasilanie. Ochrona i zgodność z wymogami sieci obejmują zestaw zabezpieczeń: wyłączniki DC/AC, bezpieczniki, ochronę przepięciową, detekcję islandingu, ograniczenia prądu zwarciowego oraz mechanizmy ride‑through dla wahań napięcia i częstotliwości, zgodne z lokalnymi normami.

Typowy zakres temperaturowy pracy falownika wynosi około -20°C do +60°C; powyżej około 40°C zaczyna się ograniczanie mocy (derating). Do monitorowania i komunikacji wykorzystywane są protokoły takie jak Modbus, CAN, RS‑485, Ethernet oraz Wi‑Fi. Falownik udostępnia dane o mocy, napięciach, prądach, pracy MPPT, stanie akumulatorów i alarmach, co ułatwia zdalne zarządzanie oraz archiwizację parametrów produkcji (kWh) i wskaźników PR przy integracji z SCADA/HMI.

Przy doborze mocy zwykle stosuje się stosunek mocy DC paneli do mocy falownika (DC/AC ratio) w przedziale 1,1–1,3; wybór konkretnej wartości zależy od typu instalacji, nasłonecznienia i strategii ograniczania eksportu. W instalacjach z mikrofalownikami lub optymalizatorami projektuje się połączenia na poziomie panel‑falownik, natomiast w systemach stringowych grupuje się panele względem jednego falownika.

W praktyce instalacyjnej warto pamiętać o kilku zasadach:

• używać dedykowanych wyłączników DC,
• dobrać odpowiedni przekrój przewodów DC/AC,
• zapewnić prawidłowe uziemienie i wentylację obudowy.

Umieszczenie falownika zbyt blisko paneli zwiększa straty DC, a zbyt długi przewód AC może pogorszyć jakość współpracy z siecią. Dokumentacja techniczna powinna zawierać szczegóły dotyczące parametrów synchronizacji, zakresów MPPT oraz wymagań integracyjnych z akumulatorami.

Jak monitorować i konserwować falowniki?

Ciągłe monitorowanie falowników zaczyna się od rejestracji najważniejszych parametrów:

• mocy wejściowej i wyjściowej,
• napięć,
• prądów,
• częstotliwości,
• temperatury obudowy,
• poziomu zniekształceń harmonicznych (THD).

Diagnostyka online zintegrowana z SCADA i panelami HMI pozwala wykrywać anomalie w czasie rzeczywistym i generować alarmy po przekroczeniu ustalonych progów. W praktyce warto ustawić progi ostrzegawcze dla:

• temperatury (np. 70–80% wartości maksymalnej),
• napięć DC/AC,
• prądów,
• THD.

Monitorujemy też sprawność urządzenia, czyli stosunek mocy wyjściowej do wejściowej, oraz zapisujemy zdarzenia i trendy z rozdzielczością minutową przez co najmniej 30 dni, z dodatkowymi, rocznymi zestawieniami zagregowanymi. Plan przeglądów powinien być zgodny z zaleceniami producenta, a przykładowy harmonogram wygląda tak:

• codziennie: automatyczny nadzór SCADA i diagnostyka online,
• co tydzień: kontrola alarmów i przegląd logów produkcji,
• co miesiąc: inspekcja wzrokowa, czyszczenie filtrów przeciwzakłóceniowych i dławików oraz usuwanie kurzu z radiatorów,
• co 3 miesiące: kontrola połączeń elektrycznych (dokręcanie zgodnie z zalecanymi momentami) i sprawdzenie wentylatorów,
• co 12 miesięcy: testy zabezpieczeń, weryfikacja układów komunikacyjnych, aktualizacje firmware i kontrola kondensatorów elektrolitycznych,
• co 5–8 lat: wymiana kondensatorów elektrolitycznych, zależnie od godzin pracy i warunków temperaturowych.

Konserwacja praktyczna obejmuje kilka kluczowych czynności: przy wyłączonym zasilaniu sprawdzamy i dokręcamy połączenia zgodnie z dokumentacją, oczyszczamy filtry i dławiki sprężonym powietrzem lub odkurzaczem przemysłowym, mierzymy obroty wentylatorów i kontrolujemy czystość wymienników oraz różnicę temperatur radiatora. Po pracach serwisowych i aktualizacjach wykonujemy testy funkcjonalne zabezpieczeń (odcięcie, nadprąd, detekcja islandingu) oraz sprawdzamy komunikację z sieciami przemysłowymi (Modbus, CAN, Ethernet, RS‑485) i synchronizację z SCADA/HMI.

Zarządzanie danymi i dokumentacja to istotny element: prowadzimy listy kontrolne inspekcji i protokoły napraw, archiwizujemy logi produkcji i zdarzeń przez co najmniej 12 miesięcy oraz zapisujemy wersje firmware i daty aktualizacji. Wszystko zgodnie z procedurami bezpieczeństwa i planem przeglądów znajdującym się w dokumentacji urządzenia. Integracja z koncepcją Przemysł 4.0 przynosi konkretne korzyści — diagnostyka online i połączenie ze SCADA umożliwiają analizę trendów i predykcyjną konserwację, zdalny dostęp skraca czas reakcji serwisu i ułatwia wdrażanie aktualizacji, a monitoring MPPT oraz sprawności falownika pomaga optymalizować pracę i planować wymiany części.

Przed serwisem zawsze wykonujemy check-listę: odłączamy zasilanie DC/AC i stosujemy lockout‑tagout, potwierdzamy brak napięcia na zaciskach, kontrolujemy stan połączeń mechanicznych i osłon przewodów, a po przywróceniu zasilania uruchamiamy testy komunikacyjne z SCADA. Stosowanie tych praktyk zwiększa trwałość urządzenia, utrzymuje wysoką sprawność falownika i ogranicza ryzyko przestojów.

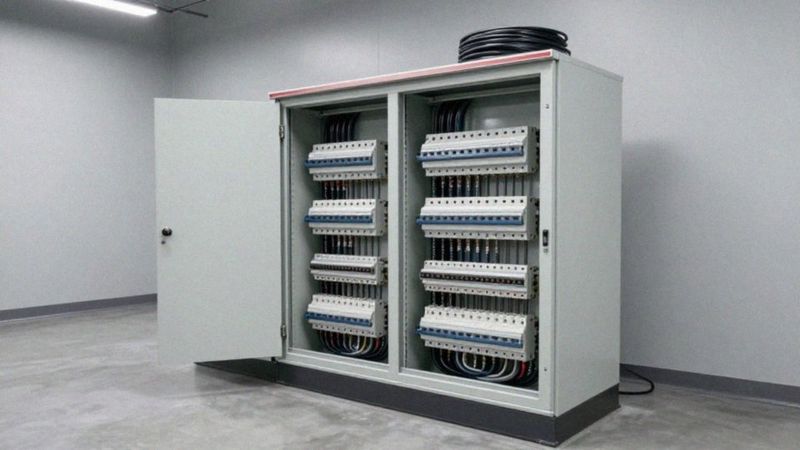

Jak zapewnić bezpieczeństwo i ciągłość pracy falowników?

Zabezpieczenia elektryczne są podstawą ochrony instalacji zasilania — obejmują:

• wyłączniki nadprądowe i różnicowoprądowe,
• ochronniki przepięciowe zgodne z IEC 61643‑11,
• separację obwodów oraz właściwe uziemienie.

Selektywne wyzwalanie ogranicza ryzyko niepotrzebnych odłączeń innych obwodów przy zwarciu, a odpowiednio dobrane zabezpieczenia zapewniają szybkie i precyzyjne działanie ochronne. Filtracja EMC i dławiki redukują zakłócenia oraz zawartość harmonicznych, co zabezpiecza elektronikę i wydłuża żywotność silników. Dzięki temu system pracuje stabilniej, a komponenty narażone na zakłócenia działają w bardziej przyjaznych warunkach.

Falowniki oferują szereg automatycznych funkcji bezpieczeństwa — detekcję islandingu, tryby ride‑through oraz zabezpieczenia przeciwzwarciowe — które odcinają lub modyfikują zasilanie przy wykryciu anomalii. Dodatkowo bypass statyczny umożliwia niemal natychmiastowe przełączenie obciążenia na linię omijającą elektronikę; transfer trwa zwykle w milisekundach (typowo <10 ms), co minimalizuje przerwy w dostawie energii.

Architektura redundancji podnosi dostępność systemu. Topologie N+1, układy równoległe oraz rozproszone falowniki ograniczają wpływ awarii pojedynczej jednostki — przykład: dla obciążenia 100 kW dwie jednostki po 100 kW utrzymują pracę nawet przy awarii jednej z nich. Rozproszone źródła dodatkowo zmniejszają skutki uszkodzeń lokalnych przewodów i upraszczają prace serwisowe.

Integracja z UPS i innymi źródłami awaryjnymi zwiększa odporność krytycznych obwodów — hybrydowe inwertery i systemy dwukierunkowe współpracujące z magazynami energii pozwalają na elastyczne zarządzanie energią oraz komunikację z BMS. Współpraca z agregatem prądotwórczym wymaga szybkiej synchronizacji i kontroli jakości mocy, aby przełączenia podczas dłuższych awarii były płynne.

Automatyka przemysłowa ułatwia zarządzanie incydentami: integracja z PLC i SCADA pozwala na automatyczne sekwencje przełączeń, priorytetyzację obciążeń oraz zdalne sterowanie alarmami. Monitorowanie trendów w SCADA skraca czas reakcji serwisu i ułatwia diagnostykę predykcyjną, co zmniejsza prawdopodobieństwo nieplanowanych przestojów.

Dobre procedury operacyjne i zapasy krytycznych części ograniczają czas napraw — zaleca się dokumentację procedur awaryjnych, regularne szkolenia personelu, magazynowanie elementów wymiennych (moduły mocy, wentylatory, bezpieczniki) oraz wykonywanie testów i symulacji przełączeń. Kontrola wersji firmware oraz dokumentacja FAT/SAT poprawiają przewidywalność działania sprzętu.

Zgodność z normami oraz właściwy dobór urządzeń są niezbędne dla bezpieczeństwa i niezawodności. Kluczowe normy to m.in. IEC 62109, IEC 61800‑5‑1, IEC 61000 (EMC) oraz lokalne wymagania sieciowe (np. IEEE 1547 dla źródeł rozproszonych). Przy doborze sprzętu warto sprawdzić parametry takie jak zdolność ride‑through, współczynnik nadmiaru mocy, czas przełączenia bypassu i możliwości synchronizacji.

Wskaźniki dostępności (np. 99,9% ≈ 8,8 h przestoju rocznie; 99,99% ≈ 52,6 min) ustala się w zależności od krytyczności obciążeń i przyjętej redundancji.
