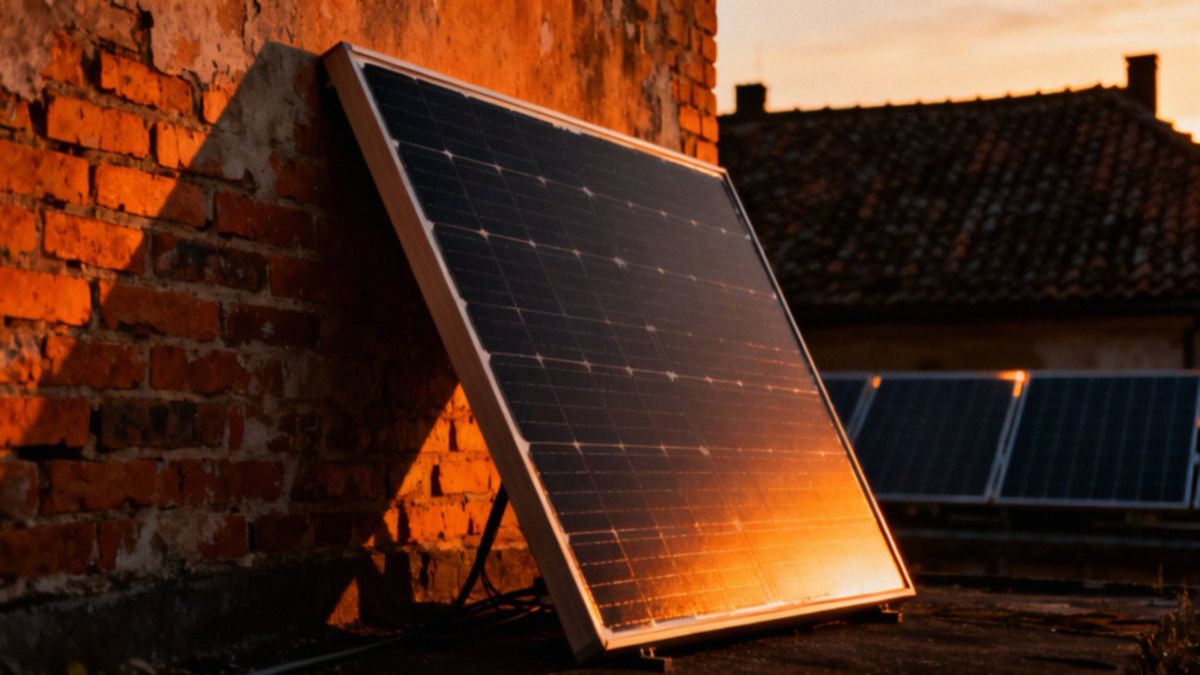

Ile waży panel fotowoltaiczny? Waga i jej wpływ na instalację

Ile waży pojedynczy panel fotowoltaiczny?

Typowy panel używany w domowych instalacjach waży zwykle 18–25 kg, ze średnią około 20 kg. Panele elastyczne są dużo lżejsze — około 3 kg, a nowoczesne ultralekkie moduły mogą mieć jedynie kilka kilogramów na m². Z kolei moduły o mocy powyżej 500 W często osiągają 24–28 kg, a panele z 72 ogniwami ważą przeciętnie około 22,5 kg; dla porównania, panel Longi 370 W ma masę około 19,5 kg.

Na wagę jednego modułu wpływa wiele czynników:

• liczba ogniw (60 vs 72),
• obecność i grubość aluminiowej ramy,
• grubość szkła hartowanego,
• konstrukcja typu szkło–szkło,
• folie ochronne,
• rodzaj technologii ogniw (monokrystaliczne, polikrystaliczne, half-cut, bifacial),
• dodatkowe zabezpieczenia.

Przy planowaniu instalacji praktyczne jest przyjmowanie orientacyjnej wagi paneli w przedziale 18–25 kg, ale zawsze należy sprawdzać specyfikację producenta dla konkretnego modelu — np. paneli 450 W czy 500 W. W obliczeniach uwzględniaj masę podaną w karcie katalogowej oraz sposób rozkładu obciążeń na m² dachu.

Ile wynosi waga paneli fotowoltaicznych na m²?

Typowe panele ważą zwykle około 10–12 kg na m². Po dodaniu systemu montażowego to obciążenie rośnie do mniej więcej 13 kg/m², a jeśli doliczyć konstrukcję i balast, całkowita masa zazwyczaj mieści się w przedziale 15–25 kg/m². Pojedynczy moduł ma powierzchnię około 1,9–2,1 m², a masa panelu zwykle wynosi 18–25 kg, co przekłada się na około 9–12 kg/m².

Kilka przykładów liczb:

• Panel 20 kg i 2,0 m² → 20 / 2,0 = 10 kg/m²,
• Panel 24 kg i 1,95 m² → 24 / 1,95 ≈ 12,3 kg/m²,
• Pełna instalacja: panele 10–12 kg/m² + system montażowy 1–3 kg/m² (+ balast 0–10 kg/m²) → 15–25 kg/m².

Co może zwiększyć ciężar na m²? Najczęściej:

• moduły szkło-szkło i bifacial — więcej szkła to większa masa,
• moduły o wyższej mocy, które zwykle mają większą gęstość materiałową,
• konstrukcje balastowe lub masywniejsze stelaże.

W instalacjach gruntowych i dachowych waga na m² ma istotne znaczenie dla nośności konstrukcji oraz warunków gruntowych. Podane zakresy warto traktować jako punkt wyjścia przy planowaniu i dalszych obliczeniach obciążeń.

Wzory do szybkich kalkulacji:

• masa na m² = masa panela (kg) / powierzchnia panela (m²),
• całkowite obciążenie na m² = masa paneli na m² + masa systemu montażowego na m² + masa balastu/elementów pomocniczych na m².

Słowa kluczowe: waga na m², waga paneli na m², ciężar na m², waga paneli fotowoltaicznych na m², waga paneli PV, panele fotowoltaiczne, powierzchnia instalacji, powierzchnia dachu, panele PV.

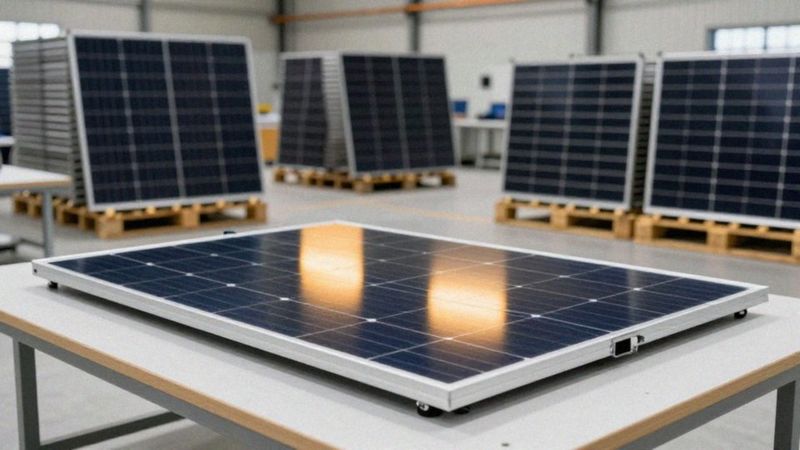

Od czego zależy waga paneli fotowoltaicznych?

Szkło hartowane o grubości 3,2 mm zwiększa masę panelu o około 8 kg na każdy metr kwadratowy. Dla typowego modułu o powierzchni 2,0 m² sama tafla szkła to mniej więcej 16 kg — stąd znaczące różnice wagowe między modelami. Na wagę panelu wpływa kilka czynników:

• materiały: szkło jest cięższe niż tylna folia,
• konstrukcja szkło–szkło może dodać od 3 do 10 kg na moduł w porównaniu z wersją ze szkłem i folią, która z kolei może obniżyć masę nawet o kilkanaście procent,
• grubość i typ szkła — standardowe 3,2 mm to około 8 kg/m², a szkło 1,6 mm waży mniej więcej połowę tej wartości,
• dodatkowe powłoki czy zespolenia jeszcze zwiększają ciężar,
• rama modułu — aluminiowa konstrukcja dokłada zwykle 1,5–3 kg w zależności od rozmiaru, a brak ramy obniża masę i zmienia sposób montażu.

Typ ogniw sam w sobie niewiele zmienia — mono i poli mają podobną wagę — natomiast różnice wynikają głównie z budowy modułu i zastosowanych materiałów. Moduły 72-ogniwowe są większe (około 1,95–2,1 m²) i często ważą o 2–5 kg więcej niż typowe 60-ogniwowe (1,6–1,8 m²). Technologie ogniw, takie jak half-cut, nie wpływają znacząco na masę, ale ogniwa bifacialne zwykle wymagają dodatkowego szkła lub wzmocnionej konstrukcji, co dorzuca 2–6 kg na moduł. Ogólnie panele bifacjalne i szkło–szkło zwiększają ciężar o kilka kg na m² w porównaniu z tradycyjnymi modułami szkło–folia. Elastyczne panele są tutaj wyjątkiem — ważą zazwyczaj 2–6 kg na moduł, czyli około 2–8 kg/m², co jest znacząco mniej niż w przypadku modułów opartych na szkle.

Do tego dochodzą różne dodatkowe elementy: powłoki, integrowane systemy, junction box czy mikroinwertery — każdy z nich dokłada od 0,1 kg do kilku kilogramów. Kilka przykładowych porównań:

• zamiana tylnej folii na szkło przy powierzchni 2,0 m² powoduje wzrost masy o około 6–12 kg,
• zwiększenie modułu z 1,7 m² (60 ogniw) do 2,0 m² (72 ogniwa) zwykle dodaje 3–5 kg, zależnie od ramy i szkła,
• dodanie ramy aluminiowej do elastycznego panelu zwiększy jego masę o około 1–2 kg.

Praktyczne wskazówki: sprawdzaj w kartach katalogowych gęstość masy podaną w kg/m², bo to najlepszy punkt odniesienia. Przy planowaniu traktuj panele bifacjalne i szkło–szkło jako cięższe o około 20–50% w porównaniu z modułami szkło–folia. Pamiętaj też uwzględnić wagę elementów montażowych i ewentualnego balastu przy obliczaniu obciążenia dachu.

Jak obliczyć wagę całej instalacji fotowoltaicznej?

Do szybkich szacunków można posłużyć się poniższymi wzorami i prostymi krokami. Najpierw policz liczbę modułów:

• liczba modułów = moc instalacji PV (W) / moc jednego panelu (W),
• masa paneli (kg) = liczba modułów × masa jednego panelu (kg),
• powierzchnia instalacji (m²) = liczba modułów × powierzchnia jednego modułu (m²),
• masa całkowita = masa paneli + masa systemu montażowego + masa konstrukcji balastowej + masa akcesoriów,
• obciążenie na m² = masa całkowita / powierzchnia instalacji (m²).

Przykład krok po kroku:

1. Krok 1: Dla instalacji 5 kW (5000 W) i paneli 300 W mamy 5000 / 300 ≈ 16,67, więc potrzebne będą 17 modułów.
2. Krok 2: Przy masie jednego panelu 19 kg masa paneli to 17 × 19 = 323 kg. Dla innych modeli użyj danych z karty katalogowej.
3. Krok 3: Jeśli powierzchnia jednego modułu wynosi 1,95 m², to całkowita powierzchnia = 17 × 1,95 = 33,15 m². Masa paneli na m² = 323 / 33,15 ≈ 9,75 kg/m².
4. Krok 4: Do tego dolicz system montażowy — typowo około 3 kg/m², ale może się różnić. Na dachach płaskich balast zwykle dodaje od 0 do 10 kg/m²; przy cięższych rozwiązaniach ta wartość rośnie. W przyjętym przykładzie: 9,75 (panele) + 3 (system) + 5 (balast) = 17,75 kg/m², czyli masa całkowita ≈ 17,75 × 33,15 ≈ 589 kg.
5. Krok 5: Nie zapomnij o dodatkowych elementach poza dachem — inwerter, skrzynki, kable i stelaże ważą łącznie zwykle od 20 do 100 kg. Przy montażu naziemnym dodaj też masę słupów, fundamentów i ram — to często zwiększa obciążenie o 10–40 kg/m² w porównaniu z montażem dachowym.

Przydatne wzory w skrócie:

• liczba modułów = moc instalacji (W) / moc panelu (W),
• masa paneli (kg) = liczba modułów × masa jednego panelu (kg),
• powierzchnia instalacji (m²) = liczba modułów × powierzchnia jednego modułu (m²),
• obciążenie na m² = (masa paneli + masa systemu + masa balastu + masa akcesoriów) / powierzchnia instalacji.

Wskazówki praktyczne:

• Korzystaj z mas i wymiarów podanych w kartach katalogowych — są dokładniejsze niż uogólnienia,
• Porównaj wyliczone obciążenie z nośnością dachu określoną w audycie,
• Przy instalacjach gruntowych uwzględnij większe obciążenia konstrukcyjne i fundamenty.

Dla orientacji: dla instalacji 5 kW masa samych paneli zwykle mieści się w przedziale ~300–450 kg, natomiast masa całkowita z montażem i balastem zwykle wynosi około 400–800 kg, zależnie od wybranego systemu i warunków montażu.

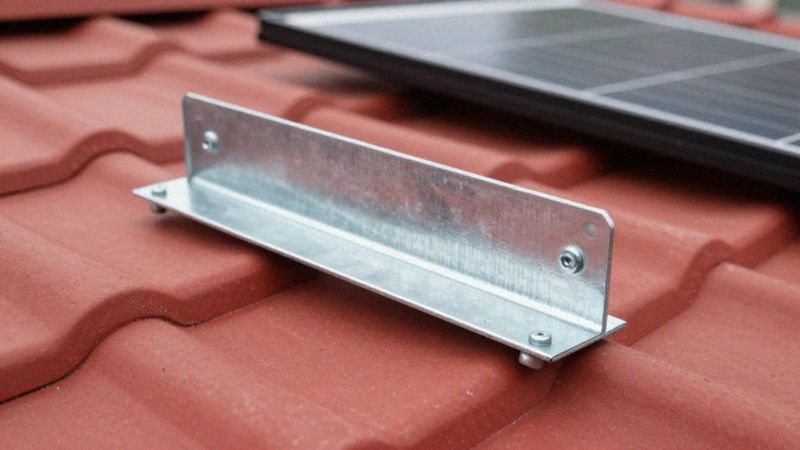

Jak waga paneli wpływa na wybór systemu montażowego?

Panele ważące ponad 24 kg zazwyczaj wymagają solidniejszych profili, dodatkowych wsporników oraz większej liczby punktów kotwienia niż lżejsze moduły. Przy wyborze systemu montażowego kluczowe jest określenie obciążenia przypadającego na m² — trzeba zsumować masę paneli, elementów montażowych i ewentualnego balastu, a potem porównać wynik z nośnością dachu.

Na dachach skośnych dominują rozwiązania na śruby i haki; rodzaj pokrycia (blacha, dachówka, papa) determinuje wybór kotew i sposób mocowania. Na dachach płaskich decyzja między konstrukcją balastową a kotwioną zależy od:

• dopuszczalnego rozkładu obciążeń,
• możliwości naruszenia pokrycia.

Konstrukcja balastowa zwykle dodaje od 0 do 10 kg/m². Moduły o mocy powyżej 450–500 W oraz panele typu szkło-szkło zwiększają obciążenia punktowe, co wymaga profili o większym przekroju i krótszych przęsłach między podporami.

Liczba punktów mocowania wpływa na rozkład sił; standardowo stosuje się cztery punkty na panel, natomiast przy cięższych modułach dodaje się zwykle jeden lub dwa dodatkowe. Długość i przekrój szyn montażowych dobiera się do rozpiętości i obciążeń — dłuższe rzędy wymagają grubszych profili albo podpór co około 1–1,5 m.

Nie można też pominąć warunków lokalnych: wiatr i obciążenie śniegiem zmieniają zachowanie całej konstrukcji, dlatego muszą być uwzględnione w projekcie. Logistyka montażu wpływa na koszt i tempo prac — panele cięższe niż ~25 kg często montuje się przy użyciu podnośników lub ekip 2–3-osobowych, co wydłuża i droży realizację.

Z punktu widzenia eksploatacji ważne są odpowiednie wsporniki i łatwy dostęp do paneli, bo cięższe systemy mogą utrudniać serwisowanie. Projekt instalacji powinien opierać się na audycie statycznym dachu oraz na kartach katalogowych wybranego systemu mocującego; wybór konstrukcji wsporczej bez tych danych wiąże się z ryzykiem przekroczenia nośności dachu i zagrożeniem dla bezpieczeństwa.

Jak sprawdzić nośność dachu przed montażem?

Zgromadź pełną dokumentację techniczną: projekt budowlany, przekroje więźby dachowej, dane o stropach i informacje o pokryciu dachu. Te materiały zawierają wartości nośności oraz przekroje elementów konstrukcji, które będą potrzebne do oceny.

1. Przegląd wizualny i pomiary na miejscu. Sprawdź ugięcia belek, pęknięcia, ogniska korozji, zawilgocenia oraz stan połączeń. Zmierz rzeczywistą rozpiętość belek, rozstaw krokwi i powierzchnię dachu (m²), bo to podstawowe dane do dalszych obliczeń.
2. Inwentaryzacja typu pokrycia. Określ rodzaj dachu — dachówka, blacha, papa itp. — oraz sposób mocowania elementów. Pokrycie wpływa na wybór kotew i rozkład obciążeń, więc ta informacja jest kluczowa.
3. Obliczenie przewidywanego obciążenia. Oszacuj masę paneli na m² (zwykle 9–12 kg/m²), masę systemu montażowego (1–3 kg/m²) oraz ewentualny balast (0–10 kg/m²). Dla porównania użyj wzoru: obciążenie na m² = masa paneli + masa systemu montażowego + masa balastu + obciążenia klimatyczne.
4. Analiza statyczna. Uprawniony konstruktor porówna obciążenie projektowe z maksymalną nośnością dachu, uwzględniając współczynniki bezpieczeństwa oraz zmienne obciążenia, takie jak śnieg czy wiatr. To etap decydujący o dopuszczalności instalacji.
5. Symulacje rozkładu obciążeń. Przeanalizuj, czy rzędy paneli równomiernie rozkładają ciężar, i upewnij się, że nie powstają punktowe przeciążenia przy podporach czy miejscach kotwienia. Dzięki temu unikniesz lokalnych uszkodzeń.
6. Decyzje techniczne i ewentualne wzmocnienia. Jeśli obciążenie projektowe przekracza nośność, analiza wskaże potrzebne działania — podciągi, dodatkowe podpory lub wymianę elementów więźby. W budynkach starszych prawdopodobieństwo konieczności wzmocnień jest większe.

Dokumenty do przekazania konstruktorowi powinny zawierać: projekt budowlany z rzutami i przekrojami, zdjęcia stanu więźby, pomiary rozpiętości i rozstawu elementów, plan rozmieszczenia paneli oraz specyfikacje paneli i systemu montażowego. Audyt instalacji i analiza statyczna minimalizują ryzyko przekroczenia nośności i pomagają dobrać bezpieczny system montażowy.

Jakie przepisy i normy dotyczą wagi paneli?

Prawo budowlane wymaga, by wszelkie zmiany w konstrukcji dachu były zgodne z projektem budowlanym. Montaż instalacji fotowoltaicznych często pociąga za sobą konieczność zgłoszenia robót lub uzyskania pozwolenia na budowę — zwłaszcza gdy ingeruje w nośność konstrukcji. Do oceny i projektowania stosuje się m.in. Eurokody:

• PN‑EN 1990 (zasady projektowania),
• PN‑EN 1991‑1‑1 (obciążenia stałe),
• PN‑EN 1991‑1‑3 (obciążenia śniegiem),
• PN‑EN 1991‑1‑4 (obciążenia wiatrem).

Przy obliczeniach kluczowe są lokalne wartości z map śniegu i wiatru oraz odpowiednie współczynniki bezpieczeństwa. Materiały i elementy konstrukcyjne podlegają odrębnym normom:

• PN‑EN 1993 dla stali,
• PN‑EN 1995 dla drewna,

które są istotne przy ocenie więźby i elementów nośnych. Dla modułów PV i systemów służących ich montażowi obowiązują normy fotowoltaiczne:

• IEC/EN 61215 (trwałość modułów),
• IEC/EN 61730 (bezpieczeństwo elektryczne i mechaniczne),
• IEC 62548 (zasady projektowania pól PV).

Z kolei wykonawstwo elementów metalowych reguluje PN‑EN 1090, w tym wymagania dotyczące zabezpieczeń antykorozyjnych dla prefabrykowanych konstrukcji stalowych i aluminiowych. W praktyce projekt konstrukcyjny musi uwzględniać parametry instalacji PV:

• masę paneli na m²,
• ciężar konstrukcji montażowej,
• ewentualny balast,
• obciążenia klimatyczne.

Audyt instalacji i analiza statyczna sporządzona przez uprawnionego konstruktora to dokumenty akceptowane przez urzędy oraz ubezpieczycieli. Bez nich formalności i ochrona ubezpieczeniowa mogą być utrudnione lub ograniczone. Komponenty instalacji powinny posiadać deklarację zgodności CE oraz karty katalogowe producentów — informacje te są niezbędne do prawidłowych obliczeń nośności. Instrukcje montażowe producentów modułów i systemów mocujących należy traktować jako wytyczne obowiązkowe przy doborze kotew, rozmieszczeniu punktów podparcia i rozkładzie obciążeń. Kwestie bezpieczeństwa i eksploatacji także wpływają na wybór systemu montażowego. Dotyczy to zasad ochrony przed korozją, wymogów ognioodporności oraz sposobów odprowadzania wody z dachu. Ubezpieczyciele często wymagają kompletnej dokumentacji potwierdzającej zgodność projektu z normami oraz wyniki audytu — brak tych dokumentów może skutkować ograniczeniem ochrony.

Kilka praktycznych zasad:

1. Porównaj obliczone obciążenie instalacji z maksymalnym dopuszczalnym obciążeniem dachu wynikającym z projektu budowlanego.
2. Uwzględnij lokalne wartości śniegu i wiatru zgodne z Eurokodami.
3. Stosuj certyfikowane systemy montażowe i dokumentuj ich parametry (masa paneli, rozmieszczenie, sposób kotwienia).
4. Przed montażem uzyskaj raport konstruktora oraz kopie kart katalogowych komponentów na potrzeby formalne i ubezpieczeniowe.

Słowa kluczowe związane z tematem: kwestie prawne, przepisy, normy, bezpieczeństwo, maksymalne obciążenie dachu, nośność, audyt instalacji fotowoltaicznej, parametry instalacji PV, system ochrony, inwerter, logistyka montażu paneli.
