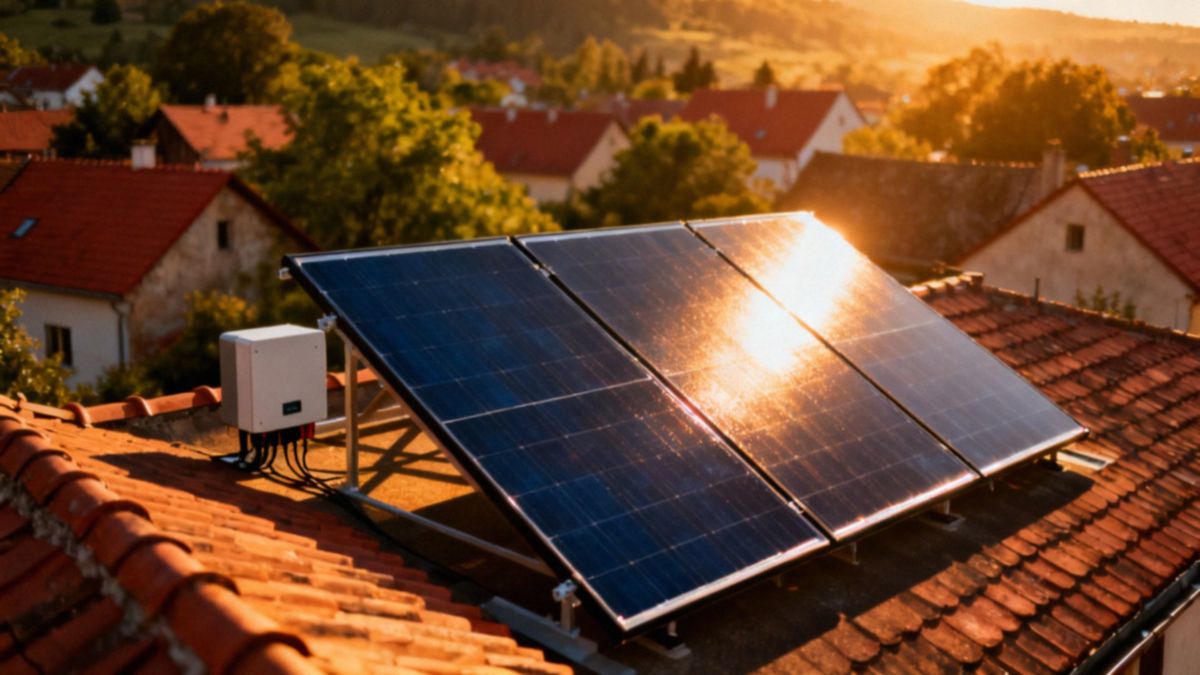

Jak działa fotowoltaika? Kluczowy schemat i zasady działania

Jak działa fotowoltaika: podstawowy schemat?

Pojedyncze ogniwo krzemowe daje około 0,5–0,6 V. Jeśli złączymy 60 takich ogniw, powstaje moduł o napięciu rzędu 30–32 V i mocy w przybliżeniu 300–400 W. Panele fotowoltaiczne — monokrystaliczne, polikrystaliczne czy amorficzne — zamieniają światło słoneczne na prąd stały dzięki efektowi fotowoltaicznemu.

Prąd stały płynie kablem fotowoltaicznym i przez złącza MC4 do falownika (inwertera). Nowoczesne falowniki z funkcją MPPT (Maximum Power Point Tracking) wyszukują punkt maksymalnej mocy i przekształcają DC w prąd zmienny (AC) o napięciu i częstotliwości zgodnych z siecią. Schemat przemiany energii można przedstawić krótko:

• promieniowanie słoneczne,
• prąd stały,
• falownik (MPPT),
• prąd zmienny, który zasila urządzenia domowe.

Nadwyżki energii trafiają do sieci i są zliczane przez licznik dwukierunkowy. W typowej instalacji znajdziemy:

• moduły fotowoltaiczne zamocowane na konstrukcji montażowej,
• okablowanie,
• zabezpieczenia AC/DC,
• falownik,
• opcjonalny magazyn energii.

Do elementów ochronnych należą:

• wyłączniki DC/AC,
• ograniczniki przepięć (SPD),
• diody bocznikujące przy modułach,
• uziemienie.

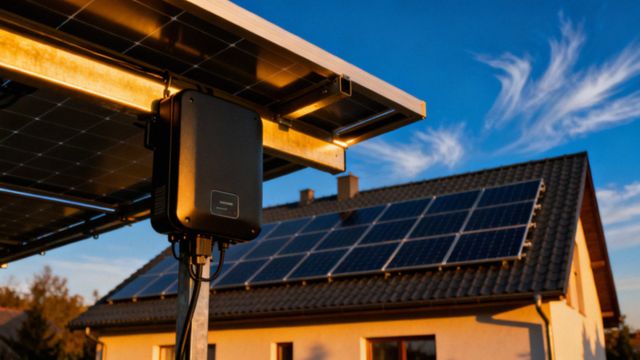

Aby zminimalizować straty przy miejscowym zacienieniu, stosuje się optymalizatory mocy lub mikroinwertery — dzięki nim sprawność systemu może wzrosnąć o około 5–15%. Magazyn energii, czyli akumulatory o pojemności zwykle 5–20 kWh, pozwalają gromadzić nadwyżki i zasilać dom po zmroku. Złącza MC4 ułatwiają szybkie i bezpieczne połączenia, a przewody PV mają izolację odporną na promieniowanie UV i spełniają stosowne normy. Moduły testuje się według normy IEC 61215, która określa wymagania dotyczące trwałości i niezawodności. Projekt instalacji bierze pod uwagę orientację paneli, kąt nachylenia, wpływ zacienienia oraz moc szczytową wyrażoną w kWp.

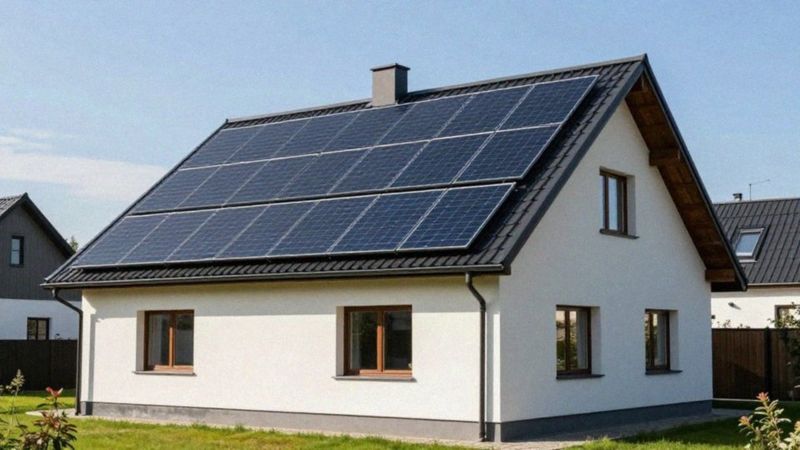

Jakie korzyści daje fotowoltaika?

Instalacja fotowoltaiczna znacząco obniża rachunki za prąd, ponieważ pozwala produkować energię na własne potrzeby i korzystać z rozliczeń typu net‑metering lub net‑billing. Oszczędności wynikają zarówno z bezpośredniego zasilania urządzeń, jak i ze sprzedaży nadwyżek do sieci. Zwrot z inwestycji zależy od kilku czynników:

• cen energii,
• wielkości systemu,
• dostępnych dopłat, które w niektórych programach sięgają nawet 26 000 zł.

Im większa autokonsumpcja, tym szybciej inwestycja się zwraca. Dodanie magazynu energii zwiększa udział własnej produkcji w pokrywaniu potrzeb domu i wydłuża czas zasilania po zachodzie słońca. Systemy hybrydowe lub całkowicie off‑grid dają z kolei częściową lub pełną niezależność od sieci elektroenergetycznej.

Fotowoltaika ma też wymiar ekologiczny — korzysta z odnawialnego źródła energii i pomaga ograniczyć emisję gazów cieplarnianych. Dodatkowo panele zwykle podnoszą atrakcyjność nieruchomości dla potencjalnych nabywców. Panele są trwałe — ich żywotność często przekracza 25 lat, a konserwacja jest prosta i niedroga, co obniża koszty eksploatacji w dłuższej perspektywie.

Jednak instalacja ma ograniczenia: zależy od nasłonecznienia, czuła jest na zacienienie i sezonowe wahania produkcji, zwłaszcza zimą. Dobre zaplanowanie orientacji i mocy systemu minimalizuje te ryzyka.

Jak czytać schemat instalacji fotowoltaicznej?

Najpierw na schemacie zlokalizuj łańcuchy modułów — sprawdź liczbę paneli oraz sposób ich połączeń:

• szeregowym,
• równoległym.

Dla każdego modułu odczytaj Voc, Vmp, Isc i Imp, a także oznaczenia prądów i napięć dotyczące całego stringu. Zsumowane Voc zwykle mieści się w przedziale 200–1000 V, choć warto pamiętać, że zależy to od konkretnego projektu. Prąd stringu przy połączeniu szeregowym jest równy Imp pojedynczego modułu. Zidentyfikuj na rysunku okablowanie PV oraz złącza MC4. Schemat powinien zawierać przekroje przewodów i ich długości — te dane są niezbędne do obliczenia spadku napięcia (zwykle 1,5–3%).

Odczytaj także zabezpieczenia DC: bezpieczniki i wyłączniki przy stringach, diody bocznikujące przy modułach oraz SPD na wejściu DC; na schemacie powinny być zaznaczone ich wartości znamionowe i miejsca montażu. Znajdź falownik i wejścia MPPT. Sprawdź maksymalne napięcie wejściowe, liczbę MPPT oraz maksymalny prąd na każde wejście — to pozwoli ocenić, czy konfiguracja stringów jest zgodna z parametrami urządzenia.

Po stronie AC sprawdź rozdzielnicę, wyłączniki, zabezpieczenia różnicowoprądowe i uziemienie instalacji. Zwróć uwagę na punkt przyłączenia do sieci oraz na licznik dwukierunkowy. Porównaj schemat z wariantami systemów:

• on‑grid pokazuje oddawanie nadwyżek do sieci i zastosowanie licznika dwukierunkowego,
• off‑grid obejmuje akumulatory i obwody odbiorników, bez połączenia z siecią,
• hybrydowy łączy oba rozwiązania.

W przypadku systemów z magazynem energii ustal, czy jest to DC‑coupled (ładowanie baterii przed falownikiem) czy AC‑coupled (magazyn po stronie AC). Schemat powinien podawać pojemność baterii oraz maksymalne prądy ładowania i rozładowania. Sprawdź legendę i symbole — pojedynczy rysunek liniowy ilustruje główne połączenia, a schematy wieloliniowe pokazują detale dotyczące przewodów i zabezpieczeń.

Zweryfikuj też listę komponentów w dokumentacji technicznej oraz w projekcie:

• typy modułów,
• parametry falownika,
• typ i liczbę SPD,
• rodzaj złącz MC4 oraz
• parametry zabezpieczeń AC i DC.

Upewnij się, że moc instalacji odpowiada mocy przyłączeniowej budynku i wymaganiom Operatora Systemu Dystrybucyjnego; sprawdź, czy na schemacie wskazano konieczność zgłoszenia mikroinstalacji lub zawarcia umowy kompleksowej. Szukaj informacji o uziemieniu i połączeniu wyrównawczym — symbole uziemienia i linii ochronnej wskażą miejsca podłączenia do PE oraz punkt uziemienia. Podczas analizy porównaj deklarowane wartości z kartami katalogowymi urządzeń; rozbieżności w napięciach, prądach lub zabezpieczeniach mogą sugerować potrzebę korekty projektu.

Na schemacie często znajduje się też checklista kontrolna obejmująca:

• moc w kWp,
• liczbę paneli na string,
• Voc maks.,
• Imp,
• dopuszczalne napięcie falownika,
• przekroje przewodów,
• wartości bezpieczników,
• typ SPD,
• lokalizację licznika dwukierunkowego,
• obecność akumulatora oraz
• sposób uziemienia.

Jak przepływa energia i jaka jest rola falownika?

Wejścia falownika obsługują napięcia stałe DC w zakresie około 200–1000 V. Sprawność przetwarzania DC na prąd zmienny AC zwykle mieści się w granicach 96–99%. Urządzenie przekształca prąd z paneli fotowoltaicznych do parametrów zgodnych z siecią, jednocześnie zarządzając przesyłem energii do rozdzielnicy i licznika dwukierunkowego.

Funkcja MPPT (Maximum Power Point Tracking) śledzi punkt maksymalnej mocy ogniw, dzięki czemu optymalizowane jest napięcie stringu i zwiększana produkcja energii nawet przy zmiennym nasłonecznieniu. Typowe falowniki mają od 1 do 3 wejść MPPT; każde z nich ma określony zakres napięć i maksymalny prąd, zwykle rzędu 10–20 A w instalacjach domowych.

Przepływ energii w systemie wygląda następująco:

• moduły PV,
• skrzynka łączeniowa z zabezpieczeniami DC,
• wejścia MPPT falownika,
• konwersja do AC,
• wyjście do rozdzielnicy,
• odbiorniki lub licznik dwukierunkowy,
• sieć.

W instalacjach z magazynem energii falownik hybrydowy nadzoruje ładowanie i rozładowanie baterii oraz ustala priorytety autokonsumpcji, a w wersjach z funkcją UPS zapewnia zasilanie awaryjne. Falownik pełni też role ochronne: synchronizuje się z siecią, monitoruje napięcie, częstotliwość i fazę, wykrywa zjawisko wyspowania (anti‑islanding) i odłącza się automatycznie przy awarii zgodnie z obowiązującymi normami.

Nowoczesne modele oferują dodatkowe możliwości, takie jak:

• ograniczenie eksportu mocy,
• regulacja mocy biernej (cosφ),
• ograniczenia rampy mocy.

Do kluczowych parametrów wpływających na pracę systemu należą:

• współczynnik DC/AC (zwykle 1,1–1,3),
• maksymalne napięcie wejściowe,
• moc nominalna AC (dla domów często 3–10 kW),
• maksymalny prąd MPPT oraz liczba MPPT.

Przy doborze falownika bierze się pod uwagę Voc, Vmp i Imp modułów oraz długości przewodów, żeby utrzymać bezpieczne wartości i zminimalizować spadki napięcia. Monitorowanie produkcji obejmuje pomiar chwilowej mocy w kW, energii skumulowanej w kWh, napięć DC/AC, prądów oraz parametrów baterii, a zdalne raporty i alarmy realizowane są przez protokoły takie jak Modbus, SunSpec, Wi‑Fi czy Ethernet.

W systemach on‑grid brak sieci powoduje odłączenie falownika i przerwanie zasilania odbiorników — wyjątkiem są hybrydowe rozwiązania z wyjściem UPS lub całkowicie wyspowe układy off‑grid z akumulatorami. Przy podłączaniu instalacji PV do sieci niezbędne jest dobranie falownika zgodnego z wymaganiami operatora i obowiązującymi normami technicznymi.

Jakie zabezpieczenia przewiduje schemat instalacji fotowoltaicznej?

Schemat zabezpieczeń instalacji fotowoltaicznej obejmuje cztery podstawowe warstwy:

• obwody DC,
• obwody AC,
• ochronę przeciwprzepięciową,
• zabezpieczenia mechaniczne.

W obwodach DC stosuje się bezpieczniki stringowe dobierane do prądu Isc — zwykle przyjmując współczynnik 1,25×Isc, co dla typowych modułów oznacza wartości rzędu 10–20 A. Na wejściu falownika montuje się rozłącznik izolacyjny, ułatwiający prace serwisowe, a same moduły mają diodę bocznikującą chroniącą przed hotspotami i ograniczającą straty przy zacienieniu. Okablowanie charakteryzuje się izolacją odporną na promieniowanie UV, a złącza MC4 zapewniają trwałość połączeń i odporność na warunki atmosferyczne.

Po stronie AC przewidziano wyłączniki nadprądowe, rozłączniki oraz urządzenia RCD/RCBO — zwykle o czułości 30 mA dla ochrony osób przed porażeniem. Na wyjściu falownika projektuje się zabezpieczenie przeciwprzeciążeniowe skorelowane z licznikiem dwukierunkowym i rozdzielnią operatora. Ochronniki przepięciowe instalowane są po obu stronach: SPD klasy I+II przy przyłączu oraz SPD klasy II po stronie AC, a ich nominalne wartości wyładowania dobiera się lokalnie (np. 10–40 kA).

Falownik dodatkowo monitoruje napięcie i częstotliwość oraz posiada funkcję anti-islanding i wbudowane wyłączniki reagujące na awarie sieci. Schemat uwzględnia też zabezpieczenia nadprądowe i priorytety ładowania dla obwodów łączących magazyn energii. Uziemienie obejmuje połączenia wyrównawcze ram modułów, konstrukcji montażowej i przewodów PE; przekrój przewodu ochronnego zwykle zaczyna się od 4 mm² Cu, a w instalacjach dachowych częściej stosuje się 6 mm². Dąży się do rezystancji uziomu poniżej 10 Ω; gdy wymagane jest odgromienie, projektuje się oddzielne uziomy i dodatkowe ograniczniki przepięć.

Konstrukcja montażowa — z aluminium lub stali nierdzewnej — pełni funkcję mechaniczną i ochronną, zapewniając odporność na wiatr, śnieg oraz trwałe mocowania i połączenia wyrównawcze ram. Dokumentacja powinna zawierać przekroje przewodów, wartości zabezpieczeń, lokalizację SPD, typy złącz MC4 oraz instrukcje połączeń wyrównawczych. Projekt realizowany przez certyfikowany zespół i zgodny ze standardami IEC (np. IEC 61215 dla modułów i IEC 60364‑7‑712 dla instalacji PV) zapewnia, że dobór elementów spełnia wymagania bezpieczeństwa i wytyczne operatora sieci.

Kiedy warto stosować magazyn energii?

Autokonsumpcja energii bez magazynu zazwyczaj wynosi 20–40%. Dodając akumulator, można zwiększyć ten wskaźnik do 50–80%. Magazyn energii warto rozważyć w kilku typowych sytuacjach:

• gdy celem jest podniesienie udziału własnej produkcji w zużyciu — zwłaszcza wtedy, gdy duża część zużycia przypada poza godzinami świecenia paneli,
• jeśli potrzebna jest ciągłość zasilania: hybrydowe systemy z funkcją UPS zapewniają energię podczas przerw w dostawie prądu,
• gdy taryfy typu time-of-use albo wysokie ceny w godzinach szczytu — magazyn umożliwia ładowanie w tańszych porach i rozładowanie, gdy energia jest droższa,
• gdy kredyt za eksport energii do sieci jest niski; w takim przypadku akumulator poprawia opłacalność instalacji,
• dla systemów off-grid lub osób dążących do częściowej niezależności od sieci — magazyn jest wręcz niezbędny,
• gdy mamy dodatkowe cele, np. nocne ładowanie samochodu elektrycznego czy ograniczanie mocy szczytowej.

Prosty przykład doboru pojemności: jeśli dom zużywa 10 kWh dziennie, a wieczorem potrzebne jest 6 kWh, to wymagana pojemność akumulatora wynosi około 6 kWh. Przy DoD (głębokości rozładowania) 80% nominalna pojemność powinna wynosić ok. 7,5 kWh (6 kWh / 0,8). Trzeba też uwzględnić sprawność cyklu — np. przy 90% nastąpią straty podczas ładowania i rozładowania.

Najważniejsze parametry techniczne to:

• efektywność cyklu (round-trip efficiency) zwykle 85–95%,
• DoD typowo 60–90% w zależności od chemii,
• liczba cykli życiowych akumulatorów Li-ion/LFP: około 3000–6000 przy standardowym DoD,
• maksymalny prąd ładowania/rozładowania i moc szczytowa, które decydują o możliwości zasilania urządzeń.

W kwestii integracji i projektu instalacji warto pamiętać o kilku elementach. Konieczny jest falownik hybrydowy lub inverter-charger do zarządzania ładowaniem i trybem off-grid; wybór między AC-coupled a DC-coupled zależy od istniejącej instalacji PV. Projekt musi uwzględniać zabezpieczenia, przekroje przewodów, ograniczniki przepięć (SPD) oraz aktualizację dokumentacji. Czasem trzeba zgłosić zmiany operatorowi sieci, co wpływa na koszty podłączenia. Ważne są też optymalizatory mocy przy zacienieniu — magazyn nie zastąpi potrzeby optymalizacji pracy stringów.

Z ekonomicznego punktu widzenia kluczowe są koszt akumulatora i jego żywotność — to one najbardziej wpływają na zwrot z inwestycji. Dofinansowania (np. programy sięgające kilkudziesięciu tysięcy złotych) znacząco poprawiają opłacalność. Opłacalność rośnie wraz ze wzrostem cen energii i przy niskim kredycie za eksport. Natomiast magazyn ma najmniejszy sens, gdy autokonsumpcja bez baterii już przekracza ~60% lub gdy koszt baterii przewyższa przewidywane oszczędności przy danym profilu zużycia i warunkach rozliczeń. Decyzję najlepiej poprzedzić rzetelną analizą zużycia, symulacją produkcji PV i kalkulacją zwrotu inwestycji, uwzględniając koszty instalacji, cykl życia baterii oraz dostępne dopłaty.

Jakie koszty i formalności przyłączenia do sieci?

Pierwszym krokiem jest ustalenie trybu przyłączenia z Operatorem Systemu Dystrybucyjnego (OSD) i sprawdzenie dostępnej mocy przyłączeniowej budynku. To ważne, bo dzięki temu można uniknąć kosztownej modernizacji przyłącza, jeśli planowana wielkość instalacji mieści się w istniejących limicie. Do formalności potrzebne będą:

• projekt instalacji PV,
• dokumentacja techniczna,
• protokół pomiarów po montażu,
• formularz zgłoszenia mikroinstalacji albo wniosek o przyłączenie.

Czasem operator oferuje umowę kompleksową, która zastępuje pojedyncze zgłoszenia — warto zapytać o taką opcję, bo upraszcza procedury. Przebieg prac typowo wygląda tak:

1. najpierw robi się wstępną analizę potrzeb i określa wielkość systemu,
2. potem przygotowuje projekt i kompletuje dokumenty,
3. składa zgłoszenie do OSD,
4. wykonuje montaż i pomiary przez certyfikowanego instalatora,
5. na koniec OSD wymienia licznik na dwukierunkowy (przeważnie bezpłatnie) i zawiera się umowę rozliczeniową (net‑metering/net‑billing lub sprzedaż nadwyżek).

Koszty formalne i techniczne mogą się znacznie różnić. Opłaty administracyjne i projektowe zwykle mieszczą się w przedziale 200–2 000 zł, ale jeśli konieczna jest modernizacja przyłącza lub rozdzielnicy, wydatki rosną do kilkuset lub nawet kilkunastu tysięcy złotych. Wymiana licznika jest zazwyczaj darmowa, choć szczegóły warto sprawdzić w umowie z OSD. Dodatkowe pozycje to:

• zabezpieczenia,
• większe przekroje przewodów,
• złącza MC4,
• adaptacje dachowe — ich koszt zależy od zakresu montażu.

Dla orientacji: mały system 2–4 kW kosztuje około 12 000–30 000 zł, typowy domowy system 4–8 kW to mniej więcej 20 000–50 000 zł, a magazyn energii 5–20 kWh dodaje zwykle 15 000–60 000 zł w zależności od pojemności i rodzaju baterii. Wiele programów dofinansowań może znacząco obniżyć wydatki — w niektórych projektach wsparcie sięga nawet 26 000 zł, dlatego przed podpisaniem umowy warto sprawdzić lokalne warunki grantów i dotacji. Pamiętaj, że przekroczenie dostępnej mocy przyłączeniowej wymaga zgłoszenia i najczęściej modernizacji punktu przyłączenia, co wydłuża czas realizacji i podnosi koszty. Również wybór sposobu rozliczeń (net‑metering vs. net‑billing) wpływa na opłacalność i tempo zwrotu inwestycji, więc dobrze uwzględnić go już na etapie projektu i zgłoszeń do OSD.
