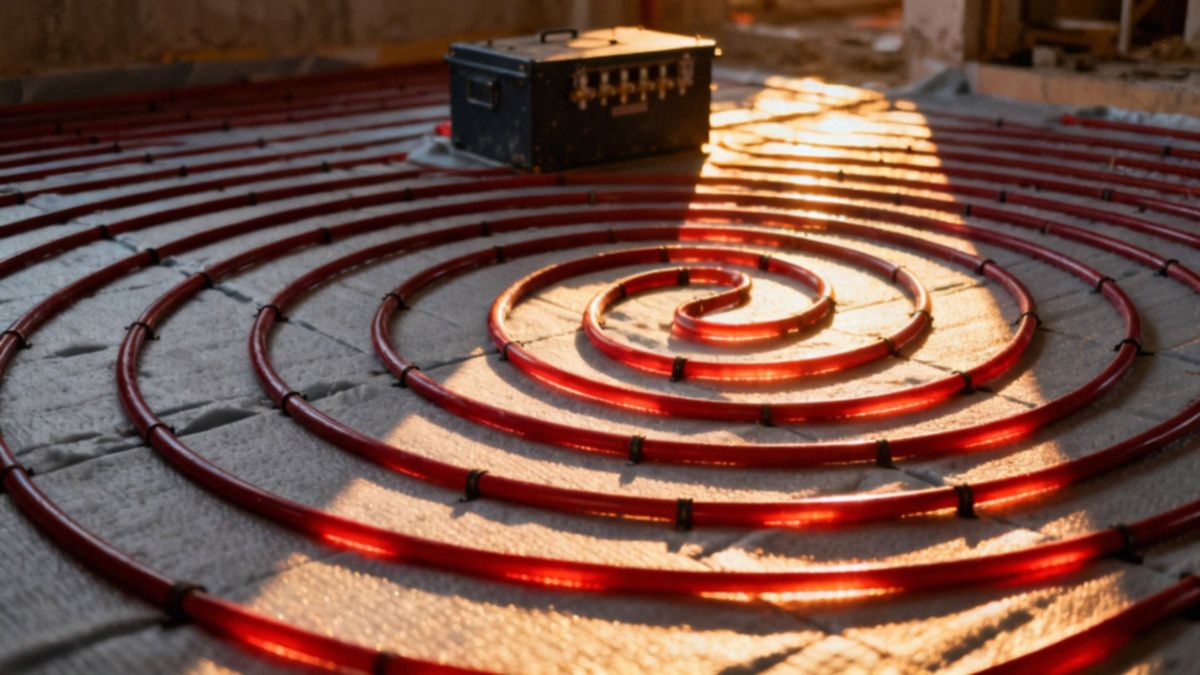

Jak gęsto układać rury w ogrzewaniu podłogowym? Praktyczny poradnik
Jak gęsto układać rury w ogrzewaniu podłogowym, aby zapewnić optymalny komfort cieplny i efektywność energetyczną? Dobór odpowiedniego rozstawu rur jest kluczowy i powinien być dostosowany do różnych czynników, takich jak zapotrzebowanie cieplne oraz rodzaj posadzki. W artykule znajdziesz praktyczne wskazówki, które pomogą Ci zrozumieć, jak zmniejszenie odstępów między rurami może poprawić wydajność ogrzewania, a także jakie są zalety i wady różnych układów. Odkryj, jak właściwie zaplanować swoją instalację, aby cieszyć się ciepłem w każdym pomieszczeniu!
Jak dobrać rozstaw rur w ogrzewaniu podłogowym?
| Typ pomieszczenia / Warunki | Zalecany rozstaw rur (cm) | Uzasadnienie |
|---|---|---|
| Łazienki i miejsca o większych stratach ciepła | 5–10 | Zapewnienie wyższej temperatury podłogi i komfortu cieplnego |
| Pomieszczenia mieszkalne (salon, sypialnia) | 10–20 | Typowy rozstaw dla utrzymania komfortu cieplnego |
| Pomieszczenia gospodarcze | 20–30 | Niższe wymagania termiczne |
| Obszary brzegowe | Gęściej niż w pozostałych obszarach | Utrzymanie komfortu cieplnego w strefach chłodnych |
Wybór rozstawu rur ma kluczowe znaczenie i zależy od kilku czynników, takich jak:
- zapotrzebowanie cieplne,
- izolacja podłogi,
- przewodność posadzki,
- rodzaj źródła ciepła.
Zazwyczaj przyjmuje się rozstaw między 10 a 30 cm. W pomieszczeniach mieszkalnych — salonie czy sypialni — najczęściej stosuje się odstępy 10–20 cm, natomiast w łazience i strefach o dużych stratach ciepła wartość ta spada do 5–15 cm (często 10–15 cm). Mniejsze odstępy między rurami zwiększają moc przypadającą na 1 m² i poprawiają równomierność nagrzewania, a przy tym pozwalają pracować układowi przy niższych temperaturach zasilania — to szczególnie ważne, gdy zapotrzebowanie cieplne jest wysokie lub gdy korzystamy z niskotemperaturowych źródeł, jak pompy ciepła.
Z kolei posadzki o dobrej przewodności ciepła, np. płytki ceramiczne czy wylewka anhydrytowa, zwykle dopuszczają szerszy rozstaw rur. Decyzję projektową trzeba także oprzeć na parametrach rur (materiał, średnica), grubości jastrychu oraz dopuszczalnej temperaturze powierzchni podłogi. Trzeba pamiętać, że wraz ze zmniejszaniem rozstawu rosną koszty i opory hydrauliczne — im gęściej ułożone przewody, tym większe ciśnienia i większe straty.
W praktyce przy typowym rozstawie na 1 m² przypada około 5–6 m bieżących rury, a jedna pętla zwykle obejmuje około 20 m²; maksymalna długość pętli najczęściej wynosi 100–120 m, rzadko dochodzi do 150 m, wszystko zależy od średnicy i oporów. Projektując instalację, warto uwzględnić rozmieszczenie mebli, kształt pomieszczeń i unikać ostrych załamań rur. Dobra izolacja termiczna podłogi to kolejny istotny element — poprawia efektywność i zmniejsza straty ciepła. Przy wyborze rozstawu zawsze należy uwzględnić wszystkie wymienione czynniki, by dopasować układ do konkretnego pomieszczenia i źródła ciepła.
Czy rozstaw rur zależy od źródła ciepła?
Pompy ciepła pracujące przy temperaturach zasilania 30–45°C wymagają gęstszego rozstawu rur — zwykle 10–15 cm — żeby zapewnić potrzebną moc grzewczą przy niskiej temperaturze wody. Natomiast kotły gazowe, które podają wodę w zakresie 50–70°C, pozwalają na szerszy rozstaw, najczęściej około 15 cm; dzięki temu długość pętli maleje, a instalacja jest tańsza. Kotły kondensacyjne najlepiej wykorzystują swoją sprawność przy niskiej temperaturze powrotu, więc w praktyce przy zasilaniu 45–60°C rozstaw rur zwykle wynosi 12–15 cm.
W domach pasywnych i dobrze izolowanych, gdzie zapotrzebowanie cieplne wynosi około 15–30 W/m², można stosować rozstaw 15–20 cm przy zasilaniu 25–40°C. Orientacyjne moce powierzchniowe zależą od rozstawu i typu posadzki:
- przy 10 cm typowe wartości to 80–120 W/m²,
- przy 15 cm — 50–90 W/m².
Te liczby będą się różnić w zależności od przewodności posadzki oraz faktycznej temperatury zasilania. Gęstsze układy zwiększają wymagany przepływ, liczbę pętli i parametry pompy, co przekłada się na wyższe opory hydrauliczne i konieczność innego doboru kolektorów. Obniżenie temperatury zasilania o około 5°C zwykle poprawia współczynnik COP pompy ciepła o 3–5%, co obniża koszty eksploatacji — pod warunkiem właściwie dobranego rozstawu rur. Przy projektowaniu trzeba więc oprzeć się na obliczeniach zapotrzebowania cieplnego oraz uwzględnić parametry źródła ciepła: temperaturę wody, wymaganą moc i ograniczenia hydrauliczne instalacji.
Jaką moc grzewczą daje rozstaw 10 cm?
Przy rozstawie rur 10 cm moc powierzchniowa zwykle wynosi 70–90 W/m² przy temperaturze zasilania około 35°C. Jeśli podniesiemy temperaturę wody do 45/35°C, wydajność może przekroczyć 100 W/m².
Dla porównania: łazienka o powierzchni 10 m² przy średniej mocy 80 W/m² będzie potrzebować około 800 W mocy grzewczej. Taki gęsty układ rur stosuje się w pomieszczeniach o dużych stratach ciepła lub gdy pompa ciepła pracuje przy niskich temperaturach zasilania — pozwala to osiągnąć wymaganą moc bez zwiększania temperatury wody.
Minusem jest jednak:
- większe zużycie materiału,
- wyższy opór hydrauliczny,
- konieczność większego przepływu,
- mocniejsza pompa lub zastosowanie rur o większej średnicy.
Przy projektowaniu instalacji warto też uwzględnić:
- przewodność posadzki — np. płytki ceramiczne poprawiają transfer ciepła,
- grubość jastrychu,
- jakość izolacji termicznej.
Dokładne doboru mocy najlepiej dokonać korzystając z kalkulatora inżynierskiego i danych dotyczących temperatury zasilania, oporu hydraulicznego oraz rodzaju posadzki.
Jak długa powinna być pętla grzewcza?
Optymalna długość pętli grzewczej to zwykle około 80–100 m, a w praktyce rzadko przekracza 100–120 m. Pętle zbliżające się do 150 m występują sporadycznie i wymagają szczegółowej analizy hydraulicznej. Im dłuższa pętla, tym większe opory przepływu — skutkuje to spadkiem ciśnienia i koniecznością zwiększenia wydajności pompy. Długi obieg może też obniżać temperaturę zasilania, co w efekcie daje nierównomierne ogrzewanie powierzchni.
Długość pętli zależy od średnicy rur:
- dla PEX 16 mm zwykle nie przekracza się 100 m,
- natomiast rury wielowarstwowe 17–20 mm mogą pozwolić na 120–150 m przy akceptowalnych oporach.
W praktyce lepiej rozważyć kilka krótszych pętli zamiast jednej bardzo długiej — poprawia to hydraulikę i wyrównuje rozkład ciepła. Kolektor warto umieścić centralnie względem pętli, co skraca długości przewodów i ułatwia odpowietrzanie. W dużych pomieszczeniach sensowne jest zastosowanie 2–4 pętli dla wydzielenia stref; zmniejsza to straty ciepła i upraszcza regulację. Ostateczną długość każdej pętli należy potwierdzić obliczeniami oporów hydraulicznych oraz projektem instalacji.

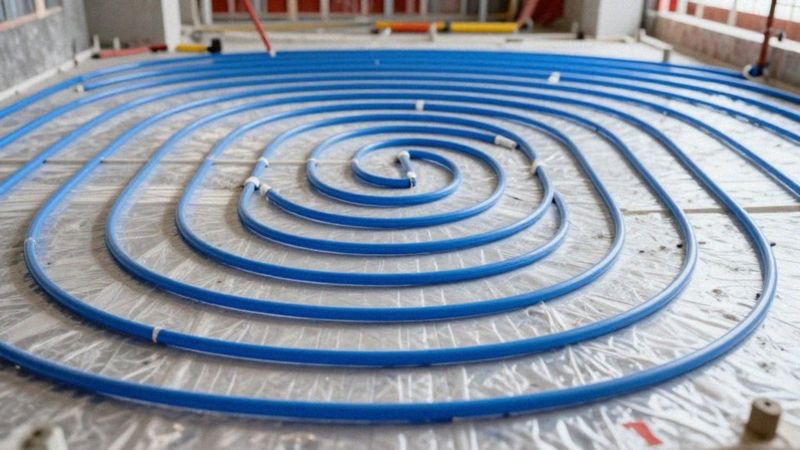

Kiedy wybrać układ spiralny zamiast meandrycznego?
Układ spiralny zapewnia bardziej równomierne nagrzewanie płyty podłogowej niż konfiguracja meandryczna, dlatego różnice temperatur między obwodem a środkiem są mniejsze. To dobre rozwiązanie, gdy zależy ci na jednolitej temperaturze w całym pomieszczeniu — zwłaszcza w dużych wnętrzach powyżej 25–30 m², takich jak salony czy otwarte przestrzenie dzienne.
Sprawdzi się też przy podłogach o wysokiej przewodności cieplnej (np. płytki, kamień), gdy chcesz uniknąć miejsc zbyt zimnych lub nadmiernie nagrzanych. Jeśli w pokoju są duże okna albo zimne ściany zewnętrzne, spiralne prowadzenie rur pomaga zminimalizować wpływ mostków chłodzących. Również przy niskotemperaturowych źródłach ciepła — na przykład pompach ciepła — lepsze rozprowadzenie ciepła przy niższych parametrach roboczych jest dużą zaletą.
Dodatkowo układ ten ogranicza gradienty temperatury w rozległych pętlach lub przy centralnym zasilaniu kolektora. Ma jednak też minusy:
- montaż zwykle jest bardziej pracochłonny i droższy,
- wymaga więcej materiałów,
- precyzyjniejszego projektowania tras kolektorów.
W pomieszczeniach o nieregularnych kształtach instalacja spiralna może być trudniejsza do wykonania. Jako tańszą i szybszą alternatywę w małych pomieszczeniach warto rozważyć układ meandryczny. W dużych wnętrzach praktycznym kompromisem bywa połączenie obu rozwiązań — spiralnie ułożone pętle w centralnej strefie i gęstsze obiegi przy krawędziach, co poprawia komfort, niepotrzebnie nie zawyżając kosztów.
Dlaczego pętle brzegowe powinny być gęstsze?
Mostek chłodny przy ścianach i dużych przeszkleniach obniża temperaturę powierzchni podłogi, co daje odczucie zimna. Dlatego przy krawędziach układa się gęstsze pętle brzegowe, które ograniczają straty ciepła i podnoszą komfort przy samej podłodze. W praktyce rozstaw rur w tych strefach wynosi zwykle:
- 5–10 cm,
- 10 cm na newralgicznych odcinkach, na przykład przy oknach lub drzwiach zewnętrznych.
Takie rozmieszczenie niweluje zimne listwy i pozwala uzyskać bardziej równomierny rozkład temperatur niż w centrum pomieszczenia. Trzeba pamiętać, że gęstsze prowadzenie rur zwiększa zużycie materiału oraz opory hydrauliczne, dlatego projekt trzeba dostosować — korekta dotyczy:
- długości pętli,
- średnicy rur,
- do boru pompy.
Optymalne rozwiązanie łączy więc gęstsze pętle przy krawędziach z dobrą izolacją termiczną oraz odpowiednio ustawionym źródłem ciepła. Przy planowaniu warto także uwzględnić układ mebli, jak szafy wnękowe czy zabudowy kuchenne, i unikać prowadzenia rur pod stałymi elementami, gdzie przekazywanie ciepła nie jest potrzebne. Ostateczny rozstaw powinien wynikać z obliczeń strat ciepła w strefach brzegowych i analizy izolacji podłogi.
