Jak podłączyć magazyn energii do falownika? Praktyczny przewodnik i schemat

Jak podłączyć magazyn energii do falownika — przykładowy schemat?

Istnieją dwie podstawowe metody podłączenia magazynu energii do systemu fotowoltaicznego:

• układ DC-coupled - panele przesyłają prąd stały wprost do falownika hybrydowego, który skrywa w sobie ogniwo LiFePO4. Zastosowanie przetwornicy DC-DC skraca ścieżkę konwersji, co znacząco podnosi sprawność całego układu,
• układ AC-coupled - prąd stały zamieniany jest na zmienny przez działający już inwerter on-grid. Nadmiar wyprodukowanej energii trafia do baterii przy wsparciu dodatkowego urządzenia zwanego inwerterem bateryjnym. Wymaga to jednak poprowadzenia zarówno przewodów stałoprądowych, jak i zmiennoprądowych, które spinają akumulatory z domową rozdzielnicą.

Sercem takiego systemu jest zawsze licznik z przekładnikami prądowymi, nieustannie śledzący bilans energii między budynkiem a siecią publiczną. Dla zachowania bezpieczeństwa instalację wyposaża się w wyłączniki nadmiarowoprądowe i różnicowoprądowe, chroniące przed skutkami zwarć. Całość spina protokół komunikacyjny BMS, czuwający nad kondycją baterii i inteligentnym zarządzaniem jej pojemnością. Podczas prac montażowych fachowiec musi każdorazowo zweryfikować zgodność napięć, ponieważ staranne ułożenie okablowania jest fundamentem stabilnej pracy całej instalacji PV.

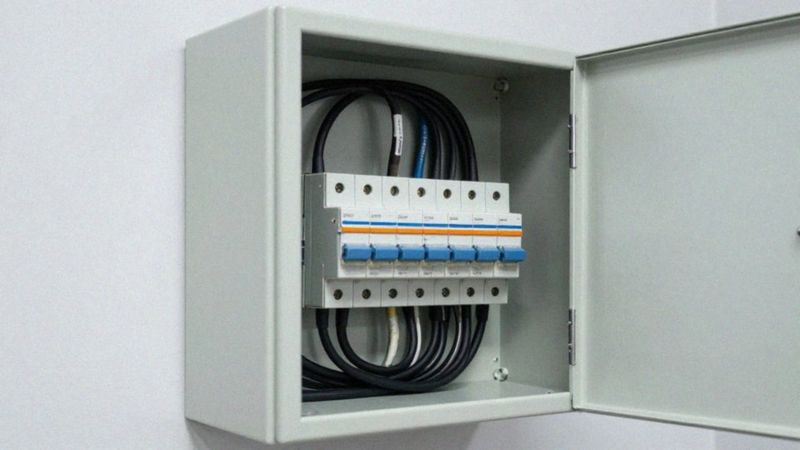

Jakie komponenty są potrzebne do podłączenia magazynu energii?

Montaż domowego magazynu energii to proces wymagający starannego doboru certyfikowanych komponentów, które gwarantują zarówno stabilność działania, jak i pełne bezpieczeństwo domowników. Fundamentem systemu są akumulatory – najczęściej oparte na technologii LiFePO4 – których pojemność musi być precyzyjnie dopasowana do realnego zapotrzebowania energetycznego budynku.

Kluczową rolę w każdym module pełni system BMS. Dba on o optymalne parametry pracy ogniw, zabezpiecza je przed przeładowaniem oraz pośredniczy w wymianie danych z falownikiem hybrydowym lub dedykowanym inwerterem. Aby cała instalacja funkcjonowała poprawnie, niezbędne są:

• wysokiej jakości przewody zasilające o odpowiednim przekroju,
• kable komunikacyjne umożliwiające transmisję sygnałów między baterią a jednostką sterującą,
• liczniki energii lub przekładniki prądowe, przesyłające bieżące dane do systemu EMS.

Wszelkie zabezpieczenia nadprądowe i różnicowoprądowe powinny znaleźć swoje miejsce w dedykowanej rozdzielnicy, chroniąc system przed wszelkimi anomaliami elektrycznymi. W bardziej rozbudowanych rozwiązaniach montuje się dodatkowe regulatory napięcia lub przetwornice DC-DC, zależnie od wybranej konfiguracji.

Pamiętaj, że kluczem do efektywnej autokonsumpcji energii nie jest tylko jakość samych podzespołów, ale przede wszystkim ich pełna kompatybilność, potwierdzona certyfikatami producentów. Właściwe dobranie okablowania AC oraz DC stanowi o wydajności całego projektu na lata.

AC czy DC: który układ wybrać?

Wybór między architekturą AC-coupled a DC-coupled to decyzja, która bezpośrednio przekłada się na opłacalność oraz wydajność domowej elektrowni. Rozwiązanie typu DC-coupled wyróżnia się wyższą sprawnością, ponieważ prąd z paneli trafia do baterii niemal bezpośrednio, omijając zbędne procesy konwersji. Zastosowanie przetwornicy DC-DC minimalizuje straty przesyłowe, choć wymaga inwestycji w falownik hybrydowy, co najlepiej sprawdza się przy projektowaniu całkiem nowych instalacji.

Zupełnie inaczej wygląda sytuacja, gdy myślimy o modernizacji już działającego systemu. W przypadku tradycyjnych inwerterów sięgnięcie po układ AC-coupled pozwala uniknąć kosztownej wymiany sprzętu. Integracja magazynu energii odbywa się wtedy za pomocą dodatkowego inwertera bateryjnego, który bezproblemowo współpracuje z istniejącą infrastrukturą. Choć technologia ta wymusza podwójną konwersję prądu i generuje nieco wyższe straty, w wielu przypadkach oferuje znacznie lepszy stosunek nakładów do korzyści płynących ze zwiększonej autokonsumpcji.

Wybierając optymalny model, należy przede wszystkim zwrócić uwagę na plany dotyczące zasilania awaryjnego. Warto pamiętać, że około 95% standardowych falowników jest w pełni kompatybilnych z systemami AC-coupled, co czyni to rozwiązanie wyjątkowo elastycznym. Przed ostatecznym zakupem dobrze jest wykonać fachową analizę projektu, uwzględniając możliwość przyszłego powiększenia instalacji, co zagwarantuje nie tylko oszczędności, ale również oczekiwaną stabilność energetyczną budynku.

Czy potrzebny jest falownik hybrydowy?

Decyzja między montażem zupełnie nowego sprzętu a modernizacją działającej już instalacji powinna zawsze wynikać z indywidualnych celów inwestycyjnych. Jeśli planujesz system od podstaw, falownik hybrydowy będzie optymalnym wyborem. Urządzenie to płynnie zarządza przepływami energii pomiędzy:

• panelami fotowoltaicznymi,
• magazynem prądu,
• siecią zewnętrzną.

Całkowicie eliminując konieczność stosowania dodatkowych konwerterów, takie rozwiązanie nie tylko podnosi efektywność w procesach ładowania i rozładowania baterii, ale także wyraźnie redukuje straty wynikające z konwersji. Co więcej, falownik hybrydowy pełni funkcję zasilania awaryjnego, gwarantując ciągłość pracy domowych urządzeń nawet podczas nagłych przerw w dostawie prądu. Skuteczna integracja akumulatorów z takim systemem otwiera też drogę do znacznie lepszego zarządzania autokonsumpcją, co okazuje się szczególnie cenne, gdy korzystamy z pomp ciepła lub grzałek elektrycznych.

W przypadku chęci unowocześnienia istniejących instalacji typu on-grid, ciekawą alternatywą jest inwerter bateryjny w układzie AC-coupled. Pozwala on na przechwytywanie nadwyżek energii bezpośrednio po stronie prądu zmiennego, dzięki czemu unikamy kosztownej wymiany dotychczasowego urządzenia. Zanim jednak podejmiesz finalną decyzję, sprawdź kompatybilność sprzętu z systemem BMS oraz upewnij się, że nominalna moc instalacji jest odpowiednio dopasowana. Zapewni to stabilną komunikację z systemem zarządzania energią, znanym jako EMS, oraz zagwarantuje precyzyjny odczyt nadwyżek.

Wybierając konkretny model, na przykład od sprawdzonych producentów pokroju Growatt czy EASUN, należy dopasować parametry do wydajności posiadanych modułów PV oraz pojemności akumulatorów. Pamiętaj, że brak zgodności między protokołami BMS a falownikiem bywa częstą przyczyną problemów z kontrolowaniem stanu naładowania baterii. Inwestycja w sprawdzone rozwiązanie hybrydowe jest w pełni uzasadniona, jeśli priorytetem jest dla Ciebie maksymalizacja uzysków energetycznych przy jednoczesnym zapewnieniu pełnego bezpieczeństwa zasilania.

Jak zapewnić komunikację BMS z falownikiem?

Prawidłowa współpraca między systemem BMS a inwerterem wymaga wykorzystania sprawdzonych standardów transmisji szeregowej, takich jak:

• RS485,
• CAN.

Kluczem do sukcesu jest tu właściwe wpięcie przewodu komunikacyjnego w dedykowane gniazda na obudowie urządzeń, przy ścisłym przestrzeganiu schematu pinów z dokumentacji producenta. Niestety, to właśnie błędy w ich mapowaniu są najczęstszą przyczyną problemów z przesyłem danych. Oprócz samej warstwy fizycznej, znaczenie ma także konfiguracja programowa. Zadaniem instalatora jest dopasowanie protokołów – ustawienie:

• prędkości transmisji (baud rate),
• adresu ID,
• odpowiedniego trybu pracy portu.

Dzięki tak przygotowanym danym nowoczesne systemy EMS mogą dynamicznie optymalizować cykle ładowania i rozładowania baterii, uwzględniając ich rzeczywisty stan naładowania (SoC) oraz narzucone limity prądowe. W rozbudowanych instalacjach typu IoT warto rozważyć użycie:

• konwerterów protokołów,
• modułów ESP32.

Pozwalają one na zdalny podgląd energii i wygodną automatyzację adresowania urządzeń poprzez aplikacje mobilne. Warto przy tym pamiętać o odpowiednim ekranowaniu przewodów, co skutecznie minimalizuje zakłócenia elektromagnetyczne i dba o stabilność sygnału. Po zakończeniu fizycznego montażu niezbędne są testy funkcjonalne, w trakcie których sprawdzamy, czy inwerter poprawnie odczytuje kluczowe parametry:

• temperaturę ogniw,
• napięcie,
• aktualny prąd ładowania.

Jeśli pojawią się jakiekolwiek rozbieżności, jedynym wyjściem może okazać się wsparcie techniczne producenta, aktualizacja oprogramowania lub kalibracja systemu. Pamiętajmy, że bez bezbłędnej integracji nie ma mowy o inteligentnym zarządzaniu magazynem energii, co w praktyce poważnie ogranicza efektywność autokonsumpcji w połączeniu z siecią publiczną.

Jakie zabezpieczenia instalacji są konieczne?

O bezpieczeństwie instalacji elektrycznej decyduje przede wszystkim jakość zastosowanych podzespołów. Wykorzystanie certyfikowanych komponentów to fundament, który skutecznie minimalizuje ryzyko awarii. Wśród kluczowych elementów wymienić należy:

• wyłączniki nadprądowe, błyskawicznie reagujące na wszelkie przeciążenia,
• wyłączniki różnicowoprądowe, niezbędne w nowoczesnych systemach ze względu na ochronę przed porażeniem i upływem prądu.

W projektach bazujących na magazynach energii wyzwania są nieco inne. Niezbędne staje się stosowanie:

• dedykowanych bezpieczników DC,
• zabezpieczeń przeciwzwarciowych.

Aby ogniwa nie uległy przeładowaniu, kluczowe jest wpięcie w układ regulatora napięcia, a nad stanem technicznym akumulatorów w czasie rzeczywistym stale czuwa system BMS. Nie można bagatelizować kwestii montażowych. Rygorystyczne normy dotyczące okablowania nakazują stosowanie przewodów z odpowiednią izolacją, odpornych na uszkodzenia mechaniczne. Aby wyeliminować błędy w polaryzacji, prace powinny być prowadzone w oparciu o czytelne schematy, najlepiej z udziałem wykwalifikowanych fachowców.

Pamiętajmy również o odpowiedniej wentylacji akumulatorów – dbałość o właściwy obieg powietrza znacząco wydłuża ich żywotność i chroni przed niebezpiecznym przegrzaniem. Każdy system wymaga jednak czegoś więcej niż tylko poprawnego montażu – konieczna jest regularna konserwacja. Rutynowe przeglądy, obejmujące kontrolę połączeń, weryfikację izolacji oraz analizę logów systemowych, pozwalają utrzymać instalację w pełnej sprawności.

W układach AC-coupled nie można zapomnieć o dodatkowych zabezpieczeniach przy wejściu inwertera bateryjnego, które zapewniają niezbędną separację od sieci głównej. Stosując sprawdzone rozwiązania, gwarantujemy nie tylko stabilną pracę całego systemu, ale przede wszystkim spokój i bezpieczeństwo domowników.

Kto powinien instalować magazyn energii?

Montaż domowego magazynu energii to zadanie dla fachowców, którzy doskonale znają tajniki elektrotechniki oraz aktualne normy dotyczące odnawialnych źródeł energii. Powierzając prace certyfikowanej firmie, unikasz ryzyka uszkodzenia sprzętu czy utraty gwarancji, które często wynikają z samodzielnych prób ingerencji w przyłącza DC i AC.

Profesjonalny instalator nie tylko zajmie się techniczną stroną przedsięwzięcia, ale przeprowadzi Cię przez cały proces – od przygotowania projektu, aż po uruchomienie systemu. Kluczem do wydajności jest właściwe dopasowanie ogniw LiFePO4 do mocy falownika hybrydowego, co stanowi fundament konsultacji technicznej.

Ekspert dba o to, by system zarządzania energią (EMS) w pełni rozumiał się z bateriami, konfigurując komunikację między BMS a inwerterem. Wykorzystanie standardowych protokołów, takich jak CAN czy RS485, pozwala na precyzyjny podgląd pracy całego systemu.

Równie istotną kwestią jest poprawne wpięcie liczników i przekładników prądowych, które bezpośrednio przekłada się na wyższą autokonsumpcję w rozliczeniach net-billing. Po finalnym ustawieniu parametrów, takich jak pojemność użytkowa czy napięcie, instalator przeszkoli Cię w zakresie bezpiecznej obsługi urządzenia.

Warto postawić na długofalową współpracę z firmą, która przeprowadzi okresowe przeglądy i pomoże w dalszej rozbudowie instalacji. Jeśli w przyszłości zdecydujesz się na montaż pompy ciepła lub powiększenie zasobów energii, zaufany zespół sprawnie dostosuje istniejącą infrastrukturę. Dzięki takiemu wsparciu zyskujesz pewność, że zasilanie awaryjne nie zawiedzie w kryzysowej sytuacji, a cały system będzie pracował stabilnie przez długie lata.
