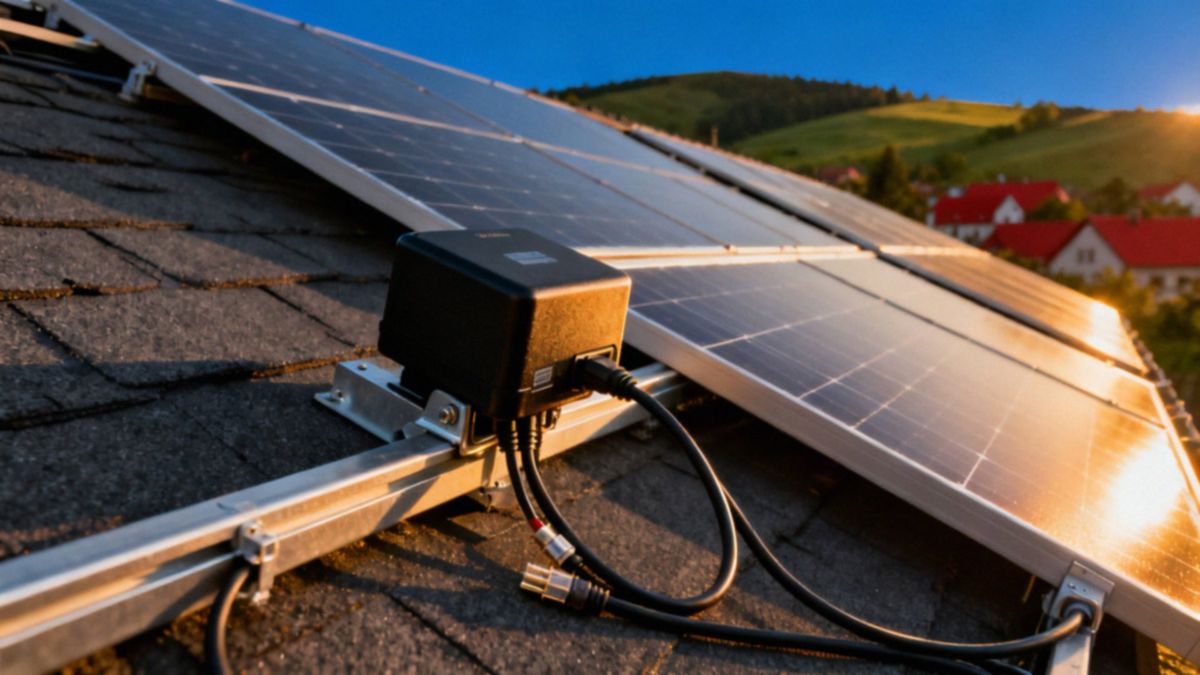

Jak podłączyć optymalizator mocy? Krok po kroku do skutecznej instalacji

Co to jest optymalizator mocy?

Optymalizator mocy to niewielki moduł montowany tuż przy panelu fotowoltaicznym, który odpowiada za inteligentne zarządzanie energią. Urządzenie to precyzyjnie steruje prądem i napięciem każdego modułu z osobna, co pozwala wyeliminować straty energii wynikające z nierównej pracy poszczególnych paneli w całym szeregu.

Aby system działał bez zarzutu, kluczowe jest dobranie parametrów optymalizatora – takich jak:

• moc znamionowa,
• maksymalne natężenie.

W praktyce inwestycja w optymalizację pozwala zwiększyć uzyski energii nawet o jedną czwartą, szczególnie w miejscach, gdzie nasłonecznienie bywa zmienne lub okresowo ograniczone. Użytkownik zyskuje także dostęp do szczegółowej diagnostyki, widząc wydajność każdego elementu instalacji w czasie rzeczywistym.

Co istotne, technologia ta realnie podnosi poziom bezpieczeństwa, umożliwiając szybkie obniżenie napięcia w sytuacjach awaryjnych, co bezpośrednio zapobiega powstawaniu niebezpiecznych zjawisk typu hot-spot. Planując montaż takiego systemu, warto jedynie pamiętać o upewnieniu się, że protokoły komunikacyjne są w pełni kompatybilne z wybranym inwerterem. Solidne wykonanie tych urządzeń gwarantuje, że instalacja będzie pracować wydajnie przez długie lata, bez względu na kaprysy pogody.

Jak podłączyć optymalizator do inwertera i sprawdzić polaryzację?

Aby zainstalować optymalizator mocy, należy wpiąć go szeregowo pomiędzy moduł fotowoltaiczny a przewody biegnące do inwertera. Zanim przejdziesz do działania, pamiętaj o całkowitym wyłączeniu falownika i odcięciu dopływu prądu za pomocą dedykowanych rozłączników.

Sam montaż opiera się na wykorzystaniu złączy MC4. Dobierz przekrój przewodów – zazwyczaj wystarcza 4 mm² lub 6 mm² – pamiętając, by był on zgodny z wymogami prądowymi konkretnego modelu, jak choćby M1600 lub M2640. Wejście urządzenia łączymy bezpośrednio z wyjściem panelu. Tutaj kluczowa jest dbałość o polaryzację: plus musi trafić do plusa, a minus do minusa. Pomyłka w tym zakresie może trwale uszkodzić delikatną elektronikę.

Gdy ten etap jest gotowy, wyjście optymalizatora wpinamy w szereg, tworząc string prowadzący do inwertera. Poprawność prac warto potwierdzić za pomocą miernika wielofunkcyjnego. Sprawdź ciągłość obwodów, napięcie wyjściowe oraz upewnij się, że biegunowość zgadza się ze wszystkimi oznaczeniami. Po stronie samego falownika koniecznie zweryfikuj, czy łączne napięcie całego szeregu oraz natężenie prądu mieszczą się w wytycznych producenta.

Finałem jest konfiguracja komunikacji przez specjalistyczne oprogramowanie, co umożliwi szczegółowy monitoring pracy każdego modułu z osobna. Podczas montażu zawsze stosuj się do wskazówek producenta, używaj atestowanych narzędzi izolowanych i dopilnuj pełnej szczelności wszystkich połączeń.

Czy optymalizator pomaga przy zacienieniu paneli fotowoltaicznych?

Optymalizatory mocy to skuteczne rozwiązanie, które pozwala niwelować straty energii wynikające z zacienienia. Urządzenia te indywidualnie dopasowują punkt mocy maksymalnej dla każdego modułu systemu PV. Dzięki temu, nawet jeśli część instalacji znajdzie się w cieniu komina czy drzewa, wydajność całego układu nie ucierpi, a praca pozostałych, niezasłoniętych paneli pozostanie w pełni efektywna.

W trudnych warunkach terenowych takie podejście potrafi zwiększyć uzysk energii od 5 do 25 procent. Jest to szczególnie przydatne na dachach o skomplikowanej geometrii, gdzie zachowanie jednolitej orientacji modułów bywa wyzwaniem. Co więcej, technologia ta skutecznie zapobiega powstawaniu tzw. zjawiska hot-spot, będącego efektem niedopasowania prądowego ogniw.

Przeczytaj teżJak wyłączyć fotowoltaikę? Bezpieczny przewodnik krok po kroku

Planując inwestycję, trzeba jednak uwzględnić, że optymalizatory pobierają niewielką ilość energii do własnego zasilania, co podnosi początkowe koszty montażu. Dobrą praktyką jest łączenie modułów w konfiguracji szeregowej; zazwyczaj jeden optymalizator obsługuje dwie jednostki, pod warunkiem, że są one ustawione w tym samym kierunku.

Warto postawić na regularne monitorowanie pracy instalacji, co pozwoli precyzyjnie ocenić realne korzyści płynące z optymalizacji w różnych warunkach pogodowych.

Jak sprawdzić zgodność optymalizatora z instalacją fotowoltaiczną?

Weryfikacja kompatybilności zaczyna się od zestawienia kart katalogowych optymalizatora z parametrami modułów PV oraz inwertera. Kluczowe jest, aby maksymalne napięcie wejściowe i natężenie prądu urządzenia współgrały z charakterystyką elektryczną paneli, a łączna moc modułów nie przekraczała nominalnych możliwości optymalizatora. Projektant musi również upewnić się, że wybrana topologia jest wspierana, określając przy tym liczbę szeregowo podłączonych jednostek oraz ich orientację w przestrzeni.

Nie można zapomnieć o sprawdzeniu zgodności z wykazem inwerterów oraz obsługiwanymi protokołami, takimi jak:

• RS485,
• PLC.

Wszelkie szczegóły dotyczące wersji oprogramowania, procedur parowania czy fizycznego montażu złączy MC4 i dedykowanego okablowania 4 mm² lub 6 mm², najlepiej zawsze konsultować bezpośrednio w instrukcji producenta, np. w modelach serii M1600 lub M2640. Po fizycznym montażu, niezbędna jest aktualizacja dokumentacji projektowej o nowy schemat instalacji.

Przed finalnym uruchomieniem systemu trzeba przeprowadzić:

• testy ciągłości obwodów,
• pomiary napięcia,
• dbając o to, by zabezpieczenia AC i DC spełniały lokalne wymogi techniczne.

Praktycznym krokiem jest wykorzystanie dedykowanego oprogramowania do analizy przesyłu danych, co pozwoli potwierdzić poprawność komunikacji z inwerterem. Rzetelne udokumentowanie wyników tych testów to inwestycja, która znacznie ułatwi przyszłe prace serwisowe i ewentualną rozbudowę całej instalacji fotowoltaicznej.

Jak zamocować optymalizator na ramie panelu?

Kluczowy etap instalacji stanowi wybór miejsca montażu na dolnej sekcji tylnej ramy panelu, co znacząco poprawia stabilność konstrukcji i chroni podzespoły przed wilgocią. Należy zadbać o to, by podłoże było płaskie, zapewniając przy tym swobodny dostęp do złączy MC4 oraz niezakłóconą cyrkulację powietrza wokół elektroniki.

Sam proces mocowania powinien odbywać się wyłącznie przy użyciu dedykowanych elementów dostarczonych przez producenta. Dokręcając śruby i uchwyty, warto zachować wyczucie, aby nie uszkodzić obudowy urządzenia ani samej ramy modułu. Jeśli wymagają tego wytyczne techniczne, zastosuj dodatkowe uszczelki lub podkładki izolujące, które znacząco wpłyną na żywotność systemu.

Niezwykle istotne jest także prawidłowe prowadzenie kabli, które należy zabezpieczyć przed naprężeniami mechanicznymi oraz kontaktem z ostrymi krawędziami stelaża. Wykorzystując opaski i uchwyty kablowe, zachowaj odpowiednie luzy, chroniąc tym samym złącza przed niepotrzebnym obciążeniem.

Pamiętaj o zasadach BHP:

• używaj atestowanych narzędzi,
• załóż odzież ochronną,
• zawsze wykonuj prace przy wyłączonym inwerterze.

Po zakończeniu montażu upewnij się, że połączenia są stabilne i szczelne, a konstrukcja nie wykazuje niepożądanych luzów. Na koniec nanieś dane o lokalizacji optymalizatora na schemat instalacji i wyraźnie oznacz przewody, co znacznie usprawni ewentualne przyszłe prace serwisowe.

Które testy wykonać po instalacji optymalizatorów?

Gdy instalacja optymalizatorów dobiegnie końca, kluczowe staje się przeprowadzenie rzetelnych testów, które zagwarantują bezpieczeństwo i wydajność całego układu. Zacznij od dokładnych oględzin:

• sprawdź, czy mocowania są stabilne,
• złącza MC4 solidnie zaciśnięte,
• przewody ułożone w sposób wykluczający przetarcia.

Kolejnym krokiem jest sprawdzenie ciągłości obwodów multimetrem, co pozwoli wyeliminować ewentualne zwarcia i zweryfikować poprawną polaryzację DC. Warto również zweryfikować napięcie wyjściowe każdego urządzenia, zestawiając uzyskane wyniki z kartą katalogową modułów. Pamiętaj, aby potwierdzić, czy natężenie prądu mieści się w przewidzianych przez producenta widełkach.

Przeczytaj teżCzy wyłączać fotowoltaikę podczas burzy? Bezpieczeństwo i ryzyka

Po uruchomieniu inwertera przyglądaj się pracy systemu oraz reakcji zabezpieczeń prądu stałego i zmiennego – to pomoże szybko wyłapać ewentualne nieprawidłowości. Nie zapomnij o sprawdzeniu komunikacji między komponentami. Upewnij się, że dane płynnie trafiają do inwertera, a platforma do monitoringu poprawnie raportuje działanie poszczególnych modułów.

Warto na tym nie poprzestawać i przeprowadzić testy w warunkach rzeczywistych; dłuższa obserwacja pozwoli ocenić, czy uzyski energii odpowiadają prognozom, co jest doskonałym sposobem na wczesne wykrywanie usterek. Na koniec zadbaj o dokumentację – wszystkie pomiary wraz z precyzyjną mapą połączeń powinny znaleźć się w schemacie instalacji. Taka baza wiedzy znacząco ułatwi przyszły serwis i pozwoli cieszyć się bezawaryjną pracą systemu PV przez lata.
