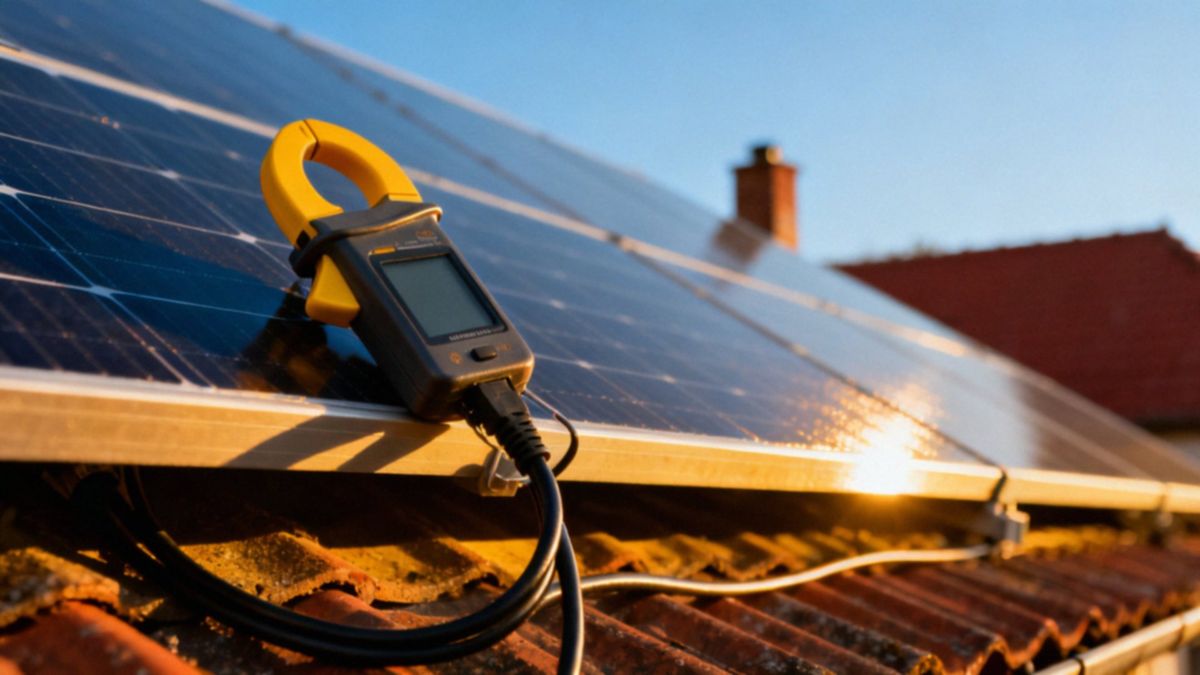

Jak sprawdzić, ile amper daje panel fotowoltaiczny? Poradnik pomiarów i obliczeń

Ile amperów daje panel fotowoltaiczny?

Współczesne panele fotowoltaiczne o mocy 450 W w standardowych warunkach pomiarowych (STC) pracują z prądem w punkcie maksymalnym (Imp) rzędu 10,5–11,5 A. Wartość prądu zwarciowego (Isc) plasuje się zazwyczaj nieco wyżej, oscylując wokół 11–12 A. Dane te stanowią fundament przy projektowaniu bezpiecznych instalacji oraz precyzyjnym dobieraniu regulatorów ładowania.

Warto jednak pamiętać, że rzeczywiste natężenie prądu DC jest dynamiczne i bezpośrednio uzależnione od aktualnego nasłonecznienia. Na finalny uzysk energii wpływa szereg czynników:

• kąt padania promieni słonecznych,
• temperatura samych modułów,
• osiadający na ich powierzchni kurz,
• zabrudzenia.

Szczegółowe specyfikacje producenta zawsze odnajdziesz na tabliczce znamionowej, jednak odzwierciedlają one jedynie wyniki testów laboratoryjnych. Aby sprawdzić realną wydajność systemu w terenie, posługujemy się podstawową zależnością fizyczną P = U x I. Znając moc panelu oraz aktualne napięcie robocze, niemal błyskawicznie obliczysz natężenie prądu. Zrozumienie tych prostych relacji pozwala znacznie trafniej oceniać pracę instalacji PV w obliczu zmiennej pogody.

Jak odczytać amperaż z tabliczki znamionowej?

Aby poznać parametry prądowe ogniwa, wystarczy rzucić okiem na tabliczkę znamionową i odszukać oznaczenia Imp oraz Isc. Pierwszy z nich, Imp, określa natężenie w punkcie mocy maksymalnej w warunkach STC – to właśnie na ten wskaźnik należy patrzeć, sprawdzając rzeczywistą wydajność modułu. Drugim kluczowym parametrem jest Isc, czyli prąd zwarciowy, niezbędny przy projektowaniu zabezpieczeń i sprawdzaniu stanu technicznego instalacji. Zazwyczaj Isc przewyższa Imp o około 5–10%.

Należy jednak pamiętać, że powyższe dane bazują na laboratoryjnym standardzie STC, zakładającym nasłonecznienie na poziomie 1000 W/m² oraz temperaturę ogniw wynoszącą 25°C. W codziennej eksploatacji wyniki niemal zawsze będą inne. Zarówno temperatura otoczenia, jak i stopień nasłonecznienia, przypadkowe zacienienia czy nawet zwykłe zabrudzenia powierzchni paneli sprawiają, że osiągi instalacji nieustannie się zmieniają.

Jak obliczyć ampery z mocy panelu?

Natężenie prądu w punkcie mocy maksymalnej (Imp) najprościej wyznaczysz dzieląc moc ogniwa (Pmax) przez jego napięcie robocze (Vmp). Wyobraź sobie panel o mocy 450 W pracujący pod napięciem 40 V – w takim układzie przez przewody popłynie prąd o natężeniu 11,25 A.

Znajomość tej wartości jest niezwykle istotna, gdyż to właśnie ona determinuje, jaki regulator ładowania – MPPT czy PWM – będzie odpowiedni dla Twojej instalacji oraz jak grubych kabli powinieneś użyć, by system pracował bez strat. W praktyce warto pamiętać o podstawowej zależności P = U x I, która pozwala weryfikować uzyski w konkretnych warunkach środowiskowych.

Musisz mieć na uwadze, że parametry takie jak:

• napięcie otwartego obwodu (Voc),
• napięcie nominalne (Vmp)

nie są stałe i zmieniają się wraz z temperaturą ogniw. Planując domową elektrownię słoneczną, najlepiej wesprzeć się dedykowanymi kalkulatorami fotowoltaicznymi oraz informacjami zawartymi w kartach katalogowych konkretnego sprzętu. Pamiętaj też o marginesie błędu: producenci stosują pewne tolerancje produkcyjne, co oznacza, że rzeczywista moc szczytowa modułu może odbiegać od danych na etykiecie o kilka procent. Uwzględnienie tego drobnego niedopasowania na etapie projektowania pozwoli uniknąć przykrych niespodzianek przy finalnym uruchomieniu układu.

Kiedy i jak bezpiecznie zmierzyć prąd zwarciowy Isc?

Pomiar prądu zwarciowego, znanego jako Isc, stanowi kluczowy element diagnostyki fotowoltaiki, pozwalając wykryć mikropęknięcia czy degradację ogniw. Aby uzyskać miarodajne rezultaty, zadbaj o:

• słoneczny dzień,
• odpowiednie nasłonecznienie.

Zanim przejdziesz do działania, całkowicie odizoluj panel od reszty instalacji, w tym od inwertera, akumulatorów oraz regulatora ładowania. Do przeprowadzenia testu najlepiej sprawdzi się miernik cęgowy DC, który oferuje wyższy poziom bezpieczeństwa dzięki możliwości odczytu bez konieczności rozłączania obwodu. Jeśli korzystasz z cyfrowego multimetru, ustaw pokrętło na zakres prądu stałego powyżej spodziewanej wartości Isc, zazwyczaj przekraczającej 20 A. Przyrząd podłącz szeregowo między biegunami panelu, pamiętając, by sam pomiar trwał zaledwie kilka sekund. Takie krótkie obciążenie chroni ogniwa przed przegrzaniem i zbędnym stresem termicznym.

Podczas pracy nigdy nie zapominaj o zasadach BHP, zakładając izolowane rękawice ochronne i unikając bezpośredniego kontaktu z odsłoniętymi przewodami. Pamiętaj, że nawet niewielki cień może znacząco przekłamać wynik pomiaru. Uzyskane parametry są niezbędne do precyzyjnego doboru zabezpieczeń oraz przekroju kabli, co bezpośrednio przekłada się na bezpieczne i długotrwałe działanie Twojej instalacji.

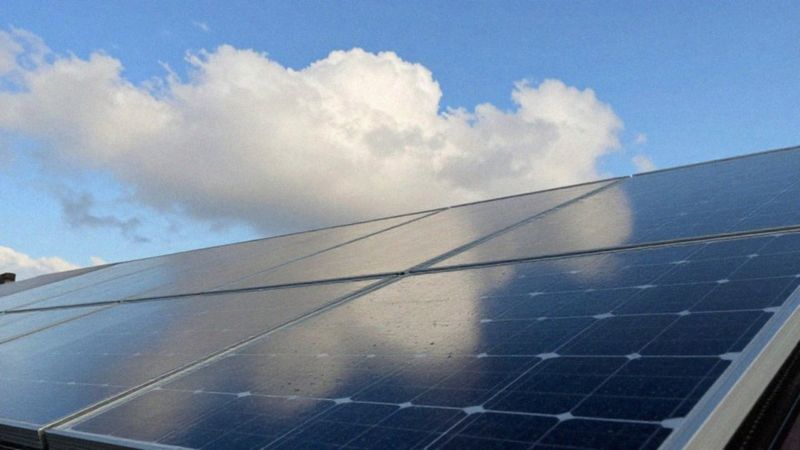

Jakie czynniki wpływają na amperaż panelu?

Kluczowym czynnikiem wpływającym na wydajność instalacji fotowoltaicznej jest nasłonecznienie, które przekłada się na generowany prąd w niemal liniowy sposób. Aby w pełni wykorzystać ten potencjał, warto zadbać o precyzyjne ustawienie kąta nachylenia paneli, co pozwala wychwycić jak największą ilość promieniowania. Niestety, kapryśna aura – od gęstej mgły po gęste chmury – znacząco ogranicza produkcję energii. Temperatura ogniw to kolejny aspekt, o którym nie można zapomnieć. Choć prąd wykazuje większą odporność na zmiany termiczne niż napięcie, to przegrzewanie się modułów obniża parametr Vmp, rzutując negatywnie na sprawność całego układu.

Równie groźne okazuje się zacienienie; wystarczy przesłonięcie nawet niewielkiego fragmentu panelu, by drastycznie spadły wyniki całego szeregu. Podobny efekt wywołują zabrudzenia, takie jak kurz czy osady, które blokują dostęp światła do ogniw. Dobrze zaprojektowana instalacja musi uwzględniać nie tylko czynniki środowiskowe, ale także straty techniczne. Słabej jakości złącza MC4 czy niewłaściwa rezystancja przewodów to prosta droga do utraty cennej energii.

Przeczytaj teżObliczenia instalacji fotowoltaicznej — jak prawidłowo zaplanować system?

Z biegiem czasu musimy też liczyć się z degradacją modułów oraz mikropęknięciami, często powstającymi jeszcze na etapie transportu lub montażu, które osłabiają parametry Isc oraz Imp. W utrzymaniu stabilnej pracy systemu pomagają regulatory MPPT. Ich zadaniem jest dynamiczne dostosowanie obciążenia do panujących warunków, co pozwala na nieustanną eksploatację w punkcie mocy maksymalnej. Regularna diagnostyka tych wszystkich elementów jest fundamentem, jeśli chcemy rzetelnie przewidywać uzyski energii i czerpać z inwestycji realne korzyści.

Jak porównać pomiar z warunkami STC?

Porównanie rzeczywistych pomiarów prądu z laboratoryjnymi parametrami STC wymaga sprowadzenia wyników do warunków odniesienia. Kluczowym elementem tego procesu jest jednoczesne monitorowanie nasłonecznienia za pomocą irradiancjometru, choć przy stabilnej, bezchmurnej pogodzie można przyjąć, że natężenie promieniowania oscyluje wokół 1000 W/m².

W praktyce wykorzystujemy prostą proporcję, pamiętając, że natężenie prądu (Isc lub Imp) jest bezpośrednio zależne od irradiancji. Wzór na prąd w warunkach STC to w uproszczeniu: zmierzony wynik pomnożony przez stosunek 1000 W/m² do aktualnie zarejestrowanego poziomu promieniowania. Przykładowo, uzyskane 8 A przy słabszym świetle rzędu 800 W/m² po przeliczeniu daje 10 A.

Bez precyzyjnego pomiaru nasłonecznienia takie zestawienie obarczone jest jednak sporym marginesem błędu. Warto również pamiętać o temperaturze ogniwa. Choć wpływa ona głównie na napięcie, nie pozostaje bez znaczenia dla prądu – wartości powyżej 25°C zazwyczaj skutkują jego subtelnym wzrostem, co opisuje współczynnik temperaturowy dostępny w dokumentacji technicznej modułu.

Po przeliczeniu wyników na standardowe warunki, wystarczy zestawić je z danymi na etykiecie znamionowej. Wyraźnie zaniżone odczyty mogą sygnalizować degradację ogniw, uporczywe zabrudzenia lub błędy w samej procedurze badawczej. Aby uzyskać miarodajne dane, należy użyć precyzyjnego multimetru z odpowiednim zakresem, np. 20 A DC, i zadbać o poprawne połączenie szeregowe. Taka dbałość o szczegóły to gwarancja rzetelnej oceny wydajności instalacji fotowoltaicznej.
