Jak wygląda gruntowa pompa ciepła? Praktyczny przewodnik po instalacji i korzyściach

Jak wygląda gruntowa pompa ciepła w praktyce?

Budowa gruntowej pompy ciepła opiera się na dwóch filarach: kompaktowej jednostce wewnętrznej, wyglądem przypominającej lodówkę, oraz rozbudowanej instalacji zewnętrznej. Cały system czerpie energię zgromadzoną głęboko w ziemi za pośrednictwem wymiennika, który może przyjąć postać:

• pionowych sond,
• układu poziomych kolektorów.

W sercu urządzenia zachodzą cztery precyzyjne procesy termodynamiczne, w których główną rolę odgrywają:

• parownik,
• sprężarka,
• skraplacz,
• zawór rozprężny.

Krążący w dolnym źródle płyn niezamarzający przechwytuje ciepło z gruntu, a następnie przekazuje je do obiegu czynnika chłodniczego, który transportuje energię wprost do domowej instalacji, na przykład ogrzewania podłogowego. To rozwiązanie nie ogranicza się wyłącznie do dostarczania ciepłej wody użytkowej; pozwala również na pasywne wychładzanie pomieszczeń w upalne dni. Współczesne modele wyróżniają się dyskretną, niemal niesłyszalną pracą oraz pełną automatyzacją, co znacząco podnosi komfort użytkowania. Co więcej, inwestycja w pompę ciepła połączoną z fotowoltaiką realnie obniża rachunki za prąd. Dzięki wysokiemu współczynnikowi COP system ten pozostaje wysoce wydajny i ekonomiczny przez dekady, stanowiąc jedną z najlepszych długoterminowych inwestycji w nowoczesnym budownictwie.

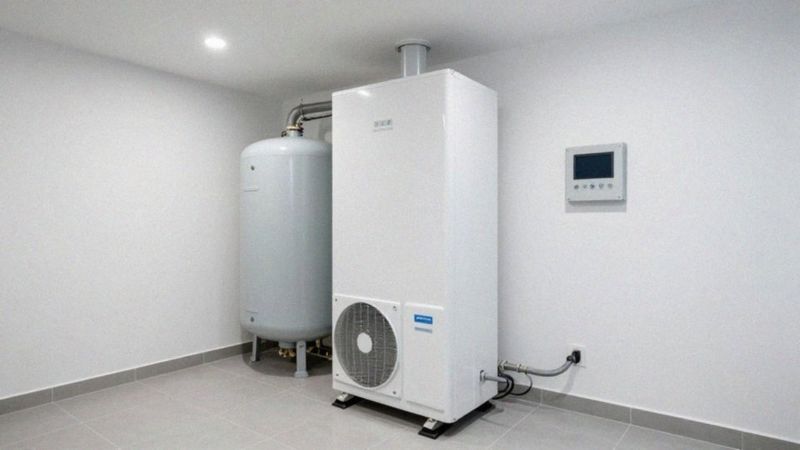

Jak wygląda kotłownia z pompą gruntową?

Wewnątrz budynku instalacja pompy ciepła pozwala na stworzenie przemyślanej i uporządkowanej przestrzeni, co znacząco oszczędza miejsce. Cały zestaw składa się z:

• jednostki wewnętrznej kryjącej w sobie sprężarkę, parownik i skraplacz,
• zasobnika na ciepłą wodę,
• bufora.

Dzięki takiemu rozwiązaniu możemy całkowicie wyeliminować kłopotliwy komin oraz potrzebę wygospodarowania osobnego obszaru na składowanie opału. W efekcie dawna kotłownia zyskuje nowe życie, zamieniając się choćby w praktyczną pralnię czy suszarnię. Nowoczesne instalacje korzystają z zaawansowanych modułów automatyzacji, które dają nam pełną kontrolę nad ogrzewaniem prosto z poziomu smartfona. Rozdzielacze i pompy obiegowe płynnie współpracują z pozostałymi elementami systemu, takimi jak ogrzewanie podłogowe, dbając o utrzymanie stałej, komfortowej temperatury.

Co istotne, cały proces przebiega wyjątkowo dyskretnie dzięki zastosowaniu najwyższej klasy komponentów wyciszających. O bezpieczeństwo instalacji dbają profesjonalne zawory mieszające oraz systemy zabezpieczające. Warto pamiętać, że regularne przeglądy, obejmujące kontrolę szczelności układu chłodniczego oraz serwis sprężarki, to najlepszy sposób na zapewnienie niezawodnej pracy urządzenia przez lata. Ostatecznie taka inwestycja nie tylko przynosi odczuwalne oszczędności na rachunkach, ale również realnie podnosi wartość rynkową całego domu.

Jak wygląda kolektor poziomy na działce?

Kolektor poziomy, określany często mianem wymiennika powierzchniowego, składa się z sieci elastycznych przewodów z tworzywa sztucznego. Umieszcza się je w wykopach na głębokości do półtora metra, tworząc zamknięty obieg wypełniony niezamarzającym płynem. Substancja ta skutecznie absorbuje energię słoneczną zakumulowaną w glebie, a cały system przypomina gęstą pajęczynę rur rozciągniętą pod powierzchnią działki. Zazwyczaj zajmuje on obszar dwu- lub trzykrotnie większy od metrażu ogrzewanego budynku.

Wydajność takiego rozwiązania jest ściśle uzależniona od parametrów gruntu, przede wszystkim:

• kondycji,
• wilgotności,
• naturalnej przewodności cieplnej.

W praktyce oznacza to, że na podłożach gliniastych lub podmokłych uzyskamy znacznie lepsze wyniki niż na terenach piaszczystych, co pozwala odpowiednio zredukować wielkość inwestycji. Kluczowym krokiem przed przystąpieniem do prac jest rzetelna analiza geologiczna. Pozwala ona precyzyjnie ustalić niezbędną moc grzewczą oraz wymaganą długość instalacji, co przekłada się na efektywność pracy urządzenia.

Po ułożeniu przewodów w wykopach, przestrzeń zasypuje się ziemią rodzimą, dbając o jej staranne zagęszczenie. Co istotne, teren nad kolektorem pozostaje w pełni funkcjonalny. Bez przeszkód zaplanujesz tam trawnik lub nasadzenia z niską roślinnością, dla której płytkie położenie rur nie stanowi żadnego zagrożenia. Należy jedynie wystrzegać się sadzenia drzew o rozbudowanych, głębokich systemach korzeniowych, aby nie naruszyć struktury instalacji.

Wybór wymiennika poziomego to rozsądna alternatywa, szczególnie w przypadku przestronnych działek, gdzie pozwala znacząco obniżyć koszty montażu. Choć płytkie warstwy gruntu ulegają sezonowym wahaniom temperatur, przez co system wykazuje mniejszą stabilność niż sondy pionowe, pozostaje on sprawdzonym sposobem czerpania z odnawialnych źródeł energii. Przy zachowaniu pełnej optymalizacji układu i fachowym wykonaniu prac ziemnych, taka instalacja zapewni wieloletnie, bezproblemowe użytkowanie, nie ingerując przy tym w estetykę przydomowego ogrodu.

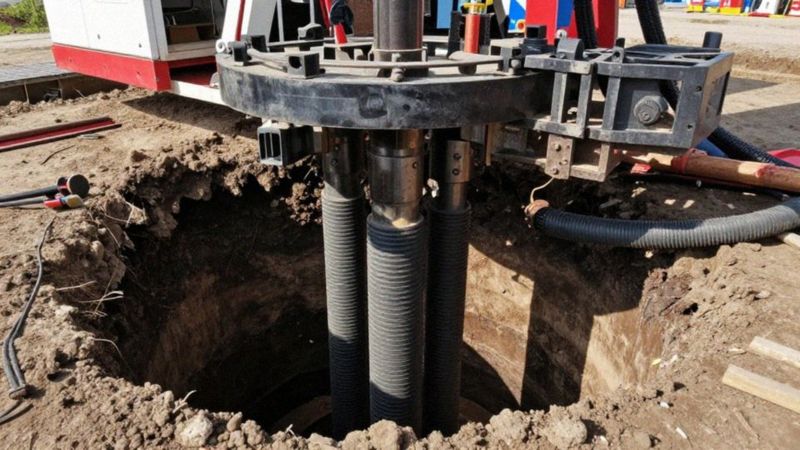

Jak wygląda sonda pionowa i odwiert?

Sonda pionowa, często określana jako wymiennik geotermalny, to sprawdzony system elastycznych rur umieszczanych w głębokim otworze wiertniczym. Jej działanie opiera się na stabilności termicznej gruntu, która – niezależnie od pory roku czy pogody – pozostaje na dużych głębokościach właściwie niezmienna.

Do stworzenia takiej instalacji niezbędne jest użycie profesjonalnego sprzętu wiertniczego, pozwalającego na wykonanie otworu o głębokości od kilkudziesięciu nawet do stu metrów. Wewnątrz umieszcza się pętle wypełnione płynem niezamarzającym, a wolną przestrzeń wokół nich wypełnia się specjalną mieszanką o wysokim współczynniku przewodzenia ciepła, co znacząco poprawia efektywność całego układu.

Zanim jednak wiertnica ruszy do pracy, kluczowe jest przeprowadzenie dokładnej analizy geologicznej. Pozwala ona precyzyjnie dopasować liczbę i głębokość odwiertów do faktycznego zapotrzebowania energetycznego budynku.

Choć inwestycja w kolektory pionowe wiąże się z wyższymi nakładami finansowymi niż w przypadku modeli poziomych, ich ogromną zaletą jest możliwość montażu na działkach o bardzo ograniczonym metrażu. Cały proces wymaga jednak przejścia przez formalności – w tym przygotowania projektu robót geologicznych i uzyskania stosownych pozwoleń.

Zwieńczeniem prac montażowych są zawsze testy szczelności oraz przepływu, które gwarantują, że instalacja będzie działać bezpiecznie i wydajnie przez długie lata.

Jak przebiega montaż: odwiert i formalności?

Wszystko zaczyna się od precyzyjnego wyliczenia zapotrzebowania cieplnego budynku, co pozwala precyzyjnie dopasować moc pompy oraz parametry wymiennika gruntowego. Równie istotna jest rzetelna analiza geologiczna działki, gdyż to ona determinuje, czy w grę wchodzą wydajne odwierty pionowe, czy raczej bezpieczniejsza instalacja pozioma.

Zanim jednak wbijesz pierwszą łopatę w ziemię, musisz dopełnić formalności. Niezbędne jest:

• przygotowanie projektu robót geologicznych,
• zgłoszenie inwestycji w odpowiednim urzędzie,
• uzyskanie warunków zabudowy w niektórych przypadkach.

Warto przy tym pamiętać, że doświadczeni fachowcy pomogą Ci przygotować komplet dokumentów niezbędnych do uzyskania dopłat, takich jak te z programu Czyste Powietrze czy lokalnych inicjatyw wspierających wymianę systemów grzewczych.

Sam montaż to domena profesjonalnych ekip dysponujących specjalistycznym sprzętem wiertniczym. Gdy prace ziemne dobiegną końca, instalatorzy zajmują się jednostką wewnętrzną, czyli montażem parownika, sprężarki oraz skraplacza. Całość łączy się następnie z wymiennikiem i wypełnia płynem niezamarzającym, a finałem prac jest rozruch systemu.

Obejmuje on rygorystyczne testy szczelności oraz integrację pompy z domowymi grzejnikami czy instalacją fotowoltaiczną. Ostateczna cena takiej inwestycji zależy od wielu zmiennych, takich jak głębokość odwiertów czy stopień złożoności całej instalacji. Pamiętaj jednak, że na wydajność całego systemu ogromny wpływ ma również to, jak dobrze ocieplony jest Twój dom – dobra termomodernizacja to klucz do niskich rachunków.

Ile kosztuje montaż gruntowej pompy ciepła?

Inwestycja w gruntową pompę ciepła to zespół wydatków obejmujący zakup urządzenia, wykonanie instalacji oraz dopełnienie niezbędnych formalności. Kluczowym czynnikiem cenowym jest rodzaj wymiennika:

• za każdą metr odwiertu pionowego zapłacimy od 100 do 180 zł,
• łączna długość odwiertu jest ściśle uzależniona od mocy, jakiej potrzebuje budynek.

Alternatywą jest kolektor poziomy – przy nim koszty zamykają się w kilkunastu tysiącach złotych, jednak takie rozwiązanie wymaga posiadania sporej działki. Budżet inwestycyjny musi uwzględniać szereg elementów poza samym sprzętem. Należy doliczyć do niego:

• przygotowanie dokumentacji, w tym analizę geologiczną i projekt robót,
• opłaty za niezbędne zezwolenia,
• koszty pracy fachowców zajmujących się wierceniami oraz montażem jednostki wewnętrznej wraz z całą hydrauliką i automatyką systemową.

Warto przy tym przemyśleć kwestię termomodernizacji – poprawa izolacyjności budynku znacząco wpływa na finalnie potrzebną moc pompy, a tym samym na wielkość instalacji. Mimo że gruntowe pompy startowo kosztują więcej niż popularne modele powietrzne, inwestycja ta zwraca się poprzez niskie rachunki za ogrzewanie w perspektywie kilkunastu lat. Aby jeszcze bardziej podnieść efektywność, warto połączyć system z instalacją fotowoltaiczną, co ograniczy zależność od zewnętrznych dostawców energii. Na szczęście, dzięki programom takim jak Czyste Powietrze, można liczyć na wsparcie finansowe, które realnie obniża próg wejścia w to rozwiązanie. Ostateczna cena zawsze zależy od indywidualnego audytu termicznego, który precyzyjnie ocenia potrzeby energetyczne nieruchomości oraz warunki panujące w gruncie.

Jakie są współczynniki COP i zużycie energii?

Wydajność gruntowych pomp ciepła opiera się na wskaźniku COP, który wskazuje, ile energii cieplnej otrzymujemy w zamian za każdą kilowatogodzinę prądu. Ponieważ temperatura pod powierzchnią ziemi pozostaje stała przez cały rok, urządzenia te pracują zauważalnie stabilniej niż ich powietrzne odpowiedniki. W praktyce sezonowa wydajność, określana jako SCOP, często przebija wartość 5.

Ostateczne rachunki za prąd zależą od kilku istotnych aspektów:

• dostosowanie mocy urządzenia do rzeczywistych potrzeb budynku oraz jego izolacyjności,
• rodzaj odbiorników ciepła; instalacja podłogowa, pracująca na niskich temperaturach, zdecydowanie podnosi efektywność całego układu,
• warunki geologiczne, od których zależy sprawność dolnego źródła,
• dokładne obliczenia zapotrzebowania energetycznego, które pozwalają dobrać idealną moc urządzenia.

Dokładne obliczenia zapotrzebowania energetycznego to fundament sukcesu. Pozwalają one dobrać idealną moc urządzenia, co ogranicza częste załączanie się sprężarki, a tym samym chroni deklarowaną sprawność. W zestawieniu z kotłami gazowymi czy tradycyjnym ogrzewaniem elektrycznym, systemy gruntowe wypadają niezwykle korzystnie pod kątem zużycia energii. Inwestycja w fotowoltaikę dodatkowo obniża koszty eksploatacji, niemal całkowicie uniezależniając użytkownika od cen prądu. Pamiętaj, że przemyślany projekt oraz regularne przeglądy serwisowe to najlepsza gwarancja trwałości i niskich wydatków przez długie lata. Wykorzystanie ogrzewania płaszczyznowego pozwala w pełni wykorzystać potencjał pompy i osiągnąć realne oszczędności finansowe.
