Jak z 3 faz zrobić 1? Skuteczne metody i zabezpieczenia

Jak z trzech faz uzyskać jedną fazę?

Standardowe zasilanie jednofazowe dostarcza do odbiorników napięcie 230 V, korzystając z jednego przewodu fazowego i neutralnego. Wymaga to jednak czujności przy rozdzielaniu mocy, gdyż nierównomierne obciążenie faz może prowadzić do niebezpiecznego przeciążenia instalacji.

Rozwiązaniem tego problemu jest zaawansowana konwersja trójfazowa, w której mostek prostowniczy zamienia prąd zmienny na stały, a falownik precyzyjnie kształtuje stabilne wyjście. Dzięki takiemu podejściu obciążenie rozkłada się równomiernie na wszystkie trzy linie, co znacząco podnosi jakość przesyłanej energii.

W specyficznych sytuacjach wykorzystuje się również układy transformatorowe:

• model typu Scott T pozwala skutecznie przekształcić zasilanie trójfazowe na dwu- lub jednofazowe, co sprawdza się w systemach o zapotrzebowaniu na dużą moc,
• popularne transformatory izolujące zapewniają pojedynczą fazę, choć zazwyczaj nie oferują funkcji aktywnego wyrównywania obciążeń,
• przetwornice fazowe – zarówno statyczne, jak i obrotowe – pozwalają na elastyczną zmianę konfiguracji sieci.

Kluczem do wyboru odpowiedniej metody jest dopasowanie jej do specyfiki urządzenia oraz wymagań technicznych danej instalacji. Warto przy tym pamiętać, że bezpośrednie łączenie przewodów fazowych w celu uzyskania jednej fazy jest skrajnie niebezpieczne. Taka praktyka grozi zwarciem międzyfazowym i trwałym uszkodzeniem sieci. Każda ingerencja w układ elektryczny musi odbywać się zgodnie z rygorystycznymi normami PN-IEC 60364, z uwzględnieniem prawidłowych parametrów impedancji pętli zwarcia.

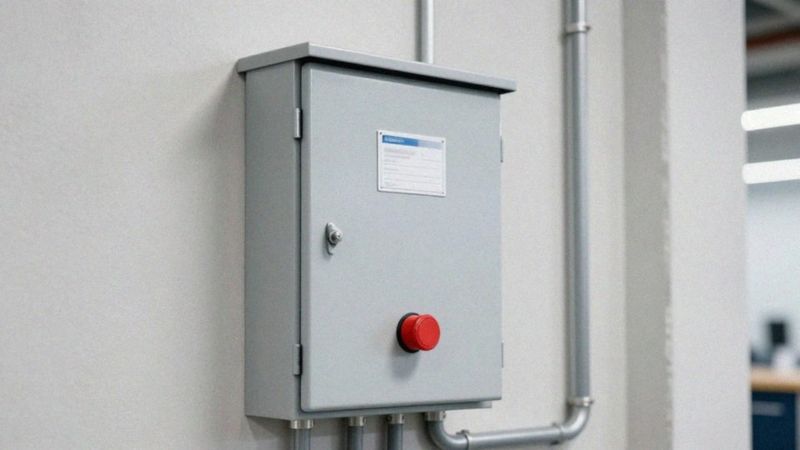

Jak zasilić urządzenie jednofazowe 2-3 kW z przyłącza 3-fazowego?

Podłączenie jednofazowego odbiornika o mocy od 2 do 3 kW w instalacji z przyłączem 3x16 A sprowadza się zazwyczaj do wykorzystania jednej z dostępnych faz. Przy napięciu 230 V urządzenie będzie pobierać od 8,7 do 13 A, dlatego przed jego uruchomieniem warto zweryfikować stan okablowania oraz bezpieczników 10 A w rozdzielnicy.

Ewentualne braki w mocy na konkretnej fazie można sprawnie nadrobić, instalując przekaźnik priorytetowy. Automatycznie odcina on zasilanie mniej ważnych sprzętów w chwili, gdy priorytetowe urządzenie zaczyna pracować. Jeśli mimo to instalacja nie domaga, warto rozważyć wystąpienie do operatora sieci o zwiększenie mocy przyłączeniowej, co zagwarantuje bezproblemowe korzystanie z prądu w przyszłości.

W przypadku bardziej rozbudowanych instalacji, gdzie zapotrzebowanie sięga 5 kVA, sprawdzonym rozwiązaniem będzie układ prostownika trójfazowego współpracującego z falownikiem. Dzięki niemu prąd jest pobierany równomiernie z trzech faz, co przekłada się na stabilne zasilanie.

Pamiętaj jednak o zapewnieniu odpowiedniej wentylacji komponentów oraz montażu niezbędnych zabezpieczeń, takich jak:

• wyłączniki różnicowoprądowe,
• ograniczniki przepięć.

Ostatecznie każda tego typu modernizacja musi zostać zakończona sprawdzeniem impedancji pętli zwarcia i kontrolą parametrów prądu, co jest kluczowe dla pełnego bezpieczeństwa użytkowników.

Przetwornica fazowa: obrotowa czy statyczna?

Wybór między rozwiązaniem mechanicznym a elektronicznym zawsze sprowadza się do analizy obciążeń oraz warunków pracy danej instalacji. Przetwornice obrotowe, łączące silnik z generatorem, niezmiennie triumfują tam, gdzie wymagana jest wyjątkowa odporność na przeciążenia. Dzięki naturalnemu tłumieniu zakłóceń i pełnej izolacji galwanicznej, użytkownik otrzymuje energię najwyższej jakości.

Mimo to, ze względu na spore gabaryty, konieczność regularnego serwisowania łożysk oraz generowany hałas, urządzenia te stopniowo wycofują się z powszechnego użycia, ustępując miejsca rozwiązaniom przemysłowym. Alternatywą są przetwornice statyczne, które dzięki wykorzystaniu nowoczesnych półprzewodników, takich jak falowniki z aktywnym prostownikiem, zapewniają znacznie wyższą efektywność przy zachowaniu kompaktowych rozmiarów.

W typowych zastosowaniach o mocy rzędu 2–3 kW to właśnie przemienniki częstotliwości okazują się najbardziej praktyczne – przede wszystkim dlatego, że całkowicie eliminują potrzebę żmudnej obsługi mechanicznej. Trzeba jednak pamiętać o jednym wyzwaniu: proces konwersji w układach statycznych wiąże się z wydzielaniem dużej ilości ciepła, co wymusza instalację zaawansowanych systemów chłodzenia.

Kwestia jakości prądu pozostaje priorytetem. Inwertery często generują wyższe harmoniczne, więc w przypadku wrażliwej elektroniki nie obędzie się bez montażu dodatkowych filtrów wyjściowych. Ostateczna decyzja zakupowa powinna opierać się na balansie między budżetem a wymaganą stabilnością.

O ile bezobsługowe przetworniki statyczne dominują dziś w domowych warsztatach, systemy obrotowe wciąż pozostają bezkonkurencyjne tam, gdzie priorytetem jest nieprzerwana praca i niewrażliwość na chwilowe zakłócenia sieci. Niezależnie od wybranej drogi, nie można zapominać o zabezpieczeniach – filtry przeciwzakłóceniowe oraz odpowiednio dobrane ograniczniki przepięć stanowią fundament bezpieczeństwa każdego układu zasilania.

Kiedy stosować transformator Scott T lub transformator izolujący?

Transformator Scott T stanowi fundament systemów o wysokiej mocy, gdzie kluczowe znaczenie ma poprawa efektywności oraz niwelowanie asymetrii obciążenia w sieciach trójfazowych. Urządzenie to przekształca układ trójfazowy w dwufazowy, umożliwiając sprawiedliwe rozłożenie poboru energii między uzwojenia pierwotne. Dzięki temu rozwiązaniu, wykorzystywanemu głównie w przemysłowych instalacjach o mocy powyżej kilku kilowatów, można skutecznie chronić stabilność sieci przed negatywnym wpływem odbiorników jednofazowych.

Zupełnie inaczej podchodzi do sprawy klasyczny transformator izolujący, dedykowany mniej wymagającym układom. Jego zadanie ogranicza się zazwyczaj do zapewnienia separacji galwanicznej oraz zmiany napięcia z 400 V na 230 V. W odróżnieniu od wersji Scotta, urządzenie to nie dysponuje mechanizmami aktywnie równoważącymi obciążenia, co sprawia, że znajduje zastosowanie tam, gdzie odbiorniki nie przeciążają poszczególnych faz.

Ostateczny wybór odpowiedniego rozwiązania zależy od:

• dokładnej analizy mocy znamionowej,
• wymagań co do napięcia wyjściowego,
• budżetu przeznaczonego na eksploatację.

Projektanci muszą również brać pod uwagę:

• fizyczne wymiary jednostki,
• specyfikę chłodzenia,
• restrykcyjne normy techniczne.

Podsumowując, transformator Scott T to wybór dla systemów wymagających najwyższej jakości prądu, natomiast wariant izolujący najlepiej sprawdza się w prostszych aplikacjach, gdzie priorytetem jest łatwość instalacji przy jednoczesnym zachowaniu bezpieczeństwa galwanicznego.

Czy 3-fazowy prostownik z falownikiem wystarczy?

Wykorzystanie duetu prostownika i falownika stanowi jeden z najskuteczniejszych sposobów na zasilanie jednofazowe w oparciu o przyłącze trójfazowe. W tym układzie mostek 3xAC na DC konwertuje energię z trzech faz na prąd stały, zasilający wspólną szynę, z której inwerter generuje stabilne napięcie o przebiegu sinusoidalnym. Dzięki temu zyskujesz pełne wykorzystanie mocy sieci przy jednoczesnym zachowaniu wysokiej klasy parametrów prądu. Dla urządzeń o mocy w przedziale 2–3 kW takie rozwiązanie jest złotym środkiem między wydajnością a budżetem.

Wdrażając ten projekt, pamiętaj o kilku technicznych detalach:

• falownik powinien mieć zapas mocy, aby bez trudu obsługiwać szczytowe obciążenia,
• wbudowane filtry wyjściowe są niezbędne, by wyeliminować wyższe harmoniczne mogące zakłócać czułą elektronikę,
• wydajne chłodzenie półprzewodników, które naturalnie generują straty energii w postaci ciepła,
• dopasowanie przekroju przewodów oraz zadbanie o właściwą impedancję pętli zwarcia, co jest wymagane przez obowiązujące normy,
• montaż zabezpieczeń przeciwprzepięciowych i przeciwzwarciowych, które chronią instalację i wszystkich użytkowników.

Poprawna konfiguracja pozwala uzyskać parametry zasilania zgodne z surowymi standardami, eliminując potrzebę inwestowania w wielkie transformatory czy nieporęczne przetwornice obrotowe. Zanim jednak włączysz zasilanie, sprawdź dopuszczalne zakresy napięcia wejściowego i charakterystykę obciążenia, aby uniknąć ryzykownych skoków prądu, które mogłyby destabilizować działanie sieci.

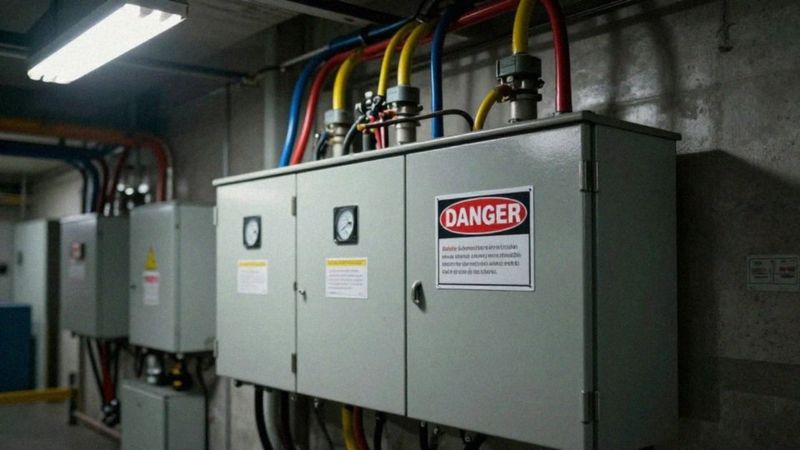

Czy można bezpiecznie łączyć fazy równolegle?

Bezpośrednie łączenie przewodów fazowych, mające na celu podniesienie wydajności prądowej, jest niedopuszczalne. Takie praktyki drastycznie zwiększają ryzyko poważnej awarii, a stosowanie prowizorycznych mostków międzyfazowych niemal zawsze kończy się zwarciem. Wynika to z faktu, że różnice w napięciach oraz impedancje pętli zwarcia wywołują niekontrolowane przepływy prądów wyrównawczych. Zgodnie z normą PN-IEC 60364, kluczem do bezpiecznej instalacji jest bezwzględne zachowanie separacji faz.

Każda manipulacja w tym zakresie wymaga zaawansowanej topologii z precyzyjną synchronizacją. Bez niej, bezpośrednie zetknięcie przewodów nieuchronnie prowadzi do:

• przeciążenia faz,
• uszkodzenia zabezpieczeń,
• w najgorszym scenariuszu – nawet do pożaru.

Co więcej, w sytuacji awarii przewodu neutralnego, mostkowanie faz wywołuje niebezpieczne wahania napięcia, które mogą znacznie przekroczyć 230 V. Zamiast ryzykować, lepiej sięgnąć po profesjonalne rozwiązania do zarządzania mocą, takie jak:

• transformatory izolujące,
• układy Scott T,
• układy prostownik-falownik,
• nowoczesne przetwornice fazowe.

Te rozwiązania pozwalają na skuteczną separację i równoważenie obciążeń. Pamiętaj, że wszelkie modernizacje wymagają rzetelnego projektu elektrycznego, uwzględniającego obciążalność przewodów oraz parametry pętli zwarcia. Szczególnie niewskazane jest mostkowanie na zaciskach odbiorników, gdyż takie działanie niweluje ochronę przeciwzwarciową, stając się bezpośrednim zagrożeniem dla zdrowia użytkowników oraz stabilności sieci energetycznej.

Jakie normy i zabezpieczenia trzeba stosować?

Wszelkie modyfikacje w domowej instalacji elektrycznej muszą spełniać rygorystyczne wytyczne zawarte w normie PN-IEC 60364. Przepis ten wyznacza standardy zarówno dla projektowania, jak i codziennej eksploatacji systemów. Absolutnym priorytetem pozostaje ochrona przed porażeniem, co wymaga montażu odpowiednich wyłączników różnicowoprądowych oraz ograniczników przepięć, które zabezpieczają domową elektronikę przed skutkami niespodziewanych skoków napięcia.

W rozdzielni głównej dobór zabezpieczeń nadprądowych powinien być ściśle dopasowany do prądu obciążenia odbiorników. Zależnie od zastosowanego przekroju przewodów, najczęściej wybiera się warianty:

• 10 A,
• 16 A.

Jeśli projekt obejmuje falowniki lub zasilanie jednofazowe z sieci trójfazowej, niezbędne staje się użycie filtrów przeciwzakłóceniowych, redukujących negatywny wpływ harmonicznych na pozostałe sprzęty w obiekcie. W przypadku zaawansowanych systemów zarządzania energią, przydatnym rozwiązaniem okazują się wyłączniki priorytetowe, które automatycznie odcinają mniej istotne obwody w sytuacjach zagrożenia przeciążeniem.

Co więcej, podczas modernizacji nie można zapomnieć o kontroli impedancji pętli zwarcia, co stanowi fundament skutecznej ochrony przeciwzwarciowej. Jeśli korzystasz z agregatów prądotwórczych lub układów UPS, kluczowa staje się synchornizacja faz oraz troska o prawidłowe chłodzenie uzwojeń transformatorów. Gdy dostępna moc przyłączeniowa okazuje się niewystarczająca, możesz podzielić instalację na mniejsze sekcje lub wystąpić do operatora o zwiększenie przydziału mocy.

Pamiętaj również, że wewnątrz szaf sterowniczych liczy się nie tylko odpowiednia obciążalność prądowa, ale także zachowanie właściwych odstępów między elementami, co bezpośrednio przekłada się na długowieczność i bezpieczeństwo całego systemu.
