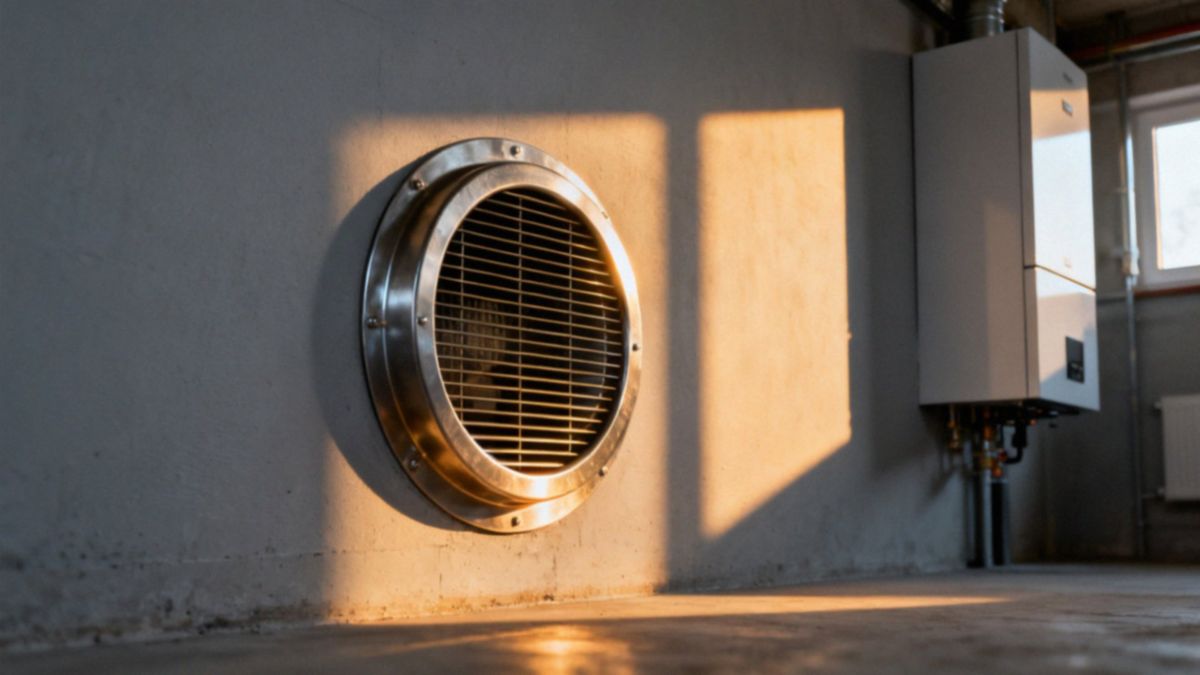

Jakiej średnicy nawiew do kotłowni? Wybór i wymagania prawne

Jaką średnicę nawiewu wybrać do kotłowni?

Właściwy dobór średnicy nawiewu to fundament bezpieczeństwa i efektywności pracy kotła. Parametr ten jest bezpośrednio uzależniony od mocy urządzenia oraz specyfiki paliwa, którym ogrzewasz dom. W przypadku kotłów na paliwa stałe przepisy jasno określają minimalne pole przekroju otworu na 200 cm², co w praktyce wymusza stosowanie przewodów o średnicy przekraczającej 160 mm.

Standardowe nawiewniki 120 mm często okazują się zbyt małe w budynkach o większym zapotrzebowaniu na tlen. Pamiętaj, że projektowanie wentylacji powinno opierać się na zapewnieniu 5 cm² przekroju netto na każdy kilowat mocy urządzenia. Obliczając niezbędne parametry, trzeba również wziąć pod uwagę opory stawiane przez przewody, a zwłaszcza specyficzną konstrukcję kształtek typu zet, które znacząco ograniczają swobodny przepływ powietrza.

Alternatywą dla tradycyjnych otworów ściennych są kotły kondensacyjne z zamkniętą komorą spalania, wykorzystujące koncentryczne przewody powietrzno-spalinowe. Zgodnie z normą PN-B-02431:1999, musisz dobrać wentylację, uwzględniając kubaturę pomieszczenia oraz rzeczywiste potrzeby procesów spalania. Gdy moc kotła przekracza 400 kW lub naturalna grawitacja nie gwarantuje sprawnej wymiany powietrza, jedynym sensownym rozwiązaniem staje się montaż wentylacji mechanicznej.

Pamiętaj też, że ostateczna skuteczność systemu zależy od spadku ciśnienia na kratce wentylacyjnej oraz całkowitej długości instalacji czerpiącej powietrze z zewnątrz.

Jaka minimalna powierzchnia otworu nawiewnego?

W kotłowniach zasilanych paliwami stałymi otwór nawiewny musi mieć przekrój co najmniej 200 cm². W przypadku wydajniejszych jednostek obowiązuje przelicznik 5 cm² na każdy 1 kW mocy nominalnej. Standardy te wynikają bezpośrednio z normy PN-B-02431:1999 oraz aktualnych przepisów budowlanych.

Inne wymogi dotyczą pieców gazowych, gdzie:

• dla mocy do 30 kW wymagane jest 200 cm²,
• dla przedziału 30–60 kW powierzchnia ta wzrasta do 300 cm².

Aby chłodniejsze powietrze sprawnie docierało do strefy spalania, wlot należy umieścić nie wyżej niż 30 cm nad podłogą. Pamiętaj, że kratki wentylacyjne muszą pozostać stale otwarte i drożne, gwarantując ciągły dopływ świeżego powietrza z zewnątrz. Ignorowanie tych wytycznych i stosowanie zbyt wąskich kanałów nie tylko ogranicza efektywność kotła, ale przede wszystkim stwarza ryzyko niebezpiecznego spadku ciśnienia w pomieszczeniu. Odpowiednia wentylacja to fundament nie tylko wydajnej, ale przede wszystkim bezpiecznej eksploatacji całego systemu grzewczego.

Jak obliczyć powierzchnię nawiewu na kW?

Obliczając niezbędny przekrój wentylacji, punktem wyjścia jest zawsze nominalna moc kotła. Przyjmuje się, że na każdy kilowat mocy urządzenia wymagane jest minimum 5 cm² czystej powierzchni przelotu. Przekładając to na liczby, kocioł dysponujący mocą 20 kW potrzebuje otworu o powierzchni co najmniej 100 cm².

Prawidłowe funkcjonowanie systemu zależy jednak od zachowania odpowiednich parametrów przepływu. Standardowo przyjmuje się:

• strumień wentylacyjny na poziomie 0,5 m³/h na każdy kilowat,
• sam proces spalania dodatkowo pochłania około 1,6 m³/h powietrza na jednostkę mocy.

Projektując nawiew, nie można zapominać o oporach stawianych przez skomplikowane systemy kanałów, liczne kolanka czy kratki ochronne, które często ograniczają realną wydajność instalacji. Szczególnej uwagi wymagają kotły na paliwa stałe, gdzie ze względu na specyfikę spalania, zaleca się zwiększenie przekrojów dla bezpieczeństwa i pełniejszego wykorzystania opału.

Gdy naturalna wymiana powietrza okaże się niewystarczająca, warto rozważyć montaż wentylacji mechanicznej. Ostatecznie, każdą realizację należy projektować w oparciu o wytyczne normy PN-B-02431:1999, która wyznacza standardy doboru systemów wentylacyjnych dla urządzeń grzewczych.

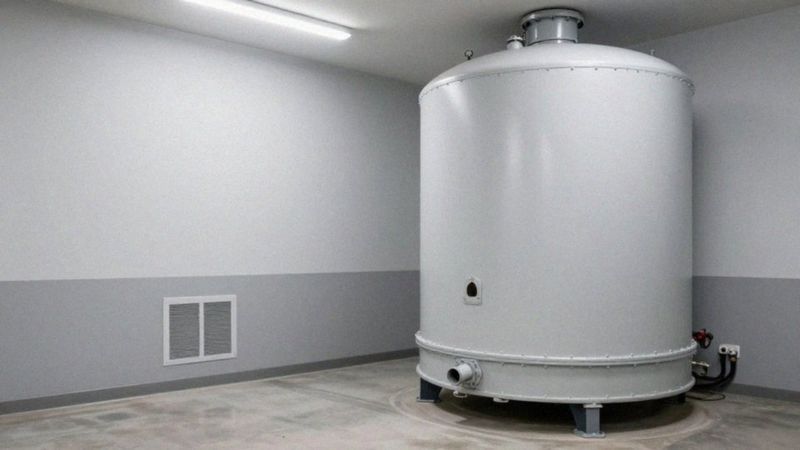

Jakie są wymagania prawne dotyczące nawiewu?

Obowiązujące przepisy stawiają przed właścicielami kotłowni rygorystyczne wymagania techniczne. Zgodnie z normą PN-B-02431:1999, w każdym takim pomieszczeniu musi działać wydajna wentylacja nawiewno-wywiewna, bazująca na materiałach niepalnych. Kluczowe jest odpowiednie umiejscowienie czerpni – wloty powietrza należy montować nie wyżej niż 30 cm nad podłogą, ciągnąc je bezpośrednio ze ściany zewnętrznej budynku.

W przypadku instalacji o wysokiej mocy, przekraczającej 400 kW, ustawodawca nakazuje przejście na wentylację mechaniczną. Niezależnie od wybranego systemu, kanały wywiewne muszą zachować minimalny przekrój o wymiarach 14x14 cm. Jeśli planujesz montaż kotła gazowego, pamiętaj, że urządzenia kondensacyjne wymagają zachowania szczególnej staranności w kwestii odstępów i przepustowości instalacji.

Dbałość o drożność kratek oraz otworów wentylacyjnych to absolutna podstawa, chroniąca domowników przed niebezpiecznymi wahaniami ciśnienia wewnątrz pomieszczenia. Projekt całego systemu powinien nie tylko uwzględniać lokalne wytyczne, ale przede wszystkim rygorystyczne normy przeciwpożarowe, które gwarantują bezpieczeństwo całego obiektu.

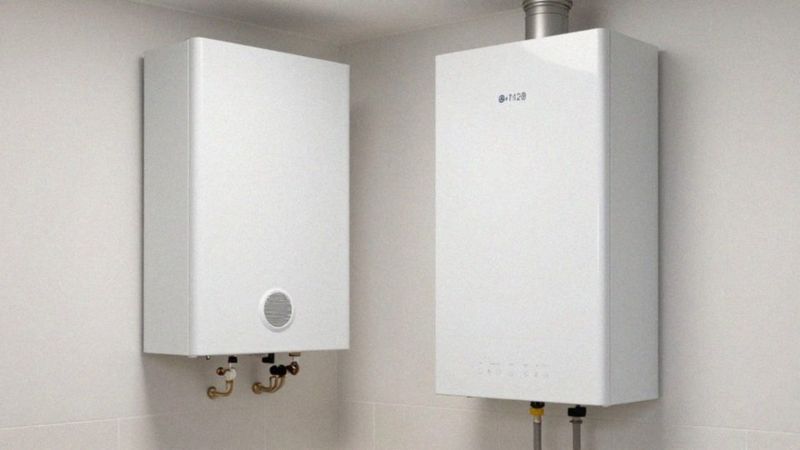

Czy nawiewnik fi120 wystarczy?

Nawiewnik o średnicy 120 mm sprawdzi się jedynie w przypadku kotłów o niskiej mocy, pod warunkiem że zamontowana na nim kratka nie ogranicza swobodnego przepływu powietrza. Warto pamiętać, że przekrój 113 cm2, jaki oferuje ta średnica, zazwyczaj nie wystarcza do spełnienia standardowych wymogów instalacyjnych, które często wskazują na minimum 200 cm2.

Decyzja o zastosowaniu tak małego nawiewnika powinna zawsze opierać się na obliczeniach zgodnych z normą PN-B-02431:1999, potwierdzających, że zapotrzebowanie urządzenia jest faktycznie niższe od przepustowości elementu. W odniesieniu do kotłów na paliwa stałe, kluczową zasadą jest zapewnienie 5 cm2 przekroju na każdy kilowat mocy. Oznacza to, że popularna „setka z dwudziestką” staje się niewydolna w systemach przekraczających 20–22 kW.

Problemem są także opory hydrauliczne; jeśli w układzie pojawiają się kolanka lub dłuższe odcinki przewodów, realna efektywność wentylacji drastycznie spada. Stosowanie przewężenia fi120 w sytuacjach wymagających min. 200 cm2 bezpośrednio prowadzi do deficytów tlenu w kotłowni. Dla zachowania bezpieczeństwa i stabilnej pracy urządzenia, zdecydowanie lepiej sięgnąć po średnice fi160 lub fi200, które tworzą niezbędny zapas wydajności.

Jeśli natomiast grawitacyjne doprowadzanie powietrza nie jest w stanie zapewnić wymaganych 0,5 m3/h na każdy kilowat mocy, jedynym słusznym rozwiązaniem staje się przejście na wentylację mechaniczną.

Jak poprawnie zainstalować nawiew w kotłowni?

Prawidłowy montaż nawiewu wymaga przemyślanej strategii, obejmującej precyzyjne wyznaczenie przebiegu kanałów oraz wybór odpowiednich podzespołów. Otwór wlotowy warto umieścić na zewnętrznej ścianie, nie wyżej niż 30 cm nad posadzką, co ułatwi chłodniejszemu powietrzu swobodny dostęp do komory spalania.

Najskuteczniejszą metodą jest zastosowanie układu w kształcie litery „Z” – takie rozwiązanie:

• skutecznie blokuje niepożądane podmuchy wiatru,
• zapobiega osadzaniu się nieczystości,
• gwarantuje nieprzerwaną drożność systemu.

Zgodnie z surowymi wymogami przeciwpożarowymi, do budowy instalacji należy używać wyłącznie materiałów ognioodpornych. Sam kanał musi pozostać stale otwarty, a jego wlot warto zabezpieczyć gęstą kratką wentylacyjną. Kluczowe jest, by posiadała ona odpowiedni prześwit – wystarczający do zatrzymania owadów czy gryzoni, a jednocześnie na tyle duży, by nie tłumić przepływu powietrza.

W przypadku urządzeń z otwartą komorą spalania niezbędne jest utrzymanie prawidłowej cyrkulacji, dlatego przekrój wywiewny powinien stanowić przynajmniej połowę wielkości nawiewu. Podczas prac warto pamiętać o specyfice automatyki kotła, zapewniając serwisantom swobodny dostęp do przewodów oraz bezbłędne działanie kluczowych urządzeń zabezpieczających, takich jak czujniki czadu czy gazu.

Jeśli korzystasz z kotła kondensacyjnego lub modelu z zamkniętą komorą, instalację przeprowadź ściśle według wskazówek producenta, najczęściej przy użyciu systemów koncentrycznych. Najważniejsza jest tu jednak szczelność każdego połączenia. Tylko precyzyjny montaż pozwala na efektywne odprowadzanie spalin i chroni domowników przed niebezpiecznym zjawiskiem podciśnienia wewnątrz pomieszczenia.

Co się stanie przy braku nawiewu?

Zbyt słaba cyrkulacja powietrza w kotłowni to prosta droga do spadku wydajności grzewczej. Kiedy piec cierpi na niedobór tlenu, proces spalania staje się niepełny, co skutkuje gromadzeniem się sadzy i uciążliwej smoły na ściankach wymiennika. Taki osad nie tylko obniża sprawność urządzenia, ale też zmusza domowników do częstszej i bardziej kosztownej konserwacji.

Co gorsza, brak właściwego nawiewu to poważne ryzyko dla bezpieczeństwa. Gdy spaliny zamiast wylatywać kominem, zaczynają cofać się do pomieszczeń, rośnie stężenie zabójczego tlenku węgla. Właśnie dlatego w miejscach o ograniczonej wentylacji montaż czujnika czadu powinien być absolutnym priorytetem.

Problemy z ciągiem kominowym często wywołują reakcję łańcuchową:

• automatyka kotła przechodzi w tryb awaryjny,
• wydajność wentylatora drastycznie spada.

Katowanie sprzętu w takich warunkach szybko odbije się na jego kondycji, skracając życie kluczowych podzespołów. Ponadto, nieprawidłowy przepływ gazów może prowadzić do zniszczenia komina i zwiększa realne zagrożenie pożarowe.

Jeśli zauważysz sygnały świadczące o braku ciągu, natychmiast zadbaj o udrożnienie nawiewów. Jeśli naturalna wentylacja nie wystarcza, warto rozważyć montaż systemów mechanicznych, które ustabilizują pracę kotłowni i zadbają o stan techniczny instalacji.
