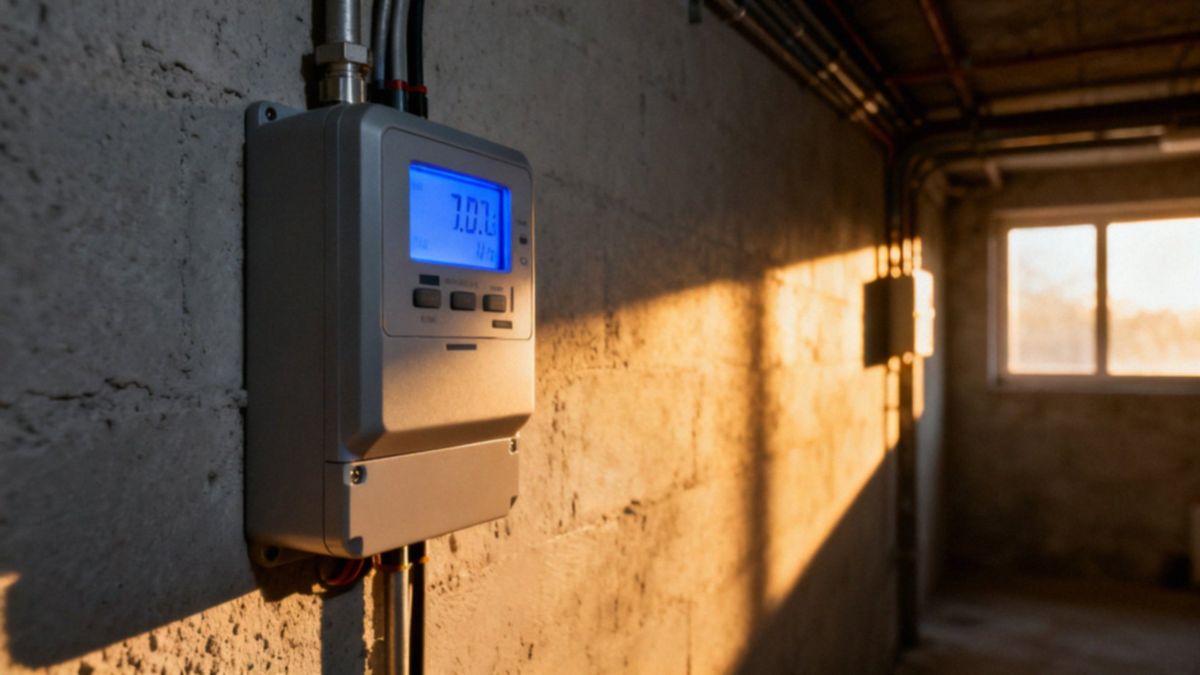

Nowoczesne liczniki energii elektrycznej — korzyści i funkcje

Co to są nowoczesne liczniki energii elektrycznej?

Elektroniczne, wielofunkcyjne urządzenia rejestrują szereg parametrów energii elektrycznej — od energii czynnej i biernej, przez moce, aż po częstotliwość i natężenie prądu. Nowoczesne liczniki zastąpiły starsze modele indukcyjne; ich żywotność zwykle wynosi około 20 lat.

W ofertach znajdziemy zarówno wersje jednofazowe, jak i trójfazowe — jednofazowy licznik sprawdzi się w typowym domu, a trójfazowy w obiektach komercyjnych. Do pomiarów powyżej 100 A stosuje się liczniki z przekładnikami prądowymi (CT).

Dokładność urządzeń potwierdzają certyfikaty MID oraz normy:

• IEC 62052-11,
• IEC 62053-21,
• IEC 62053-23.

Konstrukcja jest zwykle modułowa, a wyniki prezentowane na wyraźnych wyświetlaczach LCD. Komunikacja odbywa się przez różne interfejsy — RS-485/232, Modbus, M-Bus czy DLMS/COSEM — co ułatwia integrację z innymi systemami.

Dodatkowe funkcje obejmują:

• rejestr zdarzeń,
• profile obciążenia,
• pomiary jakości napięcia,
• monitoring temperatury i wilgotności.

Bateryjne zasilanie gwarantuje zachowanie danych podczas przerw w dostawie prądu. W zależności od zastosowania stosuje się liczniki jednokierunkowe do standardowego poboru energii lub dwukierunkowe, które rejestrują zarówno import, jak i eksport — to szczególnie przydatne przy instalacjach fotowoltaicznych.

Integracja z systemami EMS i systemami pomiarowymi umożliwia zdalny odczyt, analizę zużycia oraz automatyzację rozliczeń.

Jakie korzyści dają inteligentne liczniki użytkownikom?

Zdalny odczyt i automatyczne przesyłanie danych eliminują konieczność fizycznego spisu, co ogranicza liczbę rozliczeń opartych na szacunkach. Monitorowanie zużycia w czasie rzeczywistym pozwala szybko wychwycić nadmierne pobory oraz wskazać energochłonne sprzęty AGD. Użytkownik zauważy nagły skok zużycia — na przykład po uruchomieniu bojlera — i natychmiast dostosuje ustawienia.

Połączenie takiego monitoringu z taryfami dynamicznymi przekłada się na oszczędności rzędu 2–10%. Taryfy wielostrefowe i nocne ułatwiają przesunięcie obciążeń na tańsze przedziały godzinowe. Rozliczenia oparte na rzeczywistym zużyciu usuwają błędy wynikające z odczytów szacunkowych i przyspieszają zwroty nadpłat.

Dwustronna komunikacja i standardowe protokoły sprawiają, że zmiana sprzedawcy energii przebiega szybciej i sprawniej. Dla właścicieli instalacji PV liczniki dwukierunkowe precyzyjnie rozróżniają import i eksport energii, co poprawia rozliczenia i bilans produkcji.

Zdalne zarządzanie urządzeniem umożliwia aktywne sterowanie taryfami elastycznymi oraz ograniczanie poboru w godzinach szczytu — efekt to niższe rachunki i mniejsze obciążenie sieci. Wykrywanie anomalii oraz szybsze diagnozowanie usterek skraca czas reakcji operatorów z dni do godzin, zwiększając bezpieczeństwo.

Inteligentne liczniki integrują się z systemami smart home, wspierając automatyzację i optymalizację pracy urządzeń zgodnie z taryfami. Dane z liczników pomagają też w analizie zużycia i planowaniu modernizacji instalacji — np. wymiana starego pieca po analizie profilu obciążenia może znacząco obniżyć zużycie. Mniejsze zużycie energii przekłada się z kolei na redukcję emisji CO2, która przy oszczędnościach rzędu 2–10% jest proporcjonalnie mniejsza.

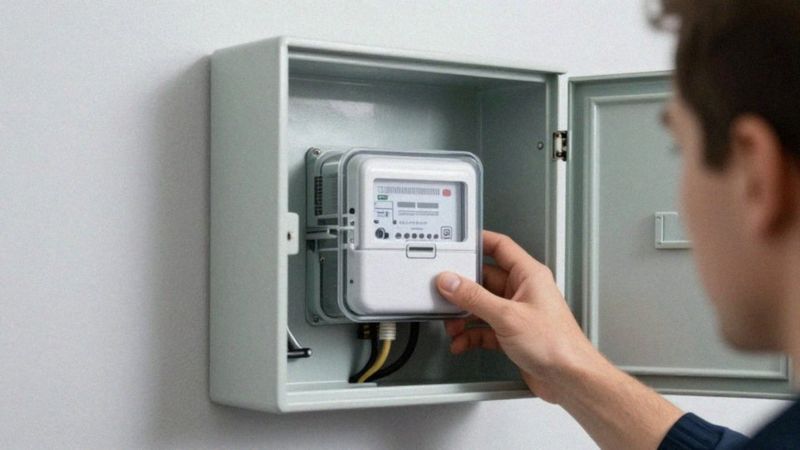

Jak przebiega wymiana tradycyjnego licznika na nowy?

Wymiana licznika jest bezpłatna i realizowana przez operatora systemu dystrybucyjnego. Cały proces składa się z kilku etapów, które operator koordynuje i dokumentuje. Najpierw operator powiadamia klienta i ustala termin montażu z kilkudniowym wyprzedzeniem. W wyznaczonym dniu przyjeżdża instalator, ocenia stan infrastruktury i sprawdza, czy przyłącze jest:

• jednofazowe,
• trójfazowe,
• przekładnikowe.

Następnie następuje krótkotrwała przerwa w zasilaniu — zwykle od około 10 do 60 minut, zależnie od stopnia skomplikowania instalacji. Potem demontowany jest stary licznik; równocześnie wykonywane są pomiary zabezpieczeń i kontrola szafy licznikowej. Kolejny krok to montaż nowego urządzenia z funkcją zdalnego odczytu, jego zabezpieczenie i plombowanie. Instalator konfiguruje też moduły komunikacyjne, uruchamia interfejsy, ustawia parametry transmisji i testuje połączenie z systemem AMI. Ustawiane są taryfy wielostrefowe oraz kalibrowane rejestry energii; sprawdzane są profile obciążenia i rejestr zdarzeń. Przeprowadzane są testy funkcjonalne, weryfikowana poprawność pomiarów oraz finalne plombowanie. Licznik wprowadzany jest do systemu na podstawie numeru seryjnego i ewentualnego certyfikatu. Dane urządzenia są rejestrowane w systemie zbierania danych — integracja z AMI zwykle trwa od 1 do 14 dni roboczych, w zależności od operatora.

Po zakończeniu prac klient otrzymuje instrukcję obsługi oraz informacje o możliwościach monitoringu (portal, aplikacja) i ewentualnych zmianach w rozliczeniach. Koszty zakupu licznika ponosi operator, chyba że klient zażąda sprzętu o niestandardowych parametrach. W instalacjach fotowoltaicznych montowany jest licznik dwukierunkowy, a pomiar eksportu energii wymaga dodatkowej weryfikacji operatora. Operator dba również o zgodność z wymogami prawnymi i infrastrukturalnymi oraz o bezpieczeństwo danych przesyłanych przez moduły komunikacyjne. Dokumentacja powykonawcza i protokół wymiany pozostają w posiadaniu operatora, a klient otrzymuje potwierdzenie wykonania usługi.

Jak monitorować i analizować zużycie energii?

Liczniki energii zapisują zużycie co 15–60 minut i przekazują te dane do systemów zbierających oraz do EMS. Dzięki temu można wygenerować wykresy godzinowe, dzienne i miesięczne oraz raporty kosztowe, a użytkownik sam wybiera interwał zapisu i zakres rejestrów. Mierzona jest energia czynna (kWh), bierna (kvarh), moc (kW), częstotliwość oraz parametry jakości zasilania. Dane są prezentowane na wyświetlaczu, w aplikacji lub na portalu, co pozwala szybko porównać różne okresy i tworzyć profile zużycia dla dnia, tygodnia czy miesiąca.

Kluczowe wskaźniki to m.in.:

• zużycie kWh na dzień,
• moc szczytowa,
• współczynnik obciążenia,
• koszt na godzinę,
• udział energii biernej.

Wszystkie pomagają zrozumieć wzorce poboru energii. Tworzenie profili obciążenia ułatwia wyłapanie godzin największego zapotrzebowania; system może też wysłać natychmiastowy alert, gdy moc przekroczy np. 3 kW przez 10 minut. Aby namierzyć konkretne urządzenia, warto zainstalować podliczniki albo inteligentne gniazdka — wtedy łatwo określić koszty pracy np. pralki czy pieca oraz porównać działanie przy taryfie nocnej i w systemach wielostrefowych.

Integracja z EMS umożliwia automatyzację: planowanie harmonogramów, sterowanie ładowaniem samochodów elektrycznych czy ograniczanie poboru w godzinach szczytu. Automatyczne gromadzenie i analiza danych pomagają wykrywać anomalie — nagłe skoki obciążenia, nocne „leaki” mocy czy ujemny przepływ przy eksporcie energii. Monitorowanie rejestru zdarzeń i przerw w dostawie pozwala powiązać incydenty z profilami zużycia, co ułatwia diagnozę awarii i planowanie napraw.

Archiwum danych służy do raportów historycznych, benchmarkingów sezonowych oraz oceny skuteczności działań oszczędnościowych, a także wspiera decyzje o modernizacji instalacji. W praktyce warto wprowadzić proste zasady oszczędzania:

• przesuwać pranie na taryfę nocną,
• ładować EV poza szczytem,
• wyłączać tryby standby w AGD.

Dokładniejsze rozliczenia oparte na rzeczywistym zużyciu i możliwość eksportu raportów ułatwiają audyty energetyczne i racjonalne zarządzanie energią. Krótkie cykle analizy — codzienne alerty, tygodniowe raporty profili obciążenia i kwartalne przeglądy oszczędności — pomagają na bieżąco kontrolować zużycie.

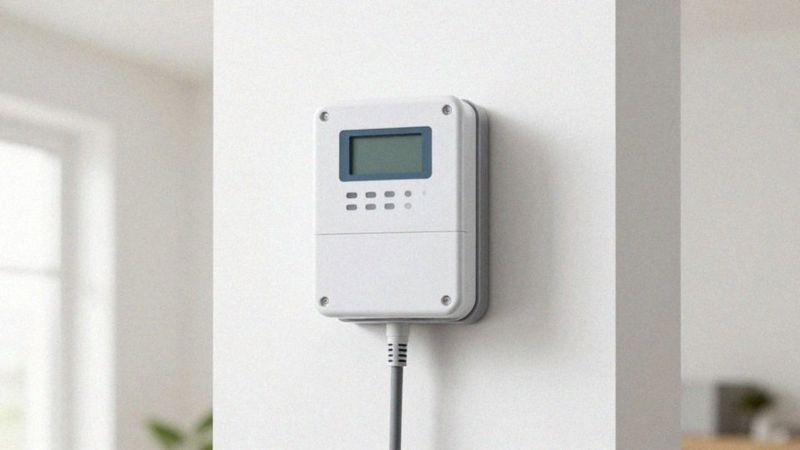

Jak działa zdalny odczyt w systemie AMI?

Standardowy interwał raportowania w systemie AMI wynosi zwykle od 15 do 60 minut, choć w sytuacjach krytycznych licznik wysyła raporty w ciągu kilku sekund lub minut. Urządzenie rejestruje zarówno dane pomiarowe, jak i logi zdarzeń, a moduły komunikacyjne przekazują te informacje przez łącza radiowe (np. moduły radiowe, LTE, NB‑IoT) lub przewodowe interfejsy lokalne, takie jak RS‑485/232, Modbus i M‑Bus.

Dane są transmitowane w określonym formacie według przyjętego modelu i protokołu — najczęściej wykorzystuje się DLMS/COSEM do pomiarów i rejestrów, natomiast magistrale Modbus i M‑Bus łączą urządzenia lokalne. W typowej architekturze informacje płyną z licznika do bramy lub koncentratora, a dalej do systemu zbierania danych (Head‑End), który normalizuje, agreguje i przekazuje je do systemów rozliczeniowych, EMS oraz centrum dyspozytorskiego.

Dwukierunkowa komunikacja pozwala na zdalne ustawianie parametrów, zmianę taryf, pobieranie szczegółowych logów oraz aktualizację oprogramowania bez fizycznej obecności przy liczniku. System odczytowy łączy logikę raportowania okresowego z raportowaniem zdarzeniowym, co ułatwia wykrywanie anomalii, przerw w zasilaniu i prób nadużyć.

Ochronę transmisji zapewniają mechanizmy uwierzytelniania, szyfrowanie oraz karty kryptograficzne i procedury integralności danych, dzięki czemu informacje rozliczeniowe przesyłane są w sposób zabezpieczony. Operator systemu dystrybucyjnego zarządza uprawnieniami, rejestruje numery seryjne urządzeń i nadzoruje poprawność integracji z systemem zbierania danych. Automatyzacja przesyłania danych przyspiesza generowanie rozliczeń i raportów jakości energii, redukując potrzebę ręcznych odczytów.

Czy nowoczesne liczniki współpracują z fotowoltaiką?

Dwukierunkowy licznik rejestruje zarówno import, jak i eksport energii, co pozwala rozliczać rzeczywiste zużycie i bilansować produkcję z instalacji PV. Licznik fotowoltaiczny zapisuje profile generacji i współpracuje z inwerterami oraz magazynami energii, a zgromadzone dane mogą być przekazywane do systemów EMS. Komunikacja odbywa się przez różne protokoły — m.in.:

• DLMS/COSEM,
• Modbus,
• RS‑485,
• łącza radiowe takie jak LTE czy NB‑IoT.

Dzięki temu możliwe są automatyczne rozliczenia i integracja z hurtowniami oraz aplikacjami monitorującymi. Urządzenia rejestrują energię czynną (kWh), bierną (kvarh), moce oraz profile eksportu i importu, co ułatwia analizę zużycia i optymalizację autoconsumpcji. Integracja licznika z inwerterem zapewnia synchronizację danych generacji i pozwala sterować ładowaniem stacji EV oraz pracą magazynów na podstawie nadwyżek.

W instalacjach o większej mocy stosuje się modele z przekładnikami prądowymi (CT), a wybór odpowiedniego urządzenia zależy od:

• mocy,
• rodzaju przyłącza,
• wymogów rozliczeniowych.

Systemy EMS wykorzystują te informacje w algorytmach optymalizacyjnych — na przykład do priorytetowego ładowania samochodów elektrycznych i magazynowania nadwyżek. Przesyłanie danych do operatorów i sprzedawców przyspiesza rozliczenia, zmniejsza liczbę szacunków i ułatwia raportowanie do hurtowni fotowoltaicznych. Przy zakupie warto zwrócić uwagę na certyfikaty, obsługiwane protokoły oraz kompatybilność z inwerterami i systemami EMS, by zapewnić pełną współpracę całej instalacji.

Jak liczniki wykrywają awarie i kradzież prądu?

Porównanie bieżącego profilu zużycia z danymi historycznymi oraz analiza jakości napięcia ujawniają większość awarii i przypadków nielegalnego poboru energii. System wychwytuje anomalie, gdy obserwujemy istotne odchylenia od ustalonego wzorca — zwykle alarmy uruchamiają się przy zmianach rzędu 20–30% w krótkim okienku zapisu (15–60 minut).

Do sygnałów wskazujących na awarię lub kradzież należą m.in.:

• nagły spadek rejestrowanej energii przy prawidłowym napięciu (możliwy objaw obejścia licznika),
• rozbieżność między sumą prądów faz a odczytem z przekładników w licznikach przekładnikowych,
• odwrotny przepływ w liczniku jednoprzewodowym,
• niespójność eksportu energii z danymi inwertera PV.

Częste, krótkotrwałe przełączenia i wahania mocy mogą z kolei świadczyć o:

• zwarciach,
• wadliwych zabezpieczeniach,
• manipulacjach.

Zmiany parametrów jakościowych — takich jak THD, częstotliwość czy skoki napięcia — wskazują na uszkodzenia instalacji lub nieuprawnione przyłączenia. Mechanizmy detekcji obejmują rejestrację zdarzeń z dokładnymi znacznikami czasu, co ułatwia korelację anomalii z innymi incydentami i analizę przyczyn. Profile obciążenia analizowane są przez algorytmy wykrywania anomalii działające w systemie Head-End zdalnego odczytu.

Dodatkowo stosuje się czujniki antymanipulacyjne — magnetyczne, temperaturowe oraz monitorujące otwarcie plomb — oraz porównanie pomiarów napięcia i prądu. System wyszukuje też niespójności między danymi licznika a informacjami z urządzeń pomocniczych, jak inwertery czy podliczniki.

Po wykryciu anomalii następują konkretne kroki:

• automatyczne powiadomienie centrum dyspozytorskiego,
• przesłanie logów zdarzeń,
• zdalna diagnostyka obejmująca przegląd profili, testy komunikacyjne i wymuszone odczyty.

Na tej podstawie operator planuje kontrolę terenową. W sytuacjach krytycznych możliwe jest zdalne wprowadzenie blokad taryfowych lub ograniczenie poboru energii, co ogranicza straty i zmniejsza ryzyko dalszych szkód. Skuteczność tych działań potwierdzają automatyczne zbieranie danych i analiza zużycia — dzięki temu maleją straty nietechniczne i przyspiesza wykrywanie nieprawidłowości.

Raporty branżowe i praktyka operatorów pokazują, że po wdrożeniu rozwiązań AMI czas wykrycia i reakcji ulega znacznemu skróceniu. Aby ograniczyć liczbę fałszywych alarmów, systemy stosują wielokryterialne reguły (np. zbieżność odchyleń), analizę rejestrów zdarzeń i porównania z urządzeniami pomocniczymi przed wysłaniem ekipy kontrolnej. Połączenie monitoringu zużycia, rejestracji zdarzeń oraz dwukierunkowej komunikacji umożliwia skuteczne przeciwdziałanie kradzieży prądu i szybsze diagnozowanie usterek oraz nieprawidłowości w działaniu instalacji.

Jak chronione są dane i komunikacja licznika?

Szyfrowana komunikacja end-to-end jest kluczowa dla bezpieczeństwa danych w systemie AMI. Stosuje się wielowarstwowe zabezpieczenia — m.in.:

• szyfrowanie (np. AES),
• mechanizmy zapewniające integralność danych (podpisy cyfrowe, HMAC),
• ochronę przed powtórzeniami.

Interfejs DLMS/COSEM zawiera wbudowane funkcje autoryzacji odczytów i zapisów, a uwierzytelnianie realizowane jest poprzez certyfikaty X.509 i karty kryptograficzne montowane w licznikach i koncentratorach. Dwustronna komunikacja wymaga wzajemnej weryfikacji urządzeń przed wykonaniem zdalnych poleceń, co ogranicza ryzyko nieautoryzowanych akcji. System rejestruje logi dostępu i operacji, co pozwala na audyt każdego odczytu i zmiany parametrów.

Zdalne aktualizacje oprogramowania przeprowadzane są wyłącznie przez podpisane cyfrowo paczki i bezpieczne kanały, a pliki firmware podlegają kontroli integralności przed instalacją. Sieć jest logicznie odizolowana i segmentowana — używa się VLAN-ów, VPN-ów i innych mechanizmów, by oddzielić ruch liczników od pozostałych systemów operatora.

Monitorowanie anomalii w ruchu oraz analiza zachowań pomagają wychwycić nietypowe wzorce komunikacji i podejrzane próby dostępu. Operator systemu odpowiada za zarządzanie uprawnieniami, politykę prywatności i procedury reagowania na incydenty. Ochrona prywatności opiera się na minimalizacji przesyłanych danych pomiarowych i ograniczeniu dostępu do danych osobowych tylko do uprawnionych ról. Dodatkowe mechanizmy detekcji i raportowania wspierają wykrywanie oszustw i zwiększają ogólne bezpieczeństwo użytkowników.
