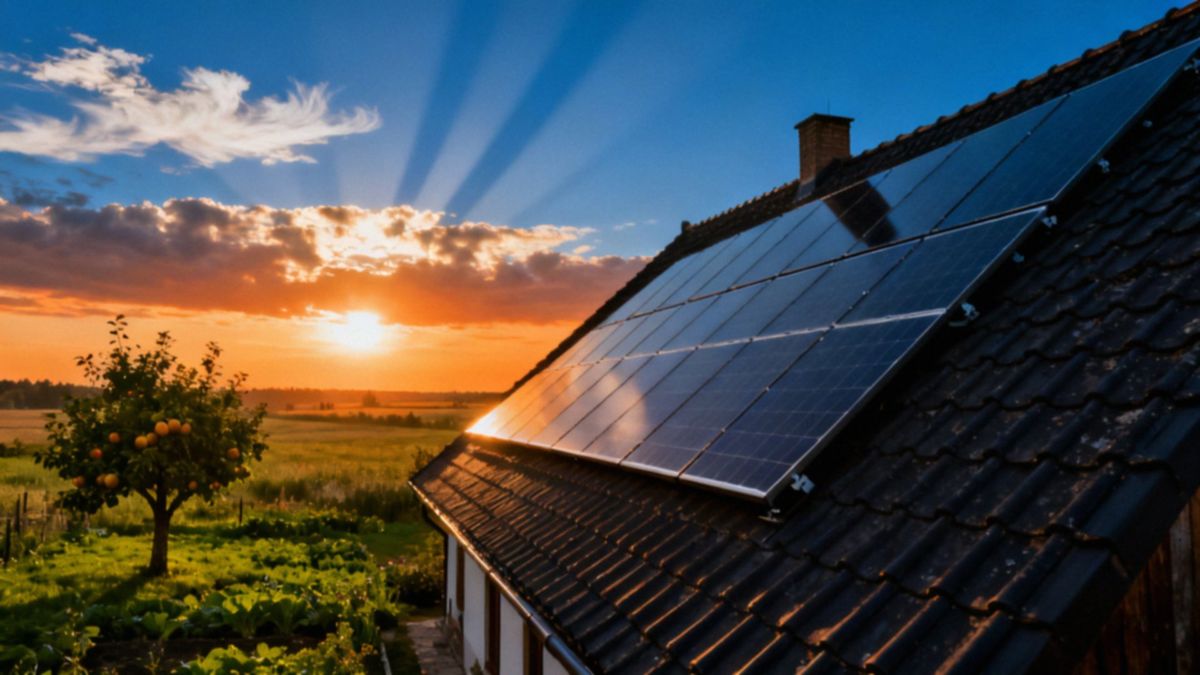

Off grid — jak zrobić własną instalację energetyczną krok po kroku?

Co to jest instalacja off-grid?

Systemy off-grid, nazywane potocznie instalacjami wyspowymi, to autonomiczne rozwiązania fotowoltaiczne, które funkcjonują całkowicie niezależnie od publicznej sieci energetycznej. Ich działanie opiera się na panelach zamieniających promienie słoneczne w prąd, który zamiast do sieci, trafia bezpośrednio do akumulatorów lub banków energii. Pozwala to na korzystanie z prądu nawet po zmierzchu, oferując użytkownikom pełną niezależność energetyczną.

Dzięki takiemu rozwiązaniu nie musisz martwić się o awarie czy przestoje w przesyłaniu energii przez operatora – Twój dom pozostaje stale zasilony. Ta samowystarczalność to nie tylko wygoda, ale także bardziej ekologiczne podejście do życia.

Trzeba jednak pamiętać o kwestiach ekonomicznych:

• ze względu na konieczność zakupu zaawansowanych magazynów prądu,
• inwestycja ta jest zazwyczaj o połowę droższa od standardowej instalacji on-grid.

Warto podkreślić, że budowa takiej wyspy energetycznej nie ingeruje w infrastrukturę dystrybucyjną, co zazwyczaj zwalnia nas z konieczności zgłaszania projektu u operatora sieci. Aby jednak zagwarantować sobie nieprzerwane działanie nawet w pochmurne, zimowe dni, wielu inwestorów decyduje się na wsparcie systemu dodatkowym generatorem prądotwórczym.

Czy instalacja off-grid się opłaca ekonomicznie?

Głównym czynnikiem windowującym cenę instalacji off-grid jest konieczność zainwestowania w akumulatory, najczęściej typu LiFePO4 lub żelowe, które gwarantują nieprzerwaną pracę systemu. Taki wydatek staje się uzasadniony przede wszystkim tam, gdzie podłączenie do sieci energetycznej jest niemożliwe albo zwyczajnie nieopłacalne.

W typowych gospodarstwach domowych korzystniej wypada jednak model on-grid oparty na net-billingu – wymaga niższego kapitału na start i zapewnia atrakcyjniejszy zwrot z inwestycji. Ostateczny wynik finansowy zależy tutaj w dużej mierze od tego, jak efektywnie zużyjemy wyprodukowany prąd na własne potrzeby.

Decydując się na off-grid, zyskujemy całkowitą niezależność i eliminujemy rachunki za elektryczność, co w dobie drożejącej energii stanowi silny argument. Trzeba jednak pamiętać o pewnych haczykach, jak choćby o konieczności wymiany baterii po kilku latach, gdy ich sprawność spadnie.

Podczas gdy systemy hybrydowe pozwalają na sprytną optymalizację kosztów poprzez sprzedaż nadwyżek do sieci, off-grid stawia na pełną samowystarczalność. Wybór odpowiedniego rozwiązania powinien być poprzedzony wnikliwą analizą bilansu energetycznego budynku oraz dokładnym oszacowaniem wydatków operacyjnych w perspektywie najbliższych 15 lat.

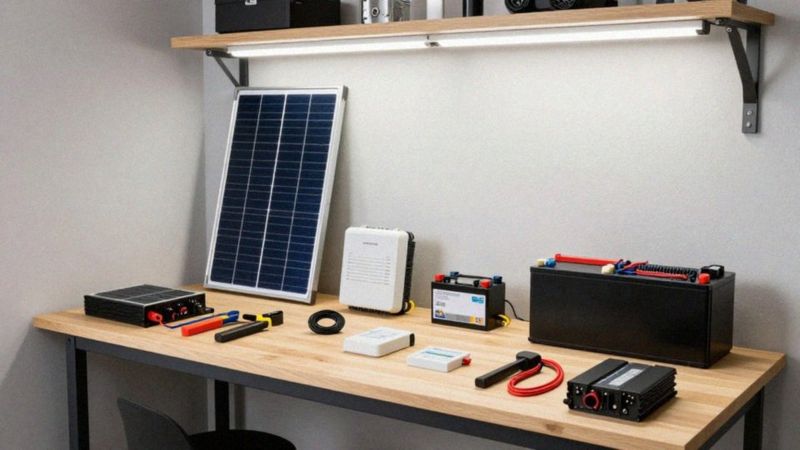

Z czego składa się zestaw off-grid?

Podstawowy system off-grid opiera się na kilku kluczowych komponentach, które wspólnie odpowiadają za pozyskiwanie, zarządzanie i przechowywanie prądu. Sercem układu są panele fotowoltaiczne, które przesyłają energię do akumulatorów za pośrednictwem regulatora MPPT. To właśnie on dba o optymalizację procesu ładowania, znacząco podnosząc efektywność całego zestawu.

W roli magazynów energii najczęściej występują:

• ogniwa LiFePO4,
• żelowe,
• typ deep cycle.

Nad ich kondycją i bezpieczeństwem czuwa system BMS, podczas gdy w trudniejszych warunkach oświetleniowych, takich jak okresowe zacienienie, nieocenione okazują się optymalizatory mocy, które zminimalizują niepożądane straty wydajności.

Aby korzystać z zebranego prądu, inwerter przekształca napięcie stałe z akumulatorów na standardowe 230V. Zależnie od potrzeb użytkownika, stosuje się tutaj:

• urządzenia hybrydowe,
• mikrofalowniki.

Kompletna instalacja wymaga rzecz jasna solidnego okablowania oraz niezbędnych zabezpieczeń, takich jak:

• wyłączniki nadprądowe,
• wyłączniki różnicowoprądowe,
• chroniące stronę DC i AC.

Całość można wzbogacić o generator jako źródło awaryjne, a także rozbudować o automatyczne przełączniki czy dedykowane odbiorniki, choćby grzałkę do wody użytkowej, co pozwala w pełni wykorzystać potencjał nadwyżek energii.

Jak zaprojektować instalację off-grid?

Fundamentem udanej instalacji fotowoltaicznej jest wnikliwa analiza Twojego dobowego zapotrzebowania na energię. Musisz wziąć pod uwagę zarówno obciążenia stałe, generowane przez sprzęty typu lodówka, jak i te szczytowe, za które odpowiadają pompy ciepła czy grzałki. Zestawienie tych danych pozwala precyzyjnie wyliczyć optymalną moc paneli. Pamiętaj jednak, że produkcja prądu nie jest stała – latem system osiągnie szczyt wydajności, podczas gdy w zimowe miesiące licz się ze znacznym spadkiem mocy.

Kolejny krok to wybór odpowiedniego napięcia systemu, zazwyczaj 24V lub 48V, co bezpośrednio przekłada się na efektywność pracy inwertera. Projekt musi uwzględniać naturalne straty energii w przewodach oraz sprawność regulatorów MPPT. Sposób łączenia modułów również ma znaczenie:

• połączenie szeregowe zwiększy napięcie,
• połączenie równoległe pozwoli podbić prąd ładowania.

Bezpieczeństwo to absolutny priorytet. Niezbędne jest solidne uziemienie konstrukcji oraz montaż wyłączników nadprądowych i różnicowoprądowych, zarówno po stronie AC, jak i DC. Aby lepiej chronić sprzęt, warto rozważyć separację sieci i poprowadzenie osobnej linii dla kluczowych obwodów.

Do instalacji wewnętrznej dobieraj przewody o właściwym przekroju – tam, gdzie zaplanowano urządzenia o wyższym poborze mocy, standardem powinno być 3x2,5mm2. Całością powinien zarządzać zaawansowany system monitorujący stan akumulatorów. Jeśli planujesz modernizację systemu on-grid do wersji wyspowej (off-grid), koniecznie zleć fachowcom weryfikację kompatybilności wszystkich komponentów. Dobrze przygotowana dokumentacja projektowa zawsze przewiduje miejsce na przyszłą rozbudowę oraz integrację z systemami zasilania awaryjnego.

Jak dobrać panele fotowoltaiczne i inwerter?

Projektowanie instalacji fotowoltaicznej zaczyna się od wnikliwej analizy rocznego zapotrzebowania na prąd oraz lokalnych warunków nasłonecznienia. Obliczając moc paneli, musimy wziąć pod uwagę nie tylko sprawność samych ogniw, ale również nieuniknione straty przesyłowe. Jeśli natomiast w otoczeniu budynku występują przeszkody rzucające cień, świetnym pomysłem będzie montaż:

• optymalizatorów mocy,
• mikroinwerterów.

Dzięki nim praca każdego modułu staje się autonomiczna, co eliminuje spadki wydajności całego ciągu. Kluczowym elementem układu jest inwerter, który odpowiada za konwersję napięcia stałego na standardowe 230V. Wybierając to urządzenie, trzeba skupić się na:

• mocy ciągłej, która musi przewyższać sumaryczny pobór mocy wszystkich urządzeń w domu,
• mocy szczytowej, niezbędnej do bezpiecznego startu odbiorników indukcyjnych.

W instalacjach autonomicznych priorytetem staje się stabilna współpraca z magazynem energii, jak choćby akumulatorami 24V. Nowoczesne falowniki hybrydowe oferują przy tym ogromną elastyczność, pozwalając na integrację z siecią lub agregatem prądotwórczym. Mimo że niektóre modele potrafią pracować bez baterii, w klasycznym układzie off-grid bank energii pozostaje sercem systemu. Ostatnim ogniwem jest regulator ładowania MPPT. Niezależnie od tego, czy jest on wbudowany w inwerter, czy występuje jako osobny komponent, jego parametry muszą być precyzyjnie dopasowane do prądu ładowania. Wysoka sprawność śledzenia punktu mocy maksymalnej to gwarancja szybkiego gromadzenia energii, co nabiera szczególnego znaczenia zimą, gdy dni są krótkie, a warunki pogodowe często bywają kapryśne.

Jak wybrać akumulator i magazyn energii?

Wybór odpowiedniego magazynu energii zaczyna się od precyzyjnego określenia zapotrzebowania na prąd w kilowatogodzinach, co wymaga przeanalizowania Twojego dobowego zużycia oraz czasu, przez jaki system ma pracować bez wsparcia fotowoltaiki. Kluczowym wskaźnikiem jest tutaj DoD, czyli głębokość rozładowania, która wyznacza bezpieczną granicę eksploatacji baterii.

Dla instalacji stacjonarnych zdecydowanie najlepiej sprawdzają się ogniwa LiFePO4. Wyróżniają się one imponującą trwałością sięgającą tysięcy cykli oraz wysoką efektywnością energetyczną. W przeciwieństwie do klasycznych rozwiązań żelowych, technologia ta gwarantuje stabilniejsze napięcie nawet przy dużym obciążeniu, co jest szczególnie istotne w zasilaniu wymagających urządzeń.

Planując taki bank energii, upewnij się, że:

• napięcie całego układu – 24V lub 48V – jest w pełni kompatybilne z inwerterem,
• system BMS, czyli inteligentny zarządca, na bieżąco monitoruje stan ogniw,
• chroni ogniwa przed awarią i optymalizuje pracę cel.

Jeśli stawiasz na intensywną eksploatację, celuj w akumulatory klasy deep cycle, stworzone właśnie do regularnych, wymagających cykli pracy. Projektując system, warto przewidzieć niewielki zapas pojemności na przyszłe potrzeby. Pamiętaj też o warunkach środowiskowych, gdyż skrajne temperatury potrafią osłabić parametry elektrochemiczne. Stosując się do zaleceń producenta dotyczących prądu ładowania, zyskasz pewność, że Twój sprzęt posłuży bezawaryjnie przez długie lata.

Jak zaplanować okablowanie i zabezpieczenia?

Prawidłowe zaprojektowanie instalacji elektrycznej to fundament nie tylko bezpiecznej, ale i wydajnej pracy systemu fotowoltaicznego. Kluczowe jest umiejętne poprowadzenie przewodów DC pomiędzy panelami, kontrolerem i akumulatorami, a także poprawne rozprowadzenie obwodów AC do domowych odbiorników. Należy przy tym pamiętać, że zbyt cienkie kable to prosta droga do dotkliwych spadków napięcia i niepotrzebnych strat energii.

O ile w standardowych obwodach domowych wystarczy przewód o przekroju 3x2,5mm2, o tyle trasy o wysokim natężeniu prądu wymagają już znacznie solidniejszych przekrojów, dobieranych precyzyjnie pod kątem długości drogi i parametrów ładowania. Bezpieczeństwo systemu opiera się również na przemyślanym zabezpieczeniu obwodów. Obowiązkowe wyłączniki nadprądowe oraz różnicowoprądowe stanowią niezbędną barierę przed porażeniem, a uziemienie paneli wyraźnie ogranicza ryzyko groźnych wyładowań.

Aby ochronić sprzęt przed skutkami burz czy nagłymi skokami napięcia, nie można zapominać o ogranicznikach przepięć, montowanych zarówno po stronie prądu stałego, jak i zmiennego. Chcąc zachować prawdziwą niezależność, warto rozważyć separację sieci, która pozwoli na bezpieczne wykorzystanie inwertera w trybie wyspowym. Zastosowanie przełączników typu sieć-agregat daje użytkownikowi komfort płynnego wyboru źródła zasilania, nawet gdy akumulatory wymagają doładowania.

Warto już na etapie projektu uwzględnić dedykowane wejście dla generatora, co zagwarantuje ciągłość pracy instalacji w trudniejszych zimowych miesiącach. Najlepiej zgromadzić wszystkie zabezpieczenia w jednej, łatwo dostępnej rozdzielni off-grid, co znacznie ułatwi przyszłe prace konserwacyjne.

Czy instalację off-grid trzeba zgłaszać operatorowi?

W pełni legalna instalacja off-grid pracuje całkowicie autonomicznie, dlatego też nie musisz zgłaszać jej do operatora sieci dystrybucyjnej. Ponieważ system nie jest fizycznie połączony z publiczną infrastrukturą, nie dochodzi w nim do wymiany energii. Dzięki temu unikasz statusu prosumenta, co zwalnia Cię z formalności typowych dla systemów net-meteringu czy net-billingu.

Mimo braku powiązań z siecią, planowanie takiej inwestycji wymaga uwzględnienia lokalnych przepisów budowlanych. Kluczowe jest zachowanie norm bezpieczeństwa elektrycznego, a także rygorystyczne przestrzeganie zasad ochrony przeciwpożarowej i odgromowej. Jeśli stawiając instalację wykonujesz prace wymagające pozwolenia na budowę, przygotuj solidną dokumentację techniczną.

Sytuacja komplikuje się w momencie, gdy planujesz modernizację zakładającą hybrydowe połączenie z istniejącą siecią. Wtedy Twoim pierwszym krokiem powinna być konsultacja z fachowcami oraz dopełnienie wszystkich wymogów u operatora. Pamiętaj, że próby ominięcia przepisów grożą sankcjami, dlatego każda ingerencja w publiczną sieć wymaga wcześniejszej weryfikacji technicznej i prawnej.

Dla własnego spokoju i pewności, że wszystko działa zgodnie z literą prawa, warto przed uruchomieniem systemu zamówić audyt u wykwalifikowanego elektryka, który oceni zgodność projektu z wszelkimi wymogami.
