Ograniczenie prądu — co to jest i jak działa w praktyce?

Co to jest ograniczenie prądu?

Ograniczanie prądu to kluczowy mechanizm, który dba o to, by natężenie w obwodzie nie przekroczyło wyznaczonej granicy. Dzięki zabezpieczeniom nadprądowym skutecznie chronimy zasilacze, czułe komponenty oraz odbiorniki przed awariami. W praktyce realizuje się to za pomocą różnorodnych rozwiązań:

• nieskomplikowane rezystory detekcyjne,
• tranzystory MOSFET,
• dedykowane układy scalone.

Standardowy układ typu limiter zazwyczaj wykorzystuje rezystor pomiarowy sprzężony z pętlą zwrotną. W bardziej zaawansowanych konstrukcjach, takich jak zasilacze laboratoryjne czy zasilacze impulsowe, stosuje się aktywne sterowanie kluczem. Ta technologia jest powszechnie spotykana w ładowarkach akumulatorów oraz nowoczesnych systemach zasilających diody LED dużej mocy. Podczas projektowania warto pamiętać o dwóch istotnych kwestiach:

• spadku napięcia na boczniku,
• stratach cieplnych, które wydziela element pomiarowy.

Należy również mieć na uwadze, że na precyzję zadziałania ogranicznika wpływa zarówno temperatura pracy, jak i tolerancja wykorzystanych podzespołów. Systemy te pełnią nieocenioną rolę w trakcie prac warsztatowych lub eksperymentów, gdzie ścisła kontrola przepływu ładunku pozwala zabezpieczyć obwód przed skutkami nagłych zwarć czy przeciążeń.

Jak działa ogranicznik poboru mocy?

Ogranicznik poboru mocy nieustannie monitoruje parametry prądu w zabezpieczanym obwodzie, obliczając na bieżąco aktualną moc czynną. W momencie, gdy pobór energii przekroczy zdefiniowany limit, urządzenie natychmiast inicjuje działanie przekaźnika lub klucza półprzewodnikowego. Takie zabezpieczenie skutecznie chroni instalację przed skutkami przeciążeń, niezależnie od tego, czy mamy do czynienia z:

• odbiornikami rezystancyjnymi,
• odbiornikami pojemnościowymi,
• odbiornikami indukcyjnymi.

Nowoczesne rozwiązania, na przykład te z serii OM, dają użytkownikowi dużą swobodę, pozwalając na precyzyjną regulację progu zadziałania oraz czasu opóźnienia. To przemyślane rozwiązanie pozwala uniknąć irytujących, przypadkowych przerw w dostawie prądu, wywołanych jedynie chwilowymi skokami mocy. Gdy zasilanie zostanie odcięte, ogranicznik cierpliwie odlicza czas powrotny, a następnie samoczynnie podejmuje próbę przywrócenia napięcia 230 V. W sytuacjach bardziej wymagających, czyli w sieciach trójfazowych, moduł analizuje sumaryczne obciążenie wszystkich faz, co gwarantuje wysoką precyzję ochrony w większych obiektach. Aby jednak system działał bezawaryjnie, konieczne jest precyzyjne dopasowanie nastaw do specyfiki konkretnej instalacji elektrycznej oraz zastosowanie właściwych modułów wykonawczych.

Jak ograniczniki prądu chronią przed zwarciem?

Ograniczenie natężenia prądu zwarcia pozwala znacząco zredukować ilość energii uwalnianej w punkcie awarii. To kluczowe działanie, które skutecznie zabezpiecza transformatory, generatory oraz rozdzielnice przed katastrofalnymi skutkami uszkodzeń. Nowoczesne rozwiązania, takie jak ograniczniki typu Is-limiter, potrafią odciąć zasilanie w zaledwie mikrosekundy, drastycznie ograniczając wpływ prądów zwarciowych na infrastrukturę. Dzięki temu minimalizowane są niszczycielskie naprężenia elektrodynamiczne i termiczne, które zagrażają trwałości komponentów sieci elektrycznej.

Współczesne centra danych oraz systemy energii rozproszonej, w których liczba źródeł mocy stale rośnie, zyskują na wdrożeniu tych limiterów, gdyż podnoszą one efektywność istniejących już zabezpieczeń. Projektanci mają do wyboru:

• podejście pasywne, oparte na rezystorach lub indukcyjnościach, które płynnie tłumią gwałtowne narastanie prądu,
• układy aktywne, wykorzystujące zaawansowane tranzystory MOSFET oraz układy monitorujące typu LTC7003, które inteligentnie integrują ścieżkę zasilania z systemem kontroli.

Dzięki takiemu połączeniu można przerwać obwód w momencie przekroczenia ściśle określonego progu, co ma krytyczne znaczenie w instalacjach wielkiej mocy, gdzie chwilowe wartości prądu mogą osiągać nawet 210 kA rms. Ostateczny poziom bezpieczeństwa urządzeń jest bezpośrednio uzależniony od szybkości i precyzji działania systemu ochrony. Równie istotne pozostaje jednak zarządzanie skutkami termicznymi, które towarzyszą tak gwałtownemu przerywaniu przepływu energii.

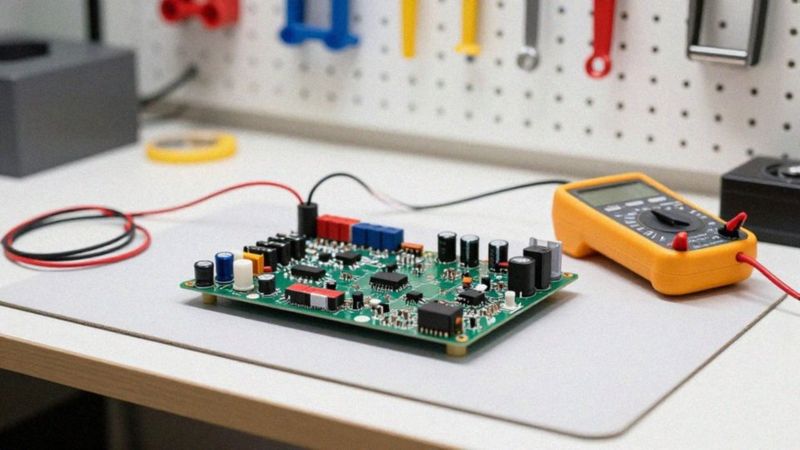

Kiedy stosować ograniczenie prądu zamiast bezpiecznika?

W sytuacjach, w których musimy precyzyjnie zarządzać natężeniem bez nagłego odcinania dopływu energii, kluczowe okazuje się zastosowanie zaawansowanego ogranicznika prądu. Klasyczne rozwiązania, jak zwykłe bezpieczniki, mają swoje ograniczenia – działają zazwyczaj jednorazowo lub reagują dopiero w momencie wystąpienia groźnego przeciążenia. Z tego względu nie sprawdzają się w zadaniach wymagających ciągłej regulacji.

Ogranicznik pozwala utrzymać zasilanie aż do momentu osiągnięcia wyznaczonego progu, co ma krytyczne znaczenie dla wrażliwej elektroniki, w której nawet niewielkie wahania mogą zdestabilizować cały system. W budowie precyzyjnej elektroniki ograniczniki sprawdzają się w:

• profesjonalnym procesie ładowania akumulatorów,
• zasilaniu wydajnych diod LED,
• skomplikowanych testach laboratoryjnych.

Eksperymenty tego typu często wymagają rygorystycznej kontroli przepływu prądu, chociażby w zakresie od 0 do 20 mA. Dzięki integracji z mikrokontrolerem zyskujemy możliwość dynamizowania limitów, co bije na głowę sztywne mechanizmy ochrony. Zapewniając ciągłość pracy, chronimy urządzenia w sytuacjach wymagających elastycznego podejścia, a nie tylko reakcji na całkowite zwarcie.

Podczas projektowania układu należy zwrócić uwagę na:

• docelowy prąd ograniczenia,
• dokładność nastaw,
• wydajność chłodzenia.

Te czynniki bezpośrednio wynikają z tolerancji termicznej podzespołów. Taka dbałość o szczegóły tworzy bezpieczne środowisko pracy dla delikatnych komponentów, pozwalając im na stabilne działanie nawet przy nieznacznym przekroczeniu parametrów, bez konieczności natychmiastowego wyłączania systemu.

Jak działa regulowany czas zadziałania ogranicznika?

Wprowadzenie mechanizmu odróżniającego chwilowe skoki mocy od realnego przeciążenia wymaga zastosowania układu opóźniającego. Dzięki takiemu rozwiązaniu unikamy zbędnych przerw w dostawie energii, które często wywoływane są choćby przez prąd rozruchowy silników.

Funkcję tę można zrealizować na kilka sposobów:

• poprzez prosty timer,
• odpowiednio skonfigurowany kondensator wewnątrz filtru,
• zaawansowany algorytm cyfrowy zaszyty w mikrokontrolerze.

Precyzja kontroli zależy od przyjętej metody regulacji. W wariantach analogowych użytkownik ustawia czas za pomocą potencjometru, natomiast w układach mikroprocesorowych wystarczy drobna korekta w kodzie. Na etapie projektowania trzeba jednak wziąć pod uwagę charakter obciążenia – czy jest ono rezystancyjne, indukcyjne czy pojemnościowe. Równie istotne jest monitorowanie tętnień napięcia, gdyż mogą one zakłócać stabilność pomiaru mocy.

W urządzeniach pracujących pod większym obciążeniem z pomocą przychodzą kondensatory o pokaźnej pojemności, liczonej często w tysiącach mikrofaradów. Nie wolno też zapominać o odpowiednim chłodzeniu elementów wykonawczych, które podczas pracy z opóźnionym zadziałaniem rozpraszają niemałą ilość energii. Cały system opiera się o weryfikację czasu trwania przeciążenia – wyzwolenie przekaźnika lub wyłącznika statycznego następuje dopiero wtedy, gdy zostanie przekroczony ustalony próg tolerancji.

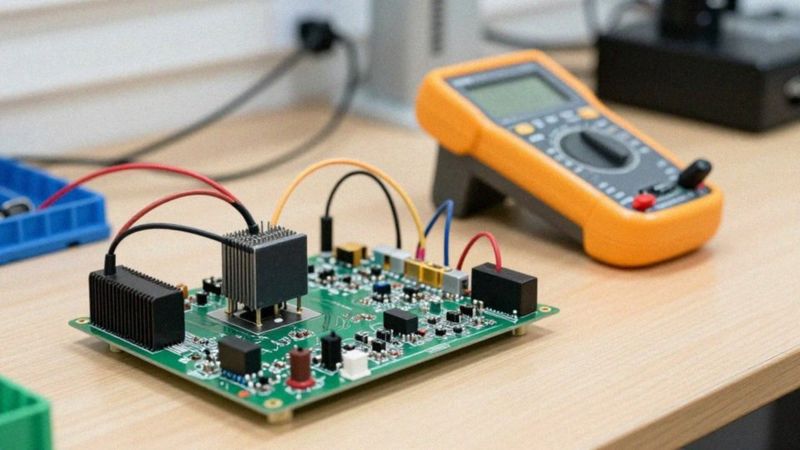

Jak zaprojektować ograniczenie prądu w zasilaczu?

Projektowanie układów ograniczenia prądu wymaga przede wszystkim precyzyjnego dopasowania topologii do specyfiki urządzenia. W prostych zasilaczach liniowych popularnym wyborem jest stabilizator LM317, który posiada wewnętrzne zabezpieczenie na poziomie 2 A. Wymaga on jednak zewnętrznego rezystora pomiarowego, którego parametry musimy dostosować do zakładanego obciążenia. Znacznie wygodniejszą alternatywą okazuje się układ L200, będący gotowym rozwiązaniem z wbudowaną kontrolą prądową, co pozwala uniknąć skomplikowanego projektowania pętli sprzężenia zwrotnego.

Zupełnie inaczej podchodzi się do zasilaczy impulsowych i systemów wysokiej mocy, gdzie sprawdzają się konwertery DC/DC z kontrolerami takimi jak LTC7003. Wymagają one użycia zewnętrznego rezystora oraz wzmacniacza do precyzyjnego nadzorowania prądu po stronie dodatniej. Niezależnie od wybranego rozwiązania, trzeba wnikliwie przeanalizować straty cieplne, co determinuje wybór radiatora i metody odprowadzania ciepła z półprzewodników. Skuteczność konstrukcji zależy od kilku kluczowych detali:

• istotna jest filtracja napięcia – kondensatory o dużej pojemności, jak 3000 µF przy prądzie 1,5 A, skutecznie redukują tętnienia,
• stabilność pętli można zapewnić poprzez zastosowanie filtra dolnoprzepustowego, co eliminuje oscylacje podczas dynamicznych zmian poboru mocy,
• warto zadbać o czytelność pracy urządzenia: amperomierz pozwoli na bieżący podgląd parametrów, a potencjometr umożliwi płynną regulację progu zadziałania.

W zaawansowanych projektach nie wolno zapominać o zabezpieczeniach, takich jak sygnalizacja termiczna czy dodatkowe przekształtniki prądu chroniące delikatne podzespoły. Pamiętaj też, że przy wzroście obciążenia kluczowe jest monitorowanie różnicy napięć, co w układach z LM317 ma bezpośredni wpływ na punkt odcięcia prądu. Staranność w prowadzeniu ścieżek prądowych oraz dobór wysokiej jakości elementów biernych to fundament stabilnej pracy zasilacza, zarówno w domowym warsztacie, jak i w wymagającym środowisku przemysłowym.

Jak dobrać ogranicznik do instalacji trójfazowej?

Wybór trójfazowego ogranicznika mocy to zadanie, które wymaga starannego podejścia. Podstawą jest dokładne wyliczenie sumarycznego zapotrzebowania na energię oraz przemyślany sposób rozłożenia odbiorników pomiędzy poszczególne fazy. W praktyce urządzenia takie jak OM-630 na bieżąco monitorują instalację 400 V, automatycznie odcinając zasilanie w momencie wykrycia przeciążenia.

Podczas selekcji odpowiedniego modelu trzeba kierować się nie tylko zakresem pomiarowym, ale także rodzajem podłączonych sprzętów. Niezależnie od tego, czy zasilasz odbiorniki:

• rezystancyjne,
• indukcyjne,
• czy pojemnościowe,

urządzenie musi radzić sobie z ich specyfiką. Istotna jest również zdolność wyłączania, która decyduje o tym, jak ogranicznik będzie współpracował z pozostałymi zabezpieczeniami w Twojej rozdzielnicy.

Elastyczność wyboru zapewniają zaawansowane funkcje konfiguracyjne – możliwość precyzyjnego ustawienia mocy zadziałania oraz czasu zwłoki pozwala uniknąć fałszywych alarmów przy rozruchu silniejszych maszyn. Jeśli projektujesz instalację z własną generacją energii, koniecznie upewnij się, czy sprzęt jest odporny na prądy zwarciowe w Twojej sieci.

Gdy standardowe przekaźniki okazują się niewystarczające, w systemach o dużej mocy warto sięgnąć po specjalistyczne rozwiązania, takie jak IS-limiter. Wybór technologii ma znaczenie dla żywotności całego układu: wersje przekaźnikowe świetnie sprawdzą się w typowych warunkach, jednak w trudnym środowisku przemysłowym lub serwerowniach znacznie lepiej postawić na trwalsze urządzenia statyczne.

Na samym końcu pamiętaj o odpowiednim montażu. Ograniczniki instalowane na szynie DIN potrzebują swobodnego przepływu powietrza, aby elektronika sterująca mogła pracować stabilnie i bezawaryjnie przez długi czas.

Jak mierzyć i kontrolować pobór prądu?

Monitorowanie poboru energii opiera się na konwersji zjawisk fizycznych na sygnały, które potrafią przetworzyć układy sterujące. Najpopularniejszym rozwiązaniem jest wpięcie w obwód szeregowego rezystora pomiarowego. Powstający na nim niewielki spadek napięcia, bezpośrednio powiązany z natężeniem prądu, trafia do precyzyjnych wzmacniaczy, a stamtąd po konwersji cyfrowej trafia prosto do mikrokontrolera.

Gdy mierzymy się z aplikacjami o dużej mocy, tradycyjne metody ustępują miejsca izolowanym przetwornikom, takim jak:

• transformatory prądowe,
• czujniki wykorzystujące efekt Halla.

Pozwalają one na pełną separację galwaniczną, podnosząc bezpieczeństwo systemu. W typowych przetwornicach obniżających napięcie DC, kontrolę natężenia obsługują zazwyczaj dedykowane wejścia SENS, co gwarantuje natychmiastową reakcję na przeciążenia. Skuteczne zarządzanie energią wymaga jednak czegoś więcej niż tylko śledzenia prądu – niezbędne jest równoczesne mierzenie napięcia, aby uzyskać dokładny odczyt mocy.

Kluczem do precyzji jest tu:

• właściwa filtracja zakłóceń,
• kompensacja wpływu temperatury na rezystory,
• odpowiedni dobór kondensatorów, które stabilizują układ przy nagłych zmianach obciążenia.

W bardziej rozbudowanych rozwiązaniach zintegrowane amperomierze cyfrowe łączą się z mikrokontrolerami w zamknięte pętle regulacji. Pozwala to na inteligentne i dynamiczne dostosowywanie pracy zasilacza w czasie rzeczywistym. Co więcej, zaawansowane systemy laboratoryjne wykorzystują specjalną logikę czasową, która odróżnia chwilowe skoki napięcia od rzeczywistych awarii, skutecznie eliminując problem niepotrzebnych wyłączeń.
