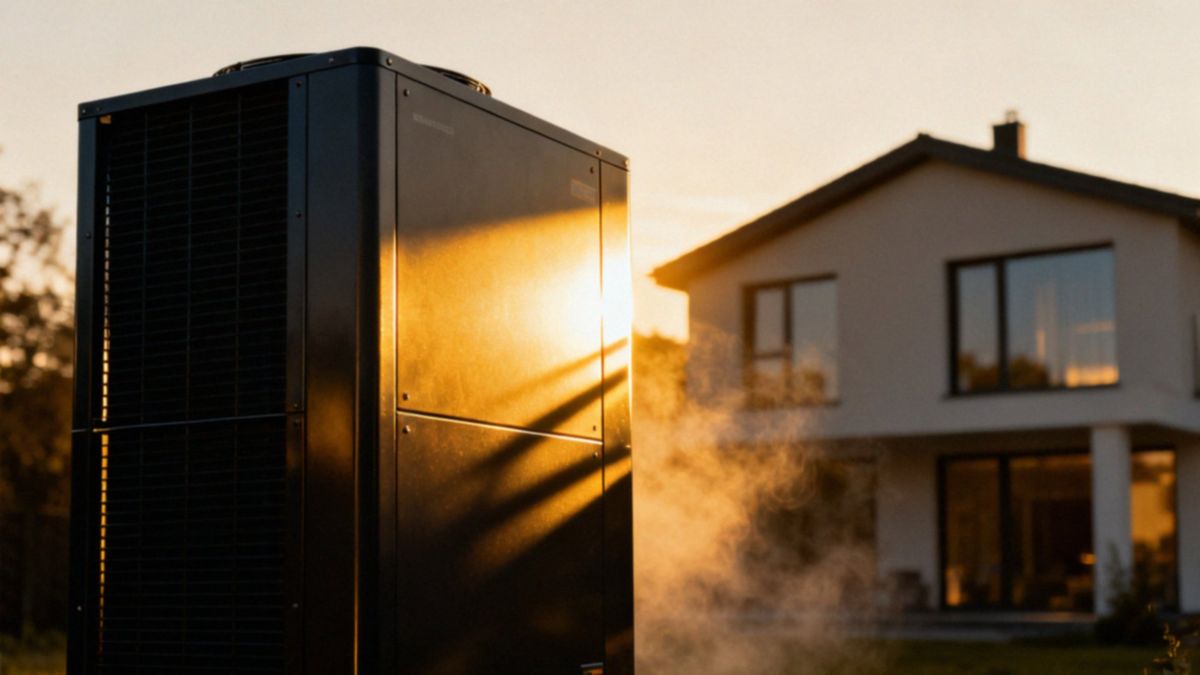

Pompa ciepła — jak działa? Schemat i kluczowe elementy

Jak działa pompa ciepła według schematu?

Praca pompy ciepła opiera się na czterostopniowym cyklu termodynamicznym, który pozwala na efektywne wykorzystanie energii z otoczenia. Wszystko zaczyna się w parowniku, gdzie czynnik chłodniczy odbiera ciepło z tzw. dolnego źródła – może nim być zarówno powietrze, jak i grunt czy woda. Tak pozyskana energia trafia do sprężarki, która poprzez wzrost ciśnienia radykalnie podnosi temperaturę gazu. W kolejnym kroku, czyli w skraplaczu, czynnik oddaje ciepło do domowej instalacji grzewczej lub wody użytkowej, by po przejściu przez zawór rozprężny i szybkim schłodzeniu wrócić do punktu wyjścia.

Nad sprawnością całego procesu czuwa zaawansowana automatyka i regulatory pogodowe, które na bieżąco dostosowują parametry pracy systemu. Kluczowym atutem tego rozwiązania jest fakt, że prąd elektryczny potrzebny do zasilenia sprężarki stanowi jedynie ułamek dostarczonej energii cieplnej, co przekłada się na wysoki wskaźnik COP. Oczywiście wydajność urządzenia jest ściśle uzależniona od różnicy temperatur między źródłem energii a temperaturą zasilania instalacji.

W praktycznym ujęciu instalacja pompy ciepła to coś więcej niż sam obieg czynnika. Projektując system, należy zadbać o odpowiednią hydraulikę, integrując w układzie:

• zbiornik buforowy,
• zasobnik ciepłej wody.

Co więcej, połączenie pompy z fotowoltaiką to obecnie jedna z najskuteczniejszych metod walki z kosztami energii i śladem węglowym. Niezależnie od typu urządzenia – czy korzystamy z modelu powietrze/woda, czy może gruntowej pompy glikol/woda – system ten stanowi stabilne źródło ciepła idealnie współpracujące z ogrzewaniem płaszczyznowym, takim jak podłogówka czy systemy ścienne.

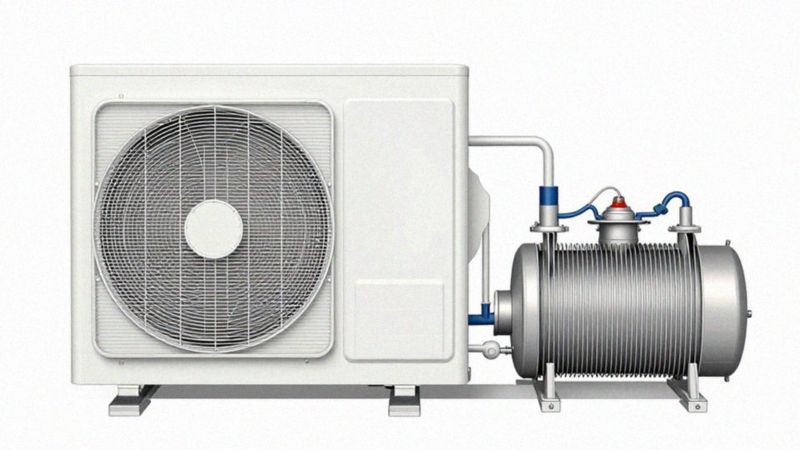

Jakie są główne elementy pompy ciepła?

W sercu każdego obiegu chłodniczego biją cztery kluczowe podzespoły: parownik, sprężarka, skraplacz oraz zawór rozprężny, nazywany też dławiącym. Cały proces zaczyna się w parowniku, który za sprawą wymiennika ciepła efektywnie pozyskuje energię z otoczenia. Następnie sprężarka podnosi ciśnienie czynnika, co automatycznie skutkuje wzrostem jego temperatury umożliwiając przekazanie ciepła przez skraplacz do instalacji grzewczej lub zasobnika wody użytkowej. Zanim cykl ruszy od nowa, zawór dławiący redukuje parametry czynnika, przygotowując go do kolejnej fazy.

Poza sercem układu chłodniczego, sprawność systemu zależy od komponentów hydraulicznych, takich jak:

• pompy obiegowe,
• naczynia przeponowe,
• dedykowana armatura.

W instalacjach gruntowych kluczową rolę odgrywają kolektory w postaci rur PE wypełnionych glikolem lub solanką. Nad tym wszystkim czuwa inteligentna automatyka i sterownik, przy czym regulatory pogodowe na bieżąco korygują moc urządzenia w odpowiedzi na zmienne warunki zewnętrzne. Aby uniknąć niepotrzebnych strat energii podczas przesyłu, niezbędne jest włączenie do układu zbiornika buforowego oraz zadbanie o staranną izolację termiczną przewodów. Warto pamiętać, że to czynnik chłodniczy o określonym współczynniku GWP jest nośnikiem energii, ciągle zmieniającym swój stan skupienia między fazą ciekłą a gazową. Dobór pozostałych elementów, w tym pomp obiegowych, zależy już bezpośrednio od wybranego źródła ciepła oraz specyfiki konstrukcyjnej samej jednostki.

Jak przebiega obieg czynnika chłodniczego?

Obieg czynnika chłodniczego to w istocie zamknięty proces termodynamiczny, w którym nośnik energii nieustannie zmienia swój stan skupienia. Wszystko zaczyna się w parowniku, gdzie czynnik o niskim ciśnieniu absorbuje energię z dolnego źródła, co wywołuje jego odparowanie. Powstały gaz trafia następnie do sprężarki, która podnosi jego ciśnienie oraz temperaturę. Tak przygotowany, gorący gaz przepływa do skraplacza. To tutaj oddaje on zgromadzone ciepło do instalacji grzewczej lub wody użytkowej, zmieniając się przy tym w ciecz.

Warto pamiętać, że wydajność tego etapu jest ściśle powiązana z warunkami pracy sprężarki i temperaturą skraplania. Gdy schłodzony płyn dociera do zaworu rozprężnego, następuje gwałtowny spadek ciśnienia i temperatury, co pozwala ponownie skierować czynnik do parownika i zamknąć cykl. Efektywność całego układu zależy nie tylko od odpowiedniego napełnienia systemu i szczelności rurociągów, ale także od właściwego punktu pracy pompy.

W zaawansowanych instalacjach, przy wsparciu inteligentnej automatyki, kierunek przepływu może zostać odwrócony, co pozwala na chłodzenie pomieszczeń w letnie miesiące. Kluczem do trwałości całego systemu oraz oszczędności energii jest zadbanie o płynną współpracę wymienników z pompami obiegowymi.

Skąd pompa ciepła pobiera ciepło?

Wybór systemu grzewczego w dużej mierze zależy od surowców, z których zamierzamy czerpać energię. Popularne pompy typu powietrze/woda wykorzystują ciepło zgromadzone w atmosferze, co czyni je nie tylko ekologicznymi, ale również prostymi w instalacji. Zaawansowana technologia czynników chłodniczych sprawia, że urządzenia te pracują wydajnie nawet w mroźne dni.

Jeśli dysponujesz większym terenem, możesz rozważyć pompy gruntowe, sięgające po stabilną energię termiczną ziemi. Proces ten wymaga:

• wkopywania poziomych kolektorów,
• wiercenia sond pionowych,
• wewnątrz których krąży glikol lub solanka, transportując ciepło do pompy.

Z kolei woda gruntowa stanowi doskonałe źródło dla systemów typu woda/woda, które wyróżniają się ponadprzeciętną stabilnością wydajności. Niezależnie od pogody, temperatura wód podziemnych pozostaje niemal niezmienna przez cały rok, co przekłada się na wysoką efektywność pracy urządzenia.

Wszystkie te rozwiązania bazują na odnawialnych zasobach, co znacząco obniża rachunki za ogrzewanie i chroni środowisko przed szkodliwą emisją gazów cieplarnianych. Pamiętaj jednak, że podczas wyboru odpowiedniej technologii musisz wziąć pod uwagę nie tylko specyfikę pracy samej pompy, ale także nakłady finansowe związane z przygotowaniem infrastruktury na działce.

Jak pompa ciepła ogrzewa dom?

Kluczową rolę w przekazywaniu energii z układu chłodniczego do budynku odgrywa skraplacz. To właśnie on przekazuje ciepło do wody grzewczej, która następnie wędruje przez instalację, dbając o komfort termiczny domowników. Aby jednak system działał z najwyższą możliwą wydajnością, warto postawić na rozwiązania niskotemperaturowe. W tej roli doskonale sprawdza się ogrzewanie płaszczyznowe, czyli popularna „podłogówka” lub systemy ścienne.

Ich ogromną zaletą jest fakt, że wymagają one wody o znacznie niższej temperaturze zasilania, co bezpośrednio przekłada się na:

• mniejsze rachunki,
• lepszą sprawność samej pompy.

Stabilną pracę całej instalacji często wspiera zbiornik buforowy, który zapewnia stały przepływ wody sterowany przez pompy obiegowe. Oczywiście, skuteczność tych rozwiązań jest ściśle uzależniona od jakości izolacji cieplnej budynku – jest to szczególnie odczuwalne w domach pasywnych, gdzie każda kilowatogodzina jest na wagę złota.

Nad całością czuwa inteligentna automatyka, która dzięki regulatorom pogodowym na bieżąco koryguje parametry pracy urządzenia w zależności od warunków za oknem, dbając o optymalne wykorzystanie energii. System ten jest wyjątkowo elastyczny. Latem, poprzez funkcję odwrócenia obiegu, może z powodzeniem chłodzić pomieszczenia.

Co więcej, jeśli połączymy pompę z instalacją fotowoltaiczną, zyskujemy dostęp do niemal darmowego prądu zasilającego sprężarkę. Takie rozwiązanie nie tylko realnie obniża roczne wydatki na energię, ale również znacząco zwiększa niezależność energetyczną każdego użytkownika.

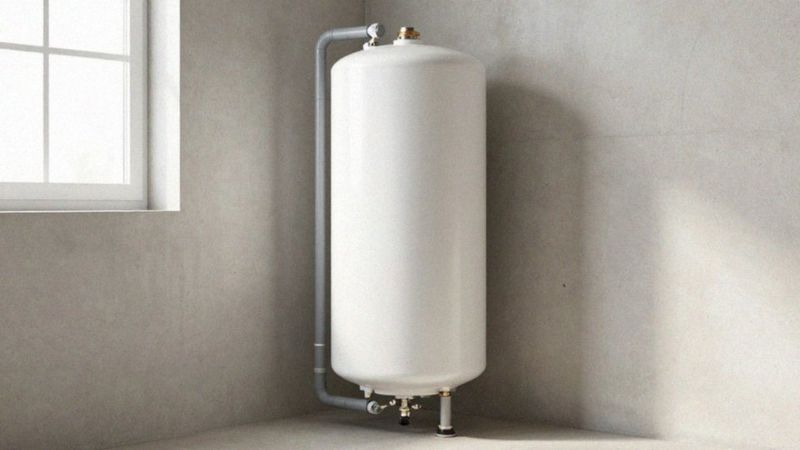

Jak pompa ciepła podgrzewa wodę użytkową?

Podgrzewanie wody użytkowej zaczyna się od transportu gorącego czynnika prosto ze skraplacza pompy ciepła do zasobnika. Kluczową rolę odgrywa tu wbudowany wymiennik, który przekazuje energię do wody sanitarnej. Całym mechanizmem zawiaduje sterownik urządzenia – to on przestawia zawór trójdrogowy, aby skierować przepływ do zasobnika, traktując zapewnienie ciepłej wody jako absolutny priorytet.

Sprawność tego układu wynika w dużej mierze z:

• jakości samego skraplacza,
• efektywności izolacji zbiornika,
• która skutecznie minimalizuje straty energii.

Jeśli w sytuacji takiej jak rutynowa dezynfekcja system potrzebuje wyższej temperatury, sterownik płynnie uruchamia grzałkę elektryczną. Warto pamiętać, że instalację da się zasilić z fotowoltaiki, co przy słonecznej pogodzie niemal całkowicie eliminuje koszty podgrzewania. Bardziej zaawansowane konfiguracje wykorzystują dodatkowy bufor ciepła, zapewniający stabilność pracy pompy i precyzyjną kontrolę temperatury.

Pamiętaj jednak, że kluczem do sukcesu jest właściwe dobranie:

• pojemności zasobnika,
• powierzchni wężownicy,
• do mocy jednostki grzewczej.

Tylko odpowiednio sparametryzowany system gwarantuje bezawaryjne i ekonomiczne działanie przez lata.

Co wpływa na współczynnik COP pompy ciepła?

Wydajność pompy ciepła, określana współczynnikiem COP, jest bezpośrednio uzależniona od różnicy temperatur między dolnym a górnym źródłem. Zasada jest prosta: im mniejszy dystans termiczny, tym efektywniej pracuje urządzenie. Fundamentem wysokiej sprawności jest wybór dolnego źródła. Systemy gruntowe oraz te korzystające ze wód gruntowych cechują się znacznie większą stabilnością niż modele powietrzne, co procentuje lepszymi osiągami szczególnie w czasie mrozów.

Równie istotną kwestią okazuje się temperatura zasilania. Stawiając na rozwiązania niskotemperaturowe, takie jak ogrzewanie podłogowe, zmuszamy sprężarkę do pracy pod mniejszym ciśnieniem, co w praktyce oznacza wymierne oszczędności energii. Nie można pominąć jakości technologicznej samej pompy. Klasa podzespołów, w tym sprężarki czy wymienników ciepła, bezpośrednio przekłada się na efektywność przetwarzania energii.

Warto też zwracać uwagę na zastosowany czynnik chłodniczy, zwłaszcza ten o niskim wskaźniku GWP. W codziennym użytkowaniu nieocenione wsparcie stanowi zaawansowana automatyka, która dzięki regulatorom pogodowym dopasowuje tryb pracy urządzenia do bieżących potrzeb domowników. Warto pamiętać, że nawet najlepszy system będzie mało wydajny w słabo zaizolowanym budynku.

Straty ciepła wymuszają zwiększoną moc grzewczą, co nieuchronnie obniża realny COP. Dlatego istotna jest również właściwa integracja z instalacją hydrauliczną; montaż zbiornika buforowego pozwala ustabilizować cykle pracy, chroniąc pompę przed zbyt częstym włączaniem i wyłączaniem.

Na ostateczny balans ekonomiczny wpływają także czynniki zewnętrzne, takie jak współpraca z fotowoltaiką, która znacząco redukuje koszty eksploatacji. Kluczem do sukcesu pozostaje jednak precyzyjne dopasowanie mocy urządzenia do rzeczywistego zapotrzebowania obiektu oraz systematyczny serwis. Regularna konserwacja pozwala unikać strat sprawności na wymiennikach i utrzymuje obieg czynnika w optymalnych warunkach przez lata.
