Schemat instalacji CO — jak zaplanować i zrealizować system grzewczy?

Co to jest schemat instalacji CO?

Schemat instalacji centralnego ogrzewania stanowi kluczową dokumentację techniczną, która obrazuje sposób, w jaki ciepło jest rozprowadzane po budynku. Projekt precyzyjnie wskazuje lokalizację źródeł energii – od kotłów gazowych i kondensacyjnych po urządzenia na paliwa stałe – oraz ich fizyczne połączenie z punktami odbiorczymi. Czytelna mapa instalacji ukazuje przebieg przewodów zasilających i powrotnych, wskazując przy tym, czy system pracuje w układzie otwartym, czy zamkniętym.

W dokumencie uwzględniono rozmieszczenie najważniejszych podzespołów, takich jak:

• pompy obiegowe,
• rozdzielacze,
• grzejniki,
• pętle ogrzewania podłogowego.

Profesjonalnie przygotowany plan opisuje także integrację z instalacją ciepłej wody użytkowej, uwzględniając montaż zasobników oraz wymienników płytowych. Nieodłącznym elementem tej technicznej dokumentacji jest rozmieszczenie zabezpieczeń, w tym:

• naczyń przeponowych,
• zaworów zwrotnych,
• termostatycznych zaworów bezpieczeństwa.

Projektant określa ponadto dopuszczalne parametry ciśnienia pracy oraz zasady sterowania systemem za pomocą regulatora pogodowego. Zachowanie pełnej zgodności z obowiązującymi normami jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa domowników. Staranny projekt minimalizuje straty energii i zapewnia optymalną dystrybucję ciepła, co bezpośrednio przekłada się na efektywność pracy całego systemu.

Jak zaplanować instalację CO krok po kroku?

Punktem wyjścia przy projektowaniu centralnego ogrzewania jest precyzyjne określenie zapotrzebowania budynku na moc grzewczą, co bezpośrednio wynika z jego strat ciepła. Wybór głównego źródła ciepła – niezależnie czy będzie to kocioł, czy pompa ciepła – rzutuje na konieczność zastosowania konkretnego typu instalacji: otwartej lub zamkniętej. Od tej decyzji zależy również dobór odpowiedniego zabezpieczenia, czyli naczynia wzbiorczego lub przeponowego.

Kolejnym etapem jest stworzenie szczegółowego projektu hydraulicznego. Często uwzględnia on:

• rozdzielenie obiegów grzejnikowych od podłogówki,
• montaż zaworu mieszającego dla uzyskania optymalnej temperatury czynnika,
• wyliczenie średnic rur,
• precyzyjne rozmieszczenie rozdzielaczy i pomp obiegowych.

Współczesne systemy warto wyposażyć w inteligentną automatykę, w tym regulatory pogodowe, które pozwalają na efektywne zarządzanie klimatem wewnątrz pomieszczeń. Kluczowym zwieńczeniem prac jest zrównoważenie hydrauliczne systemu, gwarantujące równomierny przepływ ciepła we wszystkich pętlach. Pamiętaj, że każdy etap realizacji musi być ściśle zgodny z obowiązującymi normami budowlanymi.

Przed ostatecznym uruchomieniem niezbędne jest przeprowadzenie testów ciśnieniowych i dokładne odpowietrzenie całej instalacji. Kompletna dokumentacja wykonawcza stanowi natomiast fundament bezpieczeństwa oraz sprawnej eksploatacji systemu przez długie lata.

Jakie elementy wchodzą w skład instalacji CO?

Sprawność instalacji grzewczej to wynik precyzyjnego doboru komponentów i ich wzajemnej współpracy. Za produkcję energii odpowiada:

• kocioł lub pompa ciepła,
• zasobnik wody,
• wymiennik płytowy,
• pompa obiegowa,
• model cyrkulacyjny,
• rozdzielacz,
• naczynie przeponowe,
• specjalistyczna armatura,
• zawór termiczny,
• filtry i odmulacze,
• przewody AluPex,
• kolektory słoneczne,
• inteligentne sterowanie.

Wymiennik płytowy dba o optymalny transfer ciepła, podczas gdy pompa obiegowa wymusza jego przepływ, a model cyrkulacyjny zapewnia błyskawiczny dostęp do ciepłej wody w kranach. Równomierną dystrybucję czynnika grzewczego do poszczególnych pętli, zwłaszcza w ogrzewaniu płaszczyznowym, realizuje rozdzielacz. W zamkniętych instalacjach niezastąpione okazuje się naczynie przeponowe, które przejmuje nadmiar objętości wody wywołany wzrostem temperatury. Stabilność pracy całego systemu wspiera specjalistyczna armatura, w tym zawory trój- i czterodrożne oraz termostatyczne zawory powrotu, precyzyjnie regulujące parametry medium. Nad bezpieczeństwem czuwa zawór termiczny, a o kondycję instalacji dbają filtry i odmulacze, skutecznie wyłapujące wszelkie zanieczyszczenia. Trwałość sieci przesyłowej gwarantują przewody AluPex, pod warunkiem zadbania o ich solidną izolację. Całość dopełniają kolektory słoneczne w nowoczesnych systemach OZE oraz inteligentne sterowanie, które pozwala na precyzyjne zarządzanie komfortem cieplnym w całym domu.

Kiedy stosować grawitacyjną instalację CO?

Ogrzewanie grawitacyjne to sprawdzone rozwiązanie, które świetnie sprawdza się w niewielkich domach jednorodzinnych, pod warunkiem że odległość między kotłem a najdalej położonym grzejnikiem nie przekracza 25 metrów. Mechanizm jego działania bazuje na zjawisku naturalnej konwekcji – woda krąży w instalacji dzięki różnicom gęstości wywołanym zmianami temperatury. Co najważniejsze, taki układ w ogóle nie potrzebuje prądu do pracy.

Największą zaletą tej technologii jest niewątpliwie pełna niezależność energetyczna, dzięki której dom pozostanie ciepły nawet w trakcie awarii sieci. System ten doskonale współpracuje z prostymi kotłami na paliwo stałe, a jego obsługa jest wyjątkowo nieskomplikowana.

Warto jednak pamiętać o pewnych obostrzeniach:

• instalacja musi pracować w układzie otwartym z naczyniem wzbiorczym,
• konieczne jest zachowanie odpowiednich różnic wysokości pomiędzy źródłem ciepła a odbiornikami,
• należy zastosować rury o większych średnicach niż w nowoczesnych systemach wspomaganych pompą,
• kluczowe jest zachowanie precyzyjnych spadków na trasie rurociągów, co umożliwi swobodny przepływ czynnika grzewczego.

Mimo swoich zalet, metoda ta nie sprawdzi się w nowoczesnym budownictwie o dużej kubaturze, gdzie dominują instalacje podłogowe oraz zaawansowane systemy automatyki. Trudności w dokładnej regulacji temperatury i wyzwania związane ze zrównoważeniem hydraulicznym sprawiają, że w budynkach wymagających precyzyjnego zarządzania wieloma obiegami znacznie lepiej sprawdzą się instalacje z wymuszonym obiegiem.

Jak zaprojektować schemat instalacji ogrzewania podłogowego?

Projektowanie efektywnej instalacji ogrzewania podłogowego rozpoczyna się od precyzyjnego wyliczenia zapotrzebowania cieplnego każdego z pomieszczeń oraz dokładnej weryfikacji konstrukcji samej podłogi. Jako rozwiązanie niskotemperaturowe, podłogówka potrzebuje znacznie chłodniejszej wody niż tradycyjne grzejniki, co determinuje konieczność wdrożenia przemyślanego systemu sterowania. Równie istotną kwestią jest poprawne zaplanowanie pętli; pilnowanie maksymalnych długości obwodów to gwarancja równomiernego oporu hydraulicznego i komfortu cieplnego.

Wybór odpowiedniego układu rur jest kluczowy dla finalnej wydajności systemu. Rozmieszczenie typu ślimakowego zapewnia optymalną, stałą temperaturę na całym obszarze, podczas gdy wariant meandrowy najlepiej zdaje egzamin przy krótszych obiegach. Całość powinna opierać się na sprawdzonych materiałach, takich jak:

• rury PE-X,
• AluPex,
• solidna izolacja termiczna pod warstwą posadzki.

Serce instalacji stanowi rozdzielacz wyposażony w przepływomierze, które pozwalają na precyzyjne wyregulowanie każdego z obwodów. Jeśli łączymy ogrzewanie podłogowe z klasycznymi grzejnikami, musimy pamiętać o hydraulicznym odseparowaniu tych obiegów. Kluczowym elementem staje się wówczas zawór mieszający lub termostatyczny, obniżający temperaturę zasilania, przy wsparciu właściwie dobranej pompy obiegowej. W bardziej skomplikowanych układach niezastąpione okazuje się sprzęgło hydrauliczne, które dba o płynną współpracę wszystkich sekcji.

Planując instalację, trzeba pamiętać o kilku istotnych detalach:

• doborze przekrojów przewodów między źródłem ciepła a rozdzielaczem,
• zastosowaniu zaworów trójdrożnych,
• inteligentnym sterowaniu strefowym za pomocą regulatorów pokojowych.

Ostatnim, ale najważniejszym krokiem, jest przeprowadzenie próby szczelności pod ciśnieniem jeszcze przed wylaniem wylewki. Inwestycja w rzetelny projekt zwraca się w postaci niższych rachunków za energię i niezawodnej pracy systemu przez długie lata.

Jak zrównoważyć hydraulikę instalacji CO?

Zrównoważenie hydrauliczne instalacji centralnego ogrzewania to przede wszystkim sztuka sprawiedliwego dzielenia strumienia wody między wszystkie obiegi. Tylko wtedy kaloryfery czy ogrzewanie podłogowe mogą oddać dokładnie tyle ciepła, ile zakładano w projekcie. Fundamentem tego procesu są skrupulatne obliczenia i właściwy dobór średnic rur, co pozwala ograniczyć niepotrzebne opory. Klucz do sukcesu tkwi w montażu odpowiednich zaworów regulacyjnych.

Zastosowanie zaworów termostatycznych na powrotach pozwala elastycznie korygować temperaturę zasilania w zależności od potrzeb konkretnej pętli. W nowoczesnych, bardziej rozbudowanych układach przydaje się również sprzęgło hydrauliczne lub wymiennik ciepła. Te urządzenia sprawiają, że obieg kotłowy staje się niezależny od reszty sieci, co znacząco stabilizuje przepływy.

Jeśli w domu króluje ogrzewanie płaszczyznowe, niezbędny jest rozdzielacz z wbudowanymi przepływomierzami, które pozwalają na idealną kalibrację każdego pomieszczenia. Warto też postawić na pompy obiegowe z płynną regulacją prędkości. W połączeniu z inteligentną automatyką potrafią one optymalnie dopasować moc grzania do panujących warunków pogodowych czy potrzeb domowników.

Pamiętajmy, że instalacja wymaga okresowej kontroli, obejmującej pomiary przepływów i ponowne bilansowanie w różnych warunkach eksploatacji. Staranna regulacja nie tylko kończy się eliminacją uciążliwych szumów w instalacji, ale przede wszystkim zapobiega „niedogrzewaniu” najdalszych pokoi i znacząco wydłuża żywotność samej pompy. Na sam koniec, po wprowadzeniu wszystkich nastaw, nie zapomnijmy o dokładnym odpowietrzeniu sieci, co stanowi kropkę nad "i" dla sprawnego działania całego systemu.

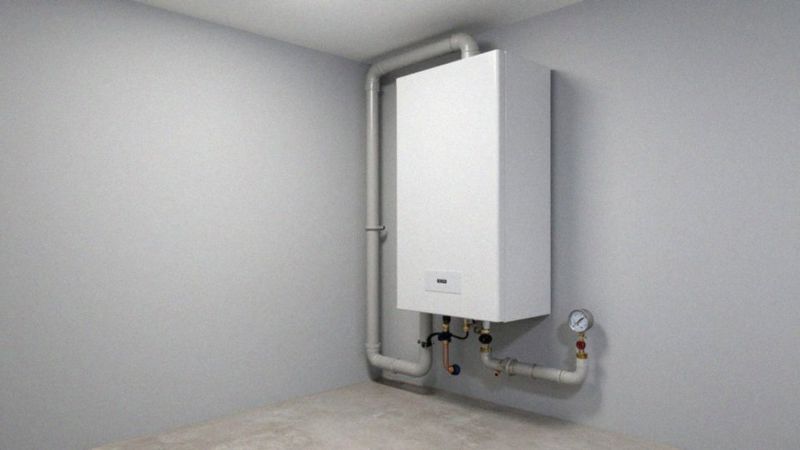

Jak zabezpieczyć instalację CO zgodnie z przepisami?

Prawidłowe zabezpieczenie instalacji centralnego ogrzewania wymaga zastosowania certyfikowanych komponentów, które skutecznie chronią system przed niebezpiecznym wzrostem ciśnienia oraz temperatury. W układach zamkniętych niekwestionowaną podstawą jest naczynie przeponowe, odpowiadające za kompensację objętości wody pod wpływem ciepła. Aby działało ono efektywnie, musi zostać dobrane z uwzględnieniem:

• całkowitej ilości czynnika grzewczego,
• maksymalnego ciśnienia pracy kotła.

W specyficznych przypadkach, jak kotły na paliwo stałe, niezbędnym elementem staje się zawór zabezpieczenia termicznego, który w razie ryzyka przegrzania automatycznie otwiera obieg chłodzący. Równie istotną rolę pełnią standardowe zawory bezpieczeństwa, wypuszczające nadmiar cieczy, gdy ciśnienie przekroczy dopuszczalne limity. Warto pamiętać także o reduktorach ciśnienia montowanych przy zasilaniu zasobników c.w.u. – chronią one armaturę przed uszkodzeniami spowodowanymi nagłymi skokami ciśnienia.

Techniczne aspekty kotłowni, takie jak:

• właściwa wentylacja,
• zachowanie odpowiednich odstępów serwisowych,
• izolacja rur,
• nowoczesna automatyka,
• zaawansowane regulatory pogodowe.

Te elementy są równie ważne co sam montaż urządzeń. Dbałość o trwałość instalacji sprowadza się również do jej regularnej konserwacji. Testy szczelności pod ciśnieniem oraz stosowanie filtrów i odmulaczy to sprawdzone metody na wykrycie usterek jeszcze przed startem sezonu grzewczego i ochronę kluczowych podzespołów przed zanieczyszczeniami. Pamiętaj, że użycie certyfikowanej armatury oraz powierzenie prac wykwalifikowanym fachowcom to nie tylko wymóg gwarancyjny, ale przede wszystkim najlepsza inwestycja w bezpieczne i wydajne ogrzewanie domu.
