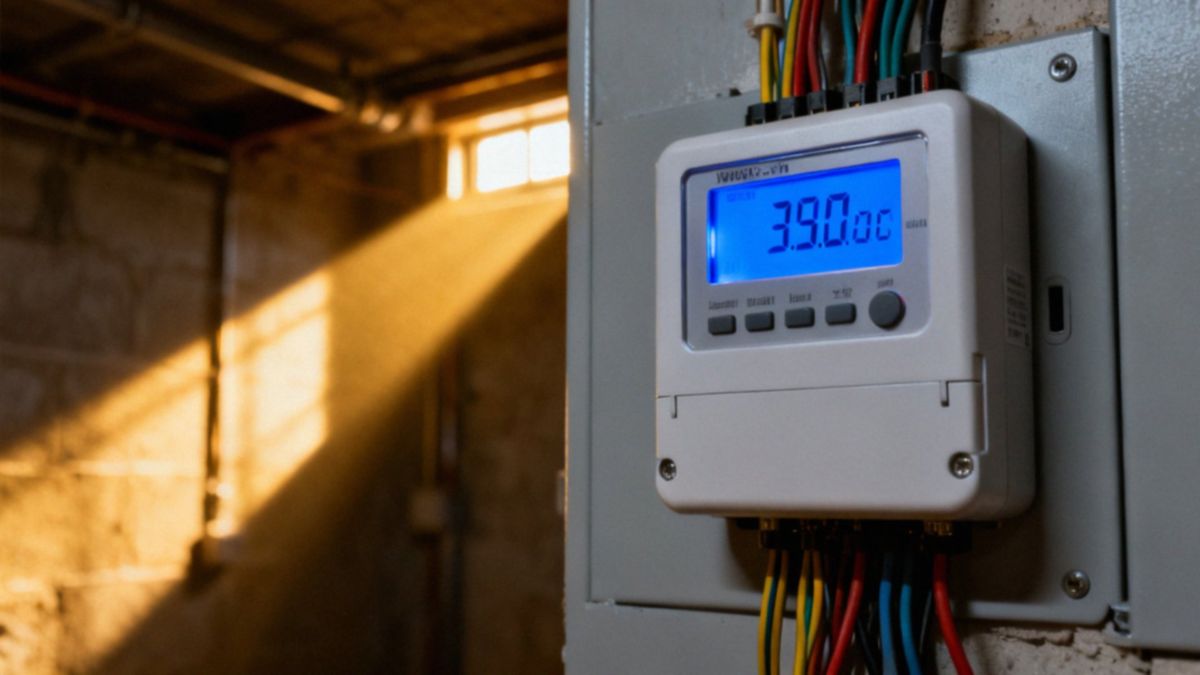

Domowy licznik energii — jak działa i jakie ma funkcje?

Co to jest domowy licznik energii?

Urządzenie pomiarowe zamontowane w budynku lub na przyłączu elektroenergetycznym rejestruje zużycie energii elektrycznej w kilowatogodzinach (kWh) — pełni więc rolę domowego licznika prądu. W wersji jednofazowej pracuje w sieci 230 V i zasilany jest napięciem zmiennym 230 V AC, dlatego właśnie takie liczniki spotyka się najczęściej w gospodarstwach domowych. Dla większych obiektów oraz instalacji fotowoltaicznych stosuje się natomiast liczniki trójfazowe.

Na rynku dostępne są modele:

• indukcyjne,
• elektroniczne.

Te drugie wyróżniają się większą precyzją i dodatkowymi funkcjami pomiarowymi. Każde urządzenie musi spełniać określone klasy dokładności i mieć oznakowanie CE potwierdzające zgodność z normami. Podliczniki i watomierze pozwalają zmierzyć zużycie lokalnie — w pojedynczych obwodach lub przy konkretnych urządzeniach. Dane z liczników można przesyłać tradycyjnie przez wyjście impulsowe lub bezprzewodowo, wykorzystując łączność Wi‑Fi; dzięki temu integracja z aplikacjami mobilnymi, na przykład FOX, jest prosta. Monitorowanie zużycia w kWh ułatwia kontrolę kosztów i analizę profilu poboru energii w czasie rzeczywistym.

Jak działa domowy licznik energii i jakie ma funkcje?

Miernik energii elektrycznej mierzy jednocześnie napięcie (V) i natężenie prądu (A), a chwilową moc czynną wylicza ze wzoru P = V × I × cosφ. Następnie integruje tę moc w czasie, co pozwala otrzymać energię wyrażoną w kilowatogodzinach (kWh). Pomiar odbywa się najczęściej metodą RMS, przy częstotliwości próbkowania od 1 Hz do kilkudziesięciu Hz, a urządzenie zapisuje wartości średnie oraz skrajne — minimalne i maksymalne.

Standardowe parametry techniczne obejmują:

• prąd znamionowy 5 A z zakresem pomiarowym do około 60 A bez użycia przekładników,
• przy prądach powyżej 100 A stosuje się przekładniki prądowe.

Nowoczesne liczniki elektroniczne pokazują:

• moc (W),
• energię czynną (kWh),
• energię bierną oraz
• współczynnik mocy (cosφ),
• a do obsługi służy cyfrowy lub LCD-owy wyświetlacz.

Wśród funkcji użytkowych są:

• programowalny zegar,
• obsługa taryf (np. dwutaryfowych) z automatycznym rozliczaniem godzin szczytowych i pozaszczytowych,
• możliwość wpisania stawki za kWh w celu szybkiego obliczenia kosztów.

Wyjście impulsowe S0 (np. 1000 imp/kWh) pozwala podłączyć zewnętrzne liczniki, natomiast komunikacja odbywa się przez:

• RS485 Modbus,
• M-Bus lub
• Wi‑Fi, co ułatwia integrację z aplikacją mobilną i systemami zbierającymi dane.

Rejestracja historii może być prowadzona co 1 minutę lub co 15 minut, a eksport danych odbywa się w formacie CSV lub przez API do systemów analitycznych. Dodatkowe opcje obejmują:

• alarmy przekroczeń (dla prądu i napięcia),
• podtrzymanie ustawień bateryjnie oraz
• wykrywanie zwrotu energii — istotne przy instalacjach fotowoltaicznych, kiedy miernik musi rozróżnić energię oddawaną od pobieranej.

Urządzenie zwykle pokazuje zarówno moc pobieraną, jak i zwracaną; klasa dokładności najczęściej wynosi 0,5 lub 1,0, a typowe modułowe obudowy mają stopień ochrony IP20. Dzięki tym funkcjom miernik ułatwia kontrolę zużycia, optymalizację kosztów i integrację z systemami inteligentnego domu.

Jak domowy licznik energii uwzględnia taryfy i kWh?

Licznik elektroniczny rejestruje energię oddzielnie dla każdej taryfy — na przykład T1, T2 czy w systemie wielostrefowym — i zlicza kilowatogodziny przypisane do konkretnych przedziałów czasowych. Wbudowany zegar przełącza strefy zgodnie z zaplanowanym harmonogramem, a funkcja automatycznego zamykania okresu obrachunkowego tworzy zamknięty zapis dla kolejnych cykli rozliczeniowych.

Dla każdej strefy licznik mnoży zarejestrowane kWh przez przypisaną stawkę za kilowatogodzinę, a wyniki sumuje, aby uzyskać koszt energii rozbity na taryfy, na przykład:

• 150 kWh (T1) × 0,65 zł/kWh = 97,50 zł,
• 50 kWh (T2) × 0,30 zł/kWh = 15,00 zł,
• razem 112,50 zł (bez opłat dystrybucyjnych).

Monitory zużycia i aplikacje mobilne wizualizują historię pomiarów w ujęciu dni, tygodni i miesięcy, ułatwiając analizę profilu poboru oraz kontrolę wydatków na energię. Podlicznik lub watomierz pozwala z kolei mierzyć zużycie pojedynczych obwodów i wyliczać rzeczywisty koszt konkretnego urządzenia; często wykorzystuje do tego wyjście impulsowe, np. 1000 imp/kWh.

Pełne rozliczenie obejmuje taryfy dystrybutora oraz dodatkowe opłaty, choć nie wszystkie liczniki automatycznie doliczają opłaty przesyłowe. Modele z integracją eksportują dane za pomocą kodów OBIS do systemów rozliczeniowych, a komunikacja przez RS485/Modbus lub Wi‑Fi umożliwia eksport w formatach CSV/API i integrację z systemami zarządzania energią. Dzięki oddzielnym rejestrom taryfowym i możliwości programowania zegara koszt za kWh jest rozliczany zgodnie z rzeczywistym profilem zużycia i obowiązującymi stawkami.

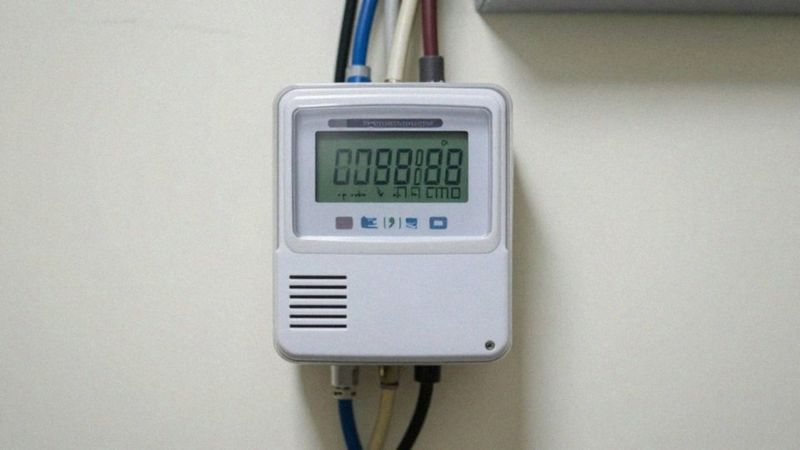

Jak odczytywać i interpretować pomiary licznika energii?

Aby poznać całkowite zużycie energii w kWh, sprawdź główny rejestr – to ta wartość służy do rozliczeń. W licznikach cyfrowych ekrany często się zmieniają, więc warto nacisnąć przycisk, by przełączać między kWh dla T1/T2 a sumarycznym odczytem. Moc chwilową wyświetlaną w watach łatwo przeliczyć na kilowaty: podziel przez 1 000. Przykład: 2 500 W to 2,5 kW, a przy stawce 0,65 zł/kWh koszt pracy przez godzinę wyniesie 2,5 × 0,65 = 1,625 zł.

Sprawdzając napięcie (V) i prąd (A) w instalacji trójfazowej, porównaj wartości między fazami — różnica powyżej 10% może świadczyć o nierównomiernym obciążeniu. Dla ilustracji: I1 = 10 A, I2 = 14 A, I3 = 9 A to wyraźna asymetria. Aktywna energia, rozliczana w kWh, to ta, za którą płacimy; energia bierna (kvarh) związana jest z współczynnikiem mocy. Przy cosφ < 0,95 w taryfach przemysłowych mogą pojawić się dodatkowe opłaty.

Dokładność pomiaru zależy od klasy (np. 0,5% lub 1,0%) i zakresu prądu. Nominalny prąd często wynosi 5 A, a bez przekładnika mierniki mogą rejestrować do około 60 A. Błąd względny odnosi się do klasy dokładności w standardowych warunkach pomiarowych. Aby uzyskać wartości minimalne, maksymalne i średnie, wykorzystaj zapisy historyczne — 1-minutowe lub 15-minutowe. Średnią moc w kW oblicza się jako zużycie w kWh podzielone przez czas w godzinach.

Eksport danych do CSV lub korzystanie z aplikacji daje możliwość analizy zużycia w podziale na dni, tygodnie i miesiące oraz porównania sum kWh z fakturą. Koszt oblicza się prostą formułą: suma_kWh × stawka_zł/kWh; w taryfach wielostrefowych zsumuj oddzielnie koszty dla T1 i T2. Przy odczytach podliczników i monitorów gniazdkowych sprawdź, czy mierzą one zużycie lokalne, czy sumaryczne dla całej instalacji.

Impulsowe wyjście (np. 1 000 imp/kWh) służy do integracji z zewnętrznym rejestratorem — aby obliczyć energię, podziel liczbę impulsów przez wartość imp/kWh. Rozpoznawanie nieprawidłowości jest istotne: stały wzrost zużycia bez zmiany sposobu użytkowania może oznaczać awarię urządzeń, nieszczelność instalacji lub błędne podłączenie. Zero lub migający wyświetlacz sugeruje uszkodzony licznik lub brak zasilania, a ujemne wartości energii wskazują na eksport (np. z PV) lub odwrotne podłączenie.

Kalibracja i serwis wymagają porównania wskazań z wzorcowym miernikiem w warunkach testowych; jeśli wyniki nie mieszczą się w deklarowanej klasie dokładności, zgłoś problem operatorowi lub dystrybutorowi. W razie awarii licznika złóż wniosek o jego wymianę zgodnie z procedurami dystrybutora.

Praktyczne kroki przy odczycie:

1. Odczytaj rejestr całkowity kWh.
2. Przełącz wyświetlacz na moc (W), napięcie (V), prąd (A) i cosφ.
3. W liczniku trójfazowym zanotuj wartości dla każdej fazy.
4. Oblicz koszt godzinowy z mocy chwilowej.
5. Porównaj wyniki z historią pomiarów i uwzględnij klasę dokładności.

Interpretuj wyniki w kontekście klasy dokładności, zakresu pomiarowego i typu instalacji (licznik główny vs podlicznik). Analiza zapisów historycznych pomaga wykryć anomalie i zoptymalizować zużycie energii.

Czy licznik rejestruje zużycie w trybie czuwania?

Nowoczesne watomierze domowe potrafią wykrywać zużycie energii nawet na poziomie pojedynczych watów, co pozwala rejestrować pobory w trybie czuwania. Ważne parametry to:

• minimalny zakres pomiarowy,
• klasa dokładności — najczęściej spotykane to 0,5% lub 1,0%.

Przy bardzo niskich mocach błąd względny rośnie, dlatego tańsze modele potrafią nie pokazywać wiarygodnych wartości poniżej około 1 W. Dla orientacji: tryb czuwania może mieć takie zużycie:

• telewizor 0,5–3 W,
• router 2–10 W,
• dekoder 1–15 W,
• ładowarka 0,1–0,5 W.

Przykładowe obliczenie kosztu: 3 W × 24 h × 30 dni = 2,16 kWh/miesiąc, a przy stawce 0,65 zł/kWh daje to około 1,40 zł miesięcznie.

Jak sprawdzić, czy licznik rejestruje tryb czuwania? Najpierw porównaj dane z karty katalogowej — zwróć uwagę na:

• minimalny zakres (W lub mA),
• specyfikację dokładności.

Potem wyizoluj instalację: wyłącz wszystkie odbiorniki i odczytaj wartość bazową. Jeśli licznik nie pokazuje niskich mocy, zmierz pojedyncze urządzenie za pomocą gniazdkowego watomierza albo podlicznika o większej czułości. Przydatne jest też przejrzenie historii w aplikacji — krótszy interwał zapisu (np. 1 minuta) lepiej uwidacznia krótkotrwałe pobory. Urządzenia z podtrzymaniem bateryjnym zachowują ustawienia i zapisy podczas krótkotrwałych zaniku zasilania, co ułatwia monitorowanie.

Dla rzetelnej oceny efektywności energetycznej sprawdź w dokumentacji minimalny zakres i dokładność; jeśli są niewystarczające, użyj podlicznika lub watomierza o czułości poniżej 1 W. Analiza historii i wykresów w aplikacji pomaga odnaleźć ukryte, stałe źródła zużycia, dzięki czemu można obniżyć rachunki, odłączając niepotrzebne urządzenia.

Jak przebiega montaż i wymiana licznika energii?

Wymianę i montaż licznika głównego może przeprowadzić tylko uprawniony operator systemu dystrybucyjnego. Urządzenie musi posiadać odpowiednie certyfikaty i być zabezpieczone plombą. Właściciel zgłasza taką potrzebę — na przykład przy awarii, modernizacji instalacji lub zmianie taryfy — podając przy tym dane przyłącza oraz numer umowy.

Po zgłoszeniu dystrybutor umawia termin wizyty technika. W dniu wymiany technik:

• odłącza przyłącze,
• demontuje stary licznik,
• montuje nowy według dokumentacji technicznej i obowiązującego protokołu.

Montaż obejmuje podłączenie:

• faz,
• przewodu neutralnego,
• ewentualnych przekładników prądowych; w instalacjach trójfazowych łączy się wszystkie trzy przewody fazowe.

Przy prądach powyżej 100 A stosuje się odpowiednio dobrane przekładniki. Po podłączeniu technik:

• sprawdza poprawność połączeń,
• kontroluje napięcie zasilania i prąd znamionowy,
• wykonuje testy funkcjonalne rejestrów i komunikacji — na przykład RS485, M-Bus czy Wi‑Fi.

Następnie licznik jest plombowany, a technik sporządza protokół montażu zawierający:

• numer licznika,
• stan początkowy,
• klasę dokładności.

Kopia protokołu trafia zarówno do właściciela, jak i do operatora. Podliczniki oraz monitory do gniazdka można montować samodzielnie, o ile nie ingerują w układ pomiarowy należący do dystrybutora. Takie instalacje zwykle obejmują złącza wtykowe, osprzęt elektryczny oraz konfigurację aplikacji mobilnej.

Przy zakupie podlicznika warto zwrócić uwagę na:

• prąd znamionowy,
• zakres pomiarowy,
• napięcie zasilania,
• stopień ochrony.

Sprzedawcy często proponują darmową dostawę lub raty 0% dla urządzeń konsumenckich. W razie awarii licznika należy niezwłocznie skontaktować się z dystrybutorem — operator wymieni urządzenie i wystawi protokół usunięcia usterki. Kalibracja licznika odbywa się w laboratorium akredytowanym lub może być przeprowadzona przez operatora; jeśli urządzenie nie spełnia deklarowanej klasy dokładności, konieczna jest reklamacja i wymiana.

Bezpieczeństwo prac montażowych zapewnia stosowanie właściwych zabezpieczeń obwodów, prawidłowe mocowanie w rozdzielnicy oraz użycie osprzętu elektrycznego zgodnego z obowiązującymi normami.
