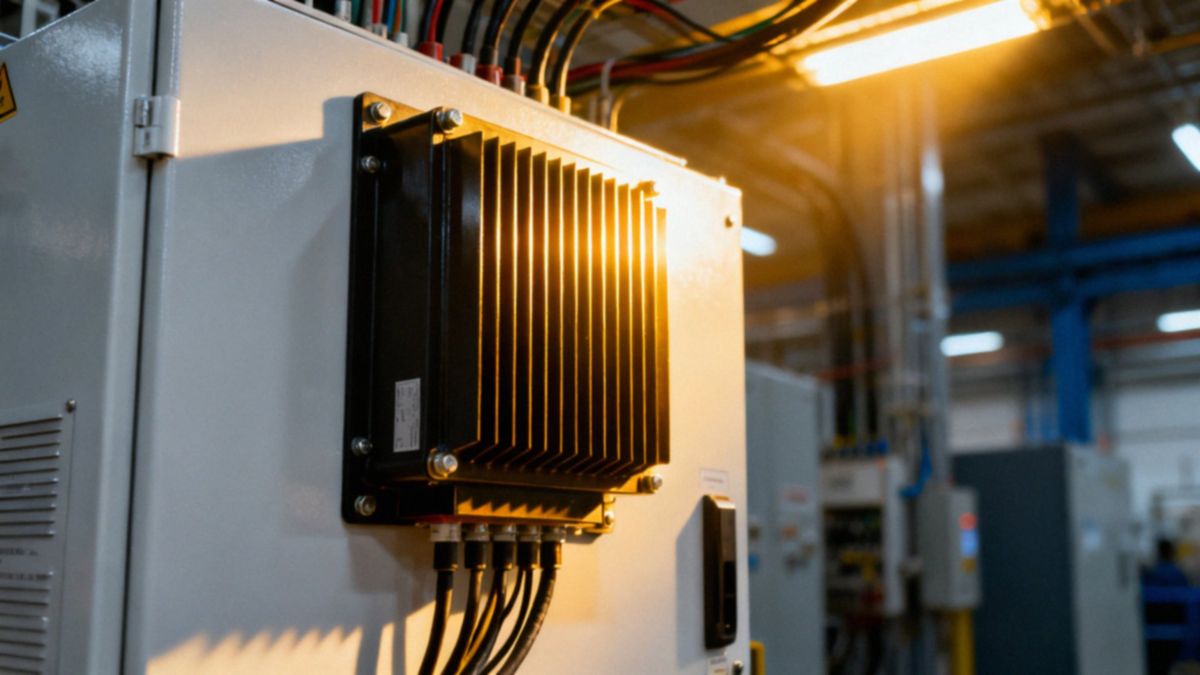

Jak uniknąć energii biernej pojemnościowej? Praktyczne porady

Co to jest energia bierna pojemnościowa?

Moc pojemnościowa ma znak ujemny i zwykle jest wyrażana w var lub kVar. Pojawia się, gdy elementy pojemnościowe oddają energię z powrotem do sieci — to energia bierna, która sama w sobie nie wykonuje pracy użytecznej, lecz oscyluje między odbiornikami a systemem elektroenergetycznym. Do jej źródeł należą:

• kondensatory,
• zasilacze impulsowe,
• niektóre oprawy LED,
• inwertery w instalacjach fotowoltaicznych,
• magazyny energii.

W praktyce pojemnościowa energia bierna stanowi przeciwieństwo mocy indukcyjnej i wpływa na współczynnik mocy (PF) oraz na tgφ. Gdy oddawanie tej mocy przekracza ustalone limity, operatorzy naliczają dodatkowe opłaty — stąd na fakturze często spotkamy pozycję „energia bierna pojemnościowa” lub podobne określenia, a jednostkami rozliczeniowymi są var, kVar i kVArh. Spadek PF z 1,0 do 0,8 powoduje wzrost prądu o około 25% i zwiększa straty I²R o około 56%, co przekłada się na przeciążenia transformatorów, większe straty energii czynnej i pogorszenie stabilności napięcia. Aby przywrócić równowagę mocy biernej, w miejscach występowania nadmiaru pojemności należy wprowadzić moc indukcyjną — na przykład za pomocą dławików. Pomocne w identyfikacji źródeł i skali problemu są mierniki rejestrujące kVArh oraz systemy monitorowania energii.

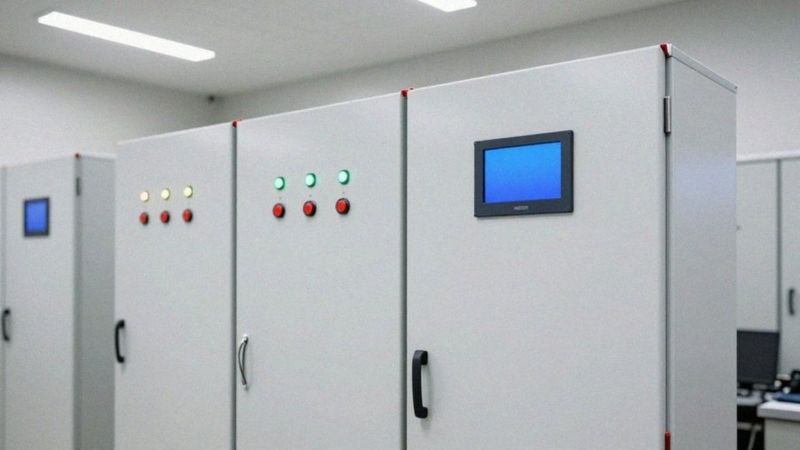

Jak ograniczyć energię bierną pojemnościową?

Pierwszy krok to pomiary i analiza. Korzystamy z analizatora parametrów sieci oraz czterokwadrantowego licznika z przekładnikami prądowymi, aby ustalić profil poboru energii i momenty, kiedy urządzenia oddają moc pojemnościową.

1. Pomiary i diagnostyka. Rejestracja kVArh, analiza OBIS oraz wykresy czasowe wskazują, które odbiory i w jakich godzinach generują moc pojemnościową. Dodatkowo badanie harmonicznych pozwala ocenić, czy potrzebne są filtry LCL.
2. Dobór rozwiązania kompensacyjnego. Jeśli źródło mocy pojemnościowej jest stosunkowo stałe i przewidywalne, sensownym wyborem są dławiki kompensacyjne lub baterie dławików indukcyjnych. Gdy profil obciążenia zmienia się dynamicznie i wymagane są szybkie przełączenia, lepsze będą aktywne kompensatory mocy biernej (SVG/ASVG).
3. Rozmieszczenie i typ kompensacji. Kompensacja indywidualna sprawdza się przy punktowych, stałych źródłach mocy pojemnościowej; grupowa — w strefach o podobnym zachowaniu odbiorów; centralna — dla całych zakładów z rozproszonymi źródłami. Dobór dławików i kondensatorów trzeba poprzedzić analizą prądów rozruchowych i możliwych przeciążeń.
4. Sterowanie i optymalizacja operacyjna. Wprowadzenie inteligentnego sterowania obwodami oraz harmonogramowanie włączeń instalacji PV, magazynów energii i zasilaczy impulsowych ogranicza chwilowe oddawanie mocy pojemnościowej i poprawia stabilność systemu.
5. Modernizacja urządzeń. Korekta ustawień falowników, aktualizacja UPS-ów oraz właściwy dobór silników i filtrów zmniejszają skłonność elektroniki mocy do generowania mocy pojemnościowej.
6. Systemy monitorowania i EMS. Ciągłe monitorowanie zużycia oraz integracja z systemem zarządzania energią pozwalają na automatyczną korektę kompensacji i ograniczenie opłat za energię bierną.
7. Rozwiązania hybrydowe i filtry. Łączenie aktywnych kompensatorów z bateriami dławików oraz stosowanie filtrów LCL redukuje wpływ harmonicznych i zwiększa skuteczność kompensacji.
8. Ocena ekonomiczna. Porównaj nakłady inwestycyjne i koszty eksploatacji: pasywne dławiki zwykle mają niższy CAPEX przy stabilnych obciążeniach, natomiast SVG wiążą się z wyższą inwestycją, ale oferują niższe koszty operacyjne przy zmiennej mocy biernej. Obliczając okres zwrotu, uwzględnij oszczędności na opłatach oraz mniejsze straty I²R.
9. Audyt i kalibracja. Po wdrożeniu wykonaj ponowne pomiary i dostrój parametry kompensacji, by zminimalizować energię bierną pojemnościową i uniknąć kar za przekroczenia umowne. Wszystkie działania warto powiązać z ciągłym monitorowaniem i analizą ekonomiczną — to pozwoli optymalizować inwestycje w infrastrukturę i osiągnąć rzeczywiste oszczędności.

Jakie urządzenia generują energię bierną pojemnościową?

Najczęstszym źródłem mocy biernej pojemnościowej są układy z elementami pojemnościowymi w elektronice mocy. Do typowych winowajców należą:

• zasilacze impulsowe (SMPS) — te w komputerach, serwerach, telewizorach i ładowarkach potrafią przy określonych przebiegach prądu oddawać część energii do sieci,
• UPS-y i systemy zasilania rezerwowego — kondensatory w układach DC oraz tryby pracy (np. ładowanie baterii lub by‑pass) powodują okresowe wprowadzanie mocy pojemnościowej,
• oświetlenie LED — zwłaszcza z tanimi sterownikami i pasywnymi filtrami, często wykazuje charakter pojemnościowy, dotyczy to zarówno opraw komercyjnych, jak i przemysłowych,
• falowniki i przekształtniki mocy — np. inwertery fotowoltaiczne czy napędowe (VFD), mogą generować vary pojemnościowe w zależności od ustawień współczynnika mocy, trybu pracy i sposobu sterowania,
• magazyny energii (BESS) — przetwornice podczas ładowania, rozładowania lub przy korekcji mocy biernej mogą w określonych warunkach wprowadzać moc pojemnościową.

Inne źródła to:

• sami kondensatory,
• błędnie dobrane układy kompensacyjne — nadmiar pojemności w baterii kondensatorów lub nieprawidłowa konfiguracja skutkują nadwyżką mocy pojemnościowej,
• elektronika jednofazowa i nieliniowe obciążenia — wyposażone w pojedyncze prostowniki lub filtry EMI, potrafią okresowo oddawać vary pojemnościowe.

Do krótkotrwałych przyczyn należą:

• zmiany warunków sieciowych,
• długie odcinki kablowe, gdzie pojemność kabli i rezonanse z filtrami L‑C mogą tymczasowo generować moc pojemnościową.

W praktyce w lokalach, gdzie dominuje oświetlenie LED i działa wiele UPS‑ów, największy udział w mocy pojemnościowej mają właśnie oprawy LED i zasilacze. W zakładach z dużą instalacją PV głównymi źródłami są inwertery i przekształtniki. Do identyfikacji tych źródeł wykorzystuje się systemy monitorowania energii oraz analizatory rejestrujące kVArh i przebiegi prądu i napięcia.

Dlaczego energia bierna pojemnościowa pojawia się na fakturze?

Pozycja ta pojawia się, gdy dystrybutor rozlicza zarejestrowaną energię bierną pojemnościową — czyli nalicza opłaty, gdy przekroczone zostają limity określone w umowie przyłączeniowej lub taryfie. Licznik czterokwadrantowy zapisuje zarówno moc bierną oddawaną, jak i pobieraną; rejestry te mają swoje kody OBIS i służą do rozliczeń.

Operatorzy wprowadzają te wartości do taryf energii (np. C12A) oraz uwzględniają je w warunkach świadczenia usług dystrybucyjnych. Opłaty dystrybucyjne lub kary naliczane są na podstawie zarejestrowanej energii biernej (kVArh) albo za przekroczenie umownej wartości tgφ/PF w okresie rozliczeniowym.

Powodem takich rozliczeń jest ograniczanie strat i przeciążeń sieci — moc bierna zwiększa prądy i obciążenie urządzeń, co wpływa na efektywność i bezpieczeństwo pracy sieci. Na rachunkach zwykle widnieje oddzielna pozycja „energia bierna pojemnościowa” lub „opłata za energię bierną”.

Błędne naliczenia mogą wynikać z:

• nieprawidłowego podłączenia przekładników prądowych,
• złej konfiguracji licznika,
• braku pomiarów czterokwadrantowych.

Analiza faktur i odczytów licznikowych pozwala ustalić, czy opłaty wynikają z rzeczywistego ponadumownego poboru, czy z błędu pomiarowego. Weryfikacja rejestrów OBIS oraz porównanie kVArh z profilem poboru energii czynnej ułatwiają wskazanie przyczyny i podjęcie dalszych działań.

Jak wykryć nadmierny pobór energii biernej pojemnościowej?

Rejestracja ujemnych kVArh i wskazanie trybu "leading" (tgφ ujemne) oznaczają nadmierne pobieranie energii biernej pojemnościowej. Aby to zdiagnozować, postępuj według kilku praktycznych kroków:

1. Zainstaluj analizator sieci lub licznik czterokwadrantowy, który mierzy energię bierną oraz PF/tgφ.
2. Dane z kodami OBIS pozwolą rozróżnić energię oddawaną od pobranej, co jest kluczowe przy dalszej analizie.
3. Zamontuj przekładniki prądowe na podejrzanych obwodach i zmierz prądy — dzięki temu szybko wyodrębnisz obwody o charakterze pojemnościowym.
4. Porównanie wartości prądów ułatwia lokalizację źródeł.
5. Ustaw krótkookresową rejestrację (próbkowanie 1–60 s). Krótsze interwały pokazują krótkotrwałe oddawanie mocy pojemnościowej, które mogłoby zostać przeoczone przy dłuższych pomiarach.
6. Porównaj profile z analizatora z danymi z faktur oraz pozycjami związanymi z opłatami za energię bierną.
7. Analiza rozliczeń i rejestrów kVArh ujawni okresy przekroczeń i pomoże zrozumieć wpływ na koszty.
8. Wykonaj testy wyłączeniowe: kolejno odłączaj grupy odbiorów i obserwuj zmiany PF/tgφ oraz rejestracji kVArh. Dzięki temu przypiszesz nadmiar pojemności konkretnym urządzeniom.
9. Skorzystaj z monitoringu zużycia i systemu EMS do tworzenia wykresów czasowych i ustaw alerty przy przekroczeniach progów współczynnika mocy. Trendy pomagają wychwycić cykliczne źródła problemu.
10. Przeprowadź pomiary w różnych fazach pracy instalacji — w szczycie, poza szczytem oraz podczas rozruchów. Pozwoli to wykryć momenty, kiedy falowniki, UPS-y, oświetlenie LED czy instalacje PV oddają moc bierną.
11. Uzupełnij diagnostykę o analizę harmonicznych i badanie rezonansów L–C. Wyraźne harmoniczne mogą wskazywać na potrzebę zastosowania filtrów lub dławików.
12. Zweryfikuj poprawność podłączenia przekładników i konfiguracji licznika (kody OBIS, kierunek rejestracji), aby wykluczyć błędy pomiarowe będące źródłem fałszywych opłat.
13. Sporządź raport audytowy zawierający rekomendacje oraz progi alarmowe dla operatorów. Taki dokument ułatwi wdrożenie działań redukcyjnych i kontrolę kosztów związanych z energią bierną.
14. Dzięki tym działaniom identyfikacja nadmiernego poboru mocy biernej staje się mierzalna i powtarzalna.
15. Kluczowe są dane z analizatora parametrów sieci oraz pomiary z użyciem przekładników — to one pozwolą precyzyjnie wskazać źródła problemu.

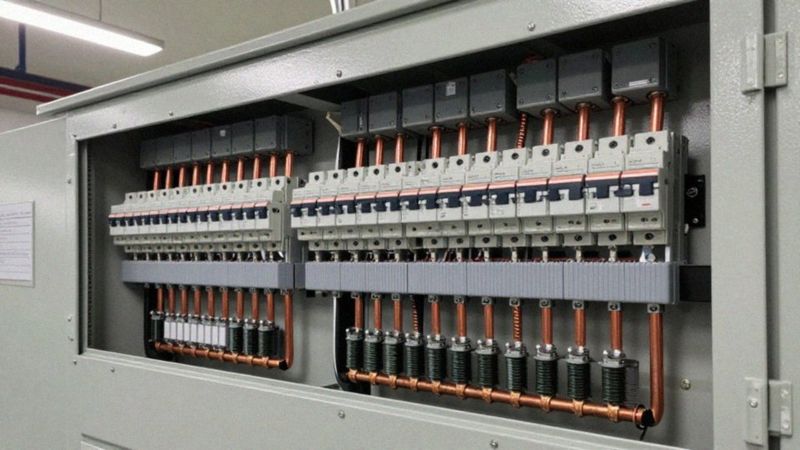

Kompensacja indywidualna czy grupowa?

Kompensacja indywidualna to najskuteczniejszy sposób ograniczania przesyłu mocy biernej — kondensatory montuje się bezpośrednio przy odbiornikach, co redukuje straty I²R i zmniejsza spadki napięcia. Gdy obciążenia są rozproszone i zmienne, to właśnie ten wariant minimalizuje przepływy mocy biernej w instalacji i pozwala stosować mniejsze baterie kondensatorów.

Kompensacja grupowa sprawdza się w jednorodnych strefach odbioru, na przykład dla oświetlenia czy kuchni; niższe koszty instalacji i prostsze sterowanie to jej główne zalety. Z kolei kompensacja centralna zwykle ma najniższy CAPEX w zakładach o stabilnych, prostych profilach obciążenia — rozwiązanie ekonomiczne przy niewielkiej zmienności obciążeń.

Decyzję o wyborze metody trzeba oprzeć na pomiarach i analizie kosztów. Zaleca się:

• rejestrację kVArh,
• sporządzenie mapy punktów poboru,
• ocenę poziomu harmonicznych.

Na tej podstawie porównuje się CAPEX i OPEX dostępnych wariantów i szacuje okres zwrotu inwestycji. Warto też uwzględnić aspekty techniczne: dławiki kompensacyjne lub baterie dławików neutralizują moc pojemnościową i tłumią rezonanse, co bywa konieczne przy instalacjach z filtrami L–C. Aktywne kompensatory (SVG/ASVG) opłacają się tam, gdzie obciążenia są dynamiczne i potrzebna jest precyzyjna regulacja cosφ.

Przy doborze rozwiązania przeanalizuj dodatkowo:

• koszty serwisu,
• dostępność miejsca montażowego,
• skuteczność przy różnych krokach kompensacji,
• ryzyko rezonansów.

Praktyczna procedura wyboru obejmuje:

1. pomiary profilu i harmonicznych,
2. identyfikację punktów krytycznych,
3. symulacje przepływów mocy biernej dla wariantów indywidualnego, grupowego i centralnego,
4. kalkulację CAPEX/OPEX i okresu zwrotu,
5. wybór technologii (baterie kondensatorów, dławiki, SVG) i planu monitoringu.

Rozważ rozwiązania hybrydowe — łączenie kompensacji indywidualnej w newralgicznych punktach z grupową na pozostałych obwodach często daje kompromis między niskimi kosztami a wysoką skutecznością. Z praktycznego punktu widzenia inwestycja ma sens, gdy opłaty za energię bierną przekraczają około 400 zł miesięcznie.

Kiedy stosować dławiki zamiast kondensatorów?

Rejestratory pokazujące tryb „leading” oraz ujemne kVArh sygnalizują, że w sieci występuje nadmiar mocy pojemnościowej i zamiast dokładać kondensatory warto rozważyć wprowadzenie mocy indukcyjnej. Dławiki kompensacyjne stosuje się wtedy, gdy instalacja oddaje moc pojemnościową — w przeciwnym razie kolejne baterie kondensatorów mogą wywołać rezonans z już istniejącymi elementami układu. Kluczowe kryteria decyzyjne są następujące:

• rejestracja długotrwałych ujemnych kVArh na liczniku czterokwadrantowym wskazuje na konieczność zastosowania dławików,
• jeśli analiza harmonicznych ujawnia ostre piki przy częstotliwościach rezonansowych układu L–C, lepszym wyborem będą dławiki indukcyjne lub filtry LCL, zamiast dokładać kondensatory,
• przy wysokim poziomie zniekształceń (THDi powyżej ~8–10%) również rekomenduje się dławiki i/lub filtr LCL, ponieważ kondensatory mogą wzmocnić harmoniczne i sprowokować rezonans,
• gdy w instalacji działa dużo zasilaczy impulsowych, falowników lub systemów PV pracujących jako źródła mocy pojemnościowej, zastosowanie dławików często likwiduje nadmiar mocy pojemnościowej,
• jeśli kondensatory przyczyniają się do przeciążeń transformatora lub zwiększonych strat I²R, dławiki stają się koniecznością ze względów bezpieczeństwa i trwałości urządzeń,
• przy zmiennych profilach obciążeń i niekorzystnej ekonomii rozwiązań pasywnych warto rozważyć aktywny kompensator (SVG) — samodzielnie lub w kombinacji z dławikami.

Aspekty praktyczne warto rozpatrywać oddzielnie. Baterie dławików tłumią rezonanse i ograniczają ryzyko wzrostu harmonicznych podczas współpracy z bateriami kondensatorów. Jednak dławiki są większe i cięższe, co wpływa na koszty CAPEX oraz wymaga uwzględnienia miejsca montażu. Dlatego w projektowaniu zaleca się symulacje przepływów mocy biernej i analizę rezonansów; dobór parametrów dławika powinien uwzględniać częstotliwość rezonansową całego układu. W rozwiązaniach hybrydowych łączy się baterie kondensatorów z dławikami lub filtrami LCL — taka konfiguracja poprawia bezpieczeństwo sieci i ogranicza straty energii czynnej. W praktyce operacyjnej dławiki stosuje się, gdy pomiar pokazuje nadmiar mocy pojemnościowej oraz realne ryzyko rezonansu lub wzrostu harmonicznych. Kondensatory natomiast powinny być stosowane tylko wtedy, gdy dominuje moc indukcyjna i analiza potwierdza brak zagrożenia rezonansowego.

Jak uniknąć kar za przekroczenie mocy biernej?

Pierwszym krokiem jest dokładne przejrzenie umowy z operatorem i ustalenie dopuszczalnych progów tgφ/PF. Sprawdź warunki taryfy (np. C12A), miejsce punktu pomiarowego i sposób rozliczeń, a także kody OBIS używane na fakturach. Przygotuj procedurę dowodową na wypadek sporów:

• zachowuj logi z analizatora parametrów sieci,
• zrzuty przebiegów napięcia i prądu,
• raporty kVArh za okresy wskazane na rachunku — to znacznie ułatwi reklamację i negocjacje z DSO.

Wdroż system monitorowania zużycia z alarmami ustawionymi przy krytycznych wartościach (np. PF < 0,95) oraz powiadomieniami o przekroczeniach kVArh w danym okresie rozliczeniowym. Jeśli masz EMS, zintegruj z nim monitoring tak, by realizował automatyczne korekty i generował raporty. Przed inwestycją w kompensację zleć niezależny audyt pomiarowy — pozwoli on wyznaczyć profil mocy biernej, zidentyfikować źródła pojemnościowe i ocenić ryzyko rezonansów. Wyniki audytu będą podstawą wyboru technologii:

• dławiki,
• SVG/ASVG,
• rozwiązanie hybrydowe.

Przygotuj plan szybkiej reakcji operacyjnej:

• listę obwodów do wyłączenia lub przełączenia,
• reguły harmonogramowania pracy urządzeń (PV, UPS, ładowarki),
• algorytmy sterowania ograniczające nagłe piki „leading”.

Automatyzacja tych działań minimalizuje ryzyko nałożenia kar finansowych. Równolegle przeprowadź analizę ekonomiczną — policz miesięczne opłaty za energię bierną i potencjalne koszty kar, porównaj je z CAPEX różnych rozwiązań kompensacyjnych i oszacuj miesiące zwrotu (CAPEX / oszczędności miesięczne). Do kalkulacji dolicz OPEX serwisu i amortyzację. Dobierz technologię zgodnie z profilem obciążenia:

• dla niestabilnych obciążeń lepsze będą SVG/ASVG,
• a przy stabilnych, przewidywalnych źródłach pojemności rozważ dławiki indukcyjne.

Upewnij się przy tym, że wybrane urządzenia spełniają przepisy dotyczące mocy biernej i wymagania operatora. Wprowadź harmonogram konserwacji i kalibracji:

• kalibracja liczników i analizatorów co 12 miesięcy,
• serwis kompensatorów aktywnych co 6–12 miesięcy,
• kontrola przekładników prądowych przy każdej zmianie instalacji.

Regularne przeglądy zapobiegają błędnym odczytom i niespodziewanym karom. Monitoruj faktury, porównując je z rejestrami pomiarowymi, i sporządzaj miesięczne raporty kVArh z analizą odchyleń. W razie rozbieżności zgłaszaj reklamację niezwłocznie, dołączając dane pomiarowe. Negocjuj z operatorem techniczne rozwiązania pomiarowe — czasem przesunięcie lub zmiana punktu pomiarowego bądź konfiguracji przekładników eliminuje fałszywe naliczenia. Przeszkol personel odpowiedzialny za energię:

• dostarcz jasne instrukcje reagowania na alerty EMS,
• procedury testów wyłączeniowych,
• zasady dokumentowania zdarzeń.

Świadoma obsługa ogranicza ryzyko błędów ludzkich, które mogą prowadzić do kar. Połączenie audytu, rzetelnych pomiarów, monitoringu, optymalizacji operacyjnej, właściwego doboru kompensacji i regularnej konserwacji pozwoli znacząco zredukować opłaty za energię bierną i uniknąć niepotrzebnych sankcji finansowych.
