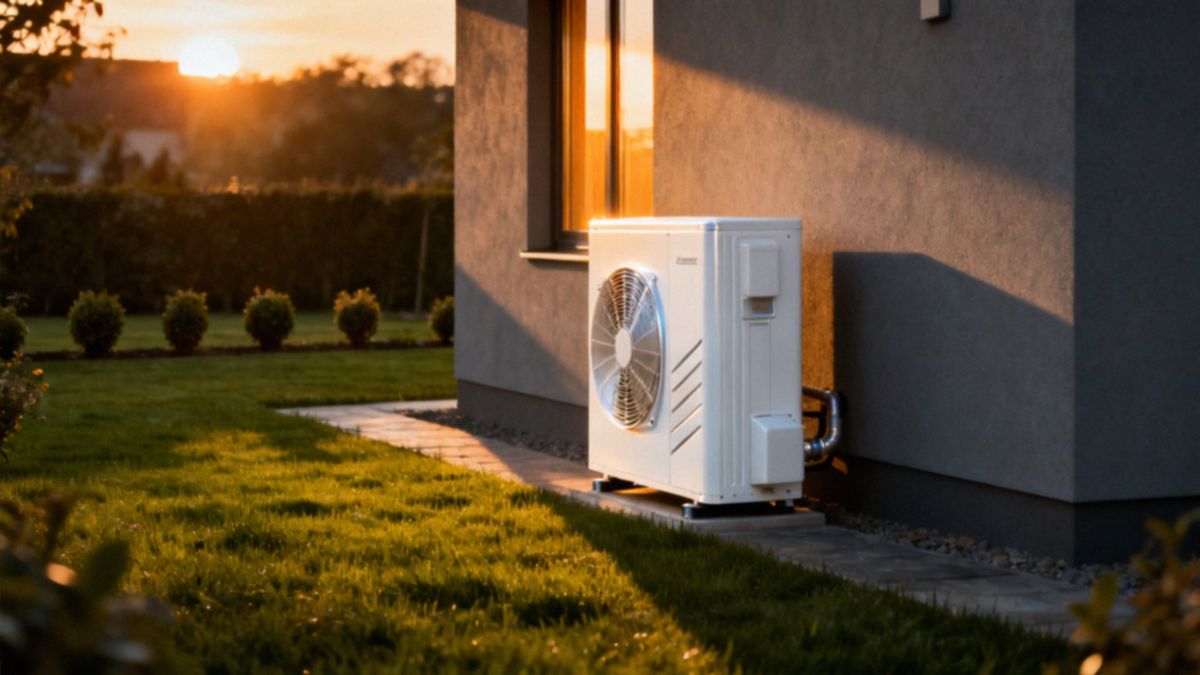

Jak działa pompa ciepła? Efektywność, oszczędności i zasada działania

Jak działa pompa ciepła?

Obieg termodynamiczny pompy ciepła opiera się na czterech głównych etapach:

• parowaniu,
• sprężaniu,
• skraplaniu,
• rozprężaniu.

W parowniku czynnik roboczy odparowuje, pobierając ciepło z dolnego źródła — np. powietrza, gruntu czy wód gruntowych. Sprężarka podnosi następnie ciśnienie i temperaturę pary, dzięki czemu możliwe jest przekazanie ciepła o wyższej temperaturze. W skraplaczu gorący gaz oddaje ciepło do instalacji grzewczej lub do podgrzewania wody i przechodzi w stan ciekły. Zawór rozprężny obniża ciśnienie czynnika, schładza go i kieruje z powrotem do parownika, zamykając cykl znany jako obieg Lindego.

Parowanie i skraplanie zachodzą prawie przy stałej temperaturze, dlatego te etapy przypominają procesy izotermiczne. Dzięki temu pompa ciepła oddaje więcej ciepła niż energii elektrycznej, którą pobiera — współczynnik COP zwykle wynosi 2,5–4,5 dla pomp powietrznych i 3,5–5 dla pomp gruntowych. Dla przykładu: przy COP równym 3 zużycie 1 kWh energii elektrycznej daje około 3 kWh ciepła. Pompa ciepła działa odwrotnie niż lodówka i jako nowoczesne rozwiązanie ogrzewa dom oraz podgrzewa wodę użytkową przy mniejszym zużyciu prądu niż tradycyjne grzejniki elektryczne.

Najważniejsze elementy systemu to:

• parownik,
• sprężarka,
• skraplacz,
• zawór rozprężny,
• czynnik roboczy.

Ich współpraca decyduje o efektywności i przebiegu cyklu.

Jakie oszczędności daje pompa ciepła?

Średnie oszczędności na rachunkach za ogrzewanie sięgają zwykle 30–60% w porównaniu z oporowym ogrzewaniem elektrycznym, a w przypadku kotła gazowego wartość ta wynosi około 10–40%. Konkretne rezultaty zależą od:

• typu pompy ciepła,
• jakości izolacji budynku,
• zastosowanego systemu grzewczego.

Niższe koszty eksploatacji wynikają przede wszystkim z wysokiej efektywności urządzeń oraz z wykorzystania darmowego ciepła z:

• powietrza,
• gruntu,
• wody.

Połączenie pompy ciepła z instalacją fotowoltaiczną dodatkowo obniża rachunki za prąd i redukuje emisję CO₂. Jeśli chodzi o przygotowanie ciepłej wody użytkowej, oszczędności mogą wynosić nawet 40–70% w porównaniu z elektrycznymi podgrzewaczami. Jedno urządzenie potrafi jednocześnie ogrzewać dom i podgrzewać wodę, co obniża całkowite koszty eksploatacji.

Ogrzewanie podłogowe i inne systemy płaszczyznowe poprawiają efektywność pracy przy niskich temperaturach zasilania. Sterowanie pogodowe oraz technologia inwerterowa optymalizują zużycie energii, co przekłada się na niższe rachunki w sezonie grzewczym. Dobrze dobrana moc i wysoka wydajność skracają okres użytkowania przy niższych kosztach.

Zwrot z inwestycji zwykle następuje po 5–15 latach, ale przy dotacjach i współpracy z fotowoltaiką można go skrócić do 3–7 lat. Dodatkowym bonusem jest zmniejszenie śladu węglowego: zasilanie z krajowego miksu obniża emisję CO₂ o około 40–60%, a przy energii odnawialnej redukcja przekracza 80%. Latem pompa ciepła może też chłodzić wnętrza, co eliminuje potrzebę oddzielnej klimatyzacji i daje kolejne oszczędności inwestycyjne.

Ile kosztuje pompa ciepła i jej eksploatacja?

Inwestycja w pompy ciepła dla domu jednorodzinnego w Polsce zwykle mieści się w widełkach:

• pompa powietrzna 20–40 tys. zł,
• pompa gruntowa lub wodna 40–100 tys. zł.

Do tych kosztów trzeba doliczyć montaż samego urządzenia, wykonanie dolnego źródła (kolektory, sondy pionowe, odwierty, studnia) oraz integrację z instalacją grzewczą i zasobnikiem CWU. Istotne są różnice między rozwiązaniami. System monoblokowy jest na ogół tańszy o 2–6 tys. zł i prostszy w montażu, natomiast system split może wymagać dodatkowych prac związanych z układem czynnika chłodniczego. Pompy powietrzne są tańsze w instalacji niż gruntowe — prace ziemne i odwierty potrafią podnieść koszt o 20–50 tys. zł. Wybór między trybem monowalentnym a biwalentnym też ma znaczenie: monowalent eliminuje potrzebę dodatkowego źródła ciepła, a biwalent wymaga np. kotła lub grzałki, co zwiększa koszty instalacji i eksploatacji.

Szacowanie kosztów eksploatacji można przeprowadzić w kilku krokach:

1. Określ roczne zapotrzebowanie na ciepło (kWh),
2. Podziel tę wartość przez sezonowy współczynnik efektywności (SCOP/COP).

Przykład: dom o zapotrzebowaniu 12 000 kWh i średnim SCOP 3 będzie potrzebował około 4 000 kWh energii elektrycznej rocznie. Następnie mnożysz przez cenę prądu — przy stawce 0,80 zł/kWh daje to ok. 3 200 zł/rok. Na koszty eksploatacji wpływa kilka czynników:

• dobrze dobrana moc urządzenia (zbyt duża lub zbyt mała podnosi zużycie i przyspiesza eksploatacyjne zużycie),
• taryfa i zmiany cen energii (wzrost o 0,10 zł/kWh to ~400 zł różnicy przy 4 000 kWh),
• współpraca z instalacją PV — własna produkcja prądu może obniżyć rachunki, zwłaszcza poza sezonem grzewczym.

Serwis i utrzymanie to kolejne wydatki: coroczny przegląd kosztuje zwykle 200–500 zł, rzadkie uzupełnienie czynnika to 200–1 500 zł, a awarie większych komponentów (np. sprężarki) mogą generować koszty sięgające kilku tysięcy złotych. Amortyzację warto rozłożyć na 15–20 lat — dzieląc nakład inwestycyjny przez ten okres otrzymamy roczną wartość amortyzacji. Dofinansowania potrafią znacząco obniżyć wydatki początkowe — kwoty wsparcia zależą od programu i mogą wynosić od kilku do kilkudziesięciu tysięcy złotych. Sprawdź zarówno programy krajowe, jak i lokalne oraz zasady łączenia z PV.

Przy kalkulacji uwzględnij realia budynku i wykonania:

• konieczność adaptacji instalacji (ogrzewanie podłogowe kontra niskotemperaturowe grzejniki),
• właściwe dopasowanie mocy do strat ciepła,
• koszty robót ziemnych i przyłączeń,
• prognozowaną cenę energii oraz decyzję o systemie mono- lub biwalentnym.

Przykład orientacyjny dla porównania: dom 12 000 kWh/rok, SCOP 3 → 4 000 kWh prądu → koszt przy 0,80 zł/kWh = 3 200 zł/rok; dodajmy serwis ~400 zł i amortyzację przy inwestycji 40 000 zł rozłożonej na 20 lat = 2 000 zł/rok — razem około 5 600 zł rocznie. Mimo to warto wykonać szczegółową kalkulację dla konkretnego budynku i sprawdzić dostępne formy dofinansowania.

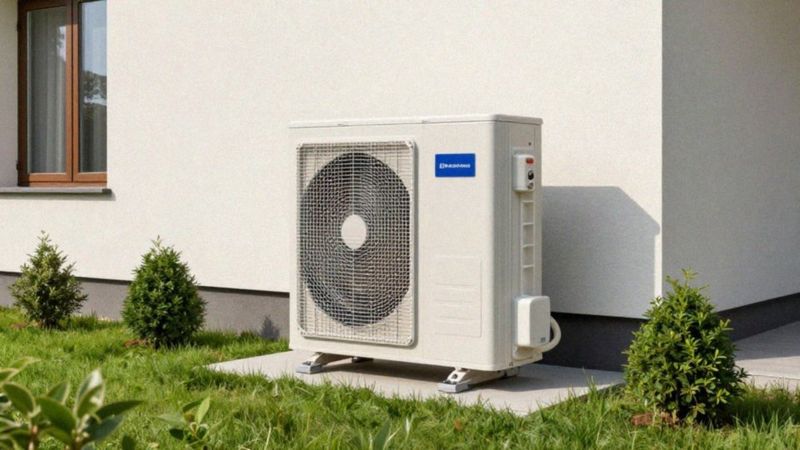

Skąd pompa ciepła pobiera energię?

Dolne źródło to powietrze, grunt albo woda — czyli naturalne zasoby, które dostarczają odnawialne ciepło. Energia trafia do układu przez wymiennik, zwany parownikiem, gdzie czynnik roboczy chłonie ją i odparowuje.

Pompy ciepła powietrzne czerpią ciepło z zewnętrznego wymiennika z wentylatorem; ich instalacja jest prosta i szybka, lecz przy bardzo niskich temperaturach ich sprawność wyraźnie maleje.

Gruntowe pompy ciepła wykorzystują albo kolektory poziome, albo sondy pionowe — te pierwsze zwykle wymagają kilkuset metrów kwadratowych terenu, a sondy sięgają 50–150 m głębokości. W obu przypadkach w rurach krąży ciecz grzewcza (najczęściej glikol), która przez wymiennik przekazuje nagromadzone ciepło do parownika.

Wodne pompy ciepła pobierają energię z wód gruntowych lub powierzchniowych: w systemie otwartym woda przepływa przez wymiennik płytowy, a w zamkniętym stosuje się sondy zanurzone. Dostęp do źródła wody oraz wymogi prawne mają duży wpływ na projekt i wykonanie instalacji.

Wybór dolnego źródła determinuje konstrukcję wymiennika, zakres prac ziemnych i sposób montażu pompy ciepła. Grunt i woda zapewniają zwykle bardziej stabilną temperaturę niż powietrze, co przekłada się na lepszą efektywność w niskich warunkach. Dodatkowo ciepło pobierane z otoczenia jest uzupełniane przez promieniowanie słoneczne oraz ruch wód, dzięki czemu mówimy tu o odnawialnym źródle energii.

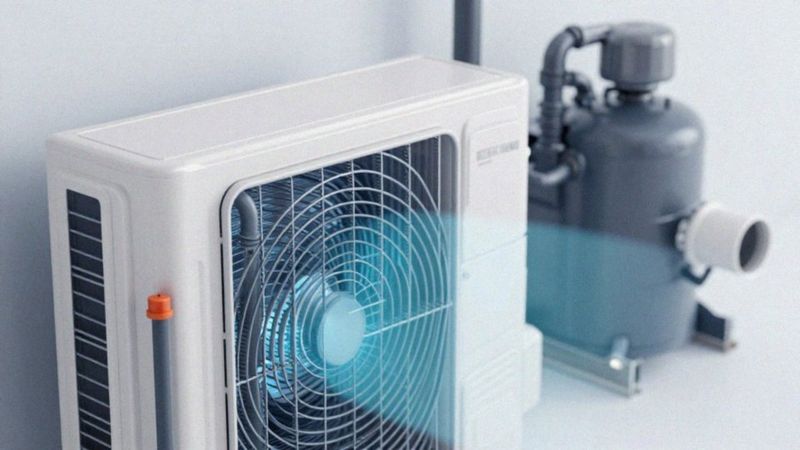

Jakie elementy i etapy ma pompa ciepła?

Pełny system łączy obieg termodynamiczny z instalacją hydrauliczną, przepływem powietrza i układem sterowania, a to z kolei decyduje o efektywności pracy i możliwości podgrzewania wody użytkowej. Poniżej opisano podstawowe elementy i ich funkcje:

• Parownik i skraplacz to wymienniki ciepła, najczęściej wykonane z miedzi i aluminium; ich powierzchnia bezpośrednio wpływa na moc wymiany ciepła,
• Sprężarki występują w różnych odmianach (scroll, rotacyjna, śrubowa); modele inwerterowe regulują prędkość pracy, co pozwala ograniczyć zużycie energii,
• Zawór rozprężny — termostatyczny, kapilarny lub elektroniczny — precyzuje ilość czynnika i stabilizuje pracę układu,
• Zawór 4-drogowy, stosowany w jednostkach rewersyjnych, zmienia kierunek obiegu, umożliwiając chłodzenie,
• Wybór czynnika chłodniczego (np. R32 z GWP≈675 lub starsze R410A z GWP≈2088) wpływa nie tylko na wydajność, lecz także na oddziaływanie na środowisko,
• Pompy obiegowe i zawory w części hydraulicznej transportują ciepło do instalacji grzewczej oraz do zasobnika ciepłej wody; zawory trójdrożne rozdzielają strumień ciepła między instalację a bufor,
• Zasobnik CWU i wymienniki płytowe magazynują i przekazują energię podczas podgrzewania wody,
• Wentylator w pompach powietrznych zapewnia przepływ powietrza przez parownik, a filtry chronią wymiennik przed zabrudzeniem, co przedłuża jego żywotność,
• Czujniki i układ sterowania — regulator pogodowy oraz sterownik inwerterowy — optymalizują temperaturę zasilania i pracę sprężarki, dopasowując działanie urządzenia do warunków zewnętrznych,
• Elementy bezpieczeństwa i akcesoria, takie jak separatory oleju, filtry osuszające, zawory serwisowe i manometry.

Montaż i uruchomienie przebiegają etapami:

1. projekt i dobór mocy na podstawie strat ciepła budynku,
2. wykonanie dolnego źródła: kolektor poziomy, sondy pionowe lub przyłącze wodne,
3. montaż jednostek — rozmieszczenie jednostki zewnętrznej i wewnętrznej w systemie split lub instalacja monobloku — oraz połączenia hydrauliczne i elektryczne, montaż zasobnika CWU i pomp obiegowych,
4. napełnienie układu czynnikiem chłodniczym, próba szczelności i kontrola ciśnień,
5. uruchomienie, konfiguracja regulatora pogodowego i testy SCOP/COP wraz z instruktażem dla użytkownika.

Eksploatacja wymaga regularnych działań serwisowych:

• coroczny przegląd (kontrola ciśnień, filtrów i pomp),
• czyszczenie wymienników i filtrów powietrza co 6–12 miesięcy w zależności od warunków,
• sprawdzanie szczelności i ewentualne uzupełnienie czynnika przy spadku wydajności,
• kalibracja regulatora pogodowego i aktualizacja ustawień inwertera dla utrzymania optymalnej pracy.

Jeśli chodzi o różnice technologiczne — systemy split wymagają trasowania przewodów czynnika między jednostkami, natomiast monoblok umieszcza cały obieg na zewnątrz, a do wnętrza budynku wprowadza jedynie przewody wodne i elektryczne. Technologia inwerterowa zmniejsza liczbę rozruchów sprężarki i poprawia współczynnik SCOP. To właśnie te elementy i etapy składają się na bezpieczeństwo, trwałość i efektywność pompy ciepła.

W jakich trybach pracuje pompa ciepła?

Tryb ogrzewania: pompa ciepła pobiera energię z dolnego źródła i przekazuje ją do instalacji grzewczej lub bufora. Modele inwerterowe płynnie regulują moc, co podnosi komfort domowników i ogranicza liczbę załączeń sprężarki.

Przygotowanie ciepłej wody użytkowej (CWU): istnieje specjalny tryb priorytetowy przeznaczony do podgrzewania wody — wiele urządzeń osiąga temperatury rzędu 55–60°C. Jeśli wymagana jest wyższa temperatura, konieczne jest wsparcie elektryczne lub kocioł pomocniczy.

Chłodzenie aktywne (funkcja klimatyzatora): w tym trybie cykl jest odwracany, by usuwać ciepło z wnętrza i oddawać je na zewnątrz. Funkcję realizują pompy rewersyjne i zawór 4‑drogowy, a współpraca z systemami wentylacyjnymi pozwala rozprowadzić chłód po całym budynku.

Pasywne chłodzenie (chłodzenie naturalne): polega na wykorzystaniu niskiej temperatury dolnego źródła bez uruchamiania sprężarki. To energooszczędne rozwiązanie sprawdza się przy umiarkowanym zapotrzebowaniu na chłód.

Tryb hybrydowy / system biwalentny: pompa współpracuje wtedy z dodatkowym źródłem, np. kotłem gazowym lub grzałką. Pompa pracuje do ustawionego progu, a przy bardzo niskich temperaturach następuje przełączenie na kocioł — dzięki temu można lepiej optymalizować koszty i dostępność ciepła.

Tryb monowalentny: pompa ciepła jest jedynym źródłem ciepła dla budynku. Brak dodatkowego kotła upraszcza instalację i zwykle obniża koszty eksploatacji.

Tryby ekonomiczne i harmonogramy: ustawienia oszczędne, tryb nocny i programy tygodniowe pozwalają zmniejszać zużycie energii — np. przez obniżenie temperatury lub ograniczenie mocy w określonych godzinach.

Sterowanie i adaptacja mocy: technologia inwerterowa oraz zaawansowane regulatory pogodowe automatycznie dopasowują wydajność do aktualnego zapotrzebowania. W połączeniu z instalacją fotowoltaiczną można dodatkowo zredukować koszty eksploatacji.

Funkcje serwisowe: takie elementy jak odszranianie, priorytet CWU czy tryb serwisowy ułatwiają utrzymanie ciągłości pracy i wysokiej wydajności w różnych warunkach.

Jak niska temperatura wpływa na wydajność?

Główny efekt jest prosty: gdy temperatura dolnego źródła spada, wzrasta różnica temperatur w obiegu, co obniża współczynnik COP. Z pomiarów katalogowych i laboratoryjnych (EN14511) wynika, że typowe wartości dla pomp powietrznych to około:

• COP ≈ 3,0 przy +7°C,
• COP ≈ 2,0 przy −7°C,
• COP ≈ 1,4 przy −15°C.

Odszranianie dodatkowo podnosi zużycie energii o około 5–20% w okolicach 0°C. Pompy gruntowe i wodne dzięki stabilniejszej temperaturze dolnego źródła — zwykle 5–12°C w sezonie — zachowują bardziej stały COP i osiągają wyższy SCOP. W praktyce spadki wydajności przy silnych mrozach są u nich zwykle o 10–30% mniejsze niż w urządzeniach powietrznych. Konsekwencje ekonomiczne bywają konkretne: obniżenie średniego COP z 3,0 do 2,5 zwiększa roczne zużycie prądu o około 20%. Dla zapotrzebowania 12 000 kWh oznacza to wzrost poboru z 4 000 kWh do 4 800 kWh, a przy cenie 0,80 zł/kWh daje to dodatkowe ~640 zł rocznie. Przy chwilowych COP rzędu ~1,5 koszty rosną jeszcze mocniej, bo rośnie udział awaryjnego dogrzewania elektrycznego.

Dlaczego wydajność spada? Powietrze ma mniejszą gęstość energii, więc sprężarka musi pracować ciężej; więcej jest też cykli odszraniania i dogrzewania elektrycznego. Dodatkowo większa różnica między parownikiem a skraplaczem zwiększa zapotrzebowanie energetyczne. Sposoby ograniczania strat są sprawdzone i praktyczne:

• technologia inwerterowa — płynna regulacja mocy zmniejsza częstotliwość rozruchów i łagodzi spadki COP,
• niskotemperaturowe emitery (ogrzewanie podłogowe, panele) — obniżenie temperatury zasilania o 5–10 K podnosi COP o ~10–20%,
• buforowanie i większe zasobniki CWU (200–300 L lub więcej) — stabilizują pracę i redukują starty,
• konfiguracje hybrydowe/biwalentne — przełączenie na kocioł lub grzałkę przy progach (np. < −15°C) ogranicza eksploatację pompy przy ekstremalnym zimnie,
• poprawa termoizolacji budynku — zmniejszenie strat ciepła o 10% obniża zapotrzebowanie i poprawia efektywność systemu.

W praktyce oznacza to, że w klimatach z częstymi mrozami inwestycja w gruntowe lub wodne pompy staje się bardziej ekonomiczna, ze względu na stabilność dolnego źródła. Jeśli wybieramy pompę powietrzną, warto uwzględnić inwerter, odpowiedni zasobnik i system biwalentny, a także skonfigurować regulator pogodowy i właściwie dobrać moc — to wszystko zmniejszy wpływ niskich temperatur na efektywność i koszty eksploatacji.
