Jak odczytać licznik prądowy? Praktyczny poradnik krok po kroku

Co to jest licznik prądowy?

Urządzenie pomiarowe zlicza zużycie energii elektrycznej w kilowatogodzinach (kWh). Licznik prądu jest niezbędny do rozliczeń i dostarcza danych zarówno odbiorcom, jak i operatorom sieci. Istnieje kilka rodzajów liczników:

• klasyczny indukcyjny z obracającą się tarczą,
• nowoczesny elektroniczny z wyświetlaczem LCD,
• smart meter z modułem komunikacyjnym do zdalnego odczytu,
• licznik przedpłatowy,
• podlicznik.

Licznik jednofazowy służy głównie w domowych instalacjach, a trójfazowy — w zakładach przemysłowych i większych gospodarstwach. Niektóre modele obsługują różne taryfy: jednostrefowe, dwustrefowe lub wielostrefowe, rejestrując oddzielne wskazania dla poszczególnych okresów. W systemach prosumentów stosuje się liczniki dwukierunkowe, które mierzą zarówno energię pobraną z sieci, jak i oddaną do niej. Operatorzy sieci dystrybucyjnej odpowiadają za prawidłowe działanie liczników — ich legalizację, montaż, wymianę oraz plombowanie. Na podstawie wskazań tych urządzeń wystawiane są faktury, a także można dzięki nim wykrywać awarie instalacji.

Jak poprawnie odczytać i podać stan licznika w kWh?

Podawaj stan licznika zawsze w pełnych kilowatogodzinach (kWh) — bez zer wiodących i bez miejsc po przecinku. Jeśli wyświetlacz pokazuje część dziesiętną, zaokrąglij ją w dół do najbliższej pełnej kWh. Przed wpisaniem odczytu sprawdź taryfę.

• W taryfie jednostrefowej podajesz tylko jeden odczyt — całkowite zużycie.
• W taryfach dwustrefowych (G11, G12, G13) potrzebne są dwa odczyty: dzienna (OBIS 1.8.1) i nocna (OBIS 1.8.2).

Zwróć uwagę, by przy nocnym odczycie nie zapisywać zera wiodącego — na przykład „06789” zapisujemy jako 6789 kWh. Zapisz też datę odczytu. Zużycie oblicza się jako różnica między bieżącym a poprzednim stanem licznika — np. jeśli poprzedni odczyt to 12000 kWh, a bieżący 12345 kWh, zużycie wynosi 345 kWh.

Odczyt możesz zgłosić online, przez aplikację operatora lub telefonicznie; przy zgłoszeniu podaj datę i sposób przesłania danych. Braki lub błędy — mylenie taryf, wpisanie zer wiodących, pominięcie daty czy pozostawienie miejsc po przecinku — mogą skutkować estymacją przez system i korektą rozliczeń, a w efekcie nieprawidłowymi opłatami. W razie wątpliwości skontaktuj się z operatorem, aby uniknąć pomyłek.

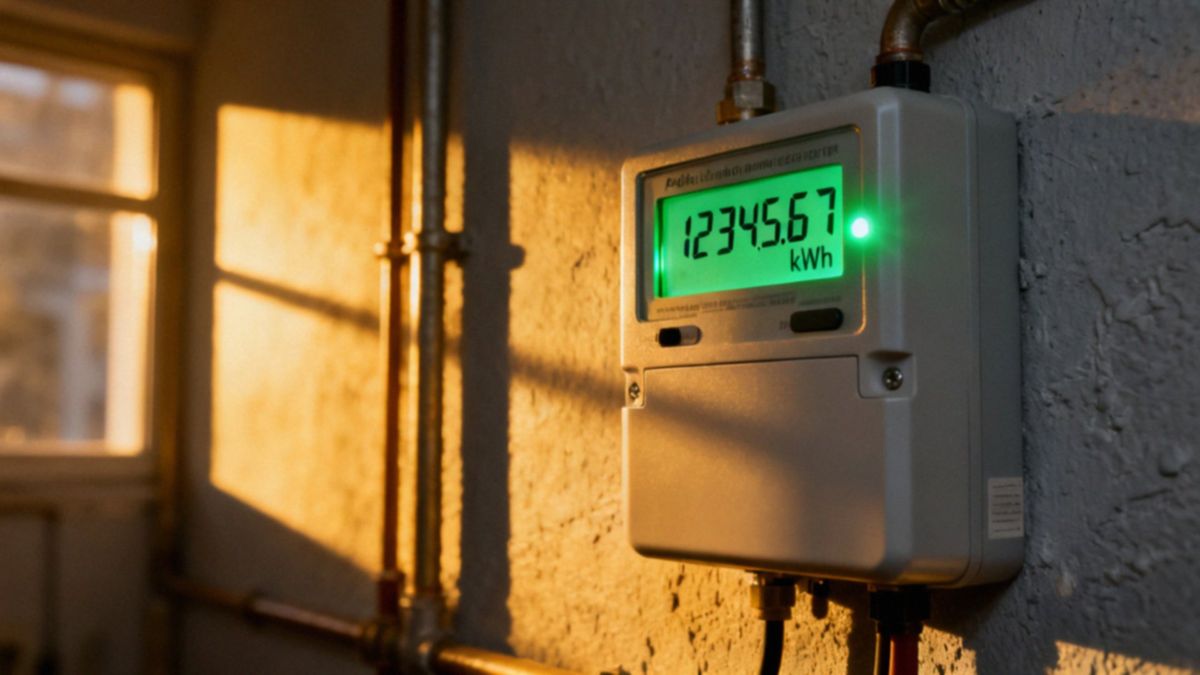

Jak odczytać licznik elektroniczny?

Aby przewinąć rejestry na wyświetlaczu LCD, znajdź przycisk na obudowie i naciśnij go krótko — kolejne wartości powinny się pojawić. Obok każdej pozycji znajdują się etykiety systemu kodów OBIS; całkowite zużycie oznaczone jest jako 1.8.0, a w licznikach z taryfami dodatkowo spotkasz 1.8.1 i 1.8.2. W urządzeniach dwukierunkowych odczytuj osobne rejestry dla energii pobranej i oddanej — identyfikowane są one właśnie kodami OBIS.

Zawsze zanotuj:

• numer licznika (S/N),
• kod rejestru,
• wartość wyrażoną w pełnych kWh,
• datę i godzinę odczytu;
• zrób też zdjęcie ekranu jako trwały dowód.

Gdy ekran jest wygaszony, najpierw spróbuj krótkiego naciśnięcia przycisku lub sprawdź zasilanie licznika. Wystąpienie komunikatów błędu (E, ERR) oznacza konieczność zgłoszenia problemu operatorowi. Diody LED sygnalizują impulsy pomiarowe i stan łączności — miganie zwykle świadczy o aktywności pomiaru albo przesyłu danych.

W modelach Norax 1 i Gama 350 krótki przycisk zmienia wyświetlane ekrany, a dłuższe przytrzymanie odblokowuje menu; w razie wątpliwości zerknij do instrukcji konkretnego modelu. Smart metery i moduły zdalnego odczytu mogą automatycznie przesyłać dane, ale ręczny odczyt z fotografią ułatwia późniejszą weryfikację.

Przy zgłaszaniu wyniku zawsze podaj:

• metodę (manualny lub foto),
• kod rejestru (np. 1.8.0, 1.8.1, 1.8.2),
• numer licznika,
• żeby operator mógł prawidłowo zidentyfikować wartość.

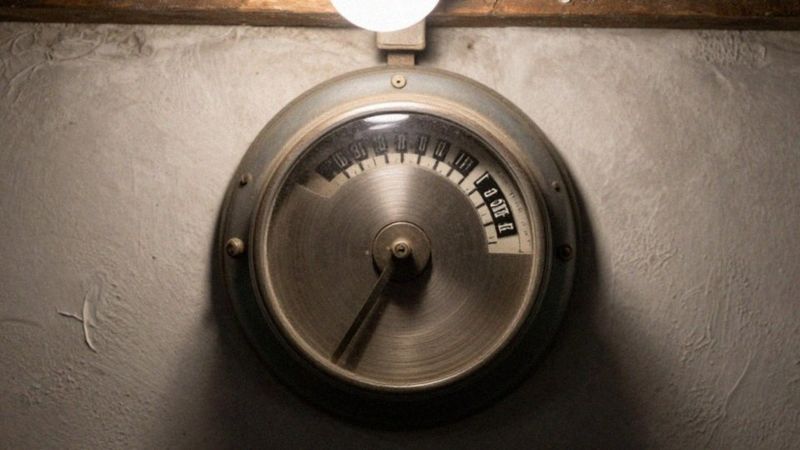

Jak odczytać licznik indukcyjny?

Obracająca się aluminiowa tarcza w liczniku indukcyjnym wskazuje chwilowe zużycie energii — im większy pobór mocy, tym szybciej się kręci. Licznik mechaniczny ma kilka tarcz z cyframi widocznych w małym okienku; odczyt wykonuje się od lewej do prawej. Jak czytać licznik:

1. Odczytaj cyfry w okienku kolejno od lewej do prawej, zapisując tylko pełne kilowatogodziny (kWh). Pomijaj miejsca po przecinku i nie zapisuj zer wiodących.
2. Gdy tarcza stoi między dwiema cyframi, wpisz tę, która jest w całości widoczna. Jeśli masz wątpliwości, skonsultuj się z operatorem.
3. W liczniku dwutaryfowym spisz oba liczydła — oddzielnie dla taryfy dziennej i nocnej — i oznacz, która wartość dotyczy której taryfy.
4. Uważaj na kolejność tarcz i nie myl cyfr między rzędami; to najczęstszy błąd przy odczytach indukcyjnych.
5. Odczyt mechaniczny nie wymaga przycisków ani menu — wystarczy zapisać stan licznika i datę odczytu. Praktyczne wskazówki: użyj dobrej lampki, a przy bardzo małych cyfrach pomocna będzie lupa. Zapisując odczyt, pilnuj, by nie rozmazać ani nie pomieszać kolejności cyfr. Przy dużym obciążeniu tarcza kręci się szybko, a przy braku poboru stoi w miejscu. Przykład: jeśli tarcze pokazują 1, 4, 0, 2, zapisz 1402 kWh. Jeśli masz jakiekolwiek wątpliwości co do poprawności odczytu, zgłoś to operatorowi — błędy mogą prowadzić do nieprawidłowego rozliczenia.

Jakie wskazania ma licznik dwutaryfowy?

Licznik dwutaryfowy posiada oddzielne rejestry energii, podzielone na strefy czasowe, z których każda ma przypisany kod OBIS. Najczęściej spotykane to:

• 1.8.0 — łączne zużycie energii importowanej (kWh),
• 1.8.1 — zużycie w taryfie dziennej (strefa szczytowa, kWh),
• 1.8.2 — zużycie w taryfie nocnej (strefa poza szczytem, kWh).

W licznikach mechanicznych wartości te są widoczne jako dwa oddzielne liczydła, zaś w urządzeniach elektronicznych występują jako osobne rejestry, które można przeglądać na wyświetlaczu. Operatorzy wykorzystują te zapisy do rozdzielania opłat według taryfy dwustrefowej, na przykład G12 lub G13.

Przykład obliczenia zużycia:

• poprzedni odczyt 1.8.1 = 10 000 kWh, obecny = 10 345 kWh, zatem zużycie T1 = 345 kWh;
• dla 1.8.2 poprzedni = 2 000 kWh, obecny = 2 150 kWh, czyli T2 = 150 kWh.

Łącznie daje to 495 kWh. Przy stawkach 0,80 zł/kWh (dzień) i 0,40 zł/kWh (noc) koszty wyglądają następująco:

• T1: 345 × 0,80 = 276,00 zł;
• T2: 150 × 0,40 = 60,00 zł;
• razem 336,00 zł.

Dane z rejestrów umożliwiają monitorowanie poboru energii i analizę zużycia, dzięki czemu można przesunąć pracę energochłonnych urządzeń na tańszą taryfę nocną i obniżyć rachunki. Przy zgłaszaniu odczytu pamiętaj, by podać oba rejestry (1.8.1 i 1.8.2) oraz numer licznika — to zmniejsza ryzyko błędów w rozliczeniu i w estymacji opłat za prąd.

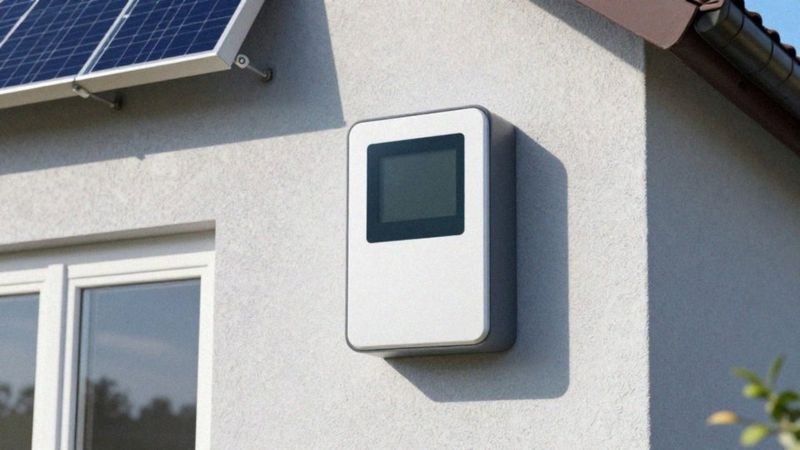

Jak odczytać licznik dwukierunkowy przy fotowoltaice?

Liczniki dwukierunkowe rozdzielają zapis energii pobranej z sieci i tej oddanej do niej. Import znajdziesz w rejestrach 1.8.x (np. 1.8.0, 1.8.1, 1.8.2), a eksport w 2.8.x (np. 2.8.0, 2.8.1, 2.8.2).

Aby poprawnie odczytać licznik, postępuj tak:

1. Zidentyfikuj licznik i oznaczenia na wyświetlaczu — szukaj napisów typu „Import/Export”, strzałek lub kodów OBIS.
2. Odczytaj rejestr importu. Zapisz wartość z 1.8.0 lub z odpowiednich taryfowych 1.8.1/1.8.2 w pełnych kWh; zaokrąglij w dół, pomijając część dziesiętną.
3. Odczytaj rejestr eksportu. Zapisz wartość z 2.8.0 lub z 2.8.1/2.8.2 w pełnych kWh i zanotuj datę oraz godzinę pomiaru.
4. Zrób zdjęcie wyświetlacza jako dowód odczytu — ułatwi to weryfikację przez operatora sieci.
5. Oblicz zużycie: import = obecny import − poprzedni import; energia oddana = obecny eksport − poprzedni eksport. Przykład: poprzedni import 12 000 kWh, obecny 12 500 kWh → pobrano 500 kWh; poprzedni eksport 3 000 kWh, obecny 3 200 kWh → oddano 200 kWh.
6. Przy rozliczeniach prosumenckich przekazuj operatorowi oba odczyty oraz numer licznika. W przypadku smart meterów zdalny odczyt często robi to automatycznie.

Na co zwrócić uwagę:

• nie myl rejestrów 1.8.x z 2.8.x,
• nie zapisuj zer wiodących,
• pomijaj miejsca po przecinku,
• nie opieraj się na rejestrze netto, jeśli chcesz odczytać osobne wartości importu i eksportu.

Rejestr 1.8.0 może czasem pokazywać wartość net (import − eksport) — wtedy zajrzyj do 2.8.x, żeby poznać eksport. Jeśli masz instalację PV i brak jest eksportu, może to oznaczać awarię falownika lub przerwę w połączeniu. Zalecana częstotliwość kontroli: odczyty raz w miesiącu oraz po każdej zmianie w instalacji — to pomaga monitorować pobór, analizować dane i wykrywać spadek efektywności. W razie wątpliwości co do rejestrów lub niezgodności danych skontaktuj się z operatorem sieci dystrybucyjnej.

Co oznaczają kody OBIS na liczniku?

Standard IEC 62056 wprowadza system kodów OBIS, stosowany w licznikach energii elektrycznej. Kody te jednoznacznie identyfikują rejestry, więc nie trzeba polegać na opisach tekstowych — składają się z pól oddzielonych kropkami. Pierwsze pole określa medium (np. 1 = energia elektryczna), a kolejne pola mówią o:

• typie wielkości,
• kierunku przepływu,
• taryfie,
• wersji rejestru.

W praktyce przy każdej wartości na wyświetlaczu widoczny jest odpowiadający jej kod, który precyzuje, co mierzy licznik — np. całkowitą energię, zużycie w konkretnej strefie taryfowej czy moc chwilową. Dzięki temu łatwiej rozróżnić import od eksportu energii, co ma znaczenie zwłaszcza w licznikach dwukierunkowych i instalacjach fotowoltaicznych.

Podczas raportowania stanu licznika podaje się kod rejestru oraz wartość w pełnych kWh. W systemach zdalnego odczytu kody OBIS służą do mapowania pomiarów na raporty i analizy zużycia. W monitoringach poboru energii wykorzystuje się je też do automatycznego tworzenia wykresów mocy chwilowej oraz dziennego zużycia.

Jeśli na wyświetlaczu widoczny jest tylko numer rejestru bez opisu, warto sprawdzić spis kodów w instrukcji licznika lub zapytać operatora — większość modeli zawiera kompletną listę OBIS. Przy eksporcie danych do plików CSV lub systemów SCADA kolumny zwykle oznaczone są właśnie tymi kodami, co ułatwia analizę zużycia i optymalizację taryf.
