Czym jest reaktor jądrowy?

Neutrony uwolnione podczas rozszczepienia jąder uranu lub toru rozpoczynają reakcję łańcuchową, która przekształca energię wiązania jądrowego w ciepło. Reaktor jądrowy to urządzenie, w którym taka reakcja przebiega w sposób kontrolowany. Mówiąc o krytyczności, mamy na myśli współczynnik k_eff równy 1.

W elektrowniach paliwem jest zwykle uran wzbogacony do około 3–5% U-235; tor stosuje się w niektórych reaktorach badawczych i rozważa dla przyszłych projektów. Masa krytyczna metalicznego U-235 wynosi około 52 kg, a dla Pu-239 około 10 kg — wartości te dotyczą stanu bez reflektora i osłon.

Reaktory dostarczają ciepło, które przekształca się w parę, a następnie w energię elektryczną za pomocą turbin i generatorów. Klasyfikacja reaktorów opiera się na rodzaju chłodziwa i moderatora oraz przeznaczeniu; do przykładów należą:

• PWR (reaktory wodne ciśnieniowe),
• BWR (reaktory wodne wrzące),
• CANDU (reaktory ciężkowodne, PHWR),
• HTR (reaktory wysokotemperaturowe),
• FBR (reaktory prędkie).

Reaktory używające wody lekkiej lub ciężkiej wykorzystują ją jako moderator, natomiast reaktory prędkie pracują bez moderatora, operując na neutronach o wyższych energiach. Główne elementy konstrukcyjne to:

• rdzeń z prętami paliwowymi,
• systemy chłodzenia,
• reflektor,
• zbiornik ciśnieniowy,
• osłony ochronne.

Bezpieczeństwo jądrowe opiera się na barierach fizycznych i procedurach operacyjnych mających ograniczyć uwalnianie promieniowania jonizującego; standardowe rozwiązania to:

• stalowy zbiornik ciśnieniowy,
• betonowa osłona,
• układy awaryjnego chłodzenia,
• systemy pochłaniające neutrony, jak pręty kontrolne i układ borowy.

Eksploatacja i nadzór nad reaktorami podlegają krajowym i międzynarodowym regulacjom, a Międzynarodowa Agencja Energii Atomowej publikuje odpowiednie wytyczne bezpieczeństwa. Obecnie reaktory jądrowe eksploatuje ponad 30 państw, a około 440 reaktorów energetycznych działa komercyjnie, dostarczając znaczną część niskoemisyjnej energii na świecie.

Jak reaktor jądrowy produkuje ciepło?

Rozszczepienie pojedynczego jądra U-235 uwalnia około 200 MeV energii, co odpowiada mniej więcej 3,2×10^-11 J. W przeliczeniu na masę daje to rząd wielkości 8×10^13 J na każdy kilogram paliwa jądrowego. Z tej energii największą część — około 165 MeV — otrzymują kinetycznie fragmenty rozszczepienia; ich ruch niemal natychmiast zamienia się w ciepło wewnątrz pręta paliwowego. Drobniejsze składniki energii to:

• około 5 MeV przenoszone przez neutrony,
• 7 MeV w postaci promieniowania gamma,
• około 8 MeV wynikające z kolejnych rozpadow beta.

Około 10 MeV ucieka z neutrinami i jest dla nas praktycznie niedostępne. Powstałe produkty rozszczepienia są radioaktywne i ich rozpady generują tzw. ciepło rozpadowe. Po wyłączeniu reaktora stanowi ono znaczącą część mocy: tuż po zatrzymaniu rzędy to około 6% mocy nominalnej, po godzinie spada do około 1,5%, a po dobie wynosi w przybliżeniu 0,4%. To dlatego nawet „wyłączony” rdzeń wymaga chłodzenia. Moc reaktora zależy od reakcji łańcuchowej i liczby dostępnych neutronów. Szczególne znaczenie mają neutrony opóźnione — ich udział β dla U-235 wynosi około 0,0065 — dzięki nim możliwe jest stabilne i bezpieczne sterowanie mocą. Ciepło wygenerowane w paliwie jest przekazywane dalej do chłodziwa; sposób tego przekazu różni się w zależności od konstrukcji reaktora.

W reaktorach typu PWR chłodziwo pracuje pod wysokim ciśnieniem (około 15,5 MPa) i przy temperaturze rzędu 325°C, a następnie oddaje energię w generatorach pary obiegu wtórnego. W BWR para powstaje bezpośrednio w rdzeniu przy ciśnieniu około 7 MPa i temperaturze około 285°C, i to ona napędza turbiny oraz turbogeneratory. Typowa elektrownia jądrowa przetwarza energię termiczną na elektryczną z wydajnością około 33%. Dodatkowe źródła ogrzewania rdzenia to absorpcja neutronów oraz pochłanianie promieniowania gamma przez elementy konstrukcyjne i chłodziwo. Sterowanie mocą odbywa się poprzez regulację liczby dostępnych neutronów — pręty absorpcyjne wychwytują neutrony, a ich położenie oraz stosowanie układów borowych wpływają bezpośrednio na poziom mocy reaktora.

Co zawiera rdzeń reaktora i jak chłodziwo odprowadza ciepło?

Rdzeń reaktora zbudowany jest z prętów paliwowych — rur wypełnionych peletem uranu lub toru i osłoniętych płaszczem ze stopu cyrkonu. Pręty łączy się w zespoły, które zawierają:

• kratki dystansowe,
• przewody prowadzące,
• kanały dla prętów sterujących i zabezpieczających.

W rdzeniu znajduje się także moderator (np. woda lekka, woda ciężka lub grafit), a wokół zwykle montuje się reflektor ograniczający ucieczkę neutronów i poprawiający wykorzystanie paliwa. Elementy konstrukcyjne tworzą drogi przepływu chłodziwa i gwarantują wytrzymałość mechaniczną przy wysokich temperaturach i znacznych naprężeniach. Ciepło generowane jest głównie w pelecie paliwowym i przekazywane dalej — najpierw przewodzeniem w samych pelletach, potem przez koszulkę, a w końcu konwekcyjnie do chłodziwa. To ono przepływa kanałami rdzenia (np. woda lekka, woda ciężka, gaz czy ciekły metal) i odbiera energię właśnie przez wymianę konwekcyjną.

W różnych typach reaktorów odbiór ciepła wygląda inaczej:

• w PWR energia przechodzi do obiegu pierwotnego, a następnie do wtórnego przez wymiennik,
• w BWR para powstaje bezpośrednio w rdzeniu,
• w CANDU ciężka woda pełni jednocześnie rolę moderatora i chłodziwa,
• w FBR stosuje się ciekły metal (sód) o dużej przewodności cieplnej i pracy przy niskim ciśnieniu.

Parametry chłodziwa mają kluczowe znaczenie dla projektowania układów wymiany ciepła. Dzięki dużej gęstości i pojemności cieplnej woda pozwala na kompaktowe rozwiązania, choć wymaga wysokiego ciśnienia. Gaz natomiast wymaga większych prędkości przepływu i większych wymienników, a ciekły metal charakteryzuje się niskim spadkiem ciśnienia i świetną przewodnością cieplną. Chłodziwo pełni też funkcję bariery radiacyjnej — staje się aktywne promieniotwórczo, co z kolei wymaga obiegu chemicznego, filtracji i zabezpieczeń biologicznych.

Skuteczne odprowadzenie ciepła zakłada nadmiar możliwości chłodzenia i redundancję systemów:

• rezerwowe pompy obiegowe,
• dodatkowe wymienniki,
• awaryjne układy chłodzenia,
• systemy separacji pary.

Nawet po zatrzymaniu reakcji rdzeń wciąż wydziela moc resztkową, dlatego układy awaryjne muszą zapewnić ciągły przepływ chłodziwa i utrzymanie temperatury paliwa w bezpiecznym zakresie, by zapobiec przegrzaniu i stopieniu materiału paliwowego.

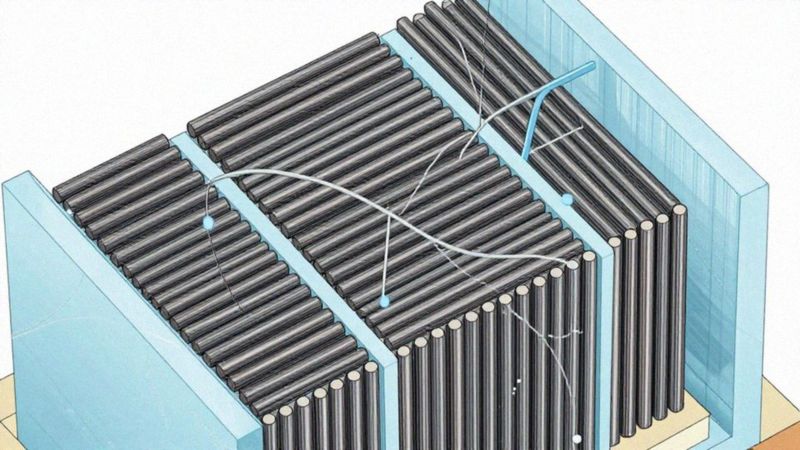

Jak neutrony i moderator wpływają na reaktywność reaktora?

Średnia energia neutronu powstałego podczas rozszczepienia wynosi około 2 MeV, natomiast neutron termalny ma zaledwie około 0,025 eV. Spowalnianie odbywa się przez wielokrotne zderzenia w moderatorze — w wodzie lekkiej, zawierającej wodór, potrzeba około 20 zderzeń, by neutron o energii 2 MeV osiągnął poziom termalny.

Izotop U-235 cechuje się dużym przekrojem czynnym dla neutronów termalnych, rzędu 584 barnów, co sprawia, że neutony o niskiej energii powodują rozszczepienia znacznie efektywniej niż neutony szybkie. Moderator wpływa więc na reaktywność dwojako:

• z jednej strony zwiększa szansę na rozszczepienie przez spowolnienie neutronów,
• z drugiej może sam pochłaniać część z nich — tak jak ma to miejsce w wodzie lekkiej.

Woda ciężka (D2O) i grafit charakteryzują się znacznie mniejszym współczynnikiem pochłaniania, co przekłada się na lepszą ekonomię neutronową; dzięki temu reaktory z tymi moderatorami, np. CANDU, mogą pracować na słabiej wzbogaconym lub nawet naturalnym uranie. Rodzaj i gęstość moderatora decydują o liczbie neutronów termalnych oraz o wartości k_eff. Zmiany parametrów moderacji wpływają bezpośrednio na moc reaktora — na przykład wzrost temperatury zwykle obniża gęstość moderatora, przez co maleje liczba neutronów termalnych.

W reaktorach wodnych objawia się to jako ujemny temperaturowy współczynnik moderacji, czyli spadek reaktywności przy wzroście temperatury. Reflektor otaczający rdzeń odbija część neutronów z powrotem do paliwa, poprawiając ich wykorzystanie i zmniejszając wymaganą masę krytyczną. Przebieg „życia” neutronu w rdzeniu obejmuje:

• emisję (zarówno natychmiastową, jak i opóźnioną),
• spowolnienie w moderatorze,
• rozpraszanie oraz ostateczne pochłonięcie.

Neutrony opóźnione, powstające w wyniku rozpadu produktów rozszczepienia, wydłużają efektywny czas reakcji łańcuchowej, co ułatwia sterowanie reaktorem. Wypalanie paliwa i narastanie absorberów promieniotwórczych zmieniają warunki łańcucha rozszczepień. Przykładowo izotop Xe-135 ma ogromny przekrój pochłaniania — około 2,6×10^6 barnów — i może gwałtownie zmniejszyć reaktywność po zmianie mocy. Dlatego utrzymanie stabilnej reaktywności wymaga kompensacji zarówno efektów zmiany moderacji, jak i wypalenia paliwa; do tego wykorzystuje się pręty kontrolne, układ borowy oraz inne absorbery.

Ostatecznie trzy główne czynniki — efektywność spowalniania neutronów, straty wynikające z pochłaniania w moderatorze i odbicia od reflektora — decydują, czy reaktor jest subkrytyczny, krytyczny czy nadkrytyczny.

Jak pręty kontrolne i układ borowy regulują moc reaktora?

Pręty sterujące i bezpieczeństwa wykonuje się z materiałów pochłaniających neutrony — na przykład:

• boru w postaci B4C,
• stopów Ag‑In‑Cd,
• hafnu.

Ich zadaniem jest ograniczenie liczby neutronów zdolnych wywołać rozszczepienie, zwykle przez wsunięcie prętów w rdzeń reaktora. Pręty bezpieczeństwa mogą zostać gwałtownie wprowadzone w rdzeń w trybie SCRAM, co w typowych układach PWR i BWR zatrzymuje reakcję w ciągu 1–3 sekund. Obok nich stosuje się także sterowanie borowe: rozpuszczony kwas borowy (H3BO3) w chłodziwie reguluje długoterminową reaktywność — zmiana stężenia mierzona w ppm kompensuje wypalanie paliwa. Sterowanie mocy opiera się więc na kombinacji mechanicznego pochłaniania przez pręty i chemicznego działania boru.

Pręty kontrolne służą do szybkich korekt mocy i manewrów operacyjnych, natomiast pręty regulacyjne pozwalają precyzyjnie ustawić moc przy zmianach obciążenia. Układ borowy funkcjonuje także jako „shim”, wyrównując efekty wypalania paliwa oraz zjawiska takie jak zatrucie ksenonowe. Tempo zmiany mocy ogranicza udział neutronów opóźnionych; dla U‑235 β_eff ≈ 0,0065, co umożliwia kontrolowane, niegwałtowne przejścia.

Automatyczne systemy nadzorują moc, k_eff i inne parametry neutronowe, wykonując korekty poprzez pręty lub modyfikację stężenia boru oraz współdziałając z układami chłodzenia i zabezpieczeń. Zarówno wymagania IAEA, jak i praktyka eksploatacyjna nakładają redundancję i regularne testy mechanizmów prętów i instalacji borowej, aby zapewnić szybki SCRAM i stałą, precyzyjną kontrolę mocy przez cały cykl paliwowy.

Jak działają systemy bezpieczeństwa reaktora jądrowego?

Strategia bezpieczeństwa opiera się na wielowarstwowej ochronie, określanej jako defence-in-depth, która łączy różne rozwiązania:

• systemy czynne i pasywne,
• separację układów,
• odpowiednie procedury operacyjne.

Elementem natychmiastowego reagowania są pręty bezpieczeństwa; ich zadaniem jest szybkie przerwanie łańcucha reakcji po przekroczeniu ustalonych progów monitoringu neutronów. Awaryjne układy chłodzenia projektuje się jako co najmniej dwa niezależne i fizycznie oddzielone pociągi, a w praktyce często stosuje się trzy, by zwiększyć redundancję i odporność na awarie. Pasywne mechanizmy bezpieczeństwa wykorzystują siły naturalne — grawitację, naturalną cyrkulację i wymianę ciepła — dzięki czemu mogą działać bez zasilania elektrycznego; niektóre komercyjne koncepcje zapewniają autonomiczne chłodzenie nawet przez 72 godziny. Czujniki neutronów i detektory promieniowania stale monitorują k_eff oraz aktywność promieniotwórczą; przekroczenie progów powoduje automatyczne izolowanie obiegów i uruchamianie procedur awaryjnych.

Obudowy reaktorów oraz hermetyczne osłony z systemami filtrowanego odpowietrzania ograniczają uwolnienia radionuklidów i pozwalają na kontrolowane odciążanie ciśnienia. Aby zapobiec akumulacji i wybuchom wodoru, stosuje się systemy kontroli, takie jak katalityczne rekombinery. Projektowanie zakłada też separację układów, eliminację wspólnych źródeł zasilania oraz odporność na zagrożenia zewnętrzne — wszystko po to, by zminimalizować ryzyko zdarzeń wieloczynnikowych.

Dodatkowe zabezpieczenia to:

• automatyczne systemy izolacji obiegów,
• zawory szybkiego odcięcia,
• zdalne układy sterowania,
• które ograniczają rozprzestrzenianie skażeń.

Wnioski z katastrofy w Czarnobylu doprowadziły do zaostrzenia wymogów projektowych, procedur operacyjnych oraz nadzoru regulacyjnego. Organizacje takie jak krajowe departamenty energii jądrowej oraz IAEA określają normy i przeprowadzają audyty, a regularne testy, konserwacja i ćwiczenia personelu utrzymują systemy w gotowości i skracają czas reakcji na incydenty.
