Pompa ciepła gruntowa - jak głęboko wiercić pod odwierty?

Jak głęboko wiercić pod gruntową pompę ciepła?

Optymalna głębokość odwiertu dla sond pionowych zwykle wynosi 70–100 metrów, choć w praktyce spotyka się odwierty od około 50 do nawet 200 metrów. Stabilna temperatura gruntu zaczyna się mniej więcej od 70 metrów, dlatego odwierty do 30 metrów rzadko zapewniają wystarczającą stabilność termiczną.

Na głębokość wiercenia wpływa kilka czynników:

• zapotrzebowanie energetyczne budynku,
• rodzaj i przewodność cieplna gruntu,
• moc pompy ciepła,
• lokalne warunki geologiczne i wodne,
• strefa przemarzania,
• gradient geotermalny, który zwykle wynosi około 1,5–3°C na 100 metrów.

W praktyce warto pamiętać, że przy dużym zapotrzebowaniu energetycznym lub przy słabej przewodności gruntu odwierty często sięgają 150–200 metrów. Częściej jednak projektuje się kilka odwiertów o głębokości 70–100 metrów zamiast jednego bardzo głębokiego — łączna długość sond powinna odpowiadać zapotrzebowaniu energetycznemu i wydajności cieplnej podłoża.

Nie wolno zapominać o aspekcie prawnym: lokalne przepisy mogą wymagać pozwoleń dla odwiertów przekraczających określone progi (np. powyżej 30 metrów). Przed rozpoczęciem prac warto więc sprawdzić wymagania geologiczne i formalne u odpowiednich władz.

Jakie są typowe zakresy głębokości dla gruntowej pompy ciepła?

Kolektory poziome zwykle układa się na głębokości od 0,2 do 0,5 m, natomiast instalacje użytkowe montuje się głębiej — zwykle między 1,4 a 2,0 m. Pionowe sondy sięgają znacznie dalej: standardowo 50–150 m, a przy specjalnych potrzebach wykonuje się odwierty nawet do 200 m. Płytkie odwierty poniżej 30 m stosuje się rzadko, ponieważ ograniczają one efektywność wymiennika.

Wybór między rozwiązaniem poziomym a pionowym zależy przede wszystkim od:

• wielkości działki,
• przewodności cieplnej podłoża.

Rodzaj gruntu i jego przewodność mają kluczowe znaczenie dla potrzebnej głębokości — lepsza przewodność pozwala na krótsze sondy lub mniejszą liczbę kolektorów, natomiast słabsze podłoże wymusza wydłużenie sondy lub zwiększenie liczby odwiertów. Nowoczesne technologie wiercenia umożliwiają realizację odwiertów do 200 m, ale projekt powinien zawsze uwzględniać:

• rodzaj gruntu,
• zapotrzebowanie energetyczne,
• dostępną powierzchnię działki.

Od czego zależy głębokość odwiertów pod pompę ciepła?

Przewodność cieplna gruntu decyduje o tym, jak efektywny będzie system geotermalny. Dla gruntów nieskalistych typowe wartości mieszczą się w granicach 0,25–1,6 W/(m·K), podczas gdy skały wykazują zwykle 2–4 W/(m·K) — stąd różnice w potrzebnej długości sond.

Projekt opiera się na analizie warunków gruntowych i zapotrzebowania energetycznego obiektu; łączną długość sondy L otrzymuje się, dzieląc moc Q (W) przez liniową wydajność q_lin (W/m). Zwykle q_lin wynosi około 30–60 W/m, więc dla budynku o zapotrzebowaniu 10 000 W potrzebne są sondy o łącznej długości rzędu 167–333 m, rozdzielone na kilka odwiertów.

Wielkość działki determinuje układ — na małych parcelach najczęściej stosuje się sondy pionowe, natomiast na większych można rozważyć kolektory poziome lub krótsze sondy rozmieszczone szerzej. Obecność wody gruntowej i silny przepływ podziemny podnoszą efektywną przewodność cieplną i mogą skrócić odwierty, podczas gdy warstwy organiczne lub suchy piasek ją obniżają i wydłużają sondy.

Lokalna geologia i stabilność gruntu wpływają też na wybór technologii wiercenia — metoda udarowa sprawdza się w miękkich gruntach, a obrotowa jest konieczna w twardych skałach i przy korowaniu. Decyzja o technologii wiercenia oddziałuje na szybkość prac oraz koszt jednego odwiertu.

Równie ważne są kwestie formalne i bezpieczeństwo: projekt robót geologicznych oraz projekt geologiczny sporządzony przez uprawnionego geologa są wymagane do ustalenia głębokości i liczby odwiertów, a pozwolenia zależą od głębokości, lokalizacji i ochrony wód podziemnych. Koszty rosną wraz z głębokością — więcej czasu wiercenia, droższe rury, grout, sprzęt i prace wykończeniowe zwiększają nakłady. Ostateczny wybór głębokości i liczby sond powinien wynikać z analizy warunków gruntowych, mocy pompy ciepła oraz wymogów formalnych.

Ile odwiertów i jaką głębokość wybrać?

Podstawowym sposobem doboru sond jest obliczenie całkowitej długości L według wzoru L = Q / q_lin. W tym równaniu Q to zapotrzebowanie energetyczne wyrażone w watach, a q_lin — liniowa wydajność sondy w W/m, zależna od przewodności gruntu i temperatury glikolu. Po uzyskaniu L wyznacza się liczbę odwiertów n przy pomocy n = ceil(L / d), gdzie d oznacza głębokość jednego odwiertu. Przykład:

• Q = 12 000 W,
• Przyjęte q_lin = 35 W/m (wartość zależna od warunków gruntowych i temperatury glikolu),
• L = 12 000 / 35 ≈ 343 m całkowitej długości sond.

Możliwe rozłożenia to np. 4 odwierty po ~86 m lub 3 odwierty po ~114 m każdy. Zalecane odstępy między sondami wynoszą 6–8 m, aby ograniczyć wzajemne oddziaływania termiczne. Zasady praktyczne i kryteria wyboru:

• Mniej, ale głębszych odwiertów zmniejsza zaburzenia powierzchni i ogranicza potrzebę intensywnego użycia sprzętu. Trzeba jednak pamiętać, że koszt metra odwiertu zwykle rośnie wraz z głębokością, co wpływa na opłacalność,
• Na niewielkich działkach najczęściej stosuje się sondy pionowe. Na większych parcelach można rozważyć kolektory poziome — rury układa się w odstępach 0,4–1,2 m — albo większą liczbę sond pionowych rozstawionych co 6–8 m,
• Temperatura glikolu ma wpływ na q_lin: niższa temperatura może chwilowo zwiększyć wydajność sondy, ale też zmienia efektywność całego systemu i koszty eksploatacji,
• Przy projektowaniu warto uwzględnić zarówno koszty wykonania odwiertów, jak i późniejszą eksploatację, a następnie porównać je z przewidywanymi oszczędnościami energetycznymi wynikającymi z lepszej efektywności systemu grzewczego.

Kryteria praktyczne doboru liczby i głębokości sond:

• Najpierw obliczyć technicznie L, a potem rozdzielić ją na odwierty z uwzględnieniem ograniczeń działki i możliwości technologii wiercenia,
• Zachować odstępy 6–8 m między sondami — przy mniejszych odległościach efektywność spada wskutek wzajemnego wychładzania gruntu,
• Porównać wszystkie koszty: mobilizację sprzętu, czas wiercenia, rury i grout. Wraz z rosnącą głębokością całkowite koszty zwykle rosną szybciej niż liniowo,
• Jeżeli lokalne warunki gruntowe poprawiają wydajność (np. obecność warstw wodonośnych), można zmniejszyć L, co często prowadzi do mniejszej liczby odwiertów i lepszej opłacalności inwestycji.

Rekomendowany proces decyzyjny:

1. Uzyskać bilans zapotrzebowania energetycznego budynku (Q),
2. Zlecić badanie geotechniczne, aby określić przewodność gruntu i oczekiwane q_lin dla zadanej temperatury glikolu,
3. Obliczyć L i przygotować warianty rozłożenia: różne liczby odwiertów przy różnych głębokościach pojedynczych sond,
4. Oszacować koszty wykonania odwiertów oraz koszty eksploatacji dla każdego wariantu i porównać ich opłacalność,
5. Wybrać wariant, który spełnia wymagane odstępy 6–8 m między sondami i oferuje najlepszy stosunek kosztów inwestycji do efektywności systemu grzewczego.

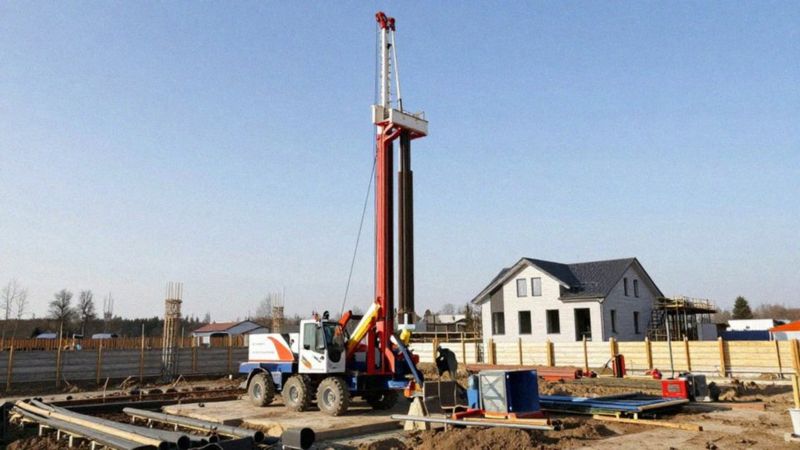

Jak głębokość odwiertu wpływa na efektywność pompy ciepła?

Pogłębienie sondy o kilkadziesiąt metrów podnosi temperaturę źródła gruntowego mniej więcej o 1°C, a to bezpośrednio poprawia sprawność pompy ciepła (COP). Każdy dodatkowy stopień w źródle zwiększa COP o około 2–4%, co przekłada się na niższe zużycie energii elektrycznej i mniejsze koszty eksploatacji.

Mechanizm działania jest prosty: wyższa temperatura gruntu zmniejsza różnicę temperatur między źródłem a obiegiem czynnika roboczego, przez co sprężarka pracuje łagodniej i rzadziej się załącza. Głębsze odwierty dają też większą pojemność cieplną wymiennika, co ogranicza sezonowe wychładzanie gruntu i stabilizuje temperaturę eksploatacyjną na dłużej.

Ważny jest typ podłoża — grunty gliniaste, dzięki wyższej przewodności cieplnej, przynoszą większy zysk z każdego metra sondy, podczas gdy grunty piaszczyste często wymagają:

• albo częstszego pogłębiania,
• albo większej łącznej długości sondy.

Efektywność dodatkowego metra sondy maleje wraz ze wzrostem głębokości, stąd pojawia się efekt malejących przychodów, a koszty wiercenia rosną nieliniowo. Dlatego decyzję o pogłębieniu trzeba poprzedzić analizą: porównać koszt kolejnego metra odwiertu z rocznymi oszczędnościami wynikającymi z wyższego COP. Dla przykładu, przy rocznym zużyciu 4 000 kWh i cenie 0,80 PLN za kWh poprawa COP o 3% daje w przybliżeniu 96 PLN oszczędności rocznie — warto to uwzględnić przy kalkulacji opłacalności inwestycji.

Ostateczny wybór powinien opierać się na ocenie przewodności cieplnej gruntu, oczekiwanym wzroście COP i porównaniu kosztów wykonania z przewidywanymi oszczędnościami.

Jakie pozwolenia są wymagane dla odwiertów pod pompę ciepła?

W wielu gminach odwierty do około 30 m nie wymagają specjalnych pozwoleń, ale głębsze prace zwykle trzeba zgłosić lub uzyskać pozwolenie na prace geologiczne czy geotechniczne. Przy odwiertach przekraczających tę granicę standardowo oczekuje się projektu robót sporządzonego przez uprawnionego geologa oraz jego opinii. Jeśli prace mogą oddziaływać na wody gruntowe, potrzebne są dodatkowe zgody — na przykład decyzje wodnoprawne lub pozwolenia od organów ochrony środowiska. Na terenach objętych ochroną inwestor musi ponadto uwzględnić wymogi konserwatorskie lub inne ograniczenia wynikające z lokalnych przepisów budowlanych.

Procedury administracyjne różnią się między samorządami; często konieczne jest zgłoszenie robót w urzędzie gminy lub w regionalnej służbie geologicznej. Wykonanie odwiertów bez właściwego projektu i opinii geologa może skutkować cofnięciem zgłoszenia, wstrzymaniem prac i nałożeniem kar administracyjnych. Firmy wiertnicze realizujące sondy działają zazwyczaj na podstawie kompletnej dokumentacji, trzymając się projektu geologicznego i zasad bezpieczeństwa.

Planowanie odwiertu powyżej 30 m warto zacząć od:

• sprawdzenia lokalnych przepisów,
• konsultacji z geologiem,
• ustalenia listy wymaganych pozwoleń.

Typowy schemat działań obejmuje:

• zapoznanie się z regulacjami gminy,
• zlecenie badań geologicznych,
• przygotowanie projektu robót,
• złożenie zgłoszenia lub wniosku do właściwych organów,
• wybór wykonawcy z odpowiednimi uprawnieniami.

Nazwy dokumentów i progi głębokości mogą się różnić w zależności od jurysdykcji, dlatego warto zawsze potwierdzić wymagania w właściwym urzędzie gminy.

Ile kosztuje odwiert pod gruntową pompę ciepła?

Odwiert pionowy pod sondę zwykle kosztuje około 20 000 zł za punkt, natomiast realizacja kolektora poziomego zaczyna się od mniej więcej 10 000 zł. Konkretna cena zależy od zakresu prac i wielkości działki, a wykonawcy często podają stawki jako koszt za punkt lub za metr wiercenia. Do głównych składników wyceny należą:

• mobilizacja sprzętu,
• prace wiertnicze,
• użyte materiały.

W koszty należy także wliczyć elementy instalacyjne — rury sondy, złączki, wymiennik, grout (czyli wypełniacz uszczelniający) oraz nalew glikolu do obiegu. Poza tym wykonawca zwykle uwzględnia:

• montaż przyłączy,
• próby szczelności,
• testy wydajności,
• kompletną dokumentację, w tym projekt geologiczny oraz niezbędne zgłoszenia i pozwolenia.

Prace ziemne związane z kolektorem poziomym i przywrócenie terenu po wykonaniu robót też potrafią znacząco podnieść końcowy rachunek. Dla zobrazowania: na małej działce z trzema standardowymi sondami pionowymi koszt wiercenia i montażu sond to 3 × 20 000 zł, czyli 60 000 zł — bez pompy i instalacji wewnętrznej. Natomiast dla dużej działki koszty wykopów i ułożenia rur kolektora poziomego zaczynają się w okolicach 10 000 zł. Pamiętać trzeba, że powyższe kwoty dotyczą tylko odwiertów i wymiennika; zakup pompy ciepła, instalacja wewnętrzna i przyłącza są naliczane osobno.

Przy zamawianiu warto poprosić wykonawcę o szczegółowy cennik: powinna się w nim znaleźć cena za punkt, cena za metr wiercenia oraz wykaz pozycji wchodzących w skład kosztorysu — rury, grout, glikol, próby i dokumentacja. Sprawdź też, czy projekt geologiczny i formalności są wliczone, czy traktowane jako odrębne pozycje. Porównanie ofert kilku firm i poproszenie o referencje z realizacji na zbliżonym gruncie pomoże uniknąć niespodzianek.

Technologia i warunki gruntowe mają duży wpływ na koszty: metoda udarowa jest tańsza w miękkich glebach, natomiast wiercenie obrotowe kosztuje więcej w skałach. Obecność wód gruntowych, większa głębokość czy trudny teren zwiększają cenę za metr. Dla inwestora ważne jest zestawienie kosztów wykonania wymiennika pionowego z przewidywanymi kosztami eksploatacji i spodziewanymi oszczędnościami energetycznymi. Podsumowując — przy wycenie należy uwzględnić pełen zakres: koszt odwiertu, rury i wymiennik, glikol, dokumentację oraz ewentualne opłaty za pozwolenia, i na tej podstawie porównywać oferty.
