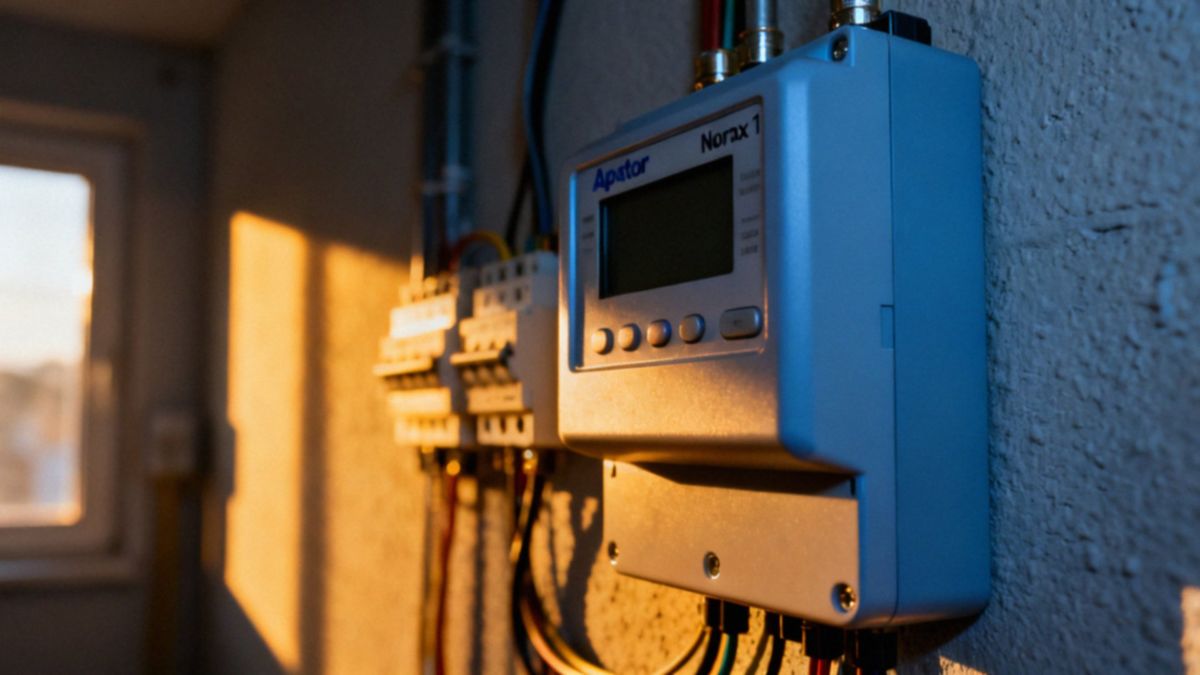

Jak odczytać licznik prądu Norax 1? Przewodnik krok po kroku

Jak odczytać licznik prądu Norax 1?

Kod OBIS 1.8.0 oznacza łączną energię czynną importowaną i podaje ją w kilowatogodzinach (kWh). Aby przełączyć ekrany w liczniku Norax 1, naciśnij przycisk na przednim panelu i przewijaj menu, aż trafisz na interesujący cię kod — na przykład właśnie 1.8.0 dla całkowitego zużycia. Odczyt odczytasz z segmentowego wyświetlacza LCD; wartości zwykle pojawiają się bez miejsc po przecinku lub z jednym miejscem, a przecinek bywa niewidoczny. Do celów rozliczeniowych podaj stan jako pełne kilowatogodziny, pomijając część ułamkową.

Licznik pokazuje też inne parametry:

• napięcie (V),
• natężenie prądu (A),
• moc chwilową (kW),
• maksymalną moc,
• profil obciążenia.

Przełącz ekran, by je zobaczyć. Energia bierna i dodatkowe wielkości dostępne są pod kolejnymi kodami OBIS. Znajomość struktury menu i lokalizacji przycisku znacznie ułatwia szybki odczyt. Przykładowo, gdy wyświetlacz wskazuje 001234, oznacza to 1 234 kWh. Zapisz numer licznika oraz datę odczytu — to ważne przy rozliczeniach. Pełną listę kodów OBIS i formatów wyświetlanych wartości znajdziesz w instrukcji obsługi urządzenia.

Jak przygotować licznik Norax 1 do odczytu?

Przetrzyj ekran suchą, miękką ściereczką, aby pozbyć się kurzu i odcisków palców, które mogą zniekształcać wyświetlane wartości. Sprawdź także, czy licznik ma zasilanie — pusty lub migający ekran zwykle oznacza brak prądu.

Znajdź przycisk nawigacyjny na przednim panelu i naciśnij go kilka razy, żeby przećwiczyć poruszanie się po menu. Upewnij się, że urządzenie stoi stabilnie i nie jest narażone na wibracje ani wilgoć. Nie otwieraj ani nie podłączaj portu optycznego czy portu szeregowego RS485 bez odpowiedniej wiedzy technicznej — uszkodzenie tych złączy może zafałszować odczyty.

Przygotuj dokumentację odczytów; najwygodniej użyć notatnika lub arkusza kalkulacyjnego z kolumnami:

• data,
• czas odczytu,
• numer licznika,
• kod OBIS,
• wartość,
• uwagi.

Regularnie wykonuj odczyty co 30 dni, żeby monitorować zużycie; jeśli chcesz szybciej wykrywać nieprawidłowości, zapisuj wyniki raz w tygodniu. Przed rozpoczęciem odczytu sprawdź instrukcję obsługi — znajdziesz w niej informacje o położeniu przycisków oraz listę dostępnych kodów OBIS. W razie wątpliwości skontaktuj się z operatorem sieci dystrybucyjnej lub wsparciem technicznym; numer telefonu powinien być podany w dokumentacji urządzenia. Dla celów rozliczeniowych zaokrąglaj wartości do pełnych kWh i zawsze zapisuj dokładny czas wraz z datą odczytu.

Jak interpretować symbole i jednostki na wyświetlaczu Norax 1?

Zacznij od sprawdzenia obok wartości kodu OBIS i widocznej jednostki — to podstawa prawidłowego odczytu. Kod OBIS mówi, jaka wielkość jest mierzona, a jednostka wskazuje, czy mamy do czynienia z:

• kWh (energia czynna),
• V (napięcie),
• A (prąd),
• kW (moc chwilowa).

Energia bierna ma oddzielne kody i zwykle wyświetlana jest w kVArh lub pokrewnych jednostkach. Symbole na ekranie informują o trybach pracy i stanie licznika — mogą oznaczać np. eksport energii do sieci, alarmy związane ze zużyciem albo przekroczenia mocy. Odczyt symbolu zależy też od jego zachowania: stały znak i migający mogą mieć różne znaczenia. Gdy pojawi ikonka eksportu, sprawdź odpowiadający jej kod OBIS, by odczytać wartość oddanej energii.

Format wyświetlania liczb bywa różny w zależności od ekranu i ustawień, dlatego zajrzyj do instrukcji, by dowiedzieć się, które miejsca cyfr to część ułamkowa dla danej jednostki. Dla parametrów chwilowych (kW, V, A) liczba miejsc po przecinku zwykle różni się od tej stosowanej przy kWh. Wartości alarmowe i przekroczeń zapisuj z datą, godziną oraz kodem OBIS — ułatwi to późniejszą analizę. Porównaj te odczyty z umowną mocą przyłączeniową i z profilem obciążenia dostępnym w menu licznika. Szczegółowe znaczenie poszczególnych symboli i format prezentacji znajdziesz w instrukcji obsługi urządzenia.

Czym są kody OBIS w liczniku Norax 1?

Kody OBIS to etykiety opisujące parametry mierników energii. W liczniku Norax 1 pełnią rolę kodów pomiarowych, przypisując każdej wielkości unikalny identyfikator. Przykładowo:

• 1.8.0 oznacza sumaryczne zużycie energii czynnej,
• w układach z dwoma taryfami odpowiadają za to 1.8.1 i 1.8.2 — po jednym dla każdej strefy.

Dzięki takim oznaczeniom odczyty na wyświetlaczu są czytelniejsze, a eksport danych i ich interpretacja w systemach zewnętrznych stają się prostsze. Komunikacja z tymi systemami odbywa się przez protokół DLMS/COSEM, co gwarantuje zgodność i bezproblemowy transfer informacji do narzędzi zarządzania energią. Kody OBIS ułatwiają też automatyczne sumowanie zużycia, rozdzielanie wartości według taryf oraz analizę profilu obciążenia w raportach.

Jak odczytać zużycie Norax 1 w taryfie G11?

W taryfie jednostrefowej G11 liczy się całkowita energia czynna wyrażona w kWh — odczyt znajdziesz pod kodem OBIS 1.8.0 i powinien być podany w pełnych kilowatogodzinach (bez części ułamkowej). Aby poprawnie odczytać licznik, wykonaj następujące kroki:

1. Wejdź do menu licznika i wybierz prezentację kodów, a potem odnajdź pozycję 1.8.0.
2. Zapisz wskazanie jako pełne kWh — pomiń część dziesiętną.
3. Obok wartości 1.8.0 zanotuj datę, godzinę oraz numer licznika; te dane są potrzebne do rozliczeń.
4. Aby obliczyć zużycie między odczytami użyj prostego wzoru: zużycie = stan bieżący − stan poprzedni. Przykład: jeśli wcześniej było 10 500 kWh, a teraz 12 150 kWh, to zużycie wynosi 1 650 kWh.
5. Sprawdzaj, czy wartość 1.8.0 rośnie ciągle — spadek może oznaczać błąd odczytu lub eksport energii i wtedy skontaktuj się z operatorem.

Rób odczyty regularnie, najlepiej co 30 dni — dzięki temu łatwiej porównasz miesięczne zużycie i szybciej wykryjesz anomalie. Porównuj też odczyty 1.8.0 z fakturami; jeżeli różnica przekracza 2%, warto to wyjaśnić z dostawcą. Notuj także zmiany zużycia po uruchomieniu nowych urządzeń — nagły wzrost powyżej 20% może świadczyć o zwiększonym obciążeniu lub technicznym problemie. Pamiętaj, że w taryfie G11 nie ma podziału na strefy czasowe, więc jedynym istotnym wskaźnikiem do interpretacji i rozliczeń jest właśnie kod 1.8.0. Systematyczne odczyty i rzetelne zapisy ułatwią analizę profilu zużycia i planowanie oszczędności na rachunkach.

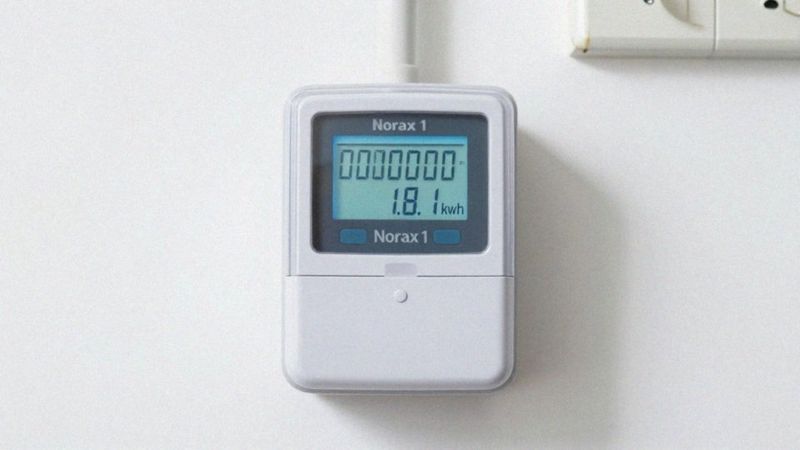

Jak odczytać zużycie Norax 1 w taryfie G12?

Kody OBIS 1.8.1 i 1.8.2 pokazują zużycie energii w dwóch osobnych strefach i są wyrażone w kilowatogodzinach (kWh). Suma tych wartości daje łączne zużycie energii. Jak odczytać wartości:

1. Otwórz listę kodów OBIS na wyświetlaczu i znajdź pozycje 1.8.1 oraz 1.8.2.
2. Zapisz każdą wartość w pełnych kWh, dopisując datę, godzinę i numer licznika dla dokumentacji.
3. Oblicz całkowite zużycie: całkowite = 1.8.1 + 1.8.2. Przykład: jeśli 1.8.1 = 5 200 kWh, a 1.8.2 = 2 150 kWh, to łącznie mamy 7 350 kWh.
4. Aby uzyskać zużycie w określonym okresie, policz różnicę dla każdej strefy: zużycie_strefy = stan_bieżący − stan_poprzedni. Przykład: jeśli poprzednio 1.8.1 wynosiło 4 900 kWh, a teraz 5 200 kWh, zużycie tej strefy to 300 kWh.
5. Oblicz koszt przy taryfie dwustrefowej: koszt = 1.8.1 × stawka_strefa1 + 1.8.2 × stawka_strefa2.

Wskazówki do analizy i optymalizacji:

• Porównuj miesięczne odczyty każdego kodu, by stworzyć profil obciążenia i wychwycić skoki zużycia,
• Prognozuj przyszłe zużycie na podstawie ostatnich 12 miesięcy lub krótszych, 30-dniowych trendów,
• Przesuń pracę energochłonnych urządzeń na tańszą strefę, jeśli to możliwe — to prosty sposób na obniżenie rachunków,
• Analiza pomoże wskazać urządzenia odpowiedzialne za największe zużycie,
• Prowadzenie odczytów w arkuszu ułatwia szybkie porównania między 1.8.1 i 1.8.2 oraz wykrywanie potencjalnych oszczędności.

Uwagi techniczne:

• Zwróć uwagę na jednostki — odczyty podawane są w kWh,
• Jeśli zobaczysz nagły spadek wartości, sprawdź najpierw, czy nie nastąpił eksport energii albo czy nie ma błędu odczytu,
• W razie wątpliwości skontaktuj się z operatorem.

Jak analizować odczyty Norax 1, aby oszczędzać?

Wyeksportuj odczyty do pliku CSV, a potem porównaj je w arkuszu kalkulacyjnym według interwałów:

• dziennego,
• tygodniowego,
• miesięcznego.

Oblicz zużycie między kolejnymi pomiarami prostym wzorem ΔkWh = stan_bieżący − stan_poprzedni, a średnie dzienne wyznacz jako ΔkWh podzielone przez liczbę dni. Na podstawie zużycia szacuj koszt: koszt = ΔkWh × stawka_kWh. Jeśli masz taryfę dwustrefową, rozdziel dane na kategorie 1.8.1 i 1.8.2, aby widzieć zużycie w każdej strefie.

Monitoruj też moc chwilową i moc maksymalną. Ustaw alarm około 90% mocy umownej — to pozwoli uniknąć przekroczeń i dodatkowych opłat. Oblicz wskaźnik szczyt/średnia (PSR) jako moc_max / średnia_moc; jeśli PSR przekracza 3, oznacza to gwałtowne skoki obciążenia wymagające diagnostyki.

Wyznacz baseload — minimalne, nocne zużycie w ciągu 24 godzin. Baseload pomaga wykryć stałe pobory energii, np. urządzenia w trybie czuwania. Zidentyfikuj też godziny szczytowe: zsumuj kWh dla każdej godziny dobowej i wskaź trzy godziny z największym zużyciem.

Przeprowadź prosty test wyłączania: tymczasowo odłącz grupy urządzeń i porównaj zmiany ΔkWh, dzięki czemu przypiszesz zużycie do konkretnych urządzeń. Do prognozowania rachunku wykorzystaj średnią z ostatnich 30 lub 365 dni, a później porównaj przewidywaną kwotę z faktyczną fakturą, by ocenić trafność szacunków.

Dokumentacja odczytów powinna zawierać:

• datę i czas,
• numer licznika,
• kod OBIS,
• wartość kWh,
• ΔkWh,
• koszt,
• oraz krótką uwagę.

Jeśli to możliwe, optymalizuj koszty przenosząc pracę energochłonnych urządzeń do tańszej strefy (G12); celem praktycznym jest przesunięcie 20–30% ich pracy, co zwykle daje wymierne oszczędności. Wykorzystaj alarmy zużycia i eksportowane profile obciążenia do automatycznych powiadomień o przekroczeniach. Regularna analiza danych oraz aktualizowanie strategii oszczędnościowej skraca czas wykrywania anomalii i poprawia kontrolę nad wydatkami.

Czy Norax 1 umożliwia zdalny odczyt?

Obsługa protokołu DLMS/COSEM sprawia, że Norax 1 bezproblemowo integruje się z systemami zdalnego odczytu i zarządzania energią. Jak to wygląda w praktyce? Urządzenie udostępnia dwa podstawowe interfejsy — port optyczny oraz port szeregowy RS485 — które służą do fizycznego połączenia. Dzięki zastosowaniu DLMS/COSEM możliwy jest eksport danych i integracja z systemami AMM/MDM, co zapewnia zgodność komunikacyjną z istniejącą infrastrukturą. Licznik mierzy energię dwukierunkowo, rejestrując zarówno import, jak i eksport energii — funkcja szczególnie przydatna dla prosumentów. Dane mogą być odczytywane zdalnie przez operatorów sieci dystrybucyjnej lub systemy zarządzania energią po wcześniejszym skonfigurowaniu połączenia; w przeciwnym razie konieczny jest odczyt ręczny.

Aby uruchomić zdalny odczyt, trzeba spełnić kilka warunków:

1. podłączyć urządzenie do sieci komunikacyjnej — np. przez RS485, koncentrator lub infrastrukturę operatora,
2. skonfigurować protokół i parametry komunikacyjne w liczniku,
3. aktywować usługę po stronie operatora sieci dystrybucyjnej lub w systemie MDM,
4. przeprowadzić test połączenia i zweryfikować eksport danych.

Korzyści z takiego rozwiązania są wielowymiarowe: automatyczny eksport danych i bieżące monitorowanie stanu licznika, zdalny odczyt ułatwiający rozliczenia i analizę profilu zużycia oraz obsługa scenariuszy prosumenckich dzięki pomiarowi dwukierunkowemu. W razie potrzeby konfiguracji lub wątpliwości skontaktuj się z operatorem sieci dystrybucyjnej lub działem wsparcia technicznego — pomogą aktywować zdalny odczyt i potwierdzą zgodność systemu.
