Jak odczytać licznik prądu Norax 3? Przewodnik krok po kroku

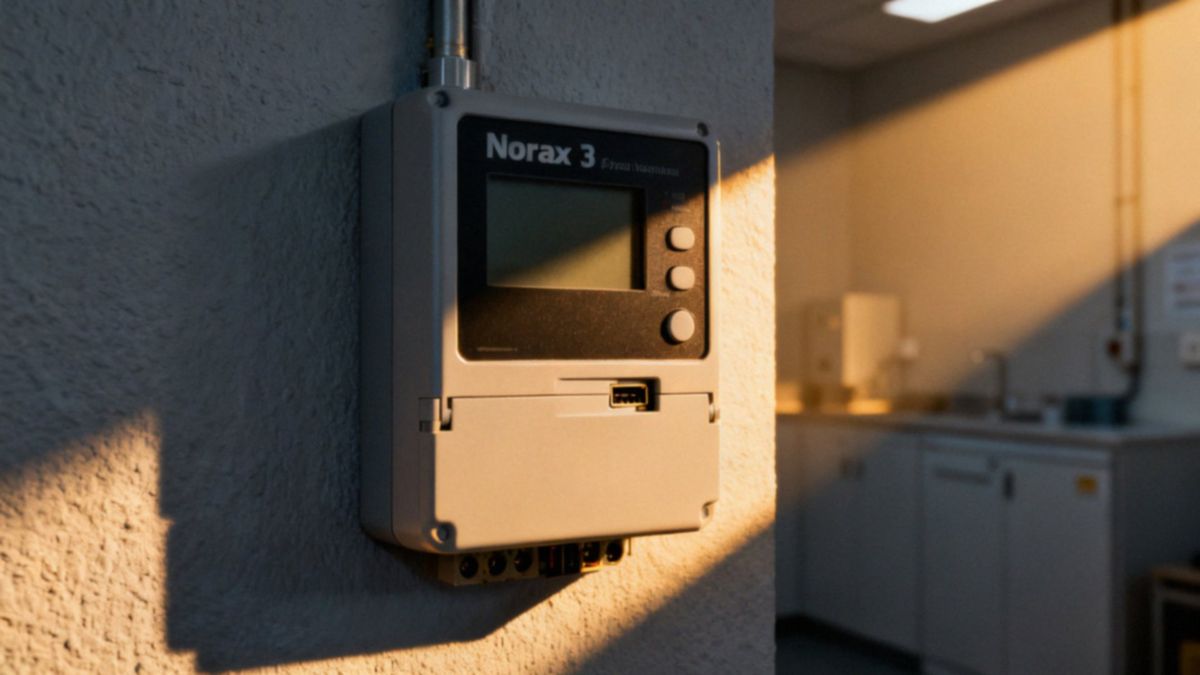

Czym jest licznik Norax 3 i jak działa?

Elektroniczny, trójfazowy licznik energii oferuje rozbudowany zestaw funkcji pomiarowych. Rejestruje zarówno energię czynną, jak i bierną — w tym:

• dwukierunkowy pomiar energii czynnej,
• czterokwadrantowy pomiar energii biernej,
• profil obciążenia,
• wartości archiwalne.

Monitoruje napięcie, prąd oraz moc chwilową i maksymalną, a wyniki prezentuje w kilowatogodzinach (kWh) i jednostkach mocy. Segmentowy wyświetlacz LCD przedstawia kody OBIS, przykładowo 1.8.0 (energia pobrana) i 2.8.0 (energia oddana), oraz inne rejestry pomiarowe, które są zapisywane automatycznie. Niektóre modele pozwalają na zdalny odczyt przez moduł GPRS i obsługują różne interfejsy komunikacyjne; dodatkowo urządzenie wspiera protokół DLMS/COSEM, co ułatwia integrację z inteligentnymi systemami zarządzania energią i instalacjami fotowoltaicznymi.

Port optyczny i port szeregowy RS485 umożliwiają bezpośrednie podłączenie do systemów monitoringu — o ile instalacja ma odpowiednią konfigurację komunikacyjną. Licznik przechowuje rejestry dla wszystkich grup taryfowych i obsługuje zarówno taryfę jednostrefową, jak i dwustrefową. Konstrukcja zapewnia odporność na pole magnetyczne oraz zgodność z napięciem znamionowym, prądem odniesienia i prądem maksymalnym, dzięki czemu może służyć jako licznik główny lub podlicznik w instalacjach PV.

Stanowi przydatne narzędzie dla operatorów sieci i użytkowników indywidualnych do monitorowania zużycia i analizy profilu obciążenia. W razie wątpliwości co do wskazań możliwe jest zlecenie badania licznika przez operatora lub serwis.

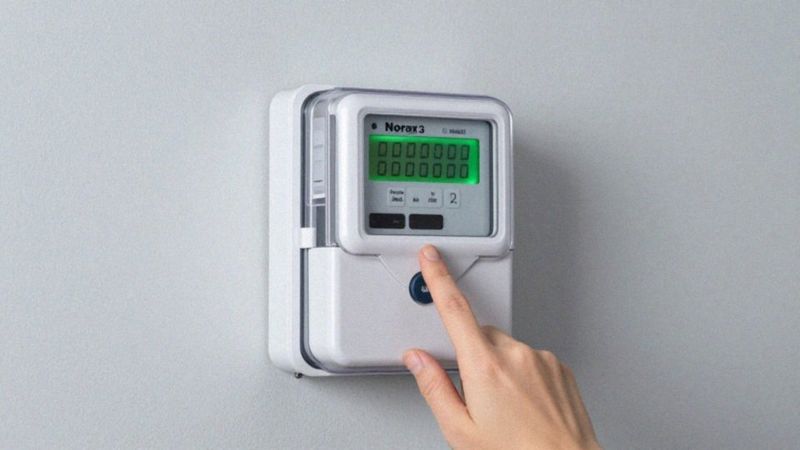

Jak odczytać licznik Norax 3 krok po kroku?

Na początek upewnij się, że licznik jest podłączony do zasilania i ekran działa — przed odczytem zajrzyj też do instrukcji i sprawdź tryb pracy urządzenia. Wejdź w tryb prezentacji kodów: naciskaj „Mode” lub „Select” aż na wyświetlaczu pojawi się lista kodów OBIS. Następnie przewijaj rejestry tymi samymi przyciskami, aby zobaczyć kolejne pozycje; każdy kod pokazuje nazwę rejestru i jego aktualną wartość.

Zanotuj podstawowe wielkości energetyczne — przede wszystkim:

• 1.8.0 (energia pobrana w kWh),
• 2.8.0 (energia oddana w kWh).

Zapisuj odczyty w pełnych kilowatogodzinach, co ułatwi późniejsze porównania. Sprawdź też parametry bieżące:

• napięcie,
• natężenie,
• moc czynną,
• moc bierną,
• moc maksymalną.

Odczyty chwilowe i wartości archiwalne przeglądaj oddzielnie, aby mieć jasny obraz zarówno stanu bieżącego, jak i historii. Jeśli instalacja korzysta z taryf, zwróć uwagę na rejestry taryfowe (np. przy taryfie dwustrefowej). Porównaj sumy z rejestrów taryfowych z rejestrem całkowitym, by wychwycić rozbieżności. Interpretując wyświetlane symbole, miej na oku oznaczenie „DA” oraz inne komunikaty informacyjne.

W systemach z fotowoltaiką szczególną wagę przyłóż do wartości dotyczących energii oddanej do sieci. Zapisz wszystkie wartości i porównaj je z wcześniejszymi notowaniami — to najlepszy sposób na wykrycie nagłych skoków lub nietypowych zmian. Jeśli coś się nie zgadza, skontaktuj się z operatorem sieci lub autoryzowanym serwisem.

Gdy licznik obsługuje DLMS/COSEM, port optyczny, RS485 lub moduł GPRS, możesz eksportować dane przez te interfejsy zgodnie z instrukcją producenta — wykorzystaj je do zdalnego odczytu i archiwizacji. Uwagi bezpieczeństwa: nie otwieraj ani nie modyfikuj obudowy urządzenia. W razie wątpliwości zgłaszaj je do operatora sieci lub autoryzowanego serwisu.

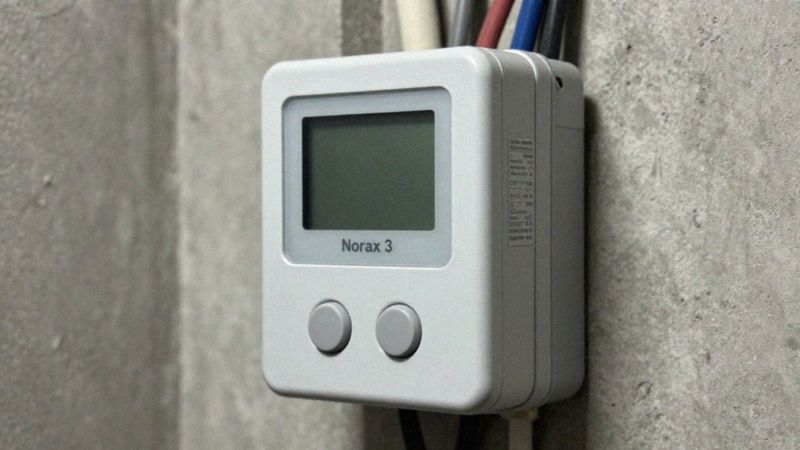

Które przyciski w liczniku Norax 3 przełączają tryb wyświetlania?

Panel liczników Norax 3 wyposażono w dwa główne przyciski: Mode i Select. Mode służy do przełączania zakładek wyświetlacza, natomiast Select potwierdza wybór lub otwiera podmenu z kodami OBIS.

Krótkie naciśnięcie Mode (poniżej 1 s) przewija ekrany z danymi o:

• napięciu,
• prądzie,
• mocy,
• rejestrach.

Krótkie naciśnięcie Select zmienia widok w aktualnej zakładce. Przytrzymanie dowolnego z przycisków przez 2 sekundy lub dłużej wprowadza tryb prezentacji kodów OBIS, a kombinacja krótkiego i długiego naciśnięcia może – o ile funkcja nie została zablokowana – otworzyć menu serwisowe.

Na ekranie pojawi się oznaczenie informujące o wejściu w tryb kodów oraz numer OBIS przypisany do wyświetlanej wartości. Warto mieć na uwadze, że oznaczenia przycisków i wymagane czasy przytrzymania mogą się różnić między wersjami oprogramowania.

Jeśli urządzenie nie reaguje, sprawdź w instrukcji, czy nie aktywowano blokady serwisowej; gdy blokady nie ma, odczyt zdalny można wykonać przez port optyczny, RS485 lub interfejs DLMS/COSEM. W przypadku uszkodzenia urządzenia skontaktuj się z serwisem i nie otwieraj obudowy ze względów bezpieczeństwa.

Jak rozpoznać energię pobraną i oddaną po kodach OBIS?

Pierwsza cyfra w kodzie OBIS określa kierunek energii: "1" to import czynny, "2" — eksport czynny. Kody 1.8.0 i 2.8.0 oznaczają całkowite rejestry energii czynnej wyrażone w kilowatogodzinach (kWh). Aby odczytać energię pobraną i oddaną:

1. Przejdź do trybu prezentacji kodów na wyświetlaczu licznika.
2. Znajdź kod 1.8.0 — pokaże energię pobraną (kWh).
3. Znajdź kod 2.8.0 — pokaże energię oddaną (kWh).
4. Sprawdź, czy przy rejestrze widoczny jest znacznik kierunku, np. "DA", strzałka lub symbol eksportu.
5. Zanotuj wartości w pełnych kWh oraz datę i godzinę odczytu — będą potrzebne do analizy zużycia.

Przykład interpretacji: odczyt 1.8.0 = 3 425 kWh, 2.8.0 = 1 200 kWh, co daje bilans netto 3 425 − 1 200 = 2 225 kWh. W instalacji fotowoltaicznej rejestr 2.8.0 pokazuje energię oddaną do sieci i warto porównać go z danymi z inwertera.

Uwzględnianie taryf:

• Przy taryfie jednostrefowej korzystaj z sumy rejestru całkowitego.
• Przy taryfie dwustrefowej odczytuj oddzielne rejestry dla stref (np. 1.8.x) i oblicz koszty, stosując odpowiednie stawki dla każdej strefy.

Dodatkowe wskazówki:

• Sprawdź rejestry fazowe (np. 1.8.1, 1.8.2, 1.8.3), jeśli chcesz przeanalizować rozkład zużycia między fazami.
• Porównuj 2.8.0 z danymi z inwertera — duże rozbieżności mogą świadczyć o błędnej konfiguracji licznika lub problemie pomiarowym.
• Gdy rejestr eksportu rośnie wbrew oczekiwaniom, zgłoś to operatorowi sieci lub autoryzowanemu serwisowi.

Kody OBIS ułatwiają eksport danych do systemów monitoringu i pomagają w optymalizacji kosztów dzięki dokładniejszej analizie zużycia i rozliczeniom według taryf.

Jak sprawdzić napięcie i natężenie prądu?

Napięcie fazowe wyświetlane jest w woltach (V). Dla instalacji jednofazowej zwykle wynosi około 230 V, a w sieci trójfazowej — około 400 V. Prąd podawany jest w amperach (A) i pokazuje wartość chwilową; przykładowy odczyt może wyglądać tak: U L1 = 231 V, I L1 = 3,4 A. Aby sprawdzić napięcie i natężenie, postępuj według poniższych kroków:

1. Upewnij się, że ekran działa i licznik ma zasilanie.
2. Krótkie naciśnięcie przycisku Mode przełącza ekrany — odnajdź pozycje oznaczone jako U L1, U L2, U L3 (napięcia fazowe) oraz I L1, I L2, I L3 (prądy fazowe).
3. Odczytaj wartości chwilowe (jednostki: V i A).
4. Sprawdź rejestry maksymalne (maksymalny prąd) oraz ewentualne dane archiwalne w profilu obciążenia, gdy potrzebujesz analizy trendów.
5. W instalacji trójfazowej porównaj wszystkie trzy fazy — różnica przekraczająca około 10% może świadczyć o nierównomiernym rozłożeniu obciążenia.

Kilka wskazówek technicznych:

• Rejestry mogą być wyświetlane jako kody OBIS; użyj przycisku Select, jeśli nie są od razu widoczne.
• W razie potrzeby pobierz pomiary przez DLMS/COSEM, RS485 lub port optyczny, aby przeanalizować i zarchiwizować wartości historyczne oraz profil obciążenia.
• Porównaj zmierzone napięcia z napięciem znamionowym instalacji — odchylenie większe niż ±10% powinno zostać wyjaśnione z operatorem sieci.

Kiedy zgłosić serwis:

• Odczyty pokazują zero, są całkowicie stałe lub występują nagłe, skokowe wahania.
• Prąd przekracza prąd znamionowy lub limit zabezpieczeń.
• Występują duże różnice między fazami albo rozbieżności między danymi licznika a pomiarami inwertera PV.

Bezpieczeństwo:

Nie ingeruj w zaciski pomiarowe ani w obudowę urządzenia. Pomiary pod obciążeniem powinien wykonywać wykwalifikowany elektryk lub serwis. Jeśli podejrzewasz błąd pomiarowy, skontaktuj się z operatorem sieci.

Jakie parametry mocy pokazuje Norax 3?

Norax 3 pokazuje kompletny zestaw parametrów mocy: moc czynną, bierną mierzona w czterech kwadrantach, moc pozorną oraz współczynnik mocy (cosφ). Moc czynna dostępna jest zarówno jako wartość chwilowa w W/kW, jak i w rejestrach całkowitych i ułamkowych zapisywanych w kWh — dla całego układu oraz każdej fazy osobno.

Rejestracja mocy biernej odbywa się z podziałem na kwadranty, co umożliwia rozróżnienie odbioru i oddawania energii biernej. Maksymalne wartości mocy (peak demand) zapisywane są razem z czasem wystąpienia, dzięki czemu łatwiej zidentyfikować szczyty i zaplanować działania obniżające koszty.

Profil obciążenia zbiera dane w równych odstępach — np. co 15 lub 60 minut — tworząc archiwum przydatne do analiz trendów. Rejestry fazowe i częściowe ułatwiają ocenę rozkładu obciążenia między fazami oraz wykrywanie nierównomierności.

Dane są dostępne na wyświetlaczu oraz zdalnie przez protokoły DLMS/COSEM, a odczyt można prowadzić przez RS485 lub GPRS, co pozwala na integrację z systemami zarządzania energią.

W instalacjach fotowoltaicznych jednoczesny pomiar mocy pobieranej i oddawanej pomaga ocenić bilans energetyczny i porównać wyniki z inwerterem, by wykryć ewentualne rozbieżności pomiarowe. Dokładność pomiarów zależy od prawidłowego ustawienia prądu odniesienia i zastosowanych przekładników; częstymi źródłami błędów są błędne konfiguracje przekładników, uszkodzone toru pomiarowego lub nieprawidłowe parametry rejestrów.

Jak uzyskać zdalny odczyt i dostęp do rejestrów?

Sprawdź model licznika i dostępne interfejsy komunikacyjne — DLMS/COSEM, port optyczny, RS485 oraz moduł GPRS. Ustal wersję oprogramowania i aktywne złącza na podstawie dokumentacji technicznej. Kroki konfiguracji zdalnego odczytu:

1. Pozyskaj parametry od operatora lub producenta: adres urządzenia, identyfikator klienta, typ uwierzytelnienia DLMS, hasła, APN dla GPRS oraz wymagane numery portów sieciowych.
2. Podłącz sprzęt fizycznie. Dla RS485 sprawdź magistralę A/B, rezystory terminujące i ustaw adres urządzenia. Do portu optycznego użyj właściwego adaptera. W przypadku GPRS włóż aktywną kartę SIM i skonfiguruj APN.
3. Skonfiguruj parametry łącza: dla RS485 najczęściej 9600 bps, 8N1, chyba że instrukcja zaleca inaczej. W połączeniach TCP/IP zweryfikuj port docelowy (np. 4059 dla DLMS/COSEM) i wybierz właściwy protokół (TCP/UDP).
4. Skonfiguruj system zbierający dane (SCADA, EMS lub chmura). Zmapuj kody OBIS — np. 1.8.0, 2.8.0, rejestry fazowe i profile obciążenia — oraz ustaw interwał odczytu; typowo 15 lub 60 minut, zależnie od potrzeb analizy.
5. Weryfikacja i testy: pobierz jednorazowy odczyt napięcia, prądu i energii (np. 1.8.0, 2.8.0) i porównaj z wyświetlaczem licznika oraz danymi inwertera PV. Sprawdź znaczniki czasu i ciągłość profilu.

Bezpieczeństwo i uprawnienia:

• Uzyskaj oficjalne uprawnienia od operatora lub producenta — tylko autoryzowany personel powinien mieć dostęp do rejestrów metrologicznych.
• Zabezpiecz łącza: stosuj TLS/VPN lub szyfrowane kanały DLMS, ogranicz dostęp po IP i przechowuj hasła w bezpiecznym miejscu.
• Nie zmieniaj samodzielnie ustawień metrologicznych; wszelkie ingerencje wymagają serwisu lub zgody operatora.

Typowe problemy i naprawa:

• Brak łączności RS485: sprawdź polaryzację A/B, rezystory terminujące oraz adres.
• Brak połączenia GPRS: zweryfikuj siłę sygnału, APN, aktywność SIM i reguły firewall.
• Niepoprawne dane w systemie: skontroluj mapowanie kodów OBIS i zgodność jednostek.

Eksport danych i integracja:

• Eksportuj do CSV/JSON lub wykorzystaj DLMS/COSEM do przesyłu do chmury. Automatyczne zapisy ułatwiają analizę zużycia i optymalizację kosztów.
• Porównuj profile obciążenia i rejestry energii z danymi systemów PV, aby wychwycić rozbieżności pomiarowe.
• Konsultuj każdy krok z instrukcją producenta oraz z operatorem sieci. Przy podejrzeniu błędu pomiarowego zgłoś urządzenie do serwisu.
