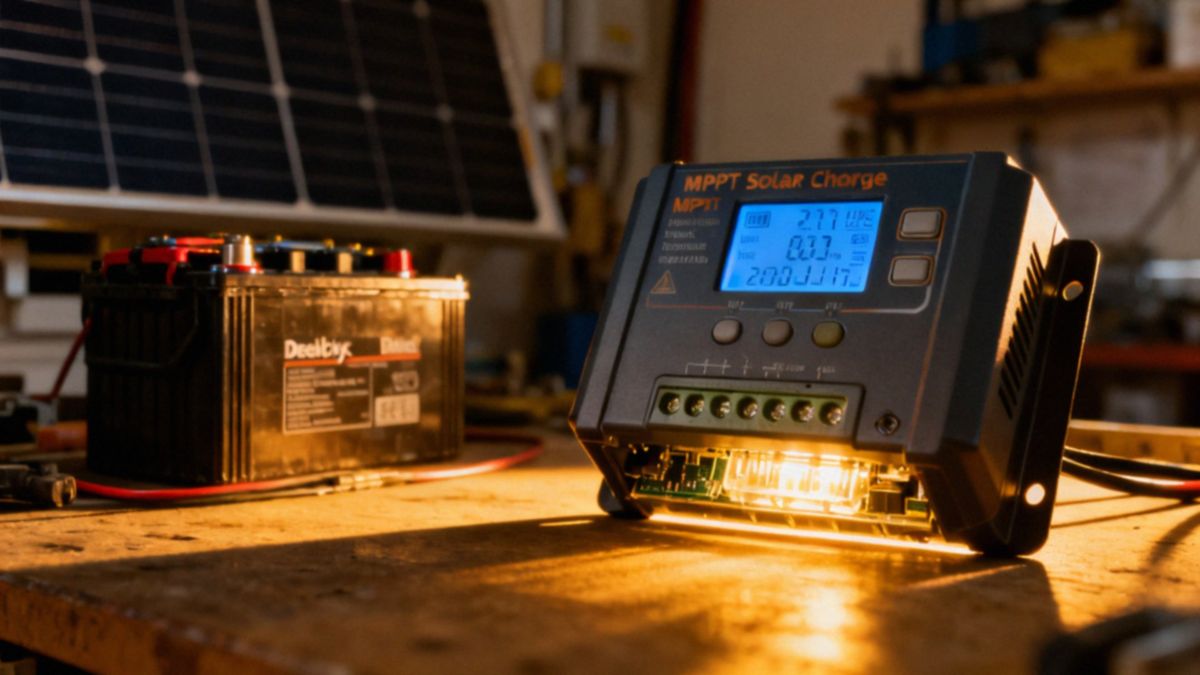

Jak podłączyć panel fotowoltaiczny do akumulatora? Praktyczny poradnik
Jak podłączyć panel fotowoltaiczny do akumulatora, aby uniknąć uszkodzeń i zapewnić długotrwałą wydajność całego systemu? To pytanie zadaje sobie wielu entuzjastów energii słonecznej, którzy pragną w pełni wykorzystać potencjał swoich instalacji. Kluczowym elementem jest zastosowanie regulatora ładowania, który nie tylko stabilizuje napięcie, ale także chroni ogniwa przed przeładowaniem i zwarciami. Dowiedz się, jakie kroki należy podjąć, aby prawidłowo zainstalować panele, dobrać odpowiednie komponenty oraz zapewnić bezawaryjne działanie całego zestawu przez długie lata.
- Jak podłączyć panel fotowoltaiczny do akumulatora?
- Do czego służy regulator i czy jest konieczny?
- Który regulator wybrać: MPPT czy PWM?
- Jak dobrać moc panelu do pojemności akumulatora?
- W jakiej kolejności podłączyć panel i akumulator?
- Jak podłączyć przewody MC4 i bezpiecznik?
- Jak monitorować i konserwować system fotowoltaiczny?
Jak podłączyć panel fotowoltaiczny do akumulatora?
Podczas budowy instalacji fotowoltaicznej kluczowym krokiem jest umieszczenie regulatora ładowania bezpośrednio między panelem a akumulatorem. Takie zabezpieczenie jest niezbędne, gdyż pominięcie go naraża sprzęt na:
- przeładowanie ogniw,
- wystąpienie zwarć,
- nieodwracalne uszkodzenie kosztownych podzespołów.
Do montażu elementów zewnętrznych najlepiej wykorzystać złącza MC4, które gwarantują pełną szczelność oraz wysoką odporność na warunki atmosferyczne. Podczas pracy z okablowaniem musimy zwrócić baczną uwagę na polaryzację. Przewód dodatni panelu musi trafić do wejścia plus w regulatorze, a ujemny – do odpowiedniego oznaczenia minus. Analogicznie postępujemy przy łączeniu urządzenia z akumulatorem, nie zapominając o wpięciu bezpiecznika na linii dodatniej, co jest szczególnie istotne w systemach mobilnych, jak choćby w przypadku zasilania biura z akumulatora samochodowego, gdzie chronimy układ przed nagłymi skokami napięcia.
Zanim jednak przystąpisz do montażu, zajrzyj do instrukcji obsługi panelu, aby upewnić się co do właściwych parametrów prądu stałego. Dobór odpowiednich przewodów o przekroju dostosowanym do przesyłanej energii pozwoli ograniczyć straty mocy. Pamiętaj, że kluczem do długiej i bezawaryjnej pracy systemu jest nie tylko dbałość o zasady bezpieczeństwa elektrycznego i unikanie przegrzewania ogniw, ale także regularne przeglądy okresowe całego zestawu. Systematyczna kontrola to najlepszy sposób na zapewnienie sobie spokoju i wydajności instalacji na lata.
Do czego służy regulator i czy jest konieczny?
| Aspekt | Bez regulatora | Z regulatorem |
|---|---|---|
| Regulacja napięcia i prądu | Brak kontroli, ryzyko uszkodzenia | Reguluje napięcie i prąd |
| Ochrona akumulatora | Przeładowanie, przegrzanie, uszkodzenie | Zapobiega przeładowaniu i nadmiernemu rozładowaniu |
| Bezpieczeństwo systemu | Ryzyko zwarcia i uszkodzeń | Zarządza procesem ładowania, chroni akumulator |
Regulator ładowania pełni funkcję strażnika energii płynącej z paneli do akumulatorów. Dba on o stabilność napięcia i natężenia prądu, co jest kluczowe dla ochrony ogniw typu AGM, żelowych czy LiFePO4 przed przeładowaniem. Odpowiednia kontrola tego procesu znacząco wydłuża okres eksploatacji całego zasobnika energii.
Urządzenie zabezpiecza również przed nadmiernym rozładowaniem, automatycznie odcinając zasilanie odbiorników 12V w momencie, gdy napięcie spadnie poniżej bezpiecznego progu. Ignorowanie roli regulatora to prosta droga do szybkiej degradacji ogniw, a nawet awarii całego systemu fotowoltaicznego.
Z kolei dedykowane wyjście LOAD pozwala na wygodne i pewne podłączenie urządzeń zasilanych prądem stałym. Dla pełnego bezpieczeństwa instalacji warto zamontować bezpiecznik możliwie blisko akumulatora. Podczas montażu zawsze trzymaj się wytycznych producenta, zaczynając od podpięcia akumulatora do regulatora. Pozwoli to sterownikowi na poprawne rozpoznanie napięcia w układzie i jego bezproblemową konfigurację.
Który regulator wybrać: MPPT czy PWM?
Wybór między technologią PWM a MPPT powinien być podyktowany skalą systemu i Twoimi oczekiwaniami co do jego wydajności. Regulatory PWM to sprawdzona opcja w niewielkich instalacjach off-grid, szczególnie gdy napięcie panelu niewiele różni się od parametrów akumulatora. Dzięki prostej budowie są to urządzenia ekonomiczne, idealne do mniej wymagających zestawów o niskiej mocy.
Jeśli jednak zależy Ci na maksymalnych osiągach, zdecydowanie lepszym wyborem będzie moduł MPPT. Mechanizm ten potrafi przekształcić nadmiar napięcia w dodatkowy prąd ładowania, co znacząco skraca cały proces. Jest to nieoceniona zaleta zwłaszcza przy obsłudze nowoczesnych akumulatorów LiFePO4. Średnio zaawansowane sterowniki MPPT poprawiają sprawność systemu o 20–30% w stosunku do klasycznych modeli PWM.
Profesjonalne urządzenia, na przykład marki Victron, doskonale radzą sobie w trudniejszych warunkach, gdy nasłonecznienie jest ograniczone, co czyni je bardziej efektywnymi zimą. W sytuacjach, w których napięcie paneli wyraźnie przewyższa parametry magazynu energii, stosowanie MPPT staje się techniczną koniecznością. Taka inwestycja to nie tylko większy uzysk z promieni słonecznych, ale również gwarancja stabilności pracy całego zestawu oraz dłuższa żywotność samych akumulatorów, nawet gdy pogoda bywa kapryśna. Odpowiednie dopasowanie sprzętu to fundament niezawodnej instalacji fotowoltaicznej.
Jak dobrać moc panelu do pojemności akumulatora?
Wybór odpowiednich paneli fotowoltaicznych to przede wszystkim kwestia zachowania balansu energetycznego. System musi nie tylko zasilać urządzenia, ale też na bieżąco uzupełniać braki w akumulatorze. Całkowita wydajność zależy tu od mocy ogniw oraz realnej liczby godzin słonecznych w Twojej okolicy.
Przykładowo, popularny akumulator 100 Ah (12V) dysponuje teoretycznie 1200 Wh, jednak ze względu na parametr DoD, bezpiecznie wykorzystasz z tego od połowy do 80% pojemności. Niedoszacowanie mocy paneli względem magazynu energii to prosta droga do systematycznego niedoładowania. W przypadku technologii żelowej lub AGM jest to szczególnie niebezpieczne, gdyż prowadzi do trwałego zasiarczenia płyt i utraty pojemności.
Projektując instalację dla akumulatora 200 Ah, postaraj się dobrać panele tak, by były w stanie naładować go w trakcie pięciu, sześciu godzin intensywnego nasłonecznienia. Pamiętaj przy tym o stratach przesyłowych na przewodach oraz sprawności samego regulatora, najlepiej decydując się na układ z zapasem mocy rzędu 15–20%.
Dopasowanie ogniw do planowanego obciążenia stanowi fundament niezawodności. Jeśli zasilasz urządzenia o dużym apetycie na prąd, czas ładowania koniecznie trzeba skrócić przez zwiększenie powierzchni aktywnych paneli. Warto śledzić przepływ energii na bieżąco, by w razie potrzeby rozbudować zestaw o dodatkowe ogniwo lub magazyn.
Pamiętaj też, że zimą nasłonecznienie bywa zwodnicze – w tym okresie nawet idealnie skrojony system może wymagać wsparcia z zewnątrz, aby uniknąć ryzykownego, głębokiego rozładowania. Właściwe zrównoważenie tych wszystkich parametrów to najlepsza gwarancja długiego i bezawaryjnego działania Twojej instalacji autonomicznej.

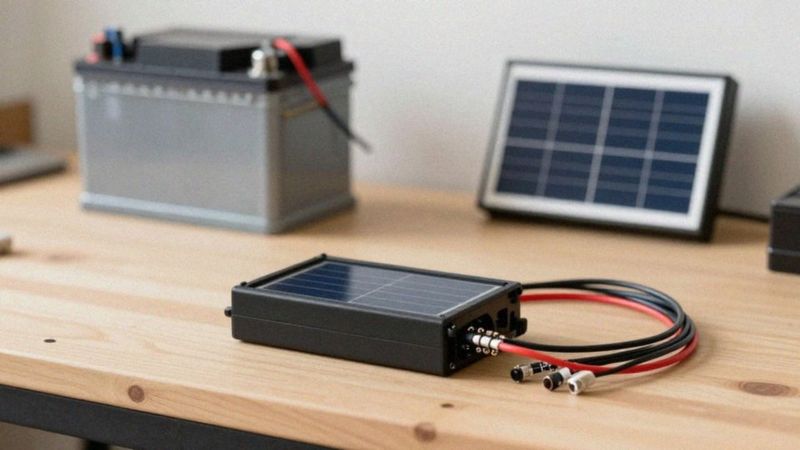

W jakiej kolejności podłączyć panel i akumulator?
Prawidłowy montaż zestawu fotowoltaicznego to nie tylko kwestia techniczna, ale przede wszystkim sposób na uniknięcie awarii regulatora ładowania. Wszystko zaczyna się od podpięcia akumulatora do samego sterownika, co pozwala urządzeniu na precyzyjną samodiagnostykę systemu. Dopiero gdy automatyka zostanie poprawnie uruchomiona, możemy przejść do instalacji paneli słonecznych.
Zasada jest jedna: w instalacjach elektrycznych najpierw zajmujemy się przewodem ujemnym. Zadbaj o solidne dokręcenie wszystkich zacisków, a dopiero w kolejnym kroku podepnij plus. Aby dodatkowo zabezpieczyć system przed nagłymi skokami napięcia, warto zamontować bezpiecznik na linii dodatniej, najlepiej w bezpośrednim sąsiedztwie klemy akumulatora.
Jeśli planujesz używać przetwornicy napięcia, pamiętaj, by połączyć ją bezpośrednio z akumulatorem, a nie z wyjściem regulatora. Wielu użytkowników popełnia błąd, podłączając panele przed akumulatorem – takie działanie potrafi trwale uszkodzić nowoczesne sterowniki.
Przed rozpoczęciem prac zawsze rzuć okiem na instrukcję obsługi swojego modelu, sprawdź polaryzację i upewnij się, że każdy styk gwarantuje swobodny przepływ prądu. Odpowiednia kolejność montażu to po prostu fundament długiej i bezproblemowej eksploatacji całego systemu.

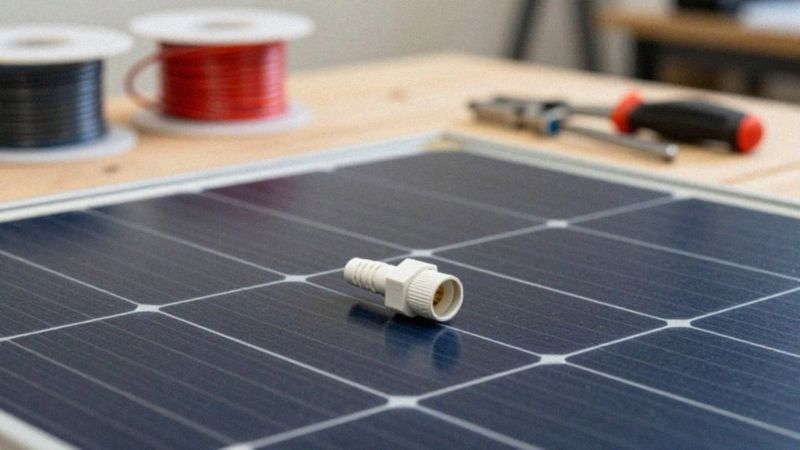

Jak podłączyć przewody MC4 i bezpiecznik?
Prawidłowy montaż złączy MC4 to klucz do uniknięcia korozji i uciążliwych spadków napięcia w instalacji. Aby połączenie było trwałe, niezbędne jest użycie specjalistycznej zaciskarki, która precyzyjnie łączy metalowy konektor z przewodem o przekroju od 4 do 6 mm². Po zaciśnięciu wystarczy wsunąć element do obudowy – charakterystyczne kliknięcie gwarantuje pełną izolację oraz szczelność na poziomie IP67.
Kwestia zabezpieczeń również wymaga uwagi. Bezpiecznik DC lub wyłącznik nadprądowy montujemy wyłącznie na przewodzie dodatnim, pomiędzy regulatorem a akumulatorem. Jego wartość musi być dopasowana do maksymalnego natężenia prądu w układzie, biorąc pod uwagę zarówno specyfikację regulatora, jak i wytrzymałość samych kabli. Dla pełnego bezpieczeństwa najlepiej umieścić go w odległości nie większej niż 20–30 cm od bieguna akumulatora, co skutecznie minimalizuje ryzyko w razie zwarcia.
Budując dłuższe ciągi paneli, wykorzystujemy złącza typu Y do łączeń równoległych lub spinamy moduły szeregowo, prowadząc je prosto do regulatora. Pamiętajmy, by każdą strefę połączeń starannie chronić przed niekorzystnym wpływem wilgoci i promieniowania UV. Jeśli Twój system obejmuje przetwornicę napięcia, warto dodatkowo zainstalować główny bezpiecznik bezpośrednio przy akumulatorze, co zapewni ochronę całej linii odbiorczej przed skutkami wysokich obciążeń.
Zanim na dobre uruchomisz instalację, sprawdź miernikiem uniwersalnym ciągłość obwodów i upewnij się, że polaryzacja na każdym etapie zgadza się z oznaczeniami urządzeń.
Jak monitorować i konserwować system fotowoltaiczny?
Aby instalacja solarna działała niezawodnie przez lata, nie wystarczy jej tylko zainstalować – kluczem jest systematyczna troska i bieżący nadzór. Sercem układu pozostaje nowoczesny kontroler ładowania, który pełni rolę centrum dowodzenia. Większość urządzeń oferuje podgląd parametrów na żywo, co pozwala błyskawicznie wychwycić wszelkie odchylenia w napięciu czy natężeniu prądu.
Warto postawić na moduły zdalnego dostępu. Dzięki nim sprawdzisz poziom produkcji oraz zużycie energii z dowolnego miejsca, nie tracąc czasu na zaglądanie do szafy technicznej. Równie ważna jest kondycja samych paneli. Regularne usuwanie zalegającego kurzu, pyłków czy opadłych liści jest niezbędne, by ogniwa mogły pracować z pełną mocą.
Nie zapominaj też o technicznych aspektach montażu – okresowa inspekcja połączeń, zwłaszcza złączy MC4, uchroni je przed szkodliwym wpływem promieniowania UV. Szczególnej uwagi wymagają akumulatory, niezależnie od tego, czy używasz technologii AGM, żelowej, czy nowoczesnych ogniw LiFePO4. Kluczowe jest unikanie głębokiego rozładowania, które nieodwracalnie niszczy ich pojemność.
Dobrą praktyką jest okresowe mierzenie napięcia spoczynkowego oraz dbanie o czystość i odpowiedni docisk terminali. Dobra dokumentacja serwisowa to Twój sojusznik w diagnozowaniu problemów. Prowadząc dziennik przeglądów, łatwiej zauważysz subtelne spadki sprawności. Pamiętaj jednak, by wszelkie prace wykonywać zgodnie z zaleceniami producenta.
Jeśli dostrzeżesz niepokojące sygnały lub uszkodzenia mechaniczne konstrukcji, lepiej powierzyć naprawę fachowcom, aby uniknąć kosztownych usterek w przyszłości.
