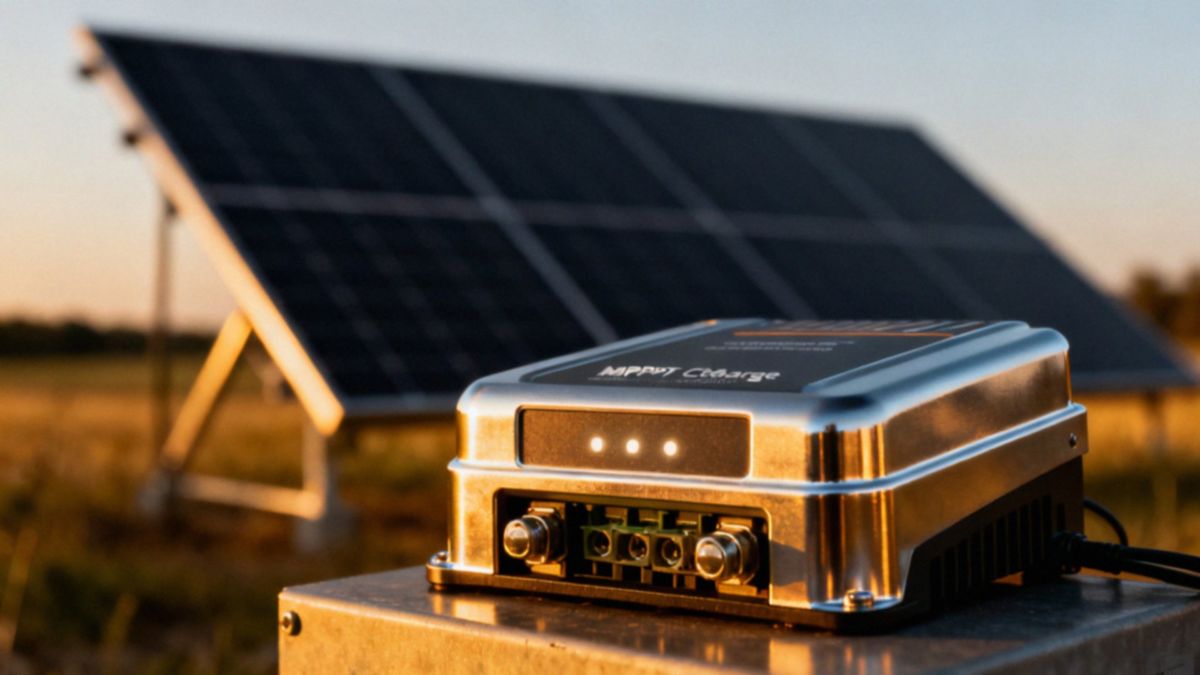

Jaki regulator do panela 400 W? MPPT czy PWM — co wybrać?

Jaki regulator do panelu 400 W wybrać?

Dobór odpowiedniego regulatora do zestawu fotowoltaicznego o mocy 400 Wp to wypadkowa kilku technicznych parametrów, wśród których kluczowe są prąd ładowania oraz napięcie systemowe. W układach typu off-grid bezkonkurencyjnym rozwiązaniem okazuje się sterownik MPPT, który pod względem energetycznym znacznie przewyższa tradycyjne modele PWM.

Przy instalacji opartej na napięciu 12 V, urządzenie o natężeniu 40 A nie tylko poradzi sobie z obsługą panelu, ale też pozostawi komfortowy zapas bezpieczeństwa. Jeśli Twoja instalacja bazuje na akumulatorach żelowych, AGM lub kwasowo-ołowiowych o łącznej pojemności rzędu 3,6 kWh, kluczowe będzie dopasowanie właściwych krzywych ładowania.

Pamiętaj też, aby zawsze zestawiać maksymalne napięcie wejściowe paneli (Voc) z parametrami urządzenia, ponieważ nie może ono przekroczyć dopuszczalnych przez producenta limitów. Warto również przewidzieć warunki, w jakich pracuje system. Jeśli sprzęt będzie narażony na wilgoć, warto dopłacić do modelu z certyfikatem szczelności IP67.

Inwestycja w porządny regulator MPPT to nie tylko sprawne zarządzanie energią przy zmiennym nasłonecznieniu, ale przede wszystkim skuteczna ochrona całego systemu przed przegrzaniem i gwarancja bezawaryjnej pracy przez długi czas.

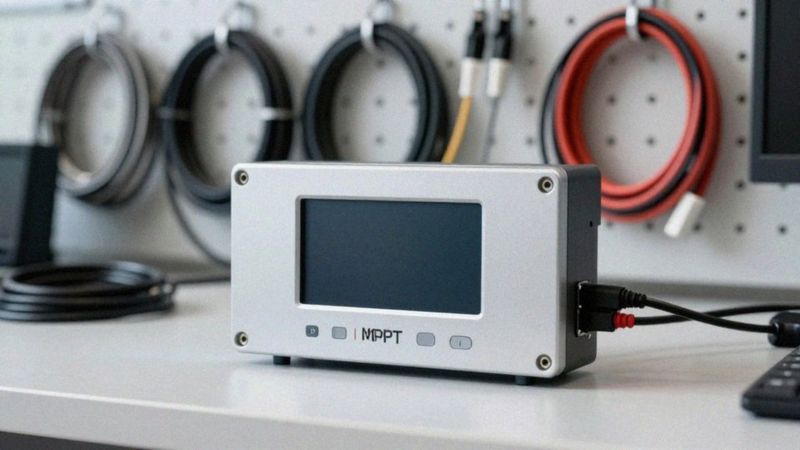

Dlaczego warto wybrać regulator MPPT?

Technologia MPPT to klucz do wyraźnego wzrostu wydajności każdej instalacji fotowoltaicznej. Dzięki dynamice śledzenia punktu mocy maksymalnej, system jest w stanie wygenerować od 20 do 30% więcej energii niż w przypadku korzystania ze zwykłych sterowników. Zaawansowane procesy konwersji DC/DC gwarantują wysoką sprawność sięgającą nawet 98%, co okazuje się nieocenione podczas pochmurnych dni czy częstych zmian pogody.

Sercem układu jest automatyczne dopasowywanie wysokiego napięcia paneli do parametrów ładowania akumulatorów. Takie rozwiązanie pozwala projektantom na użycie cieńszego okablowania, co bezpośrednio przekłada się na mniejsze straty przesyłowe w obwodzie prądu stałego.

Współczesne regulatory to jednak coś więcej niż tylko konwertery energii. Oferują one również szereg funkcji ochronnych, takich jak:

• monitoring stanu pracy,
• zabezpieczenie przed przeładowaniem,
• precyzyjna kontrola temperatury.

Inwestycja w technologię MPPT staje się więc oczywistym wyborem podczas modernizacji systemów off-grid, gdzie priorytetem pozostaje maksymalna efektywność i niezawodna praca całego magazynu energii.

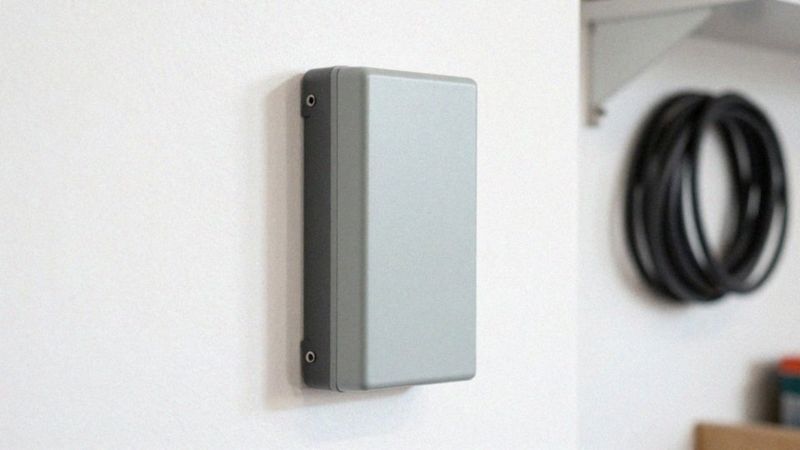

Kiedy regulator PWM wystarczy dla panelu 400 W?

Regulatory typu PWM stanowią optymalne rozwiązanie dla niewielkich instalacji fotowoltaicznych, których moc oscyluje w granicach 200–400W. Kluczowym warunkiem ich poprawnego działania jest dopasowanie napięcia panelu do parametrów akumulatora, co w systemach 12V pozwala na bezproblemową pracę i efektywne ładowanie banku energii. Decyzja o wyborze tego urządzenia jest szczególnie uzasadniona, gdy dysponujesz ograniczonym budżetem i nie oczekujesz maksymalnej wydajności całego układu.

To sprawdzona alternatywa dla użytkowników, którzy planują zasilanie niedużych odbiorników i nie potrzebują dużych mocy. Stosując PWM, pamiętaj o:

• utrzymaniu kompatybilnego napięcia między modułem PV a akumulatorem,
• ograniczeniu strat energii.

Jeżeli jednak masz w planach budowę bardziej zaawansowanej sieci lub zależy Ci na wyższej sprawności energetycznej całego systemu, warto poszukać nowocześniejszych technologii, które pozwolą w pełni wykorzystać potencjał Twoich paneli.

Jakie napięcie wejściowe powinien obsługiwać regulator 400 W?

Wybierając odpowiedni regulator ładowania, w pierwszej kolejności musisz zwrócić uwagę na napięcie jałowe panelu, czyli Voc. W przypadku standardowego modułu o mocy 400 W wartość ta oscyluje wokół 41,93 V. Pamiętaj jednak, że podczas mrozów napięcie to potrafi zauważalnie wzrosnąć, dlatego niezbędne jest uwzględnienie odpowiedniego marginesu bezpieczeństwa.

Jeśli budujesz prosty system off-grid z jednym panelem, celuj w sterownik obsługujący napięcie wejściowe na poziomie minimum 100 V. Zawsze konfrontuj dane techniczne panelu z maksymalnym napięciem otwartego obwodu, jakie podaje producent urządzenia. Równie istotny jest zakres pracy MPPT – musi on pokrywać się z napięciem roboczym modułu w różnych warunkach klimatycznych.

Zbyt optymistyczne podejście do marginesów bezpieczeństwa drastycznie obniża niezawodność instalacji, co staje się szczególnie groźne przy łączeniu kilku paneli szeregowo. Podczas gdy potężne instalacje komercyjne korzystają z rozwiązań przystosowanych do 1500 VDC, małe systemy 12/24 V wymagają bardzo precyzyjnego dopasowania sprzętu do charakterystyki pojedynczego modułu.

Zignorowanie tych kwestii to prosta droga do trwałego uszkodzenia elektroniki, zwłaszcza gdy silne słońce spotyka się z niską temperaturą otoczenia, wywołując skoki napięcia. Dlatego tak ważne jest uwzględnienie współczynnika temperaturowego panelu – to właśnie on stanowi klucz do uniknięcia przekroczenia bezpiecznych parametrów wejściowych Twojego sterownika.

Ile prądu powinien mieć regulator do panelu 400 W?

Dobór właściwego regulatora ładowania dla instalacji o mocy 400 W wymaga uwzględnienia napięcia systemowego oraz zachowania bezpiecznego marginesu wydajności. W systemach 12 V, gdzie prąd osiąga około 33–34 A, najlepiej sprawdzi się urządzenie 40-amperowe. Taki wybór nie tylko stabilizuje pracę układu, ale także skutecznie chroni komponenty przed przegrzewaniem się.

Jeśli budujesz instalację 24 V, prąd szczytowy spada do poziomu 16–17 A, co pozwala na zastosowanie regulatora 30 A. Sytuacja wygląda inaczej przy łączeniu równoległym kilku modułów; wówczas musisz zsumować wartości natężeń. Pamiętaj też o uwzględnieniu prądu zwarcia, który dla pojedynczego panelu 400 W wynosi zazwyczaj blisko 12 A.

Unikanie pracy na granicy wytrzymałości sprzętu to klucz do jego długiej bezawaryjnej eksploatacji. Dla bardziej złożonych projektów użytkownicy najczęściej sięgają po sprawdzone jednostki MPPT o natężeniu 40 A lub 50 A, które gwarantują spokój nawet podczas wyjątkowo słonecznych dni. W jeszcze bardziej rozbudowanych konfiguracjach stosuje się zaawansowane modele 100 A.

Pamiętaj, że przemyślany dobór urządzenia to nie tylko kwestia bezpieczeństwa, ale przede wszystkim sposób na zminimalizowanie strat energii i pełne wykorzystanie potencjału Twojej instalacji.

Jak poprawnie podłączyć regulator do panelu 400 W?

Prawidłowy montaż regulatora ładowania opiera się na zachowaniu ściśle określonej kolejności działań. Cały proces zacznij od:

• podpięcia akumulatora, co pozwoli urządzeniu automatycznie rozpoznać napięcie systemu i dostosować parametry pracy, zanim trafi do niego prąd z paneli,
• bezpiecznego dołączenia przewodów od modułów fotowoltaicznych, gdy połączenie z magazynem energii będzie pewne,
• zachowania czujności względem biegunowości, ponieważ pomylenie plusa z minusem grozi nieodwracalnym uszkodzeniem delikatnej elektroniki.

Równie istotny jest dobór właściwego przekroju kabli – zbyt cienkie przewody stanowią przyczynę niebezpiecznych spadków napięcia i niepotrzebnych strat energii. W każdej sekcji układu, zarówno od strony paneli, jak i akumulatora, warto zainstalować dedykowane bezpieczniki; stanowią one skuteczną barierę chroniącą sprzęt przed skutkami nagłych zwarć. Budując instalację 24V, sprawdź, czy napięcie jałowe zestawu paneli nie przewyższa limitów wejściowych urządzenia, pamiętając o doliczeniu marginesu na mroźne dni.

Po zakończeniu montażu upewnij się, że wszystkie styki są solidnie dokręcone, a regulator ma zapewnioną właściwą cyrkulację powietrza. Warto też regularnie śledzić wskazania napięcia i prądu ładowania, co pozwoli szybko wyłapać wszelkie nieprawidłowości. Pamiętaj, że kluczem do bezpieczeństwa podczas prac jest całkowite odłączenie zasilania.

Jakie zabezpieczenia i monitoring powinien mieć regulator?

Właściwe zabezpieczenie instalacji fotowoltaicznej opiera się na wydajnym sterowniku, który stanowi pierwszą linię obrony przed awariami. Dobre urządzenie nie tylko blokuje ryzyko przeładowania czy głębokiego rozładowania akumulatorów, ale skutecznie niweluje skutki zwarć i przeciążeń. Kluczowe znaczenie ma również ochrona przed:

• odwróconą polaryzacją,
• przepięciami,

które w razie błędnego montażu mogłyby bezpowrotnie zniszczyć kosztowną elektronikę. Stabilne działanie systemu wspiera stały nadzór nad temperaturą podzespołów – w razie zagrożenia przegrzaniem prąd ładowania jest redukowany automatycznie. Warto szukać modeli o wysokiej sprawności konwersji, najlepiej w przedziale 90–98%, co przekłada się na lepszą stabilizację napięcia. Jeśli sprzęt pracuje w trudnych warunkach zewnętrznych, niezbędna staje się solidna, wodoodporna obudowa, najlepiej o klasie szczelności IP67.

Dzisiejsze regulatory oferują znacznie więcej niż tylko podstawową kontrolę. Dzięki zaawansowanym systemom monitorowania możesz zdalnie sprawdzać:

• generowaną moc,
• aktualne napięcie,
• parametry ładowania w czasie rzeczywistym.

Najnowocześniejsze rozwiązania integrują się bezpośrednio z falownikami, oferując funkcje analizy sieciowej, takie jak:

• pomiar impedancji,
• stabilizacja napięcia przez implementację funkcji P(U) i Q(U).

W systemach z magazynami energii inteligentne zarządzanie przepływem prądu nie tylko wspiera autokonsumpcję, ale również wyraźnie zmniejsza obciążenie sieci energetycznej. Na koniec warto pamiętać o elastyczności – dobry sterownik musi pozwalać na precyzyjne dopasowanie profilu ładowania do typu posiadanych ogniw, niezależnie od tego, czy są to:

• akumulatory AGM,
• żelowe,
• kwasowo-ołowiowe,
• trakcyjne.

Odpowiednie ustawienia to nie tylko wydajność, ale przede wszystkim sposób na znacznie dłuższą żywotność całego systemu.
