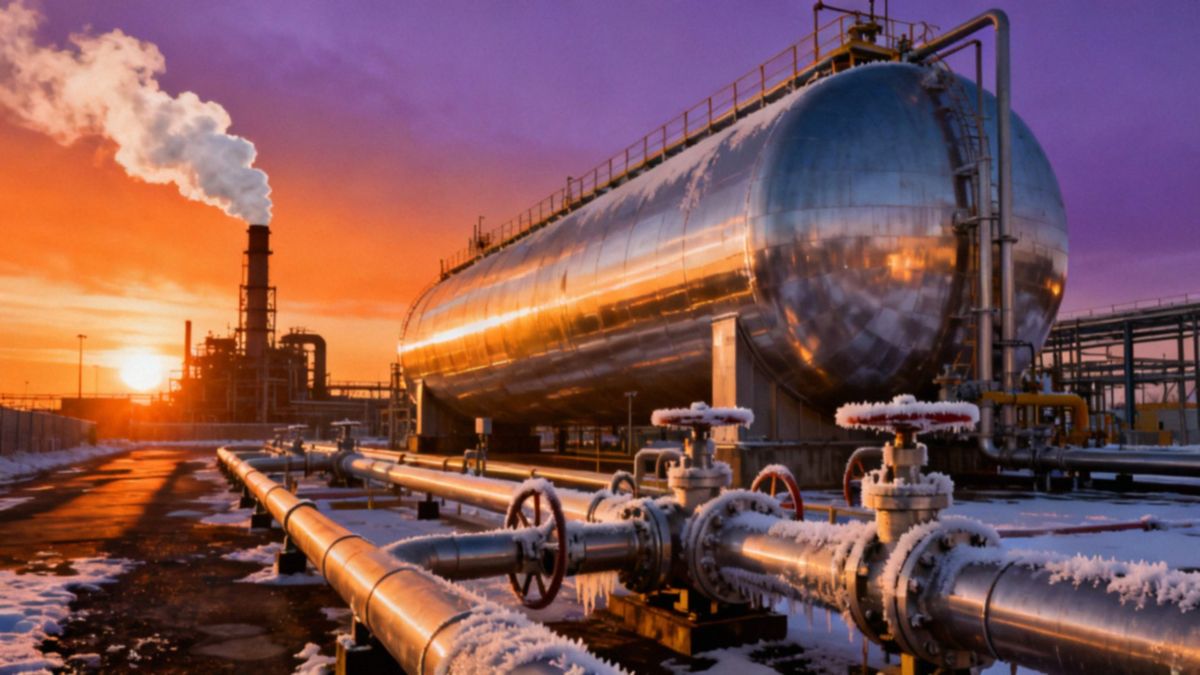

Jak się skrapla gaz ziemny? Proces i metody kriogeniczne

Co to jest skroplony gaz ziemny?

Metan (CH4) schłodzony do około −162 °C przechodzi w stan ciekły i wtedy nazywamy go skroplonym gazem ziemnym (LNG). W normalnym ciśnieniu wrzenie zachodzi przy tej samej temperaturze, dlatego objętość LNG jest aż 600–630 razy mniejsza niż gazu w warunkach standardowych — to znacząco zwiększa gęstość energii i ułatwia przewóz oraz składowanie.

Surowe LNG pochodzi ze złóż gazu ziemnego i składa się przede wszystkim z metanu, choć zwykle towarzyszą mu inne węglowodory, takie jak:

• etan,
• propan,
• CO2,
• H2S,
• N2,
• hel.

Przechowuje się go w zbiornikach kriogenicznych zaprojektowanych do pracy w bardzo niskich temperaturach, które minimalizują parowanie. Skraplanie i magazynowanie wymagają ściśle kontrolowanego ciśnienia i temperatury oraz stałego monitoringu składu, by zapewnić bezpieczeństwo i jakość produktu. LNG znajduje zastosowanie jako paliwo dla transportu ciężkiego, statków i komunikacji miejskiej, a także stanowi istotny towar w handlu międzynarodowym.

Po co skrapla się gaz ziemny?

Skraplanie otwiera dostęp do rynków poza siecią przesyłową — pozwala na dostawy na duże odległości oraz handel eksportowy przy użyciu statków i cystern. Wyższa gęstość energetyczna LNG obniża koszty transportu i magazynowania przypadające na jednostkę energii, co poprawia opłacalność przesyłu. Dzięki temu paliwo trafia tam, gdzie rurociągi nie sięgają:

• do jednostek pływających,
• na bunkrowanie,
• do ciężkiego transportu drogowego,
• do komunikacji publicznej;
• może też służyć jako paliwo silnikowe.

Skroplenie umożliwia także sezonowe magazynowanie i tzw. peak shaving w terminalach, zwiększając bezpieczeństwo dostaw i elastyczność całego systemu paliwowego. Z punktu widzenia środowiska LNG wypada korzystniej niż ciężkie paliwa kopalne — emituje mniej CO2, a także redukuje NOx, SOx i pyły. Trzeba jednak pamiętać, że sam proces skraplania oraz przewóz generują emisje i straty par (boil-off) związane z chłodzeniem i sprężaniem. Aby ograniczyć te utraty i zachować jakość paliwa, stosuje się:

• regazyfikację,
• systemy odzysku par,
• odzysk helu,
• usuwanie tlenu i azotu (odazotowanie) z usuwanego N2.

Dzięki skraplaniu gaz staje się nie tylko konkurencyjną alternatywą dla innych paliw, lecz także handlowym towarem, co rozszerza możliwości jego dystrybucji w miejscach pozbawionych infrastruktury przesyłowej.

Jak przebiega proces skraplania gazu ziemnego?

Pierwszy krok w skraplaniu gazu ziemnego to wstępne oczyszczanie — usuwa się wtedy wodę, gazy kwaśne (H2S i CO2) oraz cięższe frakcje, co chroni wymienniki ciepła przed zamarzaniem i korozją. Kolejnym etapem jest frakcjonowanie węglowodorów, pozwalające wydzielić etan i propan oraz odzyskać hel, gdy jest obecny.

Oczyszczony gaz trafia następnie do sprężarek wysokociśnieniowych; zwiększenie ciśnienia podnosi jego gęstość i przygotowuje do chłodzenia. Chłodzenie realizowane jest w wymiennikach ciepła, zwykle w konfiguracjach kaskadowych z różnymi czynnikami chłodniczymi lub w zmodyfikowanych układach mieszanych. W praktyce wykorzystuje się procesy:

• rozprężenia Joule–Thomsona,
• turboekspandery — oba obniżają temperaturę, a dodatkowo turboekspandery generują pracę mechaniczną.

Skondensowane frakcje oddziela się w separatorach cieczy, które usuwają ciekłe węglowodory przed końcowym skropleniem metanu. Końcowe skraplanie prowadzi temperaturę do około −162 °C w wymiennikach; powstały LNG jest pompowany do zbiorników kriogenicznych za pomocą pomp kriogenicznych. Pary z tych zbiorników, określane jako BOG, mogą być odzyskiwane, spalane lub poddawane regazyfikacji — wybór zależy od polityki zakładu i bilansu energetycznego.

Proces wymaga precyzyjnego pomiaru i sterowania: przepływ cieczy mierzy się przepływomierzami masowymi Coriolisa, a temperaturę i ciśnienie nadzoruje system automatyki. Diagnostyka oraz ciągły monitoring sprzętu zapewniają niezawodność operacji; kluczowe parametry to:

• wydajność sprężarek,
• sprawność wymienników,
• stan turboekspanderów.

W instalacjach regularnie wykonuje się testy szczelności, kalibracje przepływomierzy i inspekcje separatorów — działania te zmniejszają ryzyko awarii i strat produktu. Całość procesu jest zintegrowana przez systemy kontrolne, które synchronizują pracę sprężarek, wymienników i separatorów, utrzymując stabilne warunki skraplania i stałą jakość LNG.

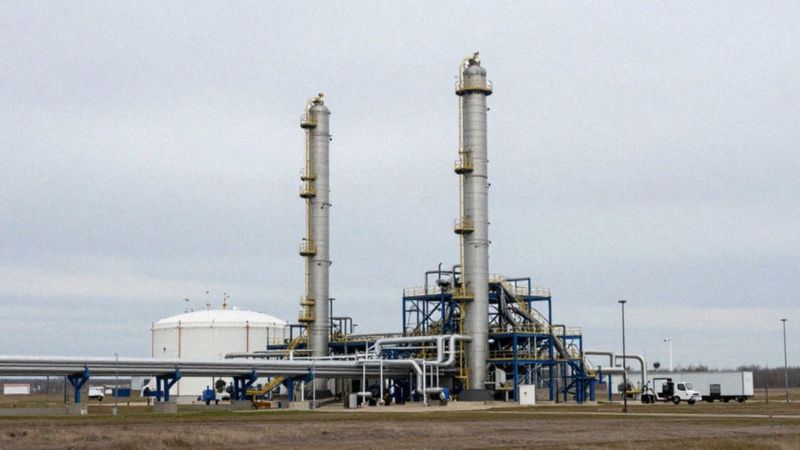

Jakie czynności obejmuje wstępne oczyszczanie gazu ziemnego?

Odwodnienie obniża punkt rosy pary poniżej −70 °C przy ciśnieniu procesowym, dzięki czemu zapobiega się tworzeniu lodu i hydratu w wymiennikach. Do osiągnięcia tego celu stosuje się różne rozwiązania, takie jak:

• adsorpcja na sitach molekularnych (typ 3A/4A),
• regeneracja glicolu w wieżach,
• chłodzenie i oddzielanie kondensatów w chłodnicach oraz pułapkach Joule–Thomsona.

Gazy kwaśne, głównie CO2 i H2S, usuwa się w kolumnach absorpcyjnych z aminami (MDEA, DEA, MEA) lub przez adsorbery z tlenkowymi złożami; końcowe stężenia schodzą do wartości ppm (zwykle CO2 <50 ppm, H2S <4 ppm) wymaganych dla instalacji LNG. Regeneracja i odzysk amin realizowane są w rekuperatorach i kolumnach regeneratorowych, a filtry cząstek oraz pułapki zabezpieczają złoża adsorpcyjne przed zanieczyszczeniami.

Odazotowanie osiąga się za pomocą membran separacyjnych, odwróconej osmozy ciśnieniowej lub układów PSA — celem jest obniżenie N2 do <1–2 mol%, co chroni wartość opałową i warunki skraplania; nadmiar azotu kieruje się na strumienie udziału lub do odmetanowania kriogenicznego. Cięższe węglowodory (C2+) skrapla się przez chłodzenie w kondensatorach, następnie oddziela i frakcjonuje w kolumnach, aby wydzielić etan i propan jako produkty uboczne lub czynniki chłodnicze; separatory cieczy i pułapki chronią przy tym wymienniki przed ciekłymi frakcjami.

Odzysk helu prowadzi się w jednostkach kriogenicznych lub wielostopniową destylacją, kiedy jego stężenie osiąga poziom handlowy — wybór technologii zależy więc od koncentracji tego gazu. W instalacjach stosuje się kombinację separatorów cieczy, elementów koalescencyjnych, adsorberów (PSA i sita molekularne), kolumn absorpcyjnych oraz systemów odwadniających z regeneracją.

Jakość procesu monitoruje się online: analiza H2S i CO2, ciągłe chromatografy gazowe (GC) dla C1–C6, czujniki punktu rosy i analizatory wilgotności dostarczają danych w czasie rzeczywistym. Diagnostyka przepływów i stanu urządzeń opiera się na SCADA oraz technologiach typu Heartbeat do nadzoru zaworów, testów szczelności i oceny wydajności adsorberów.

Utrzymanie wartości docelowych (punkt rosy < −70 °C, CO2 <50 ppm, H2S <4 ppm, N2 <1–2 mol%) minimalizuje ryzyko zamarzania, korozji i utraty efektywności skraplania.

Jakie metody kriogeniczne stosuje się przy skraplaniu gazu ziemnego?

Typowe rozwiązania kriogeniczne opierają się na różnych układach chłodniczych dobranych do skali instalacji i składu gazu. Najbardziej znany jest cykl kaskadowy – zwykle 2–4 stopniowy – który korzysta z kolejnych czynników chłodniczych (propan, etan, metan) w zależności od wymaganej temperatury. Sprawdza się przy dużych, stabilnych przepływach, bo ułatwia rozdzielenie obiegów.

Alternatywą jest cykl z mieszanym czynnikiem (Mixed Refrigerant, MR), gdzie stosuje się jedną mieszaninę węglowodorów C1–C5 działającą na szerokim zakresie temperatur. MR wymaga sprężarki wielostopniowej i kompaktowych wymienników, co zwykle obniża CAPEX i daje korzystną charakterystykę chłodzenia przy średnich i dużych przepływach.

Rozprężenie Joule–Thomsona opiera się na izentalpicznym rozprężeniu, które schładza bez użycia ruchomych części — to prosta i tania konstrukcja, lecz mniej efektywna termodynamicznie niż systemy z ekspanderami. Dlatego znajdziemy je głównie w małych jednostkach lub jako etap uzupełniający.

Z kolei cykle z turboekspanderami (chłodziarka Braytona) odzyskują część pracy mechanicznej, co poprawia sprawność energetyczną; są preferowane tam, gdzie można uzasadnić wyższy CAPEX niższymi kosztami eksploatacji i lepszą wydajnością przy bardzo niskich temperaturach.

Coraz częściej stosuje się układy hybrydowe — na przykład MR połączone z JT albo Brayton z JT — żeby dopasować kompromis między zużyciem energii a kosztami inwestycyjnymi w zależności od przepływu i składu surowca.

Kluczowymi elementami procesów kriogenicznych są też niskotemperaturowe frakcjonowanie oraz wydajne wymienniki ciepła, takie jak zaawansowane wymienniki płytowo-żeberkowe (plate-fin) i wielostopniowe kolumny frakcjonujące; to one umożliwiają wydzielenie frakcji C2+, odzysk helu i ograniczenie strat ciepła.

Przy wyborze metody bierze się pod uwagę:

• wielkość instalacji (małe <0,5 MTPA, średnie 0,5–2,5 MTPA, duże >2,5 MTPA),
• zawartość N2/He/C2+,
• dostępność energii elektrycznej,
• warunki operacyjne.

Porównania termodynamiczne pokazują, że turboekspandery dają najwyższą sprawność, natomiast MR wyróżnia się kompaktowością i niższym CAPEX przy średnich przepływach. Ostateczny wybór wpływa nie tylko na koszty, lecz także na środowisko — decyduje o zużyciu energii, emisjach i stratach par (boil-off). Poprawa projektu układu chłodniczego oraz zastosowanie wydajniejszych wymienników mogą znacząco zmniejszyć zużycie energii i emisję CO2.

Jak działają trzy cykle chłodnicze w skraplaniu gazu ziemnego?

Propan, etan i metan dobierane są według punktów wrzenia:

• propan −42 °C,
• etan −89 °C,
• metan −161,5 °C.

Dzięki temu w kaskadowym chłodzeniu można stopniowo zejść do około −162 °C, potrzebnych do skroplenia metanu. Surowy gaz oddaje ciepło najpierw do najcieplejszego obiegu (propan), następnie do obiegu średniego (etan), a na końcu do najzimniejszego (metan lub bezpośrednie rozprężenie). Każdy cykl obejmuje:

• sprężarkę,
• skraplacz lub intercooler,
• wymiennik ciepła,
• element rozprężny bądź ekspander.

Sprężarki bywają odśrodkowe, śrubowe lub tłokowe — wybór zależy od wymagań mocy i ciśnienia. W wymiennikach spiralnych i płytowo-żeberkowych wymiana ciepła między gazem a chłodziwem zachodzi bezkontaktowo. Typowy pinch point utrzymuje różnicę temperatur na poziomie 2–5 °C, co ogranicza straty exergy. Pierwszy etap, z użyciem propanu, schładza strumień do około −40…−60 °C i kondensuje frakcje C3+, chroniąc dalsze obiegi przed obecnością ciekłych węglowodorów. Drugi etap z etanem obniża temperaturę do około −90…−100 °C, umożliwiając niskotemperaturowe frakcjonowanie i usunięcie etanu oraz cięższych składników. Trzeci cykl — oparty na metanie lub mieszanym niskotemperaturowym czynniki — prowadzi do około −160…−162 °C, gdzie następuje właściwe skraplanie metanu przy pomocy turboekspanderów lub zaworów Joule‑Thomsona w zależności od konfiguracji. Kaskada zmniejsza obciążenie sprężarek, ponieważ każdy czynnik pracuje w optymalnym zakresie ciśnień i temperatur; przekłada się to na lepszą efektywność termodynamiczną i mniejsze zużycie energii niż w rozwiązaniach jednocyklicznych. Systemy sterowania pilnują ciśnienia, temperatury i przepływu chłodziwa w poszczególnych obiegach, utrzymując stabilne punkty pracy i chroniąc wymienniki przed oblodzeniem. W wariantach hybrydowych etan lub propan mogą współpracować z mieszanym czynnikiem, a czasem stosuje się wspólną sprężarkę dla dwóch obiegów — to obniża CAPEX kosztem bardziej zaawansowanej regulacji procesu.

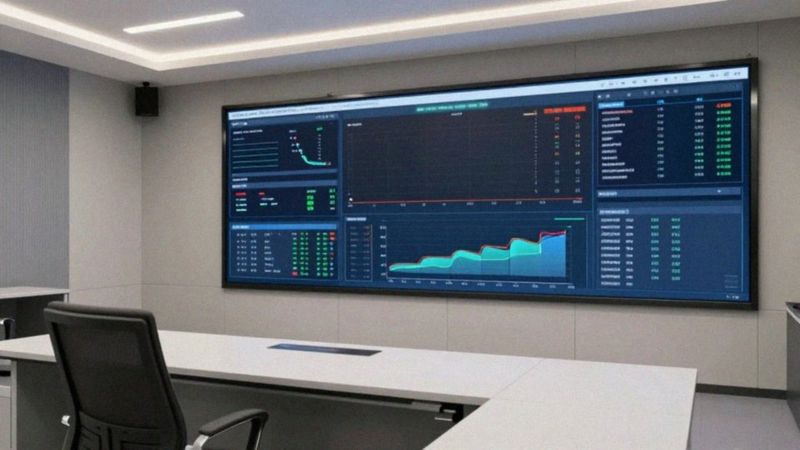

Jak monitoruje się i zabezpiecza instalacje skraplania gazu ziemnego?

Systemy SCADA na bieżąco odbierają sygnały z czujników temperatury, ciśnienia, przepływu oraz analizatorów, dzięki czemu możliwe jest szybkie wykrywanie odchyleń w procesie. Temperatura mierzona jest za pomocą czujników kriogenicznych, a przepływ cieczy — przez masowe przepływomierze Coriolisa; oba pomiary są niezbędne do kontroli bilansu LNG.

Analizy H2S i CO2 dostarczają natomiast informacji o jakości strumieni procesowych, co pozwala na szybką reakcję przy pogorszeniu warunków. Wykrywanie wycieków opiera się na czujnikach węglowodorowych oraz systemach monitoringu par, zaś monitoring poziomu w zbiornikach kriogenicznych chroni przed przepełnieniem i ogranicza straty spowodowane parowaniem (BOG).

Systemy zabezpieczeń procesowych obejmują:

• separatory cieczy,
• zawory bezpieczeństwa i odcinające,
• systemy ESD, które izolują fragment instalacji przy krytycznych odczytach lub stwierdzonych nieszczelnościach.

Redundancja N+1 dla sprężarek i źródeł chłodu zwiększa dostępność instalacji i zmniejsza ryzyko przestojów. Systemy odzysku boil-off są zintegrowane ze SCADA, kierując BOG do sprężarek lub na regazyfikację zamiast do bezpośredniego spalania, co optymalizuje wykorzystanie gazu.

Technologia Heartbeat umożliwia ciągłą diagnostykę urządzeń oraz ocenę stanu zaworów, wspierając konserwację predykcyjną i wydłużając średni czas między awariami (MTBF). Diagnostyka obejmuje:

• testy szczelności,
• inspekcje wymienników ciepła,
• kontrolę izolacji; te czynności wykonywane są regularnie, a kalibracja przepływomierzy i analizatorów odbywa się co 6–12 miesięcy.

Wieloparametrowe alarmy i logika blokowania procesu ograniczają ryzyko emisji, a procedury awaryjne wraz z ćwiczeniami operacyjnymi utrzymują personel w stałej gotowości. Integracja danych z SCADA i systemami diagnostycznymi skraca czas reakcji na zdarzenia oraz minimalizuje straty produktu i emisje gazów cieplarnianych.

Jak przechowuje i transportuje się skroplony gaz ziemny?

Typowa gęstość LNG wynosi około 430–470 kg/m3 przy temperaturze −162 °C, a objętościowa gęstość energii to około 21–23 MJ/l — czyli mniej więcej 60–65% energii zawartej w dieslu. Z tych względów gaz często przechowuje się w postaci ciekłej zamiast sprężonej.

Zbiorniki kriogeniczne mają wielowarstwową izolację próżniową, która minimalizuje dopływ ciepła i ogranicza straty produktu. W konstrukcjach montuje się też układy pomiarowe:

• radary i czujniki ciśnienia do poziomu,
• sondy temperatury,
• detektory gęstości.

Systemy sterowania nadzorują BOG (boil-off gas) i kierują go tam, gdzie jest to najbardziej opłacalne — do sprężarek, do napędu silników lub do jednostek reliquefakcyjnych, zależnie od bilansu energetycznego instalacji.

Transport LNG odbywa się trzema głównymi drogami:

• drogą lądową (cysterny drogowe i kontenery ISO),
• kolejową (cysterny towarowe),
• morską (tankowce LNG i jednostki bunkrujące).

Typowe pojazdy drogowe mieszczą zwykle 20–40 m3, natomiast cysterny kolejowe i kontenery ISO umożliwiają masowy przewóz między terminalami. Statki posiadają systemy odzysku BOG, zawory bezpieczeństwa oraz układy do kriogenicznego ładowania i rozładowania. Bunkrowanie realizuje się metodami:

• truck-to-ship (TTS),
• ship-to-ship (STS),
• przez stacjonarne punkty tankowania dla ciężkiego transportu drogowego i komunikacji miejskiej.

Do operacji custody transfer stosuje się przepływomierze masowe, w tym Coriolisa. Przy przeładunku używane są linie kriogeniczne wyposażone w przewód parowy oraz systemy zwrotu par, co redukuje emisje i ogranicza straty produktu. Regazyfikacja odbywa się zarówno w terminalach lądowych, jak i na jednostkach pływających (FSRU/FSU). Jako wymienniki stosuje się:

• wymienniki płaszczowo-rurowe,
• wymienniki powietrzne,
• wymienniki wykorzystujące wodę morską.

W niektórych instalacjach zamiast spalać BOG, poddaje się go reliquefakcji. Jednostki pływające łączą magazynowanie z procesem regazyfikacji, co pozwala szybko dostarczyć gaz do sieci przesyłowej. Alternatywą dla LNG są technologie:

• CNG (sprężanie do około 20–25 MPa),
• ANG — adsorpcja gazu w porowatych materiałach.

CNG sprawdza się na krótszych trasach i przy niższych nakładach inwestycyjnych, natomiast ANG obniża ciśnienia przechowywania dzięki materiałom sorpcyjnym, choć oferuje mniejszą praktyczną pojemność niż LNG. Bezpieczeństwo opiera się na:

• zaworach bezpieczeństwa,
• systemach ESD,
• detektorach węglowodorowych,
• instalacjach gaśniczych.

Kluczowe są też procedury przeciwdziałania przepełnieniu. Regularne testy szczelności, inspekcje izolacji i kalibracje przepływomierzy ograniczają ryzyko emisji i strat produktu. Modernizacja technologii magazynowania oraz odzysk BOG przyczyniają się do redukcji emisji i poprawy efektywności paliwowej, dzięki czemu LNG staje się coraz bardziej atrakcyjną i ekologiczną opcją dla ciężkiego transportu drogowego oraz floty morskiej.
