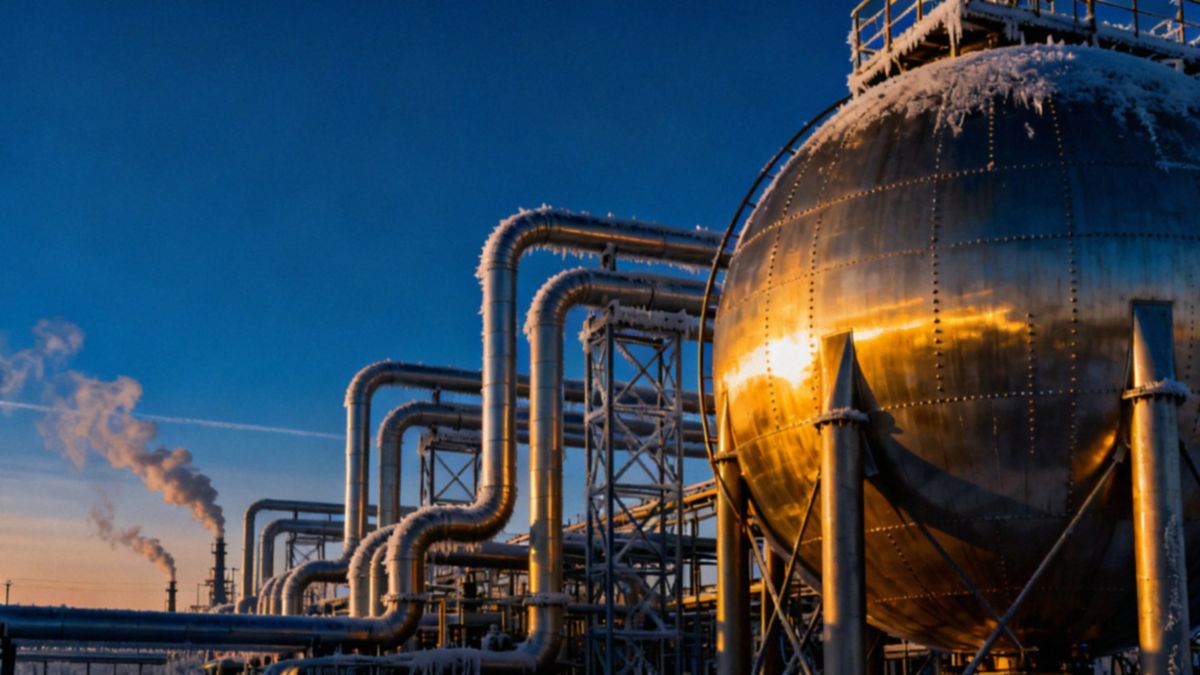

Gaz LNG — co to jest i jakie ma zastosowania?

Co to jest gaz LNG?

Gaz ziemny skrapla się w okolicach -162 °C, co powoduje, że jego objętość maleje ponad 600 razy. W takiej postaci, jako LNG, staje się płynnym paliwem metanowym otrzymywanym po oczyszczeniu surowca i intensywnym schłodzeniu. W skład LNG wchodzi około 95% metanu; resztę stanowią inne węglowodory i śladowe zanieczyszczenia.

Ze względu na zredukowaną objętość łatwiej go przewozić i magazynować, dlatego sprawdza się przy transporcie na duże odległości. To paliwo jest wykorzystywane w:

• energetyce,
• przemyśle,
• transporcie.

W porównaniu z wieloma cieczami jest mniej toksyczne, mniej korozyjne i szybciej paruje. Szybsze ulatnianie obniża ryzyko pożaru i wybuchu, a bezpieczeństwo operacji zapewniają obowiązujące normy, procedury oraz systemy monitoringu stosowane w terminalach i instalacjach. Popularność LNG rośnie globalnie, także w Polsce — znaczący wkład ma tutaj terminal w Świnoujściu.

Z czego składa się LNG i jakie ma właściwości?

LNG charakteryzuje się dużą gęstością energii w przeliczeniu na objętość, dlatego ma wyższą wartość opałową niż CNG i zapewnia większy zasięg pojazdów zasilanych gazem. Oprócz głównego składnika, metanu, w składzie występują też:

• etan,
• propan,
• butan,
• azot,
• niewielkie ilości CO2 i H2S.

To bezbarwna, praktycznie bezwonna ciecz przechowywana w bardzo niskich temperaturach. Surowiec magazynuje się w specjalnych zbiornikach kriogenicznych z izolacją próżniową; podczas eksploatacji kluczowe znaczenie mają procesy odparowania i regazyfikacji. Parownice podgrzewają ciekły gaz, przekształcając go w fazę gazową, a powstający boil-off gas trzeba odzyskiwać lub kontrolować za pomocą zaworów bezpieczeństwa i układów sterowania. Dzięki zbiornikom kriogenicznym i wydajnym parownicom utrzymuje się stabilne ciśnienie robocze, co ogranicza straty parowania.

W zastosowaniach silnikowych LNG wyróżnia się korzystną liczbą oktanową i dobrymi parametrami spalania, co przekłada się na niższe zanieczyszczenie spalin. Emisja CO2 oraz innych gazów cieplarnianych jest często mniejsza niż przy użyciu olejów napędowych czy węgla. Praktyczne dane pokazują, że zużycie paliwa wynosi około 23–24 kg na 100 km, a zasięg ciężkich pojazdów sięga zwykle 1 200–1 500 km, co świadczy o opłacalności LNG w transporcie dalekobieżnym.

Gdzie stosuje się LNG w transporcie i przemyśle?

LNG, czyli skroplony gaz ziemny, znajduje zastosowanie w czterech głównych obszarach:

• transport drogowym — zasila ciężarówki i autobusy, co przekłada się na niższe emisje NOx i cząstek stałych w porównaniu z olejem napędowym; tankowanie odbywa się zarówno na stacjach LNG, jak i za pomocą cystern kriogenicznych,
• żegludze — napędza promy, statki towarowe i jednostki Ro‑Ro, niemal eliminując emisję SOx, obniżając pyły o ponad 90% i zmniejszając NOx o około 70–85%; rozwój sieci bunkrowania wspierają terminale przeładunkowe oraz stacje lądowe,
• źródłach ciepła w przemyśle — służy do produkcji pary technologicznej, ogrzewania procesów i kogeneracji (CHP); branże takie jak spożywcza, transportowa, budowlana czy motoryzacyjna chętnie sięgają po nie tam, gdzie potrzebne są stabilne źródła ciepła i niższe koszty paliwa,
• dostawach poza siecią gazową — w zakładach przemysłowych zasila kotły, suszarnie i linie produkcyjne, często jako praktyczna alternatywa dla rurociągów w miejscach bez dostępu do sieci gazowej; tam, gdzie brak infrastruktury, szybkie uruchomienie zasilania umożliwiają mobilne regazyfikatory oraz dostawy cysternami kriogenicznymi.

Logistyka obejmuje międzynarodowy transport statkami LNG do terminali przeładunkowych, a stamtąd dostawy cysternami do odbiorców końcowych lub stacji regazyfikacyjnych. Dzięki temu rozwiązaniu można lepiej zoptymalizować dostawy w regionach o dużym zapotrzebowaniu energetycznym i tam, gdzie wymagane są paliwa niskoemisyjne.

Jakie są korzyści ekologiczne i ekonomiczne?

Przejście z węgla na LNG może obniżyć emisję CO2 w wytwarzaniu energii elektrycznej o około 20–25%. W porównaniu z olejem opałowym i dieslem redukcja zwykle wynosi 10–20%, co potwierdzają analizy IEA oraz raporty branżowe dla typowych instalacji i układów napędowych. LNG zmniejsza też emisję lokalnych zanieczyszczeń — NOx, SOx i pyłów — dzięki czemu poprawia jakość powietrza w miastach i redukuje koszty zdrowotne związane z zanieczyszczeniami.

Korzyści klimatyczne są istotne, ale zależą od kontroli emisji metanu podczas wydobycia i eksploatacji; przy niskich emisjach metanu LNG pozostaje paliwem niskoemisyjnym. Jako paliwo zwiększa efektywność energetyczną silników i kotłów, a w przemyśle koszty wytwarzania ciepła mogą być niższe o 10–30% w porównaniu z olejami opałowymi — co przekłada się na realne oszczędności przy długotrwałej pracy instalacji.

W transporcie ciężkim LNG daje niższe koszty eksploatacji na kilometr i większy zasięg pojazdów. Oszczędności operacyjne zwykle mieszczą się w przedziale 10–30%, pod warunkiem że cena LNG jest znacząco niższa od diesla, a infrastruktura tankowania jest dostępna. Ponadto ułatwia spełnianie norm dotyczących siarki i NOx, co ogranicza potrzebę stosowania kosztownych systemów oczyszczania spalin i zmniejsza wydatki na serwis oraz części zamienne — korzyści rosną przy dużych przebiegach i intensywnej eksploatacji.

Transformacja w stronę niskoemisyjnej gospodarki staje się bardziej realna dzięki możliwości wprowadzenia biometanu i syntetycznego metanu do istniejących instalacji LNG. Udział biometanu może zmniejszyć emisje gazów cieplarnianych nawet o 60–100%, zależnie od technologii i surowca, co dobrze wpisuje się w cele zrównoważonego rozwoju. Pełny efekt ekonomiczny zależy jednak od dostępności stacji tankowania, cen surowca oraz kosztów inwestycji w zbiorniki i stacje regazyfikacji; przy korzystnych warunkach rynkowych zwrot nakładów następuje zwykle w ciągu 2–5 lat przy wysokich przebiegach pojazdów lub dużych odbiorach przemysłowych.

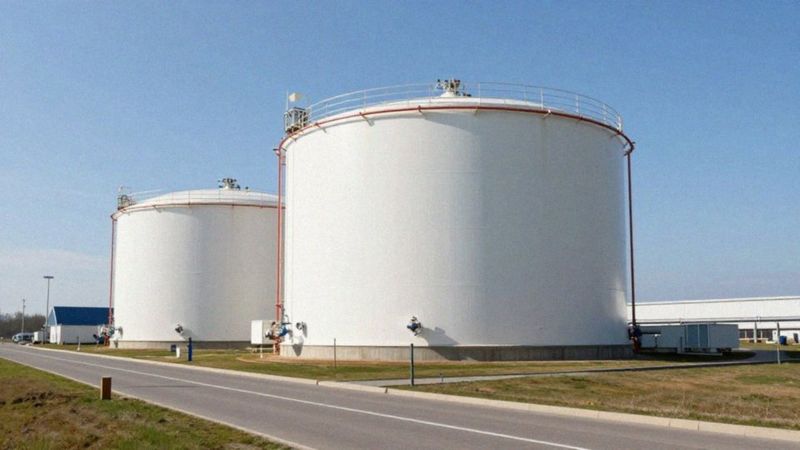

Jak przechowuje się LNG w zbiornikach kriogenicznych?

LNG przechowuje się w wielowarstwowych zbiornikach zaprojektowanych tak, by ograniczać straty ciepła i powstawanie boil-off. Wnętrze stanowi komora kriogeniczna ze stali odpornej na niskie temperatury, otoczona zewnętrzną obudową — betonową lub stalową. Między nimi znajduje się izolacja, często z perlitu lub pianki, a czasem także przestrzeń próżniowa dla jeszcze lepszych właściwości termicznych.

W przypadku mobilnych zbiorników i cystern dominuje kształt cylindryczny; są one wyposażone w:

• amortyzatory,
• zabezpieczenia przeciwuderzeniowe,
• systemy ograniczające odparowanie podczas transportu.

Ciśnienie w instalacji monitoruje się i reguluje za pomocą układów kontrolujących odparowanie, a parownice umożliwiają regazyfikację i stabilizację parametrów roboczych. Powstający boil-off można odzyskiwać do systemu lub wykorzystać lokalnie jako paliwo pomocnicze; w niektórych rozwiązaniach gaz jest też odprowadzany przez dedykowane układy odzyskowe.

Bezpieczeństwo zapewniają:

• zawory zabezpieczające i upustowe,
• zawory odcinające,
• systemy awaryjnego odcięcia (ESD),
• urządzenia służące do kontrolowanego odparowania.

Monitoring obejmuje czujniki temperatury, ciśnienia i poziomu cieczy, detektory gazu oraz systemy SCADA do zdalnego nadzoru. Regularne inspekcje, testy szczelności i przeglądy izolacji zmniejszają ryzyko utraty parametrów izolacyjnych i wzrostu boil-off.

Integracja zbiorników z istniejącymi instalacjami LNG wymaga:

• stacji redukcyjnej,
• układów podawania gazu do odbiorców,
• instalacji regazyfikacyjnych.

Budowa i eksploatacja takich obiektów wiąże się z uzyskaniem pozwoleń budowlanych i certyfikatów technicznych, wdrożeniem procedur operacyjnych oraz planów zarządzania ryzykiem. Przeprowadzane audyty i przestrzeganie standardów bezpieczeństwa dokumentują zgodność instalacji z wymaganiami i minimalizują ryzyko operacyjne.

Jak przebiega proces regazyfikacji?

Rozładunek skroplonego gazu (LNG) polega na przepompowywaniu substancji ze statku lub cysterny do zbiorników kriogenicznych. Proces wymaga stałego nadzoru parametrów, zwłaszcza temperatury i ciśnienia. Z magazynu LNG gaz kierowany jest do pomp kriogenicznych, a następnie trafia do parownic, gdzie następuje jego odparowanie. Parownice występują w różnych wersjach:

• powietrzno-wodne,
• wodno‑glikolowe,
• parowe,
• elektryczne.

Wybór konkretnego typu zależy od dostępnych źródeł ciepła i kosztów eksploatacji. Jako medium grzewcze stosuje się między innymi:

• wodę morską,
• parę niskiego lub średniego ciśnienia,
• olej termiczny,
• grzałki elektryczne.

Dzięki temu ciekły gaz przechodzi w fazę gazową. Po regazyfikacji gaz poddawany jest uzdatnianiu: filtracji, osuszaniu oraz analizie parametrów takich jak:

• wartość opałowa,
• indeks Wobbe.

W tym etapie przeprowadza się także pomiary ilości i jakości paliwa, a jeśli wymaga tego prawo, przeprowadza odoryzację. Następnie gaz przesyłany jest rurociągiem do stacji redukcyjnej, gdzie ciśnienie dostosowywane jest do wymogów sieci lub instalacji odbiorcy. Terminale LNG wdrażają systemy odzysku boil‑off, integrując je z innymi procesami technologicznymi. Dzięki temu ograniczają straty energii i wykorzystują uwolniony gaz lub chłód w procesach kogeneracyjnych. Zdolności regazyfikacyjne są zróżnicowane — mobilne jednostki potrafią przetwarzać kilkadziesiąt ton dziennie, natomiast duże terminale osiągają wydajność liczona w milionach metrów sześciennych rocznie; przykład stanowi terminal w Świnoujściu o zdolności około 5 mld m3 rocznie. Bezpieczeństwo operacji zapewniają systemy ESD, zawory upustowe, detektory gazu oraz rygorystyczne procedury rozładunku. Regularne testy szczelności i kontrole techniczne dodatkowo redukują ryzyko podczas procesu regazyfikacji.

Jak zapewniane jest bezpieczeństwo instalacji i transportu?

Projektowanie instalacji i systemów transportowych opiera się na międzynarodowych regulacjach. Dla statków stosuje się między innymi IMO IGC/IGF Code, a przewozy drogowe i kolejowe regulują normy ADR i RID. Zbiorniki oraz cysterny kriogeniczne muszą posiadać certyfikaty producenta i atesty materiałowe, a konstrukcja tych urządzeń często zawiera podwójne zabezpieczenia mające ograniczyć emisję płynów chłodzących.

Elementy bezpieczeństwa — zawory nadciśnieniowe, odcinające i układy upustowe — pracują w ściśle określonych parametrach i są dokumentowane w kartach serwisowych. Systemy detekcji gazu łączą czujniki punktowe, analizatory oraz kamery IR, które integrowane są z systemami SCADA i ESD, co umożliwia automatyczne odcięcie instalacji i generowanie alarmów.

Sterowanie ciśnieniem oraz zarządzanie boil-off realizowane jest przez parownice, zawory regulacyjne i układy odzysku gazu, co redukuje emisje i zmniejsza ryzyko nadciśnienia. Transport morski realizowany jest na jednostkach z podwójnymi kadłubami i specjalnymi systemami zabudowy ładunkowej, co ogranicza ryzyko uwolnień podczas rejsu.

Przewozy drogowe wymagają homologowanych cystern kriogenicznych, zabezpieczeń przeciwuderzeniowych, uziemienia podczas bunkrowania oraz kierowców posiadających kwalifikacje zgodne z ADR. Procedury przeładunku obejmują wyznaczone strefy wyłączenia, kontrolę prędkości przepływu oraz stałe monitorowanie temperatury i ciśnienia — poza tym regularnie ćwiczy się scenariusze awaryjne.

Do legalnej eksploatacji stacji regazyfikacyjnych i rurociągów niezbędne są pozwolenia budowlane, audyty energetyczne i kompletna dokumentacja techniczna. Inspekcje, testy szczelności i przeglądy izolacji przeprowadza się zgodnie z harmonogramami producentów oraz wymogami organów nadzoru, a rejestry kontroli potwierdzają zgodność z przepisami.

Szkolenia personelu, plany reagowania kryzysowego i ćwiczenia z udziałem służb ratowniczych podnoszą gotowość operacyjną. Oceny ryzyka opierają się na modelach rozprzestrzeniania gazu i analizie scenariuszy awaryjnych, a wdrożenie rozwiązań zapobiegających zapłonowi i rozprzestrzenianiu się pożaru jest kluczowe dla bezpieczeństwa.

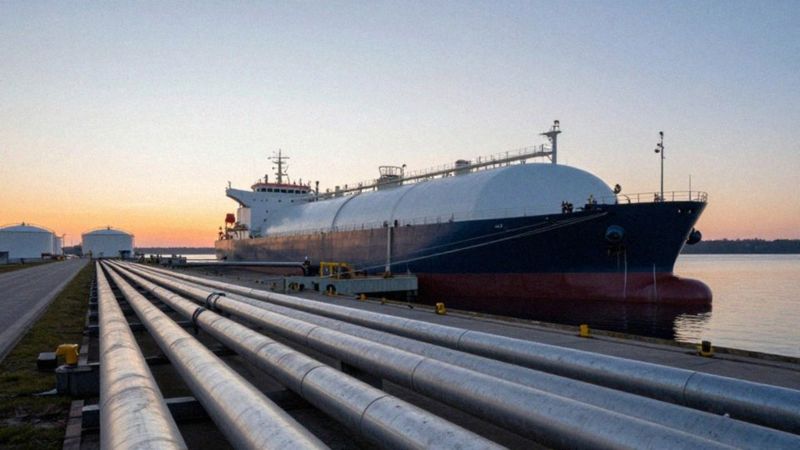

Jak wygląda infrastruktura i rynek LNG w Polsce?

Krajowa sieć LNG obejmuje:

• morskie terminale przeładunkowe,
• zbiorniki kriogeniczne,
• stacje regazyfikacyjne,
• rozbudowaną sieć rurociągów.

Coraz bardziej rozwija się też infrastruktura tankowania dla transportu drogowego i bunkrowania morskiego, a terminal w Świnoujściu znacząco poszerzył możliwości importowe i wzmocnił bezpieczeństwo energetyczne kraju. Rurociągi łączą porty z krajową siecią gazową oraz ze stacjami redukcyjnymi obsługującymi przemysł i lokalne sieci. W mniejszych zastosowaniach stosuje się cysterny kriogeniczne i mobilne regazyfikatory, które zapewniają elastyczne dostawy tam, gdzie brak stałej infrastruktury.

W portach rozwijane są terminale i punkty bunkrowania wspierające żeglugę oraz jednostki Ro‑Ro, a stacje LNG obsługują zakłady przemysłowe poza siecią oraz floty ciężarówek. Rynek obejmuje dostawy skroplonego gazu, handel hurtowy, logistykę i dystrybucję do odbiorców przemysłowych oraz sektora transportu. Na kształt krajowych cen i dostępność ładunków wpływają globalne dostawy LNG, liczone w setkach miliardów metrów sześciennych.

Rozwój rynku napędzają inwestycje kapitałowe, zmiany regulacyjne oraz cele transformacji ku gospodarce niskoemisyjnej, ale napotykane są też bariery — wysokie koszty inwestycji, długi proces uzyskiwania pozwoleń i potrzeba budowy rozległej infrastruktury. Dla przemysłu i ciepłownictwa LNG ma realny wpływ na koszty wytwarzania ciepła; konkurencyjne ceny paliwa i elastyczne schematy dostaw zwiększają jednocześnie dostępność paliwa dla transportu dalekobieżnego i bunkrowania statków.
