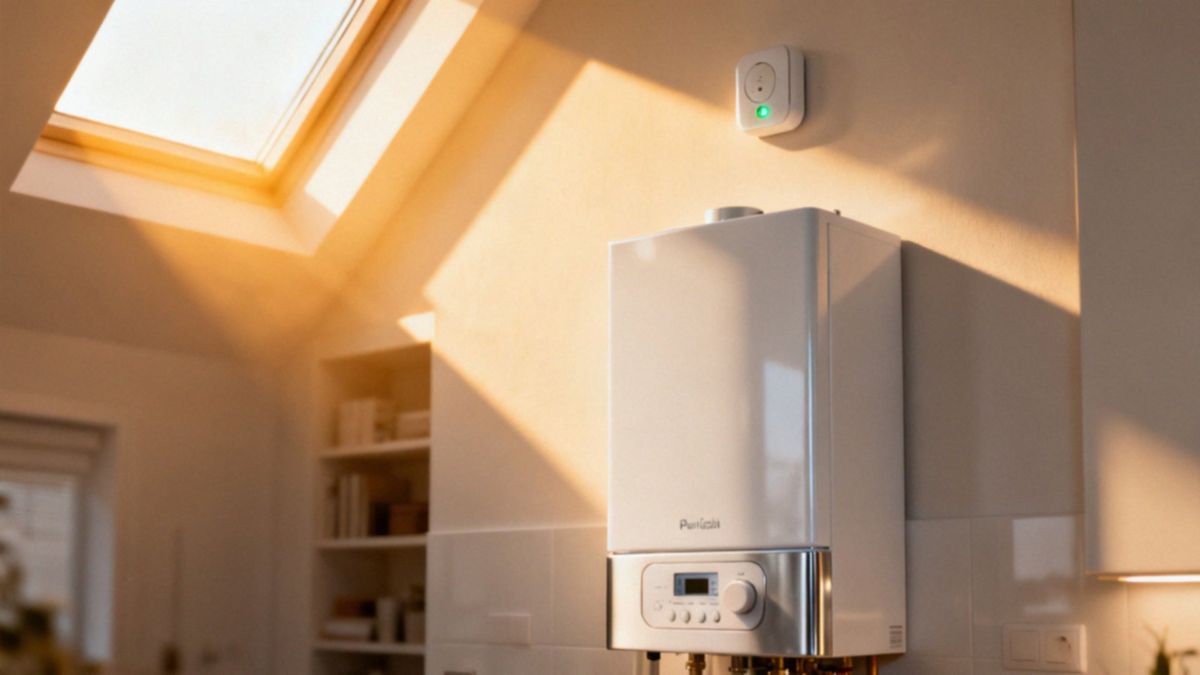

Jaki czujnik do pieca gazowego wybrać? Funkcje i montaż

Jaki czujnik do pieca gazowego wybrać?

Wybierając detektor, sprawdź najpierw zgodność z normami EN 50291-1, EN 50291-2 lub EN 50194 — to podstawowy warunek dla czujników obsługujących piece gazowe. Dla kotłów z otwartą komorą spalania priorytetem jest czujnik tlenku węgla (CO). Jeśli korzystasz z butli LPG, sięgnij po czujnik przeznaczony do wykrywania propanu i zamontuj go nisko, bo gaz ten jest cięższy od powietrza. Natomiast w instalacjach z gazem ziemnym (metan) urządzenie montuje się przy suficie, gdyż metan unosi się ku górze.

Na rynku są też urządzenia 2w1 i 3w1, które łączą detekcję CO, metanu i LPG — rozwiązanie praktyczne, zwłaszcza w ciasniejszych kotłowniach, gdzie jedna jednostka zwiększa bezpieczeństwo. Zwróć uwagę na typ sensora:

• elektrochemiczny dla CO daje dobrą dokładność i żywotność zazwyczaj 5–10 lat,
• detektory gazów palnych często korzystają z czujników półprzewodnikowych lub pellistorów, które zwykle działają 3–7 lat.

Wybieraj modele z funkcjami dodatkowymi:

• pamięcią alarmu,
• automatyczną autodiagnostyką,
• sygnalizacją niskiego stanu baterii.

Preferowane jest zasilanie sieciowe 230 V z awaryjną baterią — zapewnia to ciągłość pracy; natomiast czujniki wyłącznie bateryjne stosuj tam, gdzie brak możliwości podłączenia do sieci. Przydatne są też wyjścia przekaźnikowe lub możliwość integracji z systemem SSWiN oraz podłączenia elektrozaworu, co umożliwia automatyczne zamknięcie dopływu gazu w sytuacji niebezpiecznej. Alarm powinien być dobrze słyszalny (około 85 dB) i wsparty sygnalizacją świetlną; w modelach sieciowych dodatkowe powiadomienia w aplikacji zwiększają komfort i szybkość reakcji.

Przed zakupem zawsze sprawdź certyfikaty i dokumentację potwierdzającą zgodność z normami, a także datę produkcji sensora i warunki gwarancji — to wpływa na niezawodność i okres użytkowania. Dobór konkretnego modelu dopasuj do typu kotła:

• kocioł kondensacyjny z zamkniętą komorą wymaga czujnika CO w pomieszczeniach użytkowych,
• natomiast przy kotłach z otwartą komorą czujnik czadu powinien mieć pierwszeństwo.

Najlepszym wyborem będzie certyfikowany model 2w1 lub 3w1 z zasilaniem 230 V i baterią awaryjną, elektrochemicznym sensorem CO oraz możliwością podłączenia do SSWiN i elektrozaworu.

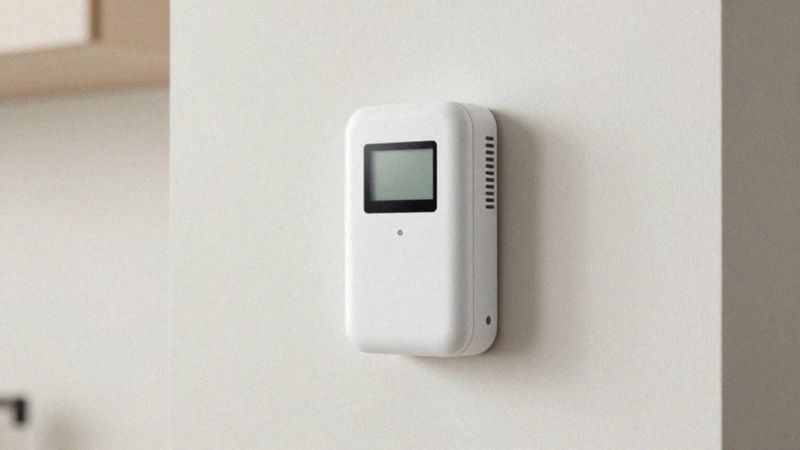

Jakie funkcje powinien mieć czujnik do pieca gazowego?

Zakres pomiarowy czujnika powinien obejmować stężenie CO w ppm — najczęściej 0–500 ppm — oraz wykrywać gazy palne, podawane jako procent DGW (LEL) lub procent objętości. Czujnik musi mieć odpowiednią czułość i ustalone progi alarmowe tak, by reagować szybko i pewnie. Powinien też umożliwiać oddzielne pomiary CO i gazów palnych (np. metanu czy propanu/LPG) z jasno określonym zakresem i dokładnością.

Przydatne są różne tryby alarmu zależne od poziomu:

• krótkotrwałe sygnały przy gwałtownym wzroście,
• długotrwałe alarmy przy umiarkowanym, ale utrzymującym się stężeniu.

Wyraźna sygnalizacja dźwiękowa i świetlna oraz czytelny interfejs użytkownika to podstawowe wymagania bezpieczeństwa. Wygodnym elementem jest przycisk testu do natychmiastowej weryfikacji działania urządzenia, a diody LED i sygnały okresowe powinny informować o bieżącym stanie pracy. Producent powinien podać parametry zasilania i przewidywaną żywotność urządzenia. W modelach bezprzewodowych istotny jest wskaźnik stanu baterii oraz tryb oszczędzania energii, który wydłuża czas pracy.

System diagnostyczny musi obejmować:

• autodiagnostykę,
• sygnalizację końca żywotności sensora,
• komunikaty serwisowe,
• informację o awarii modułu.

Rejestrowanie zdarzeń — pamięć alarmów z datami i godzinami — ułatwia analizę historii i szybką reakcję na powtarzające się problemy. Z punktu widzenia integracji, czujnik powinien oferować wyjścia przekaźnikowe lub styki beznapięciowe do podłączenia do systemu alarmowego lub elektrozaworu. Możliwość integracji z SSWiN lub BMS zwiększa funkcjonalność instalacji.

Dostępne są wersje przewodowe i bezprzewodowe, co daje elastyczność montażu. W zakresie łączności warto postawić na powiadomienia do aplikacji mobilnej lub systemu monitoringu — przez Wi‑Fi, Zigbee lub inne protokoły — aby skrócić czas reakcji. Kompatybilność ze smart home i inteligentnymi czujnikami pozwala na automatyczne działania, na przykład zamknięcie zaworu czy wysłanie zawiadomienia do odpowiednich służb.

Funkcje instalacyjne powinny obejmować opcję montażu zewnętrznego czujnika temperatury lub pomiaru temperatury wody w instalacji CO. Ważne są także zabezpieczenia przed sabotażem i łatwy dostęp do wymiany modułu sensora. Obudowa musi mieć odpowiedni stopień ochrony, szczególnie w wilgotnych kotłowniach. Dokumentacja techniczna powinna zawierać certyfikaty zgodności oraz dane o czułości czujnika i zalecanych okresach kalibracji/eksploatacji.

Dodatkową wartością są inteligentne algorytmy zmniejszające liczbę fałszywych alarmów — np. adaptacyjne progi detekcji i filtrowanie krótkotrwałych fluktuacji. Optymalna detekcja i dobra integracja z instalacją przekładają się ponadto na oszczędności — bezpieczniejsza i bardziej efektywna praca kotła może obniżyć koszty eksploatacji.

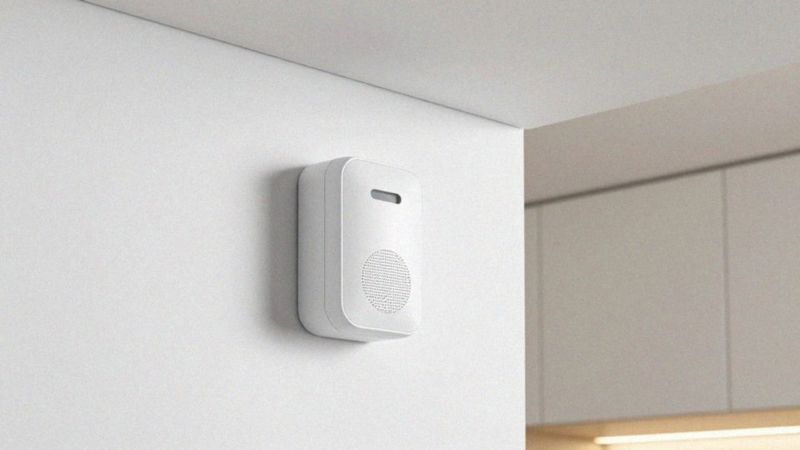

Jak działa czujnik czadu i gazu?

Elektrochemiczne ogniwo w detektorze zamienia reakcję tlenku węgla na sygnał elektryczny — natężenie prądu rośnie wraz ze stężeniem CO. Układ pomiarowy przelicza ten sygnał na ppm i porównuje z ustawionymi progami alarmowymi. Czujniki gazów palnych opierają się na dwóch głównych technologiach:

• pellistorach (katalitycznych "bead"),
• sensorach półprzewodnikowych.

Pellistor utlenia wykrywany gaz, co podnosi temperaturę elementu i zmienia jego rezystancję, natomiast sensor półprzewodnikowy reaguje zmianą przewodności warstwy tlenku metalu w obecności oparów. W urządzeniach 2w1 i 3w1 stosuje się oddzielne przetworniki dla czadu i gazu, dzięki czemu minimalizowane są wzajemne zakłócenia między kanałami pomiarowymi.

Otrzymany sygnał poddawany jest ocenie czasowo-stężeniowej — alarm może się uruchomić po osiągnięciu kilkudziesięciu ppm CO albo przy przekroczeniu około 15% DGW (LEL) dla mieszanin palnych; dłuższa ekspozycja na niższe stężenia też może wywołać reakcję urządzenia. Po przekroczeniu progu system generuje sygnał dźwiękowy i świetlny oraz załącza przekaźnik, który może zamknąć elektrozawór albo wysłać komunikat do systemu SSWiN.

Wersje sieciowe dodatkowo przesyłają powiadomienia do aplikacji mobilnej lub do systemu BMS, co skraca czas reakcji służb. Autodiagnostyka na bieżąco sprawdza dryft sensora, błędy układu i stan baterii; informacja o kończącej się żywotności wskazuje konieczność wymiany czujnika. Typowe okresy eksploatacji to:

• 5–10 lat dla sensorów elektrochemicznych,
• 3–7 lat dla pellistorów i sensorów półprzewodnikowych.

Niektóre modele wyposażone są w pompki próbkowania, co przyspiesza wykrywanie w pomieszczeniach o słabej cyrkulacji powietrza. Regularna kalibracja i test przyciskiem kontrolnym potwierdzają poprawność działania, a pamięć zdarzeń rejestruje daty i poziomy alarmów, umożliwiając późniejszą analizę wykryć.

Gdzie umieścić czujnik do pieca gazowego?

Czujnik czadu najlepiej zamontować w strefie oddychania — na wysokości około 150–180 cm nad podłogą. Odległość od pieca powinna wynosić mniej więcej 1–5 (maks. 6) m. Detektor gazu ziemnego instaluje się natomiast wysoko, 10–30 cm poniżej sufitu, zaś czujnik LPG/propan powinien znaleźć się nisko, 10–30 cm nad podłogą.

Unikaj montażu:

• bezpośrednio nad urządzeniami grzewczymi,
• nad kuchenką,
• w wnękach za szafkami.

Nie umieszczaj czujników przy kratkach wentylacyjnych ani tuż przy otwieranych oknach — silny przepływ powietrza i wentylacja mogą opóźniać wykrycie gazu. Ze względu na wilgoć lepiej też nie montować ich w łazienkach. Najlepsze miejsca to:

• kotłownie,
• kuchnie,
• pomieszczenia, w których stoją zbiorniki LPG.

W domach z wieloma pomieszczeniami warto mieć co najmniej jeden detektor w kotłowni oraz dodatkowe w sypialniach i w kuchni. Praktyczny przykład: czujnik czadu można zawiesić w korytarzu przy wejściu do sypialni, a czujnik gazu — wysoko na ścianie w kuchni.

Montaż powinien zapewniać łatwy dostęp do testowania i wymiany baterii — nie zakładamy urządzeń, które potem trudno obsługiwać. Przy stałych instalacjach rekomendowany jest czujnik przewodowy zasilany 230 V i baterią awaryjną, zwłaszcza w kotłowni. W modernizowanych obiektach dopuszczalne są rozwiązania bezprzewodowe.

Jeżeli detektory będą włączone do systemu SSWiN, trzeba objąć nimi strefy krytyczne i zaprojektować logikę alarmową — przykładowo dla kotłowni i przyległych pomieszczeń. W urządzeniach z pompą próbkowania punkt poboru umieszczaj blisko potencjalnego źródła wycieku, by zwiększyć skuteczność wykrywania.

Ważne: miejsce montażu nie może być przysłonięte osłonami, dekoracjami ani armaturą. Czujnik musi mieć swobodny dostęp do powietrza, żeby szybko i poprawnie zareagować.

Czy potrzebny jest czujnik temperatury przy piecu gazowym?

Czujnik temperatury znacząco usprawnia pracę kotła, zwłaszcza kondensacyjnego, bo pozwala lepiej sterować procesem grzewczym. Monitorując temperaturę wody w instalacji, a szczególnie temperaturę powrotu, można utrzymać ją poniżej około 55°C — to zwiększa kondensację spalin i poprawia sprawność urządzenia. Zewnętrzny czujnik używany w regulacji pogodowej przy prawidłowej konfiguracji sterownika potrafi obniżyć zużycie paliwa nawet o 5–15%.

Trzeba jednak pamiętać, że taki czujnik nie zastąpi detektorów tlenku węgla ani czujników gazu; bezpieczeństwo wymaga oddzielnych urządzeń. Stały nadzór nad temperaturą pracy ułatwia szybko wykryć przegrzewanie instalacji i pozwala sterownikowi automatycznie wyłączać lub załączać obiegi.

Przy wyborze czujnika warto sprawdzić:

• zakres temperatur pracy — typowe czujniki zewnętrzne działają od -30°C do +80°C,
• czujniki do pomiaru wody w instalacji CO powinny wytrzymać do 120°C,
• odporność na wilgoć oraz stopień ochrony obudowy (np. IP54–IP65),
• kompatybilność ze sterownikami oznaczająca obsługę interfejsów takich jak NTC, PT100/PT1000, 0–10 V lub 4–20 mA,
• zasilanie może być pasywne lub aktywne.

Najlepiej mierzyć temperaturę zarówno na zasilaniu, jak i na powrocie instalacji, a dodatkowo zamontować zewnętrzny czujnik na elewacji — wtedy sterownik wykorzysta oba sygnały do dokładniejszej regulacji. Takie podejście poprawia komfort cieplny i przekłada się na oszczędności na rachunkach, pod warunkiem regularnego sprawdzania działania czujników i zgodności ich sygnałów z dokumentacją sterownika.

Jak reagować na alarm czujnika przy piecu?

Jeśli to możliwe, wyłącz urządzenia spalające paliwo i odetnij dopływ gazu — ręcznym zaworem lub elektrozaworem. Otwórz okna i drzwi, żeby przewietrzyć pomieszczenia, i natychmiast ewakuuj domowników oraz zwierzęta; policz wszystkich na zewnątrz.

Nie używaj otwartego ognia ani urządzeń elektrycznych — unikaj włączania lub wyłączania przełączników. Z bezpiecznego miejsca powiadom służby gazowe, serwis kotłów lub kominiarski. Jeżeli alarm dotyczy tlenku węgla (CO), natychmiast opuść budynek. Wezwij pomoc medyczną, gdy pojawią się objawy zatrucia:

• ból głowy,
• zawroty,
• nudności,
• utrata przytomności.

Trzymaj się z daleka od miejsca podejrzenia nieszczelności i nie wracaj do pomieszczenia, dopóki fachowcy nie potwierdzą, że jest bezpiecznie. Po zabezpieczeniu miejsca sprawdź pamięć alarmu urządzenia — zanotuj stężenia i czas zdarzeń. Skorzystaj z diagnostyki czujnika: zapisz kod błędu lub numer alarmu, aby przekazać te informacje serwisowi. Zleć kontrolę instalacji i usunięcie nieszczelności wykwalifikowanemu serwisowi, a w razie potrzeby ponownie skontaktuj się ze służbami gazowymi.

Regularnie przeglądaj instalację i testuj czujnik gazu — najlepiej raz w miesiącu. Taka konserwacja zmniejszy ryzyko fałszywych alarmów i skróci czas reakcji w sytuacji awaryjnej.

Jak często sprawdzać i serwisować czujnik do pieca gazowego?

Testuj alarm przynajmniej raz w miesiącu. Podczas próby sprawdź:

• dźwięk,
• świecące diody,
• komunikaty pamięci alarmów,
• obudowę pod kątem uszkodzeń,
• sygnalizację stanu baterii.

Notuj daty kontroli — ułatwi to śledzenie działania urządzenia i historię serwisową. Wymieniaj baterie zgodnie z wskazówkami producenta; wiele modeli sygnalizuje konieczność wymiany z pewnym wyprzedzeniem. W urządzeniach zasilanych sieciowo kontroluj zarówno napięcie 230 V, jak i baterię awaryjną przy każdej rutynowej kontroli.

Kalibrację sensora oraz przegląd techniczny wykonuj według instrukcji producenta, bo częstotliwość zależy od konkretnego modelu i typu czujnika. Terminy kalibracji wynikają też z wymagań producenta i obowiązujących norm (np. EN 50291‑1, EN 50291‑2, EN 50194).

Żywotność sensora i ogólny okres eksploatacji urządzenia zwykle mieści się w przedziale 3–10 lat, w zależności od zastosowanej technologii; po upływie tego czasu należy wymienić detektor lub moduł sensora.

Przeglądy instalacji grzewczej i serwis kotła wykonuj co najmniej raz w roku — usługi kominiarskie zmniejszają ryzyko niepełnego spalania i pomagają monitorować poziom CO. Podczas takich wizyt warto też zamówić profesjonalną diagnostykę czujnika.

Jeżeli czujniki są częścią systemu bezprzewodowego, przy każdym miesięcznym teście sprawdzaj połączenie i poprawność powiadomień. W razie częstych alarmów lub podejrzenia uszkodzenia skontaktuj się z serwisem producenta albo akredytowanym punktem kalibracji. Przy każdej większej naprawie lub wymianie urządzenia weryfikuj zgodność instalacji z normami bezpieczeństwa i dokumentacją techniczną.
