Jak ustawiać panele fotowoltaiczne? Optymalne kierunki i kąty nachylenia
Optymalne ustawienie paneli fotowoltaicznych to klucz do maksymalizacji wydajności Twojej instalacji. Jak ustawiać panele fotowoltaiczne, by czerpać z nich pełnię korzyści? Odpowiednia orientacja na południe oraz kąt nachylenia w przedziale 30-40 stopni mogą znacząco zwiększyć produkcję energii. Jednak to nie wszystko — należy również unikać przeszkód rzucających cień i dobrze zaplanować umiejscowienie modułów. Dowiedz się, jak zrealizować to w praktyce i jakie czynniki mają największy wpływ na efektywność Twojego systemu fotowoltaicznego.
- Jak ustawiać panele fotowoltaiczne?
- Jaki kierunek ustawienia paneli fotowoltaicznych wybrać?
- Jaki kąt nachylenia paneli fotowoltaicznych wybrać?
- Jak ograniczyć zacienienie paneli fotowoltaicznych?
- Jak ustawić panele na dachu płaskim?
- Jak ustawić panele fotowoltaiczne na gruncie?
- Jakie formalności trzeba zgłosić przy instalacji fotowoltaicznej?
Jak ustawiać panele fotowoltaiczne?
Kluczem do wysokiej wydajności fotowoltaiki jest takie ustawienie paneli, by promienie słoneczne padały na nie pod kątem prostym. W naszej szerokości geograficznej optymalnym kierunkiem pozostaje południe, pozwalające wycisnąć z instalacji maksimum energii w skali roku, przy nachyleniu modułów rzędu 30-40 stopni. Równie istotne jest wyeliminowanie przeszkód rzucających cień, takich jak:
- komin,
- korony drzew,
- sąsiednie budynki.
Te elementy potrafią drastycznie obniżyć uzyski, dlatego projektanci przykładają tak dużą wagę do właściwego rozmieszczenia paneli, by te nie zasłaniały się nawzajem. Jeśli jednak priorytetem jest autokonsumpcja, warto rozważyć orientację wschód-zachód, która pozwala efektywniej korzystać z prądu zarówno rano, jak i po południu.
Nie można zapominać o trwałości systemu. Solidny montaż z uwzględnieniem nośności dachu oraz profesjonalne kotwienie to absolutna konieczność, szczególnie w obliczu silnych wiatrów czy zalegającego śniegu. Podobnie kwestia okablowania – przemyślane prowadzenie przewodów AC i DC zminimalizuje straty napięcia, podnosząc żywotność inwestycji.
W przypadku systemów naziemnych elastyczność dają stelaże z regulacją kąta, pozwalające precyzyjnie dostroić azymut do lokalnych warunków. Całość opiera się oczywiście na odpowiednio dobranym inwerterze, który stanowi serce systemu. Aby jednak wszystko działało zgodnie z założeniami, rzetelna analiza nasłonecznienia wykonana przed montażem to absolutna podstawa.
Jaki kierunek ustawienia paneli fotowoltaicznych wybrać?
| Kierunek ustawienia | Efektywność produkcji energii | Dodatkowe uwagi |
|---|---|---|
| Południe | Najlepsze uzyski energii | Produkcja energii przez cały dzień |
| Wschód lub Zachód | Niższa o 10-15% niż na południe | Ustawienie wschód-zachód |
| Północ | Brak produkcji energii | Nie powinno się ustawiać |
Jeśli zależy Ci na uzyskaniu jak najlepszych wyników produkcji energii, skierowanie paneli na południe pozostaje bezkonkurencyjnym rozwiązaniem. Choć ustawienie modułów w stronę wschodu lub zachodu wiąże się z 10–15-procentowym spadkiem wydajności względem południowej ekspozycji, ma też swoje istotne atuty. Taki układ pozwala lepiej rozłożyć generowanie prądu w czasie, wspierając autokonsumpcję w godzinach porannych i popołudniowych, gdy zazwyczaj najbardziej potrzebujemy energii.
Zdecydowanie odradza się natomiast wybór kierunku północnego, który potrafi obniżyć uzysk nawet o połowę. Dobierając odpowiednią orientację, warto wyjść poza teoretyczne założenia i wziąć pod uwagę lokalną charakterystykę terenu, w tym potencjalne zacienienia generowane przez okoliczne obiekty. Profesjonalne symulacje pozwalają precyzyjnie wyważyć proporcje między maksymalną sprawnością instalacji a faktycznym zapotrzebowaniem energetycznym budynku.
Projektując system, trzeba również pamiętać o kwestiach technicznych, takich jak:
- wytyczne planistyczne,
- odległość od transformatora.
Dlatego też ostateczny kształt instalacji powinien być zawsze wypadkową wnikliwej analizy dostępnej powierzchni dachu lub gruntu.
Jaki kąt nachylenia paneli fotowoltaicznych wybrać?
| Kierunek ustawienia | Zalecany kąt nachylenia | Dodatkowe informacje |
|---|---|---|
| Południe | 30-40° | Najlepsze uzyski energii w Polsce |
| Południowy wschód lub południowy zachód | 25-55° | Dobra efektywność |
| Wschód lub zachód | 25-40° | Efektywność niższa o 10-15% |
| Na gruncie | 35° | Umożliwia elastyczność montażu |
W polskich warunkach klimatycznych najlepsze roczne uzyski z fotowoltaiki osiągniemy, montując panele pod kątem od 30 do 40 stopni z ekspozycją na południe. W systemach naziemnych najczęściej spotykanym standardem jest 35 stopni, co stanowi doskonały kompromis dla wysokiej wydajności. Jeśli jednak dysponujemy dachem skierowanym na południowy wschód lub zachód, optymalny zakres nachylenia rozszerza się do 25–55 stopni, natomiast dla orientacji czysto wschodniej lub zachodniej wynosi on od 25 do 40 stopni.
Warto pamiętać o kwestiach eksploatacyjnych:
- minimalne nachylenie rzędu 6 stopni jest niezbędne, by opady deszczu mogły skutecznie samoistnie czyścić moduły z kurzu i śniegu,
- bardziej strome ustawienie paneli wyraźnie podnosi produkcję energii zimą,
- mniejsze nachylenie lepiej sprawdza się latem.
W sytuacjach, gdy ukształtowanie terenu jest wymagające, konieczne bywa precyzyjne niwelowanie konstrukcji wsporczych. Dla najbardziej wymagających użytkowników ciekawym rozwiązaniem są trackery, które automatycznie zmieniają położenie modułów tak, aby promienie słoneczne padały na ogniwa pod kątem prostym przez cały dzień. Ostateczną decyzję warto podjąć w oparciu o specyfikę swojej lokalizacji oraz priorytety – czy zależy nam na równomiernym uzysku, czy maksymalizacji produkcji w konkretnym sezonie.
Jak ograniczyć zacienienie paneli fotowoltaicznych?
Wyeliminowanie obiektów rzucających cień to najprostsza droga do zwiększenia uzysku energii z fotowoltaiki, gdyż każda przeszkoda generuje kosztowne straty. Kluczem do optymalnego projektu jest precyzyjna analiza nasłonecznienia, uwzględniająca nie tylko pobliskie drzewa, ale także kominy i architekturę sąsiednich budynków.
W systemach naziemnych musimy zadbać o to, by przednie rzędy modułów nie zasłaniały tych znajdujących się za nimi. Montaż dolnych krawędzi paneli na wysokości od 50 do 80 cm nad gruntem to sprawdzona metoda – taka przestrzeń nie tylko poprawia wentylację ogniw, ale także ogranicza gromadzenie się warstwy śniegu.
Jeśli teren jest problematyczny, warto sięgnąć po technologię MLPE, czyli optymalizatory mocy lub mikroinwertery. Dzięki nim zacienienie pojedynczego elementu nie paraliżuje pracy całego układu, co pozwala zachować wysoką efektywność instalacji.
W miejscach o słabszym nasłonecznieniu ciekawą alternatywą są trackery, które automatycznie podążają za ruchem słońca. Pamiętajmy również o zmienności warunków w ciągu roku. Projektując rozmieszczenie paneli, bierzemy pod uwagę zimowe miesiące, kiedy słońce operuje pod znacznie niższym kątem.
Regularne przycinanie odrostów roślinności oraz unikanie cienia rzucanego przez rury wentylacyjne to drobne kroki, które w skali roku przekładają się na odczuwalnie wyższą produkcję prądu.
Jak ustawić panele na dachu płaskim?
Montaż instalacji fotowoltaicznej na płaskim dachu zaczyna się od wnikliwej analizy nośności konstrukcji. To fundamentalny etap, który determinuje nie tylko sposób mocowania paneli, ale także wyznacza bezpieczne limity obciążenia. Standardowo moduły montuje się na specjalnych stelażach, ustawiając je pod kątem od 25 do 40 stopni w stronę południową. Kluczowe jest przy tym zachowanie odpowiednich odstępów między rzędami, co chroni instalację przed wzajemnym zacienianiem, szczególnie zimą, gdy słońce wędruje nisko nad horyzontem.
Stabilność systemu osiąga się najczęściej na dwa sposoby:
- dociążenie konstrukcji bloczkami betonowymi lub płytami, czyli tzw. balastowanie,
- wykonując kotwienie mechaniczne bezpośrednio do stropu.
Niezależnie od wybranej metody, niezbędne jest przygotowanie dokumentacji technicznej potwierdzającej odporność konstrukcji na silne podmuchy wiatru. Jeśli kotwienie jest niemożliwe, rozwiązaniem mogą być lekkie stelaże wkręcane, jednak w każdym przypadku obligatoryjna jest weryfikacja stanu technicznego pokrycia dachowego, by uniknąć kosztownych usterek.
Równie istotna jest staranna organizacja okablowania. Przewody prądu stałego powinny być odseparowane od linii prądu zmiennego i umieszczone w dedykowanych korytach, co trwale zabezpiecza je przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Gdy dysponujemy ograniczoną przestrzenią, dobrym pomysłem jest zastosowanie układu wschód-zachód, który pozwala na gęstsze rozmieszczenie modułów. Pamiętaj, aby każdą realizację przeprowadzić zgodnie z miejscowym planem zagospodarowania przestrzennego i dopełnić wymaganych formalności zgłoszeniowych.

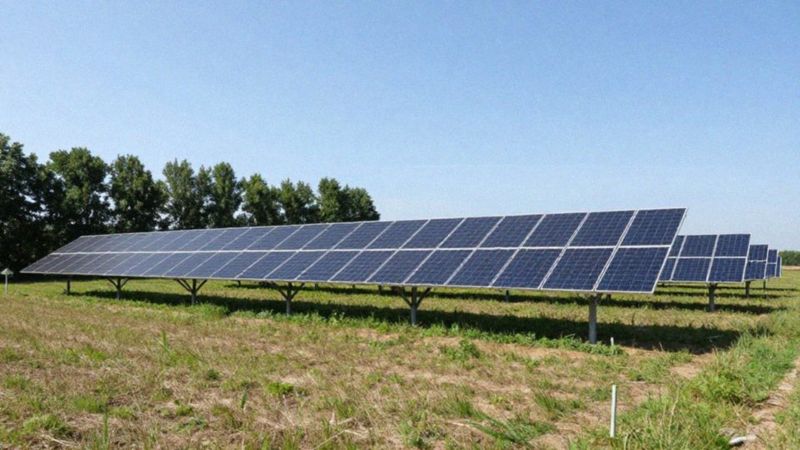

Jak ustawić panele fotowoltaiczne na gruncie?
Prawidłowy montaż instalacji fotowoltaicznej na gruncie zaczyna się od gruntownego przygotowania terenu. Punktem wyjścia musi być analiza warunków geotechnicznych, która pozwoli nam ocenić nośność podłoża i dobrać właściwą metodę stabilizacji. Jeśli trafimy na miękki grunt, konieczne okaże się betonowanie słupów, co zagwarantuje konstrukcji solidne zakotwienie.
Projektując rozkład modułów, zadbajmy o odpowiednie odstępy między rzędami. Dzięki temu unikniemy nawzajem zacieniających się paneli, co jest szczególnie istotne w okresie zimowym, gdy słońce operuje niżej. Optymalną wydajność w skali roku osiągniemy, ustawiając ogniwa pod kątem 35 stopni. Takie rozwiązanie nie tylko poprawia efektywność pracy, ale i ułatwia precyzyjne wypoziomowanie całej konstrukcji.
Nie zapominajmy o korzyściach płynących ze swobodnej cyrkulacji powietrza wokół paneli – naturalne chłodzenie znacząco podnosi sprawność instalacji. Prowadząc trasę kablową, należy koniecznie użyć przewodów dedykowanych dla systemów PV, układanych w ziemi według obowiązujących norm bezpieczeństwa. Wybór kabli o przekroju 4–6 mm² pozwoli skutecznie ograniczyć straty przesyłowe.
Choć instalacje naziemne wiążą się z większymi kosztami przygotowania placu, solidnie wykonane prace ziemne i precyzyjne kotwienie są inwestycją, która zaprocentuje wieloletnią trwałością całego systemu.
Jakie formalności trzeba zgłosić przy instalacji fotowoltaicznej?
Uruchomienie własnej instalacji fotowoltaicznej to wyzwanie wymagające ścisłego przestrzegania prawa energetycznego. Wszystko zaczyna się od weryfikacji miejscowego planu zagospodarowania przestrzennego – to niezbędny krok, by upewnić się, że inwestycja nie koliduje z lokalnymi wytycznymi architektonicznymi czy odległościami od granic działki.
W przypadku popularnych mikroinstalacji o mocy do 50 kW najważniejszym zadaniem jest poprawne zgłoszenie systemu do operatora sieci dystrybucyjnej. Proces przyłączeniowy składa się z kilku etapów:
- składasz wniosek o przyłączenie, co inicjuje techniczną weryfikację,
- musisz zadbać o dokumentację projektową: plan montażu, analizę nośności dachu lub, w przypadku konstrukcji naziemnych, badania geotechniczne fundamentów,
- ostatnim ogniwem są odbiory końcowe, które potwierdzają bezpieczeństwo instalacji i sprawdzają zgodność z normami, w tym prawidłowe okablowanie oraz ochronę odgromową.
Systemy o większej skali przekraczające 50 kW wymagają już pozwolenia na budowę oraz spełnienia surowszych wymogów prawnych. Niezależnie od mocy, zawsze warto gromadzić certyfikaty zastosowanych komponentów, co znacznie upraszcza późniejsze rozliczenia.
Jeśli chcesz mieć pewność, że wszystko przebiegnie sprawnie, postaw na usługi instalatora z oficjalnym Certyfikatem OZE. Fachowiec zadba o kompletność formalności, dzięki czemu unikniesz zbędnych opóźnień, a Twój system będzie od pierwszego dnia działać bezpiecznie i wydajnie, pozwalając w pełni czerpać zyski z autokonsumpcji.
