Panele PV — jakie mają wymiary i jak wpływają na instalację?

Jakie są standardowe wymiary paneli PV?

Standardowy panel fotowoltaiczny stosowany w domach mierzy zazwyczaj 1,8 m długości i 1,1 m szerokości. Na rynku znajdziemy jednak spore rozbieżności – producenci oferują moduły o długości od 1680 do 1860 mm oraz szerokości w przedziale 900–1130 mm. Przekłada się to na powierzchnię pojedynczego elementu rzędu 1,7–2,6 m². Wymiary rosną wraz z wydajnością urządzenia. Modele generujące 450–500 W często przybierają formę przekraczającą 2,1 m długości. Z kolei najpotężniejsze jednostki o mocy 600–700 W to już konstrukcje kolosalne, mierzące ponad 2,3 m wysokości i do 1,3 m szerokości.

Jeśli chodzi o grubość, tu standard wyznacza rama, najczęściej o przekroju 30 lub 35 mm. Dla osób dysponujących ograniczonym miejscem na dachu producenci przygotowali alternatywy, takie jak mniejsze moduły mierzące od 1,35 do 1,47 m. Istnieją też miniaturowe rozwiązania o mocy 50–120 W, których długość rzadko przekracza 1,2 m. Pamiętaj jednak, że ze względu na różnice technologiczne między markami, wymiary mogą wahać się o 5–10 cm. Z tego względu przed zakupem warto zawsze zweryfikować specyfikację techniczną wybranego modelu w warunkach STC.

Przeczytaj teżJak ustawiać panele fotowoltaiczne? Optymalne kierunki i kąty nachylenia

Jak wymiary paneli zależą od mocy i liczby ogniw?

Gabaryty modułu fotowoltaicznego wynikają bezpośrednio z liczby oraz wymiarów zastosowanych ogniw. Dla zobrazowania różnicy, typowy panel z 60 ogniwami mierzy zazwyczaj około 1,7 metra wysokości, podczas gdy jego odpowiednik zbudowany z 72 ogniw nierzadko przekracza 1,9 metra.

Współczesna produkcja skupia się na zwiększaniu mocy dzięki większej powierzchni czynnej ogniw, co widać szczególnie w standardach:

• M6,
• M10,
• M12.

Równie istotną rolę odgrywa technologia half-cut, która poprzez podział ogniw na mniejsze sekcje skutecznie ogranicza straty rezystancyjne, pozwalając przy tym zachować kompaktową budowę urządzenia. W poszukiwaniu jeszcze wyższej wydajności, branża chętnie sięga po rozwiązania PERC oraz TOPCon. Pozwalają one znacząco podnieść moc z metra kwadratowego bez konieczności drastycznego zwiększania wymiarów całego modułu.

Producentom stawia to jednak konkretne wyzwania – muszą oni balansować między liczbą ogniw w układzie szeregowym, która wpływa na napięcie, a rozmiarem samych ogniw determinującym natężenie prądu zwarciowego. Dziś sprawność instalacji staje się priorytetem, pozwalając wycisnąć więcej energii z tej samej powierzchni dachu. Warto przy tym pamiętać, że dążenie do wysokiej mocy nominalnej często wiąże się dziś nie z dodawaniem kolejnych ogniw, lecz z ich powiększaniem do formatu M10 czy M12.

Jak obliczyć liczbę paneli na dachu, uwzględniając wymiary?

Planowanie instalacji fotowoltaicznej zaczyna się od precyzyjnego wymierzenia dachu. Kluczowe jest nie tylko uwzględnienie łącznej powierzchni, ale także wyeliminowanie miejsc zajętych przez:

• okna,
• kominy,
• obszary stale zacienione.

Pamiętaj, że wokół modułów oraz przy krawędziach połaci niezbędne są marginesy techniczne, które zapewnią odpowiednią wentylację i bezpieczeństwo konstrukcji. Kiedy już wiesz, ile faktycznie miejsca masz do dyspozycji, przejdź do wyboru konkretnych paneli. Standardowe modele o mocy 300W zajmują zazwyczaj około 1,65 m², natomiast mocniejsze jednostki 350W wymagają już około 2 m² przestrzeni. Przekłada się to na konkretną konfigurację – przykładowo, instalacja o mocy 5 kWp będzie potrzebowała:

• siedemnastu słabszych modułów,
• piętnastu tych o większej wydajności.

Warto pamiętać, że geometria dachu dyktuje warunki gry. Na skomplikowanych, nieregularnych powierzchniach zdecydowanie lepiej sprawdzają się mniejsze ogniwa. Ostateczny uzysk energii pozostaje jednak ściśle powiązany z nachyleniem połaci oraz jej orientacją względem stron świata. Aby uniknąć błędów w szacunkach, najlepiej posłużyć się profesjonalnym kalkulatorem, który poza wymiarami samych paneli weźmie pod uwagę lokalną specyfikę nasłonecznienia. Ostatecznie liczba ogniw to wypadkowa Twoich potrzeb energetycznych, fizycznych ograniczeń dachu oraz sprawności wybranych komponentów.

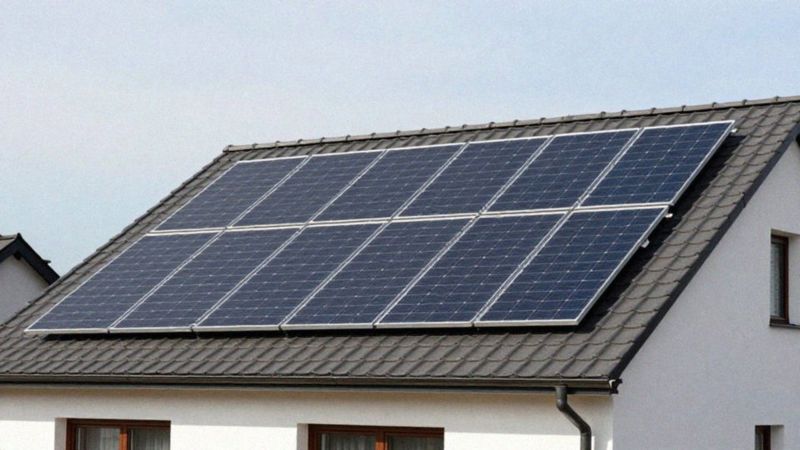

Ile powierzchni potrzebuje instalacja 5 kWp?

Montaż instalacji fotowoltaicznej o mocy 5 kWp wymaga zazwyczaj wygospodarowania od 20 do 35 metrów kwadratowych powierzchni dachu. W obliczeniach przyjmuje się standardowy przelicznik wynoszący około 6–7 m² na każdy kilowat mocy, choć ostateczny wynik zależy od parametrów konkretnych modułów.

Jeśli zdecydujesz się na popularne panele o mocy 300W, będziesz potrzebować około 17 sztuk, co przełoży się na 28–30 m² pokrycia. Wybór wydajniejszych urządzeń, takich jak panele 350W, pozwala zmniejszyć tę liczbę do 15 modułów, ograniczając zajmowaną przestrzeń do około 25–28 m². Z kolei nowsze rozwiązania, jak panele o mocy 450W lub nawet 500W, charakteryzują się większymi rozmiarami, ale dzięki swojej wysokiej sprawności pozwalają efektywniej zagospodarować dostępną powierzchnię.

Przeczytaj teżMoc jednego panelu fotowoltaicznego — co musisz wiedzieć?

W praktyce za kluczowy wskaźnik uznaje się wydajność modułów, która oscyluje w granicach 18–20%. Planując rozmieszczenie ogniw, nie można zapomnieć o zachowaniu odpowiednich odstępów między rzędami, niezbędnych dla sprawnej wentylacji i bezpieczeństwa podczas prac montażowych.

W przypadku dachów o skomplikowanych kształtach lub miejscach narażonych na zacienienie, warto skorzystać z pomocy specjalisty lub zaawansowanego kalkulatora. Takie narzędzia pozwalają nie tylko precyzyjnie wymiarować instalację, ale także ocenić techniczne aspekty konstrukcji, w tym nośność dachu oraz jego optymalne nachylenie.

Czy wymiary paneli wpływają na cenę?

Wymiary fizyczne modułów fotowoltaicznych to jeden z najważniejszych czynników decydujących o budżecie całej inwestycji. Ostateczny rachunek zależy nie tylko od ceny za jeden wat mocy, ale przede wszystkim od optymalnego wykorzystania dostępnej przestrzeni. Panele o dużej mocy, rzędu 500–600 W, zazwyczaj pozwalają skuteczniej obniżyć koszt instalacji w przeliczeniu na kWp. Wynika to z faktu, że obsługa mniejszej liczby komponentów znacząco ogranicza wydatki na okablowanie oraz skraca czas potrzebny ekipie na montaż.

Warto przy tym pamiętać, że to właśnie cena za Wp, a nie sam koszt jednostkowy pojedynczego modułu, stanowi kluczowy wskaźnik ekonomiczny. Choć mniejsze panele są tańsze w zakupie, finalnie generują wyższe koszty robocizny, gdyż ich montaż na dachu wymaga większego nakładu pracy. Mimo to, w nietypowych czy bardzo ograniczonych przestrzeniach, mniejsze wymiary mogą okazać się strzałem w dziesiątkę, pozwalając na precyzyjne zagospodarowanie każdej połaci.

Przeczytaj teżJak dobrać ogniwa fotowoltaiczne? Praktyczny przewodnik dla inwestorów

Logistyka i specyfika montażu zawsze mocno rzutują na wycenę. Bardzo duże moduły wymuszają niekiedy zastosowanie niestandardowych stelaży lub wzmocnień konstrukcji balastowej, co podnosi wydatek inwestycyjny. Dodatkowo należy brać pod uwagę potencjalnie wyższe opłaty za transport i magazynowanie wykraczające poza standardowe wymiary.

Aby rzetelnie ocenić opłacalność przedsięwzięcia, nie wystarczy spojrzeć na kwotę na fakturze. Niezbędna jest analiza uwzględniająca długofalowe aspekty, takie jak:

• prognozowana degradacja ogniw,
• okres gwarancyjny dla technologii takich jak PERC lub TOPCon.

Rzetelne zestawienie finansowe powinno zawsze sumować cenę modułów, koszt konstrukcji, robociznę oraz perspektywiczne uzyski energetyczne, których możemy się spodziewać przez lata pracy systemu.

Czy waga paneli fotowoltaicznych obciąży dach?

Przed rozpoczęciem montażu fotowoltaiki konieczne jest sprawdzenie wytrzymałości konstrukcji dachu. Standardowy moduł waży zazwyczaj od 18 do 34 kg, co oznacza, że na każdy metr kwadratowy przypada około 9–25 kg dodatkowego ciężaru. Przykładowo, popularny panel o mocy 500W to już obciążenie rzędu 24 kg. Pamiętaj, że do tej sumy trzeba doliczyć również wagę systemu montażowego, czyli szyn, śrub i reszty akcesoriów.

Techniczna analiza powinna zestawić tak wyliczone obciążenie z wartościami dopuszczalnymi, które znajdziesz w dokumentacji budowlanej obiektu. Nie zapomnij przy tym o czynnikach zewnętrznych, takich jak:

• zalegający śnieg,
• siła wiatru,
• ciężar serwisantów wchodzących na dach.

Szczególnej uwagi wymagają systemy balastowe stosowane na obiektach płaskich, ponieważ stanowią one stałe i znaczące dociążenie powierzchni. Jeśli nośność dachu okazuje się niewystarczająca, warto poszukać alternatyw. Dobrym rozwiązaniem bywa:

• zamiana standardowych paneli na lżejsze odpowiedniki monokrystaliczne typu thin-frame,
• modyfikacja rozstawu konstrukcji nośnej.

Gdy budynek zupełnie nie radzi sobie z dodatkowym ciężarem, najlepszą opcją pozostaje montaż na gruncie, co całkowicie eliminuje ingerencję w strukturę dachu. Kluczowym wsparciem w takim procesie jest zawsze opinia inżyniera budowlanego. Profesjonalna ekspertyza pozwala nie tylko uniknąć niebezpiecznego przeciążenia, ale także zapewnia długoletnią trwałość zarówno instalacji, jak i samego pokrycia dachowego.
