Jaki kabel do pompy ciepła 12 kW? Wybór, przekrój i zabezpieczenia

Jaki kabel do pompy ciepła 12 kW?

Zasilanie pompy ciepła o mocy 12 kW wymaga instalacji trójfazowej, opartej na przewodzie pięciożyłowym. Standardowo do tego celu wykorzystuje się przekrój 5x4 mm², który w większości domowych zastosowań gwarantuje stabilne działanie urządzenia. Warto jednak pamiętać, że parametry kabla muszą być dostosowane do dystansu od rozdzielnicy – jeśli trasa zasilająca przekracza 30–40 metrów, rozsądniejszym wyborem będzie użycie przewodów 5x6 mm² lub nawet 5x10 mm².

Wybierając okablowanie do pracy na zewnątrz, należy sięgnąć po modele odporne na promieniowanie UV oraz zmienne warunki atmosferyczne, takie jak:

• YKY,
• H07RN-F.

Kluczowe jest, aby izolacja wykonana była z wytrzymałych materiałów, np. polietylenu sieciowanego lub gumy etylenowo-propylenowej. Pamiętaj, że projekt instalacji musi uwzględniać nie tylko specyficzne wymagania producenta pompy, ale również prąd rozruchowy sprężarki. Z punktu widzenia bezpieczeństwa, zasilanie pompy powinno stanowić wydzielony obwód w rozdzielnicy głównej i być podłączone na stałe, z pominięciem gniazd wtyczkowych.

Choć standardowy przewód YDYp sprawdzi się wewnątrz budynku, każde połączenie warto skonsultować z elektrykiem posiadającym odpowiednie uprawnienia. Fachowiec nie tylko zweryfikuje impedancję pętli zwarcia, ale także dobierze właściwe zabezpieczenia nadprądowe i różnicowoprądowe, dopasowane do znamionowych parametrów sprzętu. W miejscach szczególnie narażonych na wilgoć, gdzie wymagana jest wyższa odporność mechaniczna i szczelność, należy stosować specjalistyczne rozwiązania typu:

• YKXS,
• YKOK.

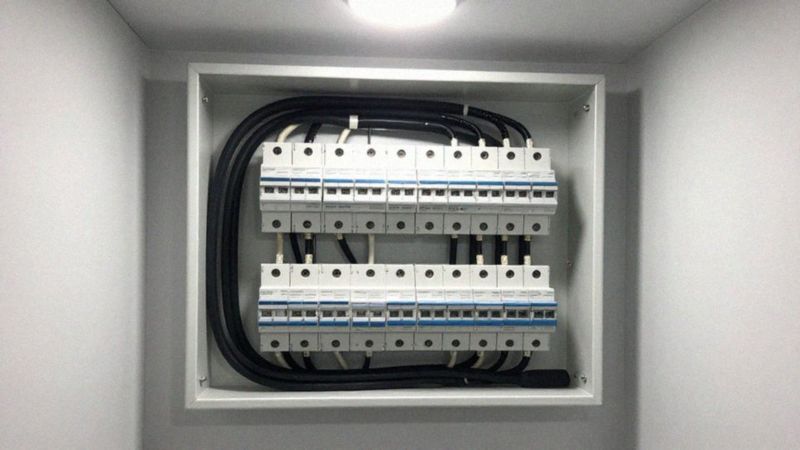

Jak dobrać przekrój kabla: 6 czy 4 mm²?

Wybór właściwego przekroju przewodu – 4 mm² czy 6 mm² – to przede wszystkim kwestia dopuszczalnego spadku napięcia na dystansie od rozdzielnicy do pompy ciepła. Jeśli trasa nie przekracza 30 metrów, standardowy kabel 4 mm² w zupełności wystarczy, efektywnie ograniczając straty energii. Schody zaczynają się przy dłuższych instalacjach. Gdy dystans przekracza 30 metrów, przejście na 6 mm² staje się koniecznością.

Taki wybór nie tylko poprawia efektywność pracy urządzenia dzięki stabilniejszemu napięciu, ale również eliminuje ryzyko przegrzewania się żył podczas rozruchu. Planując instalację, trzeba jednak pamiętać o szerszym kontekście. Kluczowe znaczenie ma nie tylko prąd ciągły, ale także sposób samego ułożenia przewodów, który bezpośrednio wpływa na ich obciążalność.

Inwestycja w grubszy kabel 6 mm² to także większy spokój w miejscach o niestabilnych parametrach sieci energetycznej, gdzie każda strata napięcia może być odczuwalna. Ostateczną decyzję zawsze warto jednak oprzeć na wytycznych producenta pompy ciepła oraz fachowych obliczeniach dla Twojego konkretnego przypadku.

Czy wybrać kabel miedziany czy aluminiowy do pompy ciepła?

W instalacjach pomp ciepła miedź od lat uznawana jest za złoty standard. Wynika to przede wszystkim z jej doskonałej przewodności oraz możliwości tworzenia wyjątkowo trwałych połączeń. Miedziane przewody stawiają znacznie mniejszy opór niż ich aluminiowe odpowiedniki, co skutecznie minimalizuje straty energii i spadki napięcia – parametry krytyczne dla efektywnej pracy sprężarki. Co więcej, miedź nie koroduje na stykach, zapewniając bezawaryjne działanie systemu przez wiele lat.

Zastosowanie aluminium wiąże się natomiast z wieloma komplikacjami:

• wymusza stosowanie większych przekrojów, co często utrudnia montaż w standardowych zaciskach urządzeń,
• wykazuje większą podatność na utlenianie, co z czasem zwiększa rezystancję,
• tworzy ryzyko miejscowego przegrzewania się kabli.

Z tego właśnie powodu profesjonalni instalatorzy najczęściej sięgają po miedziane przewody typu YKY lub specjalistyczne warianty YKOK, oferujące zwiększoną odporność na niekorzystne warunki atmosferyczne. Wybierając okablowanie, należy brać pod uwagę specyfikację producenta pompy oraz warunki panujące na placu budowy. Choć aluminium kusi niższą ceną i mniejszą wagą, miedź bezsprzecznie wygrywa pod kątem niezawodności. Łatwość wykonywania trwałych złączy minimalizuje w tym przypadku konieczność przeprowadzania częstych serwisów. Najbezpieczniejszym rozwiązaniem, gwarantującym stabilną pracę przy dużych prądach rozruchowych, pozostaje miedź zabezpieczona solidną izolacją, na przykład z polietylenu sieciowanego (XLPE), która doskonale radzi sobie zarówno z wysoką temperaturą, jak i uszkodzeniami mechanicznymi.

Jak ograniczyć spadek napięcia i straty energii?

Ograniczanie spadków napięcia to podstawa, jeśli zależy nam na sprawnym działaniu sprężarki i jej długiej żywotności. Najprostszym sposobem na zniwelowanie strat energii w obwodzie zasilającym jest:

• skrócenie dystansu między rozdzielnicą a jednostką zewnętrzną – im krótsza trasa, tym mniej prądu traci się na pokonanie rezystancji przewodów,
• dobranie kabli o właściwym przekroju; zastosowanie miedzi typu YKY 5x4 mm² lub większej, szczególnie przy długich instalacjach, wyraźnie poprawia efektywność energetyczną układu,
• przejście na zasilanie trójfazowe w przypadku bardziej złożonych projektów – równomierne rozłożenie obciążenia pozwala obniżyć natężenie w poszczególnych fazach, co skutecznie minimalizuje straty przesyłowe.

Kluczowa jest tu również skrupulatność monterska – każdy styk musi być pewny i trwały, aby niepotrzebnie nie zwiększać rezystancji połączeń. Instalację warto wyprowadzić w odpowiednich osłonach, takich jak rury ochronne czy korytka, które zabezpieczą przewody przed uszkodzeniami mechanicznymi bez wpływu na ich parametry techniczne. Stabilność pracy pompy ciepła zależy także od uwzględnienia prądu rozruchu już podczas projektowania układu. Dobór właściwych zabezpieczeń nadprądowych pozwoli na swobodny przepływ energii w trakcie eksploatacji, chroniąc jednocześnie instalację przed przegrzaniem. Warto też pamiętać o regularnych pomiarach napięcia, które pozwalają szybko wyłapać ewentualne nieprawidłowości i zapewniają niezawodność całego systemu zasilania.

Przeczytaj teżJaki kabel do pompy ciepła 8 kW? Poradnik dotyczący doboru i parametrów

Jakie zabezpieczenia elektryczne wybrać dla pompy ciepła?

Pompa ciepła wymaga dedykowanego obwodu w domowej rozdzielnicy. Takie rozwiązanie nie tylko podnosi bezpieczeństwo użytkowników, ale przede wszystkim znacząco wydłuża bezawaryjny okres eksploatacji urządzenia. Standardowa instalacja opiera się na:

• wyłączniku różnicowoprądowym,
• ochronie przeciwprzepięciowej,
• właściwie dobranych bezpiecznikach nadprądowych.

W praktyce często stosuje się rozłącznik izolacyjny z wkładkami topikowymi typu gG32A dla przewodów o przekroju 5x6 mm², co zapewnia pewną separację obwodu. Konkretne wartości zabezpieczeń nadprądowych wynikają bezpośrednio z dokumentacji technicznej urządzenia. Przykładowo, popularnym rozwiązaniem dla sprężarki jest bezpiecznik C10, który bez problemu radzi sobie z chwilowym skokiem prądu przy rozruchu. W przypadku zasilania wbudowanych grzałek o mocy do 9 kW najczęściej wystarcza zabezpieczenie B16.

Kluczowe jest, aby w układach trójfazowych stosować wyłączniki trzybiegunowe, gwarantujące jednoczesne odcięcie wszystkich faz w razie wystąpienia awarii. Ochronę przeciwporażeniową zapewniają odpowiednio czułe wyłączniki różnicowoprądowe. Przy mocniejszych instalacjach warto rozważyć warianty selektywne; chronią one przed niepotrzebnym wyłączaniem całego domu, gdy w samej pompie wystąpi drobna usterka. Nie można również zapomnieć o ogranicznikach przepięć, które zabezpieczają wrażliwą elektronikę sterownika przed skutkami wyładowań atmosferycznych oraz nieoczekiwanymi wahaniami napięcia w sieci.

Każdy montaż musi uwzględniać solidne uziemienie oraz ciągłość przewodu ochronnego PE, co w przypadku urządzeń pracujących na zewnątrz jest wymogiem bezwzględnym. Wielu specjalistów dla większej wygody decyduje się na montaż lokalnej skrzynki bezpiecznikowej tuż obok jednostki zewnętrznej. Zawiera ona nie tylko dodatkowe zabezpieczenia automatyki, ale również rozłącznik serwisowy, co znacznie usprawnia późniejszą konserwację. Pamiętajmy, że wszelkie połączenia powinny być zgodne z przepisami, a ostateczny dobór parametrów warto zawsze skonsultować z uprawnionym elektrykiem, opierając się na wytycznych konkretnego producenta.

Jak prowadzić przewody przy pompie ciepła?

Podczas prowadzenia instalacji elektrycznej do pompy ciepła kluczowe jest rozważne planowanie tras, które powinny być możliwie najkrótsze. Pozwala to nie tylko ograniczyć straty energii, ale także zminimalizować spadki napięcia. Całe okablowanie musi być skutecznie chronione przed uszkodzeniami mechanicznymi oraz trudnymi warunkami środowiskowymi.

W miejscach szczególnie eksponowanych warto zastosować:

• koryta kablowe,
• wytrzymałe peszle.

To nie tylko zabezpieczy izolację, ale również ułatwi ewentualne przeglądy serwisowe w przyszłości. Na zewnątrz budynku, gdzie przewody narażone są na bezpośrednie działanie słońca, wybieraj osłony odporne na promieniowanie UV. Każde przejście przez przegrody ścienne wymaga solidnego uszczelnienia, aby zachować izolacyjność termiczną.

Pamiętaj, by podczas układania kabli unikać ich zbyt mocnego zginania czy szarpania – takie działania mogą nieodwracalnie uszkodzić delikatną strukturę żył. Do instalacji wymagających większej elastyczności, na przykład przy jednostkach zewnętrznych, najlepiej sprawdzą się odporne na pogodę kable typu H07RN-F.

Jakość połączeń elektrycznych przekłada się na bezpieczeństwo całego systemu, dlatego dbaj o:

• właściwe dokręcenie zacisków,
• używanie środków antyutleniających, jeśli to wymagane.

Dobrą praktyką jest rozdzielenie zasilania kluczowych komponentów, takich jak sprężarka czy grzałka, na osobne obwody, co należy wyraźnie odnotować w rozdzielnicy. Wygodnym udogodnieniem dla późniejszej konserwacji jest montaż lokalnej skrzynki bezpiecznikowej w pobliżu jednostki wewnętrznej.

Szczególną uwagę poświęć przewodowi czujnika temperatury zewnętrznej. Musi on być zabezpieczony przed wilgocią i zakłóceniami elektromagnetycznymi, gdyż tylko wtedy odczyty będą precyzyjne. Stosując certyfikowane komponenty i dbając o te detale, zapewnisz swojej pompie ciepła niezawodną pracę przez wiele lat.
