32A jaki kabel wybrać? Przewodnik po przekrojach i obciążalności
Wybór odpowiedniego kabla do obwodu 32A może wydawać się skomplikowany, ale nie musi taki być. Kluczowym aspektem jest obciążalność prądowa, która zapewni bezpieczeństwo i sprawność całej instalacji. Najczęściej polecanym rozwiązaniem jest miedziany kabel YKY o przekroju 5x6 mm², który sprawdzi się nawet w dłuższych trasach. Dowiedz się, jakie inne opcje są dostępne oraz jakie czynniki należy uwzględnić, aby dokonać najlepszego wyboru dla swojej instalacji elektrycznej.
Jaki kabel do 32A wybrać?
Dobór odpowiedniego przewodu dla zabezpieczenia 32A w sieci trójfazowej 400V to zadanie, które wymaga poszanowania normy PN-HD 60364-5-52. Kluczowym czynnikiem jest tutaj obciążalność prądowa, która decyduje o bezpieczeństwie i sprawności działania całej instalacji.
Najpopularniejszym rozwiązaniem w stałych strukturach jest miedziany kabel typu YKY o przekroju 5x6 mm². Wybór ten gwarantuje optymalny margines bezpieczeństwa, skutecznie ograniczając spadki napięcia nawet przy większych odległościach. Choć przekrój 5x4 mm² bywa stosowany, jego użycie ogranicza się raczej do krótkich przewodów przyłączeniowych dla urządzeń przenośnych z wtykami 32A/5P.
Jeśli natomiast planujesz zasilanie stacjonarne o mocy zbliżonej do 20 kW, to właśnie „szóstka” powinna być twoim standardowym wyborem. Warto nadmienić, że kable aluminiowe YAKY stosuje się wewnątrz obiektów dość rzadko, zazwyczaj jedynie przy liniach zasilających o sporym przekroju.
Z kolei w środowiskach wymagających większej elastyczności, jak w przypadku maszyn czy ładowarek, najlepiej sprawdzą się kable typu H07RN-F. Pamiętaj jednak, że ostateczna decyzja zawsze zależy od warunków montażu. Temperatura otoczenia, liczba ułożonych obok siebie przewodów oraz długość trasy mogą zmusić cię do rewizji planów.
Jeśli układ przewiduje oddzielny tor ochronny i neutralny, z powodzeniem możesz sięgnąć po kabel 4x6 mm². Każdy projekt nowej instalacji siłowej musi zostać zweryfikowany przez elektryka z uprawnieniami. Tylko fachowiec precyzyjnie oceni, czy zabezpieczenia przeciwzwarciowe i przeciążeniowe zostały dobrane w sposób zapewniający pełną ochronę.
Jak obliczyć spadek napięcia dla 20 kW?
Dla instalacji trójfazowej o mocy 20 kW prąd znamionowy kształtuje się na poziomie około 28,9 A. Obliczając spadek napięcia, musimy wziąć pod uwagę zarówno oporność miedzianych żył, jak i dystans 14 metrów. Polskie normy wyznaczają sztywne granice w tym zakresie:
- 3% dla obwodów oświetleniowych,
- 4% dla pozostałych odbiorników energii.
Przy zasilaniu 400 V dopuszczalny limit 3% odpowiada dokładnie 12 V. Wykorzystując przewód o przekroju 4 mm² i rezystancji rzędu 4,61 Ω/km, wyliczony spadek wyniesie 3,23 V, co stanowi zaledwie 0,81% napięcia fazowego. Wybór grubszego kabla, o przekroju 6 mm² i rezystancji 3,08 Ω/km, pozwala obniżyć ten wynik do 2,16 V, czyli 0,54%.
Obie wartości mieszczą się w wytycznych normy PN, gwarantując sprawne działanie całego urządzenia. Aby precyzyjnie dobrać parametry instalacji, warto pamiętać o uwzględnieniu współczynnika mocy oraz rzeczywistej rezystywności przewodnika. Jeśli planujemy dłuższe trasy kablowe lub zasilamy odbiorniki o dużej bezwładności, dobrze jest pokusić się o wyliczenie impedancji pętli zwarcia. Takie podejście pozwala znacząco zminimalizować straty przesyłowe. W bardziej złożonych projektach najlepiej skonsultować ostateczne obliczenia z certyfikowanym elektrykiem, który potwierdzi poprawność przyjętych założeń.
Jak dobrać przekrój kabla 32A na odcinku 14 m?
Dla 14-metrowego odcinka instalacji zabezpieczonego wyłącznikiem 32A rekomendowanym standardem jest przewód miedziany o przekroju 6 mm². Taki dobór gwarantuje nie tylko odpowiednią obciążalność prądową, ale przede wszystkim utrzymuje spadek napięcia na właściwym poziomie, co w pełni odpowiada wymogom normy PN-HD 60364-5-52.
Wybierając ten przekrój, musimy uwzględnić sposób prowadzenia przewodów. Jeśli trasa przebiega wewnątrz ścian pod tynkiem lub w zatłoczonych korytach kablowych, wyższa temperatura otoczenia może negatywnie wpływać na żyły. W takich warunkach 6 mm² zapewnia bezpieczny margines i chroni izolację przed przegrzaniem.
Choć teoretycznie wystarczyłby przewód 4 mm², byłoby to rozwiązanie ryzykowne, dopuszczalne jedynie przy idealnych warunkach chłodzenia oraz montażu natynkowym. Z myślą o trwałości układu oraz obsłudze odbiorników rzędu 20 kW, to właśnie 6 mm² stanowi dziś branżowy standard projektowy.
Po kable o przekroju 10 mm² warto sięgnąć tylko wtedy, gdy:
- odprowadzanie ciepła jest drastycznie ograniczone,
- planowane jest w przyszłości znaczne zwiększenie obciążenia.
Z kolei stosowanie aluminium wewnątrz budynków zazwyczaj mija się z celem. O ile przewód aluminiowy 10 mm² mógłby technicznie zastąpić miedź 6 mm², o tyle miedź oferuje znacznie wyższą żywotność i bezawaryjność połączeń w rozdzielnicach.
Pamiętaj, że ostateczną decyzję dotyczącą przekroju zawsze powinien podjąć uprawniony elektryk. Specjalista nie tylko sprawdzi warunki montażowe, ale przede wszystkim zweryfikuje impedancję pętli zwarcia oraz poprawność działania zabezpieczeń, co stanowi klucz do skutecznej ochrony przeciwporażeniowej i bezawaryjnej pracy instalacji.
Czy 5x10 mm² jest dobrym wyborem dla 32A?
Wykorzystanie przewodu 5x10 mm² przy obwodzie zabezpieczonym 32A gwarantuje wysoki poziom bezpieczeństwa, niski spadek napięcia oraz pokaźny zapas termiczny. W codziennej praktyce bywa to jednak inwestycja nieuzasadniona ekonomicznie. Jeśli dystans instalacji wynosi zaledwie 14 metrów, przekrój 5x6 mm² całkowicie wystarcza do obsługi pełnego prądu znamionowego, stanowiąc przy tym najbardziej racjonalny standard projektowy.
Sięgnięcie po "dziesiątkę" generuje niepotrzebne wydatki i szereg wyzwań technicznych. Sztywne, grubsze żyły znacznie utrudniają manewrowanie w małych puszkach czy wnętrzu rozdzielnicy, wymagając przy tym zastosowania dedykowanego osprzętu. Jedynym realnym argumentem przemawiającym za wyborem tak grubego przewodu jest chęć stworzenia rezerwy pod przyszłą rozbudowę obiektu lub praca w niesprzyjających warunkach termicznych, gdzie cyrkulacja powietrza jest ograniczona.
Pamiętaj, że decydując się na wariant 4x10 mm², musisz zadbać o niezależną żyłę ochronną. Współczesne wymagania techniczne, szczególnie w układach TN-C-S lub TT, niemal bez wyjątków wymuszają stosowanie konfiguracji pięciożyłowej. Ostateczną decyzję warto podjąć w oparciu o rzetelne obliczenia spadków napięć, analizę sposobu ułożenia kabli oraz wyważenie kosztów instalacji względem jej trwałości.
Choć kabel 5x10 mm² jest opcją niezwykle solidną, przy tak krótkim odcinku przepisowe minimum z powodzeniem spełniają mniejsze przekroje.

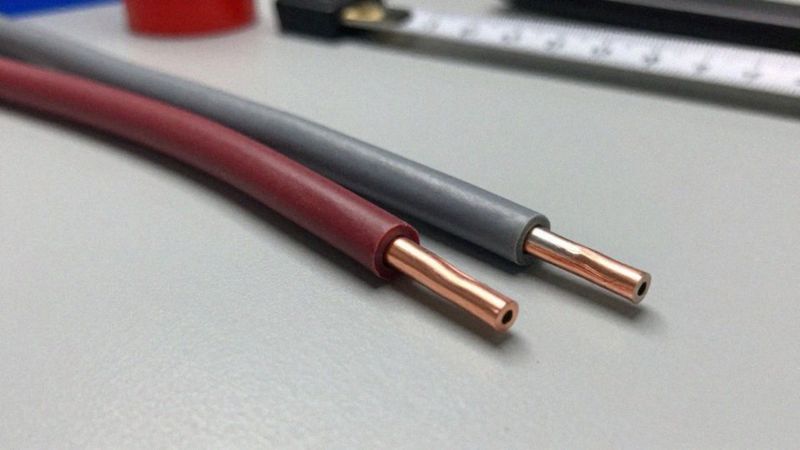

Czy używać kabla aluminiowego czy miedzianego?
Wybór między miedzią a aluminium w instalacjach elektrycznych to przede wszystkim balans między wydajnością a kosztami. Miedź dominuje w domowych sieciach, ponieważ dzięki znakomitemu przewodnictwu pozwala na stosowanie cieńszych przewodów, co ułatwia pracę w ograniczonych przestrzeniach i gwarantuje pewność połączeń.
Zupełnie inaczej wygląda kwestia aluminium, które jest znacznie tańsze, zwłaszcza gdy mówimy o przewodach o dużym przekroju. Wymaga jednak więcej miejsca, bo aby uzyskać tę samą obciążalność prądową, musimy użyć żyły o średnicy większej nawet dwukrotnie. To rozwiązanie ma jednak swoje wymagania:
- aluminium jest podatne na korozję,
- zwłaszcza gdy trafi na wilgoć lub sąsiedztwo miedzi,
- bez użycia specjalistycznych past antykorozyjnych i dedykowanych złączek,
- łatwo o wzrost rezystancji i niebezpieczne przegrzewanie się styków.
Dlatego w obwodach 32A fachowcy niemal zawsze stawiają na miedź, doceniając jej niezawodność i łatwość montażu. Aluminium natomiast świetnie sprawdza się w przypadku głównych linii zasilających długiego zasięgu, gdzie liczy się każdy zaoszczędzony grosz i mniejsza waga przewodów.
Wybierając materiał, zawsze warto skonsultować się z elektrykiem, który oceni warunki otoczenia i dobierze odpowiednie komponenty zgodnie z normami. Pamiętaj, że o ile dla urządzeń ruchomych miedź nie ma sobie równych dzięki trwałości mechanicznej, o tyle przy instalacjach stałych i dużych przekrojach odpowiednio zabezpieczone aluminium może być wysoce ekonomicznym i w pełni bezpiecznym wyborem.
Jak zabezpieczyć obwód 32A?
Aby właściwie zabezpieczyć obwód 32A, niezbędne jest zastosowanie wyłącznika nadprądowego 3P+N, którego charakterystykę należy dopasować do typu zasilanych urządzeń. W typowych warunkach przemysłowych czy budynkach z mieszanym typem obciążeń najlepiej sprawdzi się standardowy typ C. Jeśli jednak zamierzasz zasilać silniki generujące wysokie prądy rozruchowe, postaw na charakterystykę D, co zapobiegnie przedwczesnym wyłączeniom instalacji.
Oprócz ochrony nadprądowej, kluczową rolę odgrywa zabezpieczenie przeciwporażeniowe. Wymaga ono montażu wyłącznika różnicowoprądowego, którego parametry muszą być ściśle dostosowane do układu sieci, np. TN-C-S lub TT. Z kolei przy zasilaniu napędów maszyn warto dodać wyłącznik silnikowy, który skutecznie uchroni je przed skutkami przeciążeń oraz zwarć.
Pamiętaj, aby wszystkie komponenty rozmieścić w rozdzielnicy w sposób przejrzysty i czytelny, co znacząco ułatwi późniejszą konserwację. W projektach bazujących na układach TN-C-S lub TT szczególną uwagę poświęć ciągłości przewodu ochronnego PE oraz jego precyzyjnemu połączeniu z główną szyną wyrównawczą. Niekiedy przepisy normy PN HD 60364-5-54 mogą wymuszać wykonanie niezależnego uziomu.
Nie zapomnij też o warunkach środowiskowych w miejscu montażu gniazda siłowego 32A/5P – wybierz osprzęt o odpowiednim stopniu szczelności, na przykład IP44 lub IP67. Zadbaj również o solidny montaż wtyczki, aby wyeliminować ryzyko powstania rezystancji przejściowej na zaciskach. Wszystkie te prace zleć wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. To na nim spoczywa odpowiedzialność za właściwy dobór aparatury oraz pomiar impedancji pętli zwarcia, co jest fundamentem skutecznej ochrony przeciwporażeniowej.
Profesjonalny montaż to gwarancja, że instalacja będzie nie tylko bezpieczna, ale również w pełni zgodna z obowiązującymi przepisami i specyficznymi wymaganiami Twojego obiektu.
