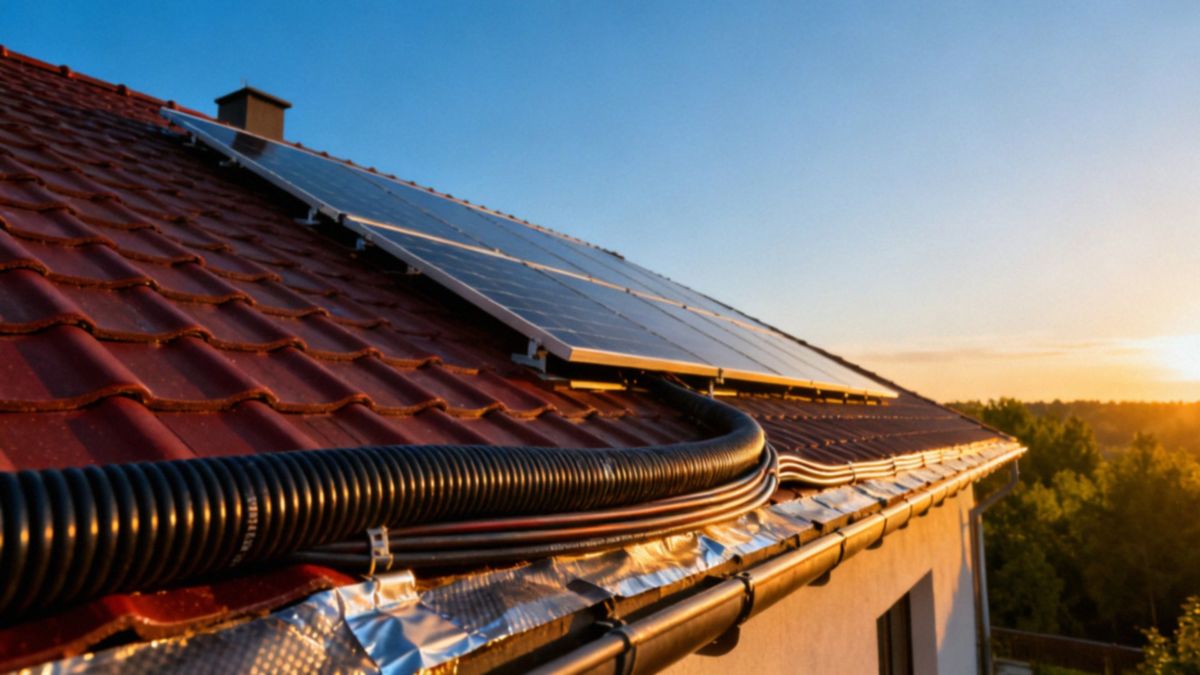

Jaki kabel do fotowoltaiki 10 kW? Wybór i najważniejsze normy

Jaki kabel wybrać do fotowoltaiki 10 kW?

W instalacji fotowoltaicznej o mocy 10 kW kluczowe jest zastosowanie odpowiedniego okablowania, zarówno w obwodach stałoprądowych, jak i zmiennoprądowych. W części DC najlepiej sprawdzą się dedykowane przewody solarne typu H1Z2Z2-K bądź PV1-F o przekroju 4 lub 6 mm². Ich niezawodność wynika z podwójnej izolacji, która doskonale radzi sobie z ekstremalnymi temperaturami, wilgocią oraz negatywnym oddziaływaniem promieniowania UV.

Jeśli chodzi o stronę AC, w przypadku falowników trójfazowych zazwyczaj sięga się po pięciożyłowe kable typu YKY czy NYY. Rekomendowany przekrój dla jednostki 10 kW to 6 lub 10 mm², co pozwala utrzymać spadek napięcia na satysfakcjonującym poziomie poniżej 1%.

Pamiętaj, że ostateczny dobór kabli zawsze zależy od specyfiki trasy oraz sposobu montażu, czyli tego, czy przewód znajdzie się w ziemi, czy w korycie instalacyjnym. Z uwagi na bezpieczeństwo, wszystkie obliczenia obciążalności prądowej powinien wykonać fachowiec posiadający uprawnienia SEP, który dobierze komponenty idealnie dopasowane do Twojego systemu.

Jakie normy musi spełniać kabel fotowoltaiczny?

W instalacjach fotowoltaicznych kluczowe jest stosowanie przewodów DC zgodnych z normą PN-EN 50618. Fundamentem niezawodności jest miedziany rdzeń spełniający wymogi PN-EN 60228, co bezpośrednio przekłada się na wysoką przewodność i długowieczność układu.

Podczas weryfikacji dokumentacji technicznej należy zwrócić szczególną uwagę na certyfikaty potwierdzające odporność izolacji na:

• promieniowanie UV,
• wilgoć,
• oleje,
• zdolność do pracy w szerokim zakresie temperatur od -40°C do +90°C.

Strona zmiennoprądowa (AC) wymaga natomiast zgodności z normą PN-HD 60364, która reguluje kwestie instalacji budynkowych. Jeśli planujemy prowadzenie linii w gruncie, musimy pamiętać o dobraniu kabli odpowiadających lokalnym przepisom prawa.

Równie istotne są systemy ochrony przeciwprzepięciowej; przewody łączące ograniczniki klasy I i II powinny spełniać rygorystyczne parametry narzucone przez normy PN-EN, a samo uziemienie oraz ochrona odgromowa muszą być wykonane w oparciu o wytyczne zawarte w PN-EN 62305.

Kompletna dokumentacja projektowa powinna stanowić przejrzyste zestawienie certyfikatów i norm technicznych dla każdego typu użytego okablowania.

Który kabel DC wybrać: H1Z2Z2-K czy PV1-F?

Wybór między przewodami H1Z2Z2-K a PV1-F sprowadza się zazwyczaj do założeń konkretnego projektu, gdyż oba typy kabli jednożyłowych świetnie sprawdzają się w instalacjach fotowoltaicznych. H1Z2Z2-K uchodzi obecnie za nowoczesny standard, ceniony przede wszystkim za podwyższoną odporność, podczas gdy PV1-F stanowi klasyczne rozwiązanie, w pełni zgodne z normą PN-EN 50618.

Oba warianty łączy wysoka funkcjonalność – zapewniają:

• napięcie znamionowe 1,5 kV DC,
• pełną odporność na promieniowanie UV,
• niekorzystne warunki atmosferyczne.

Dzięki zastosowaniu podwójnej izolacji, kable te bez przeszkód mogą być wykorzystywane w instalacjach zewnętrznych przez długie lata. Jeśli budujesz system o mocy 10 kW, w którym odcinki przewodów sięgają około 25 metrów, najczęściej wybieranym przekrojem jest 6 mm². Pozwala on na uzyskanie optymalnej przewodności prądu i stabilne działanie całej fotowoltaiki.

W miejscach szczególnie narażonych na wilgoć lub trudne warunki montażowe, warto zainwestować w żyły z miedzi ocynowanej, które oferują znacznie lepszą ochronę antykorozyjną niż tradycyjne odpowiedniki. Zanim jednak sfinalizujesz zakup, koniecznie przejrzyj wytyczne producenta falownika i zweryfikuj zgodność przewodów z dokumentacją projektową. Niezależnie od wybranego modelu, oba typy gwarantują zbliżoną, satysfakcjonującą wydajność nawet w najbardziej ekstremalnych temperaturach.

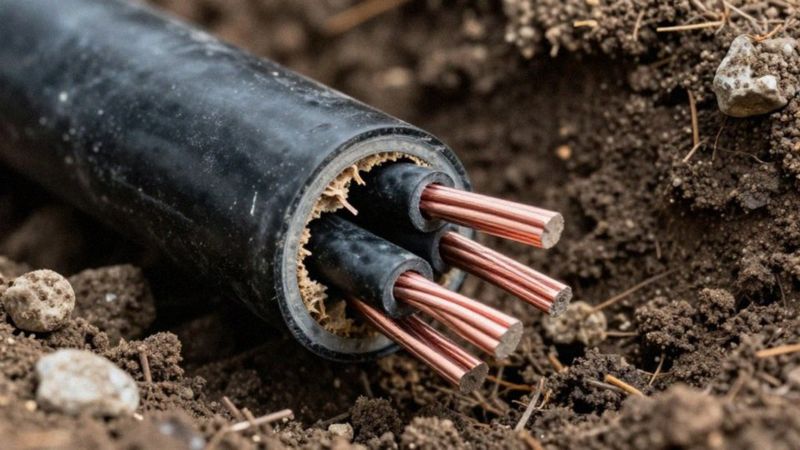

Jaki kabel AC zastosować do falownika 10 kW?

W instalacjach z trójfazowym falownikiem o mocy 10 kW standardem po stronie AC jest wykorzystanie kabla pięciożyłowego, zawierającego trzy fazy, przewód neutralny oraz ochronny. Przy dystansie rzędu 25 metrów najrozsądniejszym wyborem będzie przekrój 5x6 mm² lub 5x10 mm², dopasowany do przewidywanej obciążalności i dopuszczalnych spadków napięcia.

Do prac ziemnych najlepiej nadają się miedziane przewody typu YKY, które wyróżniają się wysoką odpornością na wilgoć oraz uszkodzenia mechaniczne. Dobrą alternatywą jest model NYY, równie skuteczny zarówno na zewnątrz, jak i wewnątrz budynków.

Projektując trasę kabla, nie można pominąć kluczowych zabezpieczeń – optymalnym rozwiązaniem będzie montaż:

• wyłącznika nadprądowego 20 A,
• wyłącznika nadprądowego 25 A,
• dodatkowego wyłącznika różnicowoprądowego.

Układając przewody w gruncie, należy pamiętać o zachowaniu odpowiedniej głębokości montażu oraz zastosowaniu osłon w postaci:

• rur ochronnych,
• peszli.

Chronią one kabel przed naciskiem ziemi i pomagają uniknąć awarii. Równie istotne jest uszczelnienie wszelkich przejść, co zapobiega gromadzeniu się wody wewnątrz osłon i chroni izolację przed degradacją. Prawidłowy dobór osprzętu AC to gwarancja stabilnej pracy całego systemu oraz minimalizacja strat energii przesyłanej do domowej sieci.

Jak obliczyć spadek napięcia w instalacji fotowoltaicznej?

Podstawą obliczeń spadku napięcia jest klasyczna zależność ΔV = I × R. Natężenie prądu (I) wyliczamy, dzieląc moc urządzenia przez napięcie (P / U), natomiast rezystancja (R) przewodu ściśle wiąże się z długością trasy, jego przekrojem oraz rodzajem użytego materiału.

Ze względu na mniejszą rezystywność, miedź sprawdza się w instalacjach znacznie lepiej niż aluminium. W projektach fotowoltaicznych standardem jest ograniczanie spadków napięcia do poziomu nieprzekraczającego:

• 1% dla obwodów AC,
• 1,5% dla prądu stałego.

Przygotowując obliczenia, musimy zwrócić szczególną uwagę na „drogę” prądu w obie strony, co jest kluczowe w systemach DC, gdzie płynie on przez dwie żyły. Zastosowanie zbyt cienkich kabli na długich odcinkach, takich jak 25 metrów, nie tylko generuje wymierne straty energii, ale stwarza ryzyko groźnego przegrzewania instalacji.

Jeśli wyniki przekraczają założone normy, najskuteczniejszym rozwiązaniem będzie:

• wymiana przewodów na żyły o większym przekroju, na przykład przejście z 4 mm² na 6 mm²,
• lub skrócenie dystansu między urządzeniami.

Warto pamiętać, że realna obciążalność prądowa zależy także od warunków zewnętrznych, w tym temperatury otoczenia oraz samej techniki układania okablowania. Prawidłowy dobór przekroju kabli PV nie tylko minimalizuje straty, ale stanowi też gwarancję bezpieczeństwa dla falownika, chroniąc go przed awariami wynikającymi z niestabilnych parametrów sieci.

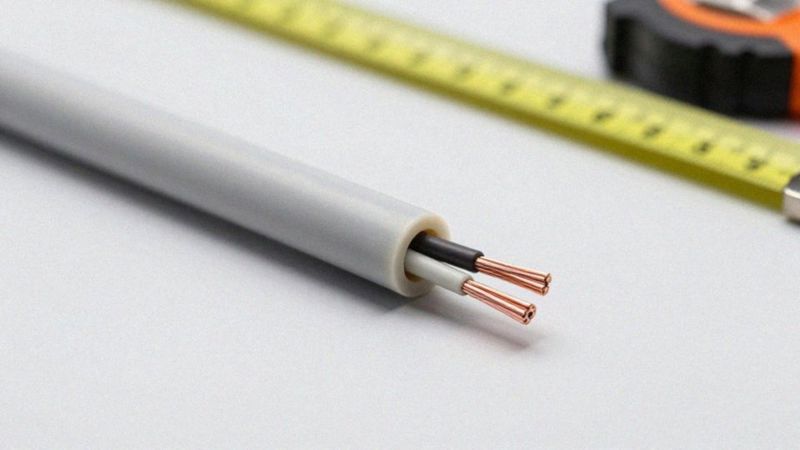

Jak dobrać przekrój kabla na odcinku 25 m?

Wybór właściwego okablowania na odcinku 25 metrów to zadanie wymagające dokładnej analizy obwodu oraz uwzględnienia ewentualnych spadków napięcia. Warto pamiętać, że nie powinny one przekraczać:

• 1% w przypadku obwodów AC,
• 1,5% dla instalacji DC.

W systemach fotowoltaicznych, po stronie stałoprądowej, najczęściej wybiera się wytrzymałe kable solarne o przekroju 6 mm². Mimo że w określonych sytuacjach wystarczyłoby 4 mm², zastosowanie nieco grubszego przewodu to inwestycja w bezpieczeństwo i sposób na ograniczenie strat energii. Jeśli chodzi o stronę zmiennoprądową dla inwertera o mocy 10 kW, instalatorzy zazwyczaj sięgają po miedziane przewody YKY 5x6 mm² lub 5x10 mm². Finalna decyzja o konkretnym typie zależy tu od planowanych zabezpieczeń oraz sposobu montażu.

Montaż bezpośrednio w gruncie wymaga użycia solidnych kabli typu YKY lub NYY, które wyróżniają się odpowiednią odpornością mechaniczną. Z kolei prowadzenie przewodów wewnątrz budynków lub w peszlach pozwala na wykorzystanie bardziej elastycznych rozwiązań, choć trzeba wówczas pamiętać o wymaganiach dotyczących obciążalności prądowej w zamkniętych osłonach. Pamiętaj, że warunki środowiskowe, takie jak ułożenie pod ziemią, obniżają dopuszczalny prąd w porównaniu do instalacji napowietrznej, co czasami wymusza zwiększenie przekroju żył.

Zbyt cienki przewód na 25-metrowym odcinku nie tylko powoduje straty, ale prowadzi do wzrostu temperatury, co drastycznie skraca żywotność całej instalacji. Dlatego każdorazowo należy indywidualnie obliczyć spadki napięcia, bazując na faktycznym prądzie roboczym konkretnego falownika. Ze względów bezpieczeństwa i zgodności z normami, wszelkie prace projektowe oraz montażowe muszą zostać zlecone elektrykowi posiadającemu uprawnienia SEP.

Jak zabezpieczyć obwody DC i AC w praktyce?

Bezpieczeństwo domowej czy przemysłowej instalacji fotowoltaicznej zależy od przemyślanego podejścia do ochrony obwodów prądu stałego (DC) oraz zmiennego (AC). Po stronie DC priorytetem jest montaż izolatorów i bezpieczników, które wytrzymają wysokie napięcie układu, sięgające niekiedy 1,5 kV. Niezbędnym wsparciem dla falownika są tutaj ograniczniki przepięć klasy I lub II, skutecznie niwelujące zagrożenia wynikające z wyładowań atmosferycznych.

W sekcji AC za stabilną pracę odpowiadają wyłączniki nadprądowe, które reagują na zwarcia i przeciążenia. Ich poprawna selekcja względem przekroju przewodów to gwarancja ochrony przeciwpożarowej i podstawa zgodności z normami PN-EN. Aby dodatkowo zadbać o użytkowników, stosuje się wyłączniki różnicowoprądowe (RCD), eliminujące ryzyko porażenia. Solidny fundament stanowi również uziemienie wykonane w oparciu o wytyczne normy PN-EN 62305, gdzie kluczową rolę odgrywa specjalistyczne okablowanie.

Solidność całego systemu zapewniają atestowane złącza MC4, a wszystkie elementy zewnętrzne – od peszli po rury osłonowe – muszą być odporne na promieniowanie UV i kaprysy pogody. Pamiętaj jednak, że nawet najlepsze komponenty wymagają fachowej ręki. Całość powinna zostać skonfigurowana przez elektryka z uprawnieniami SEP, a regularne kontrole techniczne są najlepszym sposobem, by cieszyć się bezawaryjną pracą paneli przez długie lata.
