Jaki kabel do licznika 3-fazowego? Wybór, normy i prawidłowe podłączenie

Jaki kabel do licznika 3-fazowego wybrać?

Wybór odpowiedniej wewnętrznej linii zasilającej (WLZ) to kluczowa decyzja, która zależy przede wszystkim od planowanej mocy przyłączeniowej oraz specyfiki układu sieci. W typowych domach z instalacją trójfazową do 16 kW najczęściej sięgamy po miedziany kabel YKY o przekroju 5x10 mm². Warto zaznaczyć, że w nowoczesnym budownictwie standardem jest układ pięciożyłowy, który pozwala na pełne rozdzielenie przewodu neutralnego od ochronnego, co znacząco podnosi bezpieczeństwo użytkowania.

Jeśli jednak planujesz rozbudowany system z:

• pompą ciepła,
• fotowoltaiką,
• stacją ładowania pojazdów elektrycznych,

warto rozważyć przewody miedziane 5x16 mm². Choć aluminiowe kable typu YAKY bywają kuszące ze względów ekonomicznych, ich przewodność jest niższa. Oznacza to, że musisz postawić na większe przekroje, aby skutecznie ograniczyć ryzyko spadków napięcia.

Ostateczny projekt instalacji musi być zawsze skonsultowany z wytycznymi Zakładu Energetycznego, a sposób położenia przewodu – czy to bezpośrednio w gruncie, czy w specjalistycznej rurze osłonowej – wymaga przemyślenia. Przepisy są tutaj jasne: dla przekrojów poniżej 16 mm² żyła ochronna PE musi mieć taką samą średnicę, jak żyły czynne. Pamiętaj też, że wszelkie prace przy samym liczniku wiążą się z późniejszym plombowaniem przyłącza przez operatora, dlatego montaż zawsze powierzaj wykwalifikowanemu elektrykowi z uprawnieniami SEP.

Jak obliczyć przekrój kabla do licznika 3-fazowego?

Wartość natężenia prądu obliczysz, korzystając z prostego wzoru I = P / (√3 · U · cosφ). Przyjmując przykładową moc przyłączeniową P równą 13 kW oraz napięcie U wynoszące 400 V, szybko ustalisz wynik niezbędny do poprawnego dobrania zabezpieczeń i okablowania. Pamiętaj jednak, że rzeczywista obciążalność przewodu nie zależy tylko od prądu, ale także od wykorzystanego materiału – miedzi bądź aluminium – oraz warunków, w jakich instalacja będzie pracować.

Sposób ułożenia kabla, czy to bezpośrednio w ziemi, czy w osłonowej rurze, znacząco zmienia parametry jego pracy. Dlatego tak istotne jest wyliczenie spadku napięcia za pomocą wzoru ΔU = √3 · I · R · L. Zazwyczaj w instalacjach WLZ dopuszcza się maksymalne odchylenie rzędu 1%.

Przeczytaj teżJaki kabel do fotowoltaiki 10 kW? Wybór i najważniejsze normy

Dla typowej mocy przyłączeniowej zazwyczaj wystarczają standardowe przewody miedziane o przekroju 10 mm². Jeśli jednak planujesz większe obciążenie lub przewidujesz długie trasy kablowe, warto rozważyć użycie przekroju 16 mm² lub większego. Inaczej sytuacja wygląda przy aluminium, na przykład w przekroju 35 mm²; tutaj musimy doliczyć korektę ze względu na niższą przewodność tego metalu względem miedzi.

Warto powołać się przy tym na normę PN-HD 60364, która jasno definiuje wymagania dotyczące żył ochronnych PE – przy mniejszych przekrojach czynnych muszą one mieć taką samą grubość. Staranna analiza tych parametrów pozwoli uniknąć niebezpiecznego przegrzewania się instalacji. Całość projektu powinien jednak zawsze zatwierdzić certyfikowany elektryk, który oceni specyficzne warunki budynku oraz wymogi stawiane przez dostawcę energii.

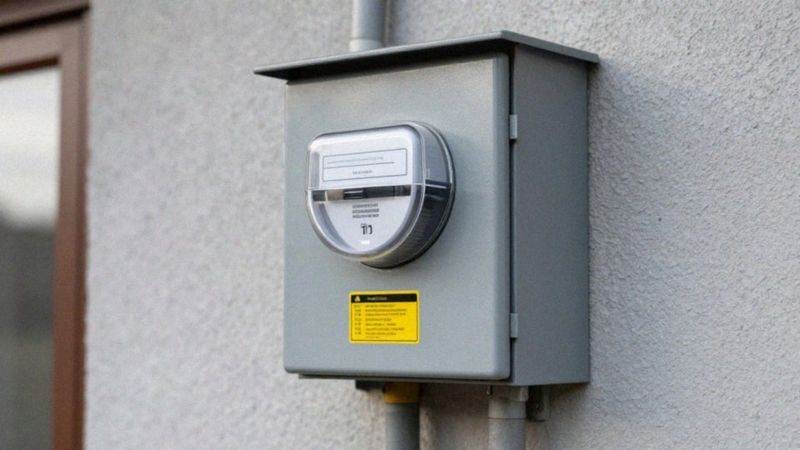

Jakie normy i wymagania stawia Zakład Energetyczny?

Warunki przyłączenia wydawane przez Zakład Energetyczny lub Operatora Systemu Dystrybucyjnego stanowią fundament każdego projektu instalacyjnego. To one definiują wymagane parametry techniczne, decydując na przykład o rodzaju pomiaru – bezpośrednim w przypadku mniejszych mocy lub półpośrednim, z użyciem przekładników prądowych, gdy zapotrzebowanie na energię wzrasta.

Kluczową wytyczną jest zgodność z normą PN-HD 60364, która narzuca rygorystyczne limity spadków napięcia na wewnętrznej linii zasilającej, zazwyczaj utrzymywane na poziomie poniżej 1%. Istotne są także kwestie wykonawcze, zwłaszcza w odniesieniu do sieci zewnętrznych. Kable prowadzone pod ziemią muszą spoczywać w piaskowej podsypce na głębokości od 70 do 80 centymetrów, a na odcinkach przechodzących pod fundamentami czy drogami konieczne jest zastosowanie dodatkowej ochrony w postaci rur osłonowych.

Przeczytaj teżJaki przekrój kabla do mocy 10 kW? Wybór i porady praktyczne

Operatorzy wymagają stosowania nowoczesnego układu sieciowego z rozdzielonymi przewodami ochronnymi i neutralnymi, co w praktyce obliguje inwestorów do montażu okablowania pięciożyłowego. Finalizacja prac to dopiero początek drogi do legalnego zasilania, ponieważ instalacja musi przejść odbiór techniczny. Wykonać ją może wyłącznie elektryk z aktualnymi uprawnieniami SEP, gdyż tylko tak przygotowany system ma szansę na pozytywną weryfikację.

Dopiero po potwierdzeniu zgodności z dokumentacją przedstawiciel operatora plombuje licznik. Warto pamiętać, że wszelkie odstępstwa od wytycznych – czy to użycie nieodpowiedniego przekroju przewodu, czy pominięcie wymaganych zabezpieczeń – skutkują odrzuceniem odbioru. W takiej sytuacji inwestorzy często zmuszeni są do wprowadzania kosztownych poprawek lub wymiany całej infrastruktury.

Jak uwzględnić spadek napięcia przy doborze kabla?

Weryfikacja spadku napięcia polega na wykorzystaniu wzoru ΔU% = (√3 · I · R · L / U) · 100. Kluczowe jest pilnowanie, aby straty w liniach zasilających (WLZ) nie przekraczały przyjętej przez projektantów granicy 1%. Aby precyzyjnie oszacować te spadki, bierzemy pod uwagę:

• natężenie prądu,
• długość trasy kablowej,
• specyfikę ułożenia przewodu,
• rezystancję materiału, z którego go wykonano.

Miedź wykazuje znacznie mniejszy opór niż aluminium, co pozwala na stosowanie cieńszych żył przy zachowaniu tych samych parametrów wydajnościowych. W przypadku urządzeń o dużym poborze mocy, takich jak pompy ciepła czy stacje ładowania aut elektrycznych, przy długich trasach często konieczne jest sięgnięcie po przekroje rzędu 5x16 mm² lub większe. Taki zabieg obniża rezystancję (R) i gwarantuje, że spadek napięcia zmieści się w normach. Z kolei przewody aluminiowe wymagają użycia większych przekrojów, na przykład 35 mm², aby zrekompensować ich wyższą rezystancję właściwą.

Dobry projekt uwzględnia też wpływ temperatury pracy oraz warunki montażu, np. prowadzenie wewnątrz rur osłonowych czy bezpośrednio w gruncie. Wszystkie te wyliczenia przeprowadzane są w oparciu o normę PN-HD 60364, która gwarantuje, że instalacja będzie nie tylko bezpieczna, ale i odpowiednio wydajna pod względem przepływu prądu.

Czy kabel 4x10 mm² wystarczy do licznika 13 kW?

Przy zasilaniu trójfazowym urządzenie o mocy 13 kW pobiera prąd rzędu 18,7 A. Choć miedziany przewód 4x10 mm² teoretycznie poradziłby sobie z takim obciążeniem, jego wybór jest dziś kwestią dyskusyjną. Nowoczesne standardy instalacyjne WLZ wymagają stosowania kabli pięciożyłowych, takich jak 5x10 mm².

Rozdzielenie przewodu neutralnego od ochronnego stało się wymogiem bezpieczeństwa, którego starsze rozwiązania z czterema żyłami po prostu nie spełniają. Kluczowym parametrem, o którym często zapominamy, jest długość trasy kablowej. Na krótkich odcinkach przekrój 10 mm² sprawdzi się bez zarzutu, jednak przy dłuższych instalacjach warto zwrócić uwagę na spadek napięcia. Jeśli przekroczy on 1%, konieczne może okazać się wymuszone przejście na przekrój 16 mm².

Przeczytaj teżJak obliczyć spadki napięcia? Wzory i praktyczne porady

Rozważając użycie tańszego aluminium, trzeba pamiętać o jego wyższej rezystancji. Wymusza ona stosowanie grubszych żył, co często komplikuje montaż w standardowych zabezpieczeniach czy listwach licznikowych. Ostateczną decyzję zawsze powinien podjąć fachowiec z odpowiednimi uprawnieniami. Tylko elektryk jest w stanie rzetelnie obliczyć spadki napięcia dla konkretnego przebiegu trasy oraz uwzględnić specyficzne wymagania operatora sieci, aby instalacja była nie tylko wydajna, ale przede wszystkim bezpieczna zgodnie z aktualnymi przepisami.

Czy stosować kabel 4-żyłowy czy 5-żyłowy?

W nowoczesnej energetyce standardem stało się stosowanie przewodów pięciożyłowych, gdzie każda z nich pełni ściśle określoną rolę, w tym ochronną (PE) oraz neutralną (N). Taki podział jest fundamentem bezpieczeństwa w systemach typu TN-S, skutecznie eliminując ryzyko porażenia. Wykorzystanie kabli o przekroju 5x10 mm² lub 5x16 mm² pozwala na bezproblemową dystrybucję obwodów jednofazowych, gwarantując jednocześnie stały dostęp do uziemienia w każdym zakamarku budynku.

Zastosowanie przewodów czterożyłowych jest obecnie zarezerwowane jedynie dla bardzo specyficznych układów, w których sieć dostarcza wspólny przewód PEN, wymagający późniejszego rozdzielenia w rozdzielnicy. Współczesne wymogi oraz norma PN-HD 60364 stawiają jednak poprzeczkę wyżej, nakazując prowadzenie pięciu żył już od miejsca przyłącza. To podejście jest kluczowe, gdyż pozwala na pełną separację potencjału ochronnego od neutralnego.

Przeczytaj też32A jaki kabel wybrać? Przewodnik po przekrojach i obciążalności

Decydując się na standaryzację instalacji do układu pięciożyłowego, minimalizujemy ryzyko błędów montażowych, które są nagminne przy próbach modyfikacji przestarzałych systemów czterożyłowych. Inwestycja w nowoczesne okablowanie to perspektywiczne rozwiązanie, które znacznie ułatwia przyszłe modernizacje oraz podłączanie urządzeń wymagających dedykowanego punktu PE. W świetle obecnych praktyk inżynieryjnych, instalowanie kabli czterożyłowych w nowych budynkach jest nie tylko ekonomicznie nieuzasadnione, ale przede wszystkim sprzeczne z dążeniem do maksymalnej ochrony użytkowników i niezawodności sieci.

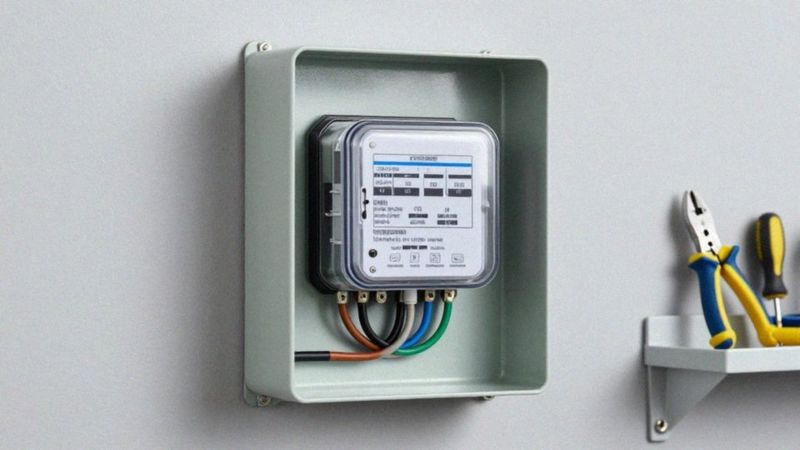

Jak prawidłowo podłączyć kabel do licznika 3-fazowego?

Prawidłowy montaż licznika trójfazowego to zadanie wymagające dużej precyzji. Przewody muszą trafić do właściwych zacisków fazowych:

• brązowego (L1),
• czarnego (L2),
• szarego (L3).

Równie istotne jest poprawne podpięcie żyły neutralnej N oraz ochronnej PE, zgodnie ze schematem znajdującym się na obudowie. Ze względu na ryzyko awarii odbiorników i błędnych odczytów energii, prace te powinny być powierzane wyłącznie elektrykom posiadającym aktualne uprawnienia SEP. W przypadku instalacji półpośrednich szczególnej staranności wymaga podłączenie zacisków przekładników prądowych. Jeśli w systemie łączymy przewody aluminiowe z miedzianymi, musimy zastosować złączki bimetaliczne lub specjalne śruby z pastą antykorozyjną. Takie rozwiązanie skutecznie eliminuje ryzyko korozji elektrolitycznej wynikającej z bezpośredniego styku różnych metali.

Przeczytaj teżJaki przekrój kabla od falownika do licznika? Poradnik doboru i obliczeń

W nowoczesnych rozdzielnicach proces ten ułatwiają profesjonalne narzędzia, a tam, gdzie pozwala na to dokumentacja, z powodzeniem sprawdzają się zaciski typu Wago gwarantujące trwałość połączeń. Finałem prac są testy, podczas których specjalista sprawdza impedancję pętli zwarcia oraz skuteczność samoczynnego wyłączenia zasilania. Dopiero gdy wszystkie pomiary wypadną pozytywnie, instalację można zgłosić do zakładu energetycznego w celu jej oplombowania. Pamiętaj, że samodzielne manipulowanie przy przewodach bez odpowiednich kwalifikacji jest niedopuszczalne, gdyż stwarza poważne zagrożenie dla ludzkiego zdrowia i życia.

Jakie zagrożenia stwarza niedowymiarowany kabel?

Wybór przewodów elektrycznych o niewłaściwych parametrach to prosta droga do poważnych awarii, a nawet pożaru. Jeśli kabel ma zbyt mały przekrój w stosunku do mocy odbiorników, zaczyna się nadmiernie nagrzewać. Długotrwałe przeciążenie niszczy izolację, co prowadzi do groźnych przebić i nieodwracalnego uszkodzenia domowej instalacji.

Kolejnym poważnym problemem są niepożądane spadki napięcia. Obniżają one wydajność wielu urządzeń, ze szczególnym uwzględnieniem:

• pomp ciepła,
• silników trójfazowych,
• ładowarek do aut elektrycznych.

Co gorsza, praca silnika przy zaledwie dziesięcioprocentowym odchyleniu od napięcia znamionowego powoduje gwałtowny wzrost temperatury uzwojeń, co bardzo często skutkuje awarią sprzętu. Niewłaściwie dobrane okablowanie bezpośrednio rzutuje na bezpieczeństwo całego systemu. Zbyt wysoka impedancja pętli zwarcia może uniemożliwić błyskawiczną reakcję zabezpieczeń w krytycznym momencie.

W nowoczesnych instalacjach z wyłącznikami różnicowoprądowymi rodzi to również kłopoty z selektywnością działania ochrony. W efekcie każdy obwód bazujący na „cienkim” przewodzie staje się potencjalnym punktem zapalnym. Aby uniknąć takich zagrożeń, warto regularnie zlecać przeglądy styków oraz weryfikację urządzeń pomiarowych wykwalifikowanemu elektrykowi. Każda modernizacja powinna być poprzedzona dokładnym obliczeniem obciążenia, co pozwoli precyzyjnie dopasować przekrój żył do faktycznego zapotrzebowania na energię.
