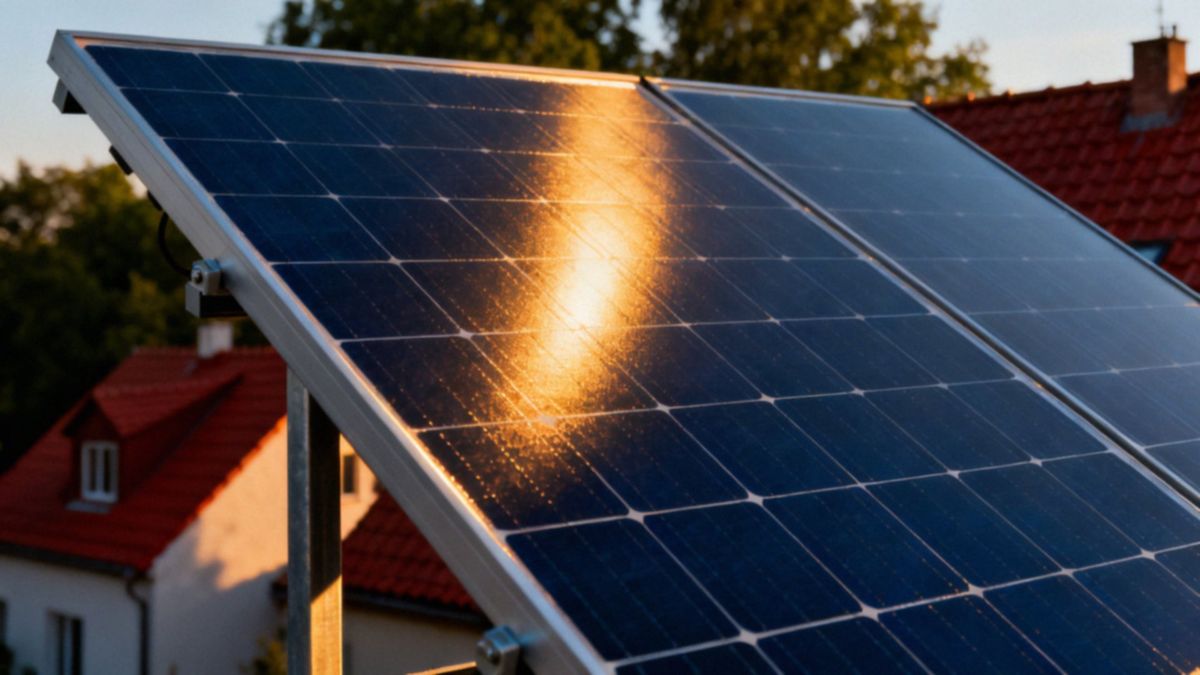

Panel fotowoltaiczny — jak jest zbudowany i jak działa?

Co to jest panel fotowoltaiczny?

Panel fotowoltaiczny przekształca promieniowanie słoneczne w energię elektryczną dzięki zjawisku fotowoltaicznemu zachodzącemu w ogniwach. Moduł tworzy się z szeregu ogniw połączonych elektrycznie, zalaminowanych i osadzonych w ramie — dostarcza prąd stały. Typowe dachowe panele mają moc szczytową rzędu 250–400 Wp.

Do najważniejszych parametrów należą:

• charakterystyki prądowo‑napięciowe (I‑V),
• współczynnik wypełnienia (FF),
• sprawność konwersji promieniowania słonecznego w energię elektryczną.

Panele łączone są w instalacje fotowoltaiczne, które funkcjonują jako systemy:

• on‑grid (podłączone do sieci),
• off‑grid (z magazynowaniem),
• hybrydowe.

Wejściowy prąd stały przetwarza falownik na prąd przemienny, zasilający odbiorniki i — w przypadku systemów sieciowych — oddawany do sieci. Montaż najczęściej odbywa się na dachach budynków, ale stosuje się też duże farmy fotowoltaiczne. Rzeczywista wydajność zależy od rodzaju ogniw, nasłonecznienia oraz warunków montażu i orientacji paneli. W Polsce z 1 kWp zainstalowanej mocy można średnio uzyskać około 800–1 100 kWh rocznie, choć wartości te różnią się w zależności od regionu i ustawienia modułów.

Z czego składa się panel fotowoltaiczny?

Panel fotowoltaiczny tworzy kilka kluczowych warstw, które razem pozwalają zamieniać światło w prąd. Na froncie znajduje się hartowane szkło z powłoką antyrefleksyjną — chroni ono ogniwa przed uderzeniami i gradem, a jednocześnie ogranicza odbicia, dzięki czemu więcej światła trafia do wnętrza modułu.

Pod szkłem leży enkapsulant, zazwyczaj folia EVA; laminuje on ogniwa, izoluje je od wilgoci i zanieczyszczeń oraz trzyma całość w jednej, stabilnej strukturze. Same ogniwa fotowoltaiczne są sercem modułu — wykonuje się je w technologii:

• mono-,
• poli-,
• cienkowarstwowej.

To one zamieniają fotony na prąd elektryczny. Aby ten prąd zebrać, używa się cienkich warstw przewodzących i busbarów — kontaktów i przewodów, których liczba zwykle waha się od 2 do 12, zależnie od projektu. Od spodu moduł chroni tylna folia (backsheet) — izolacyjna powłoka z materiałów takich jak PET, PVC czy fluoropolimer, zapobiegająca przebiciom i wilgoci.

Całość zamyka ramka aluminiowa, dodająca sztywności i ułatwiająca montaż na konstrukcji nośnej. Elektryczne połączenia realizuje puszka przyłączeniowa — skrzynka z złączami, diodami bocznikującymi i wyjściowym kablem. Do łączenia modułów między sobą służą okablowanie i konektory, które tworzą stringi. Na koniec następuje laminacja i hermetyzacja — procesy łączenia i uszczelniania warstw, zabezpieczające moduł przed wilgocią i korozją.

Jak zbudowane jest ogniwo fotowoltaiczne?

Typowe ogniwo krzemowe wytwarza napięcie obwodu otwartego rzędu 0,55–0,65 V. Jego rdzeń stanowi cienki krzemowy wafer o grubości 150–200 µm, najczęściej w formacie 156×156 mm, choć spotyka się też większe rozmiary, np. 182 lub 210 mm. Najważniejszym elementem jest złącze p-n, które tworzy pole elektryczne rozdzielające nośniki ładunku — substrat p (domieszkowany borowaniem) oraz cienką warstwę n (domieszkowaną fosforem).

Powierzchnia ogniwa jest teksturowana i pokrywana powłoką antyrefleksyjną (zazwyczaj SiNx), co ogranicza odbicia światła i poprawia absorpcję fotonów. Na froncie widoczne są metaliczne niteczki (fingers) oraz szersze przewody zbiorcze (busbary), zwykle w liczbie od 2 do 12; zbierają one elektrony i odprowadzają prąd do wyjścia ogniwa. Tylny kontakt może obejmować całą powierzchnię albo zawierać warstwę pasywującą i strukturę typu BSF/PERC, co podnosi napięcie przy pracy i redukuje rekombinację nośników.

W nowoczesnych konstrukcjach stosuje się dodatkowe warstwy pasywacyjne oraz zaawansowane technologie tylnych kontaktów, jak PERC czy TOPCon — dzięki temu sprawność ogniw rośnie zwykle o około 1–2 punkty procentowe w porównaniu z klasycznymi rozwiązaniami. Mechanizm działania jest prosty: fotony generują pary elektron–dziura, pole w złączu przesuwa elektrony na stronę n, a dziury na stronę p, co daje stały prąd wypływający przez metalizację.

Przy standardowych warunkach (STC) typowy prąd zwarciowy ogniwa 156×156 mm mieści się w granicach 8–9 A. Rodzaj krystaliczności wpływa na efektywność — ogniwa monokrystaliczne osiągają dziś komercyjnie 20–22% sprawności, ogniwa polikrystaliczne zwykle 15–17%, a cienkowarstwowe 8–12%. Te ostatnie wyróżniają się mniejszą grubością i większą elastycznością aplikacyjną.

W praktyce ogniwo łączy wszystkie te elementy: krzemowy wafer z złączem p-n, powłoką antyrefleksyjną, metalizacją frontu i tyłu oraz warstwami pasywacyjnymi i punktami lutowniczymi. Poskładane w szeregi i układy równoległe, ogniwa tworzą moduły dopasowane do wymagań napięcia i prądu w instalacji.

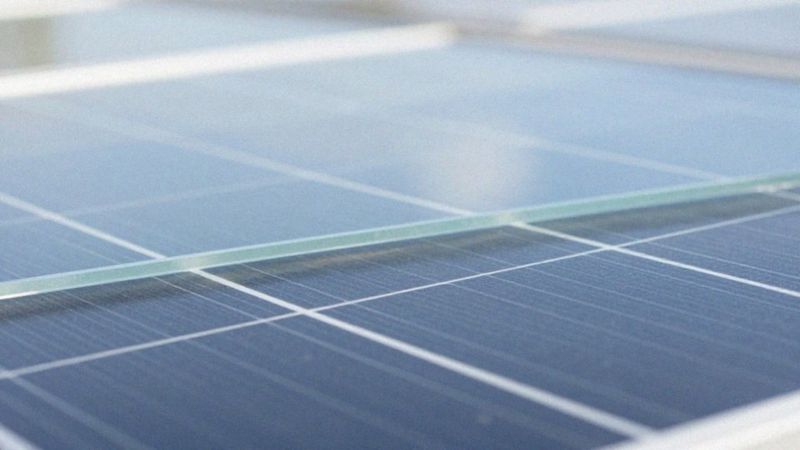

Jaką rolę pełni szkło hartowane i folia EVA?

Hartowane szkło pełni w module fotowoltaicznym rolę zarówno osłony, jak i warstwy optycznej. Chroni ogniwa przed:

• gradem,
• uderzeniami,
• niekorzystnymi warunkami pogodowymi.

Jednocześnie, dzięki niskiej absorpcji światła, poprawia przeźroczystość i przepuszczalność promieniowania. Ułatwia też spływ wody z powierzchni, a powłoka antyrefleksyjna ogranicza odbicia, pozwalając dojść do ogniw większej ilości światła. Jako materiał hartowany dodaje konstrukcji sztywności i zabezpiecza komponenty podczas montażu oraz transportu.

Folia EVA (etylenowinylowy octan) pełni funkcję kleju i amortyzatora w procesie laminacji — łączy szkło z ogniwami i tylną folią, eliminując puste przestrzenie powietrzne. Dodatkowo uszczelnia moduł przed wilgocią i zanieczyszczeniami oraz tłumi naprężenia mechaniczne, co poprawia hermetyczność całej jednostki. Jakość EVA bezpośrednio wpływa na żywotność i stabilność mocy; słaba folia lub błędy laminacji skutkują żółknięciem, delaminacją i szybszym spadkiem wydajności.

To współdziałanie szkła i EVA decyduje o trwałości, szczelności i efektywności optycznej modułu, dlatego dobór materiałów i kontrola procesu laminacji mają kluczowe znaczenie dla ograniczenia korozji i degradacji parametrów.

Jak hermetyzacja chroni panel przed korozją?

Hermetyzacja skutecznie zatrzymuje wilgoć zanim dotrze do warstw kontaktowych, co ogranicza elektrokorozję ścieżek metalowych i punktów lutowniczych. Laminacja w układzie szkło–EVA–ogniwa–EVA–backsheet tworzy solidną barierę mechaniczną i chemiczną, eliminując pęcherze powietrzne oraz obszary podatne na kondensację. Warstwa EVA wypełnia szczeliny między ogniwami, spowalniając migrację jonów i utlenianie metalizacji — dzięki temu maleje ryzyko żółknięcia oraz delaminacji.

Tylna folia pełni jednocześnie rolę izolatora i bariery przed wilgocią oraz agresywnymi gazami. Krawędziowe uszczelnienia razem z ramą aluminiową zapewniają szczelność mechaniczną; starannie wykonane spoiny znacząco wydłużają drogę, jaką musi pokonać woda, by dostać się do wnętrza modułu. Puszka przyłączeniowa zalana żywicą i uszczelniona do standardu IP67 chroni złącza i diody bocznikujące przed korozją i zwarciami, co redukuje ryzyko awarii elektrycznych.

Mniejsze zawilgocenie przekłada się także na wolniejsze tempo degradacji enkapsulantu, a więc opóźnia mechanizmy prowadzące do utraty mocy. W praktyce dobre zabezpieczenie hermetyczne wiąże się z niższym rocznym spadkiem mocy — w modułach z wyższej półki często obserwuje się wartości rzędu 0,5–0,8%.

Skuteczność hermetyzacji potwierdzają standaryzowane testy, na przykład:

• test wilgotnościowo-termiczny 85°C/85% RH przez 1000 godzin (IEC 61215),
• badania odporności na korozję,
• klasy szczelności puszek przyłączeniowych.

Długowieczność modułu w dużej mierze zależy od integralności laminacji; uszkodzenia lub nieszczelności przyspieszają korozję kontaktów, delaminację i spadek parametrów.

Co wpływa na wydajność panelu fotowoltaicznego?

Na wydajność paneli fotowoltaicznych wpływa kilka kluczowych czynników:

• rodzaj ogniw,
• natężenie i kąt padania promieniowania,
• temperatura pracy,
• zacienienie,
• straty optyczne i elektryczne,
• starzenie się materiałów.

To technologia ogniw i sposób ich produkcji wyznaczają podstawową sprawność modułu. Powłoki antyrefleksyjne ograniczają odbicia i zazwyczaj zwiększają przepływ światła o około 2–5% w porównaniu z powierzchniami bez powłoki. Istotna jest też konstrukcja układu przewodów – liczba i rozmieszczenie busbarów wpływają na straty rezystancyjne; więcej busbarów zwykle redukuje te straty i poprawia działanie zwłaszcza przy częściowym zacienieniu. Nasłonecznienie podaje się w W/m²; warunki standardowe (STC) to 1000 W/m² przy AM1.5 i 25°C, ale rzeczywista produkcja zależy od liczby godzin słonecznych oraz kąta padania promieni. Odpowiednie ustawienie modułów może dać 5–15% więcej energii rocznie w porównaniu z przypadkową orientacją. Temperatura pracy ma liniowy wpływ na moc: współczynnik temperaturowy mocy zwykle wynosi −0,30% do −0,45%/°C, więc przy wzroście temperatury modułu o 25°C napięcie i moc mogą spaść o około 7,5–11,25%. Zacienienie jest szczególnie groźne — nawet jeden zacieniony ogniw może znacząco obniżyć wydajność całego stringu, od 50% aż do całkowitej utraty mocy, jeśli brak jest diod bypass czy optymalizatorów. Lokalnie powstające hotspoty przyspieszają degradację materiałów. Stosowanie rozwiązań systemowych, takich jak diody obejściowe, mikroinwertery czy optymalizatory mocy, znacząco redukuje straty związane z zacienieniem. Zabrudzenia powierzchni (kurz, liście, pył) powodują typowo 2–6% strat rocznie w standardowych warunkach; w rejonach pustynnych bez regularnego czyszczenia spadki mogą przekraczać 10%. Odpowiedni kąt montażu i systematyczne mycie ograniczają gromadzenie się brudu i poprawiają wydajność. W systemie fotowoltaicznym występują też straty elektryczne: sprawność inwertera zwykle wynosi 95–98%, straty w kablach i połączeniach to około 1–3%, a dopasowanie modułów (mismatch) dodaje kolejne 1–3%. Współczynnik wypełnienia (FF) zazwyczaj mieści się w przedziale 0,70–0,82 i określa, jak blisko mocy maksymalnej znajduje się produkt Isc×Voc. Z upływem czasu materiały się starzeją — typowy roczny spadek mocy w modułach wyższej klasy wynosi 0,5–1,0%/rok. Szybsza degradacja pojawia się przy problemach takich jak żółknięcie EVA, delaminacja czy korozja kontaktów. Projekt i sposób montażu decydują o efektywnym odprowadzaniu ciepła oraz minimalizacji zacienienia. Rama i przestrzeń wentylacyjna pod panelem mogą obniżyć temperaturę modułu o 5–15°C w porównaniu do montażu bez odstępu, co przekłada się na wzrost mocy rzędu 1,5–6,75% w typowych warunkach. Innymi słowy, wybór technologii ogniw, jakość powłok i enkapsulantu, właściwa liczba busbarów, optymalna orientacja i kąt nachylenia, kontrola zacienienia, regularne czyszczenie oraz ograniczenie strat systemowych są decydujące dla rzeczywistej wydajności paneli PV i ich trwałości.

Jak prąd stały z panelu trafia do falownika?

Pojedynczy moduł ma napięcie obwodu otwartego w granicach 30–50 V, zależnie od liczby ogniw w ogniwie. Moduły łączy się szeregowo w stringi, osiągając napięcia rzędu kilkuset woltów — tak, by pasowały do zakresu MPPT falownika. Szeregowe połączenie podnosi napięcie, a równoległe zwiększa natężenie prądu, co pozwala optymalnie dopasować parametry systemu do inwertera i ograniczyć straty w przewodach.

Prąd z ogniw trafia do puszki przyłączeniowej modułu, gdzie umieszczone są złącza, wyjściowy przewód i diody bocznikujące; te ostatnie chronią przed hotspotami, gdy część modułu jest zacieniona. Z puszki wychodzi okablowanie PV, zwykle zakończone konektorami typu MC4, które prowadzi się do skrzynki łączeniowej (combiner box) lub bezpośrednio do falownika w mniejszych instalacjach.

W combiner box łączy się kilka stringów, montując tam:

• bezpieczniki DC,
• ochronniki przeciwprzepięciowe,
• wyłącznik DC — skąd kable DC kierowane są do wejścia falownika.

Falowniki sieciowe mają określone zakresy napięć MPPT, typowo 200–800 V, a inwerter dobiera punkt pracy modułów, korzystając z MPPT, aby maksymalizować dostarczaną moc. Ochrona instalacji obejmuje:

• wyłączniki DC,
• odgromniki,
• uziemienie,
• które zapobiegają uszkodzeniom i awariom.

W systemach on‑grid falownik przekształca energię i wysyła ją do sieci; nadwyżki rejestruje licznik dwukierunkowy, monitorując eksport i import energii. Natomiast w układach off‑grid prąd DC najpierw trafia do regulatora ładowania (kontrolera napięcia) przeznaczonego dla systemów 12/24/48 V. Kontroler MPPT optymalizuje napięcie i może zwiększyć pobór energii nawet o 20–30% w porównaniu z regulatorem PWM. Zmagazynowana energia w akumulatorach jest potem przetwarzana przez inwerter na prąd przemienny.

Alternatywą dla klasycznych stringów są mikroinwertery i optymalizatory mocy montowane bezpośrednio przy panelach — wtedy konwersja na AC odbywa się lokalnie, co zmniejsza wpływ zacienienia i ogranicza straty w długich ciągach. Typowe straty w okablowaniu i złączach wynoszą około 1–3%. Stosowanie właściwych przekrojów przewodów i wysokiej jakości konektorów redukuje te straty i poprawia stabilność dostarczanego prądu stałego do falownika.

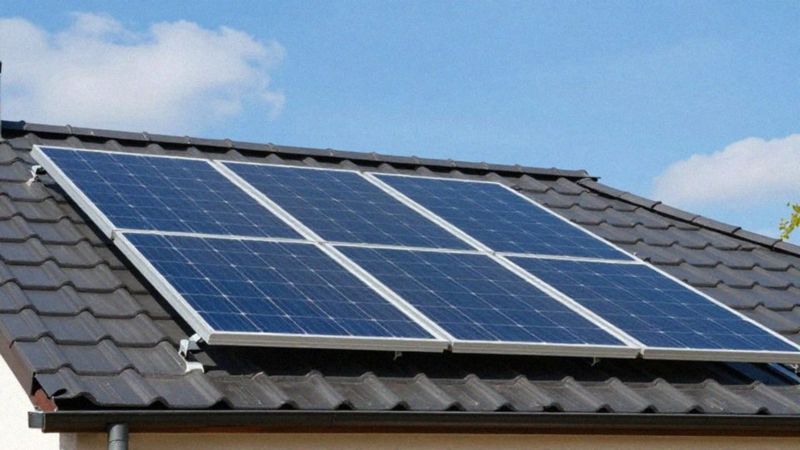

Ile lat działa typowy panel fotowoltaiczny?

Typowy czas eksploatacji paneli fotowoltaicznych to zazwyczaj 20–30 lat, a wielu producentów udziela 25-letniej gwarancji na moc. Jeśli roczna utrata wydajności wynosi 0,5%, po ćwierćwieczu moduł zachowa około 89% swojej mocy; przy spadku 0,8% będzie to ~82%, a przy 1% jedynie ~78%. W praktyce gwarancje mocy często określają minimalny poziom sprawności po 25 latach — na przykład ≥80%.

Na tempo starzenia paneli wpływa wiele czynników. Do najczęstszych przyczyn przedwczesnej degradacji należą:

• problemy z hermetyzacją,
• utlenianie i rozkład folii EVA,
• wnikanie wilgoci,
• korozja połączeń,
• uszkodzenia mechaniczne.

Równie ważne są oddziaływanie promieniowania UV i ciągłe cykle termiczne związane z nagrzewaniem i chłodzeniem. Jakość użytych materiałów i proces laminacji decyduje o trwałości i szybkości utraty mocy. Moduły certyfikowane zgodnie z normami EN 61215-1-1 i IEC 61730-1 muszą przechodzić testy wytrzymałości i bezpieczeństwa, co ogranicza ryzyko awarii na skutek wad fabrycznych.

Odpowiednia eksploatacja może znacznie przedłużyć żywotność instalacji. Regularne przeglądy wizualne, badania termowizyjne, czyszczenie powierzchni oraz kontrola puszek przyłączeniowych pomagają wykryć i zredukować źródła degradacji. Równie istotne są:

• poprawny montaż,
• zapewnienie wentylacji pod modułem,
• solidna konstrukcja nośna — to zmniejsza naprężenia mechaniczne i ogranicza przegrzewanie.

Gdy moduł dobiegnie końca okresu użytkowania, nadaje się do recyklingu. Branża recyklingowa rozwija metody odzysku szkła, aluminium i krzemu, co ogranicza wpływ na środowisko i wspiera gospodarkę o obiegu zamkniętym.
