Z czego zrobione są panele fotowoltaiczne? Materiały i technologia

Z czego zrobione są panele fotowoltaiczne?

Ogniwa krzemowe stanowią ponad 90% światowej produkcji modułów fotowoltaicznych. Typowy moduł PV składa się z kilku elementów:

• szkła z powłoką antyrefleksyjną,
• enkapsulantu (najczęściej folii EVA lub POE),
• płytek krzemowych pełniących rolę ogniw,
• plecków (backsheet),
• ramy aluminiowej,
• skrzynki przyłączeniowej z diodami bocznymi.

Płyty krzemowe mają zwykle grubość 160–200 µm, a standardowe rozmiary ogniw to 156×156 mm, 166×166 mm i 182×182 mm. Monokrystaliczne ogniwa osiągają sprawność rzędu 20–22%, polikrystaliczne zaś 15–18%. Do przedniej warstwy używa się hartowanego szkła o grubości 3,2 mm, często z niską zawartością żelaza lub w wersji ultraclear; zastosowanie powłoki antyrefleksyjnej zmniejsza straty światła do około 1–4%.

Enkapsulantem jest zazwyczaj laminat EVA o grubości około 0,45–0,5 mm na stronę, choć w modułach glass-glass i tam, gdzie wymagana jest większa odporność na PID, stosuje się folie POE i inne materiały hermetyzacyjne. Plecki wykonywane są z warstwy PET pokrytej fluoropolimerem, co zapewnia izolację elektryczną; alternatywą są moduły glass-glass, które plecków nie potrzebują. Rama aluminiowa, zwykle anodowana i o wysokości 30–40 mm, dodaje modułowi sztywności i ułatwia montaż. Skrzynka przyłączeniowa zawiera okablowanie, elektrody oraz diody boczne — to one chronią moduł i łączą go z instalacją.

Poza krzemem stosuje się też inne technologie półprzewodnikowe: CIGS (miedź‑ind‑gal‑selen), CdTe (tellur), perowskity, GaAs i german; CIGS oraz CdTe dominują w cienkowarstwowych modułach komercyjnych. Moduły bifacial mają aktywne obie strony, co może zwiększyć uzysk energii o 5–25% w zależności od albedo i sposobu montażu. Popularne „full black” wyróżniają się jednolitą, ciemną estetyką dzięki czarnym pleckom, ramom i powłokom antyrefleksyjnym. W typowych instalacjach pojedynczy moduł ma moc 300–400 W i zawiera zwykle 60, 66 lub 72 ogniwa; jako elektrody niektóre płytki wykorzystują pasty srebrne. Ze względu na koszty i dostępność surowców producenci wciąż szukają alternatywnych materiałów półprzewodnikowych.

Jak działa ogniwo fotowoltaiczne?

Fotony o energii większej niż przerwa energetyczna półprzewodnika (dla krzemu około 1,12 eV) potrafią wyrwać elektron z pasma walencyjnego. W rezultacie powstaje para elektron–dziura, a to właśnie zjawisko leży u podstaw fotowoltaiki, zwanej też fotoelektrycznością. W złączu typu p–n istnieje wbudowane pole elektryczne, które rozdziela nośniki:

• elektrony przemieszczają się ku warstwie n,
• a dziury ku p.

Gdy nośniki dotrą do elektrod, przepływa przez nie prąd stały — pojedyncze ogniwo krzemowe daje zwykle około 0,5 V. Aby uzyskać użyteczne napięcie i moc, ogniwa łączy się w moduły — połączenia szeregowe podnoszą napięcie, a równoległe zwiększają prąd. Przykładowo, 60 ogniw połączonych szeregowo może dać Vmp rzędu 30 V.

Zmniejszenie odbicia światła przez teksturowanie powierzchni i zastosowanie warstwy antyrefleksyjnej poprawia efektywność konwersji, a pole BSF przy tylnej powierzchni redukuje rekombinację nośników. Straty mocy wynikają m.in. z:

• rekombinacji,
• oporów szyn metalicznych,
• zacienienia paneli — nawet niewielkie zacienienie potrafi obniżyć wydajność całego stringu.

W takich sytuacjach przydatne są zabezpieczenia, np. diody boczne, które ograniczają straty. Prąd stały z modułów trafia do inwertera, który przekształca go na prąd zmienny zgodny z siecią lub instalacją domową; w systemach z magazynowaniem nadmiar zasila akumulatory. Domowy magazyn energii steruje przepływem między panelami, baterią i odbiornikami, poprawiając elastyczność zasilania.

Różne technologie ogniw różnią się budową złącza i mechanizmami zbierania ładunku, co wpływa na ich napięcie, moc i sprawność. Teoretyczny limit konwersji dla pojedynczego złącza — granica Shockley–Queisser — to około 33%. Monitoring prądu, ochrona przeciwprzepięciowa i zarządzanie termiczne pomagają ograniczyć degradację ogniw i wydłużyć żywotność instalacji.

Jak powstają panele fotowoltaiczne?

Proces produkcji modułów fotowoltaicznych zaczyna się od oczyszczenia krzemu do jakości półprzewodnikowej — zwykle w zakresie 5N–9N (99,999%–99,999999% czystości). Z oczyszczonego materiału odlewa się ingoty:

• metodą Czochralskiego powstają krążki monokrystaliczne,
• krystalizacja kierunkowa daje polikrystaliczne.

Ingoty następnie tnie się na wafers przy użyciu pił drutowych, co generuje straty znane jako kerf loss; nowoczesne linie ograniczają je przez cieńsze cięcie. Na wafers formuje się ogniwa. Etap ten obejmuje:

• dyfuzję domieszek, która tworzy warstwę emitera,
• texturowanie powierzchni, zmniejszające odbicie światła.

Dodatkowo nakłada się warstwę antyrefleksyjną (np. SiNx), by zmniejszyć straty optyczne. Metalizację kontaktów wykonuje się przez sitodruk pastą srebrną i jej wypalanie, choć w bardziej zaawansowanych procesach stosuje się też elektrolizę. Wydajność ogniw poprawiają techniki takie jak:

• laserowe cięcie,
• dopingowanie,
• układy half-cut,
• shingling.

Rozwój struktur ogniw wpływa na kolejne etapy wytwarzania. Ogniwa PERC wprowadzają tylne pasywacje, TOPCon wykorzystuje cienką warstwę tlenku z warstwą polikrystaliczną, a HJT łączy cienkie warstwy amorficznego i krystalicznego krzemu, co narzuca niskotemperaturowe procesy. IBC przenosi wszystkie kontakty na tył ogniwa, podnosząc sprawność i poprawiając estetykę. Równolegle technologie cienkowarstwowe — jak CdTe, CIGS, perowskity czy ogniwa barwnikowe — korzystają z alternatywnych zestawów maszyn i parametrów produkcji.

Kolejnym krokiem jest łączenie ogniw w stringi, zwykle przez lutowanie lub zgrzewanie taśmami przewodzącymi. Po zmontowaniu stringów następuje enkapsulacja: laminacja próżniowa z użyciem laminatów EVA lub folii POE w ściśle kontrolowanych warunkach temperatury i czasu. W układzie glass-glass tylna osłona zastępowana jest szkłem solarnym. Po laminacji montuje się ramę aluminiową oraz skrzynkę przyłączeniową z diodami bocznymi i przewodami.

Kontrola jakości obejmuje kompleksowe badania elektryczne i mechaniczne. Testy EL i pomiary IV z lampy błyskowej pozwalają określić moc i wykryć defekty. Moduły poddaje się też próbom wytrzymałościowym:

• cyklom termicznym (zwykle około 200 cykli),
• testowi wilgoci i ciepła 85°C/85% przez 1 000 godzin,
• obciążeniom mechanicznym (np. 2 400–5 400 Pa),
• testowi PID, sprawdzającemu degradację indukowaną napięciem.

Dodatkowo wykonuje się pomiary przyczepności, izolacji elektrycznej i odporności na korozję. Efektywność produkcji i koszty zależą od jakości surowców, strat przy cięciu wafers, zastosowanej technologii ogniw (PERC, TOPCon, HJT, IBC) oraz poziomu automatyzacji linii. Wyższa sprawność ogniwa podnosi moc panelu i obniża koszt instalacji na 1 kW, chociaż może też zwiększać koszt wyprodukowania pojedynczego modułu. Po zakończeniu wszystkich testów moduły sortuje się według mocy, pakuje i wysyła do montażu.

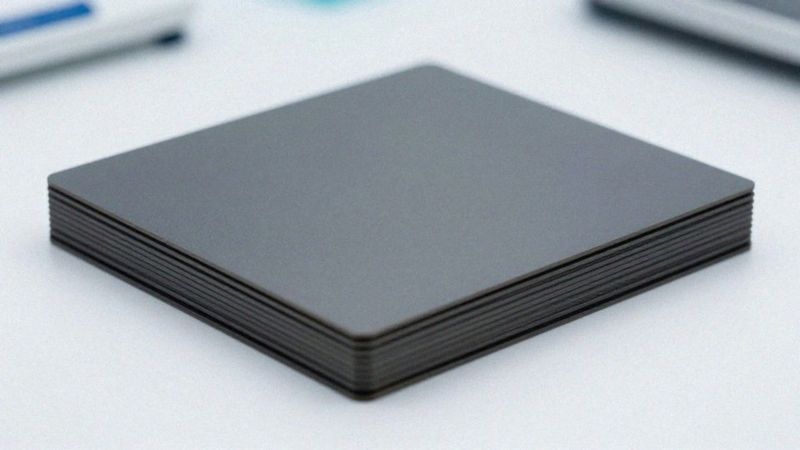

Dlaczego krzem dominuje w ogniwach fotowoltaicznych?

Krzem stanowi około 30% skorupy ziemskiej, co przekłada się na niskie koszty surowca i ułatwia jego pozyskiwanie. Ma cztery elektrony walencyjne, dzięki czemu tworzy stabilne sieci krystaliczne i efektywne złącza półprzewodnikowe. Pasmo zabronione wynoszące około 1,12 eV dobrze pokrywa widmo słoneczne, co z kolei przekłada się na wysoką sprawność ogniw.

Dojrzałe procesy produkcyjne — od ingotów, przez wafery, aż po gotowe płytki — poprawiły wydajność i obniżyły koszty w przeliczeniu na 1 kW. Zarówno ogniwa monokrystaliczne, jak i polikrystaliczne mają mocną pozycję rynkową, bo oferują przewidywalne parametry i powtarzalność produkcji.

Nowe konstrukcje, takie jak:

• PERC,
• TOPCon,
• HJT,
• IBC,

zwiększają sprawność i trwałość paneli, a także poprawiają ich odporność na warunki atmosferyczne. Dobrze rozwinięty łańcuch dostaw surowców i półfabrykatów ogranicza ryzyko braków materiałów i stabilizuje ceny produkcji.

Moduły krzemowe cechują się długą żywotnością — standardowe gwarancje sięgają 25 lat, a wiele instalacji działa ponad trzy dekady przy akceptowalnym poziomie degradacji. Alternatywne technologie, jak:

• CdTe,
• CIGS,
• perowskity,
• GaAs,

mają swoje zalety w wybranych zastosowaniach, ale napotykają wyzwania związane z dostępnością surowców, trwałością i skalowalnością produkcji. W perspektywie kolejnych generacji ogniw krzem pełni rolę platformy technologicznej, co umożliwia integrowanie nowych rozwiązań bez konieczności przebudowy całego łańcucha produkcyjnego.

Jakie materiały chronią ogniwa fotowoltaiczne?

Szkło PV pełni pierwszą linię obrony modułu — to hartowane, niskowęglowe szkło o zmniejszonej zawartości żelaza, co poprawia przezroczystość i wytrzymałość mechaniczną. Wersje ultraclear jeszcze lepiej przepuszczają światło, a powłoka antyrefleksyjna (ARC) ogranicza odbicia, przekładając się na większy uzysk energii.

Enkapsulanty tworzą szczelną barierę wokół ogniw. Laminat EVA jest powszechnie stosowany ze względu na elastyczność i dobrą przyczepność, natomiast folie POE oferują lepszą ochronę przed wilgocią i mniejsze ryzyko degradacji związanej z PID. Wybór materiału wpływa na żywotność modułu — decyduje o odporności na żółknięcie, delaminację i przenikanie pary wodnej.

Plecki (backsheet) zapewniają izolację elektryczną i ochronę przed wilgocią; typowym rozwiązaniem są warstwy PET pokryte fluoropolimerami (PVF/PVDF) dla zwiększonej odporności na promieniowanie UV. Alternatywą są moduły glass-glass, które rezygnują z klasycznego plecku i dzięki temu poprawiają trwałość, choć kosztem większej masy.

Ramy aluminiowe zabezpieczają krawędzie przed uderzeniami i ułatwiają montaż, a uszczelnienia brzegowe — taśmy butylowe, silikony czy kleje strukturalne — zapobiegają dostawaniu się wody i pary. Dodatkowe zabezpieczenia obejmują powłoki odporne na UV na pleckach, przewodach i ramach, co ogranicza degradację polimerów.

Skrzynka przyłączeniowa z diodami bocznymi, kable z powłokami odpornymi na UV oraz solidne połączenia elektrodowe chronią przed przeciążeniami i korozją. Krytyczna jest też przyczepność: między ogniwem a enkapsulantem i między enkapsulantem a szkłem — ma to bezpośredni wpływ na odporność mechaniczną i termiczną modułu.

Materiały dobiera się z myślą o konkretnych testach wytrzymałościowych: cykle termiczne obejmują zwykle około 200 cykli, test wilgoci i ciepła to 1 000 godzin w 85°C i 85% wilgotności, a test obciążeń dynamicznych wynosi 2 400–5 400 Pa. Wyniki tych badań weryfikują odporność na delaminację, korozję, pęknięcia i degradację elektryczną.

Najskuteczniejsza ochrona uzyskuje się przez odpowiednie zestawienie komponentów: szkło PV z powłoką ARC, enkapsulant o niskim WVTR (np. POE), trwały backsheet lub konstrukcja glass-glass, aluminiowa rama oraz starannie dobrane materiały hermetyzacyjne i elementy elektryczne odporne na UV. Taka konfiguracja minimalizuje dostęp wilgoci, ogranicza uszkodzenia mechaniczne i zmniejsza tempo utraty wydajności.

Czy panele fotowoltaiczne zawierają toksyczne materiały?

Ryzyko narażenia na substancje toksyczne w typowych instalacjach fotowoltaicznych jest bardzo niskie. Ogniwa są hermetycznie zamknięte między szkłem, enkapsulantem i plecką, a materiały uszczelniające ograniczają migrację związków do otoczenia. Enkapsulanty typu EVA i POE wraz ze szkłem i pleckami tworzą skuteczną barierę, która zmniejsza prawdopodobieństwo uwolnienia materiałów półprzewodnikowych.

Wyjątkiem bywają technologie cienkowarstwowe:

• moduły CdTe zawierają kadm i tellur, przy czym kadm w formie CdTe jest stosunkowo stabilny chemicznie i ma ograniczoną biodostępność,
• w ogniwach CIGS występują selen oraz metale takie jak ind i gal — selen w niektórych formach oksydacyjnych może być toksyczny przy dużej ekspozycji,
• w zaawansowanych ogniwach pojawia się też german; jego toksyczność jest zwykle niższa niż kadmu, choć zależy od formy chemicznej,
• perowskity często zawierają ołów (Pb), co budzi wątpliwości związane z długoterminowym wpływem i stawia dodatkowe wymagania dotyczące badań oraz bezpiecznego recyklingu.

Organiczne ogniwa zastępują metale związkami organicznymi, ale charakteryzują się krótszą żywotnością i innymi wyzwaniami środowiskowymi. Największe ryzyko pojawia się przy mechanicznym uszkodzeniu modułu, pożarze lub niewłaściwym gospodarowaniu odpadami — wtedy hermetyzacja może zostać naruszona i rośnie prawdopodobieństwo uwolnień. Procesy produkcyjne i recykling niosą wyższe narażenie dla pracowników, dlatego konieczne są odpowiednie procedury kontroli i środki ochrony.

Normy i testy, takie jak IEC 61215 i IEC 61730, sprawdzają trwałość i bezpieczeństwo modułów, a w UE kwestie odpadów EEE oraz krajowe programy recyklingu regulują zbiórkę i odzysk materiałów. Recykling pozwala odzyskać szkło, aluminium i surowce półprzewodnikowe oraz bezpiecznie unieszkodliwić elementy takie jak kadm czy tellur, dlatego warto wybierać producentów oferujących programy zwrotu i sprawdzać deklaracje materiałowe oraz certyfikaty.

Przy normalnej eksploatacji panele krzemowe nie stanowią istotnego zagrożenia toksycznego dla użytkowników, natomiast technologie CdTe, CIGS i perowskity wymagają bardziej zaawansowanego zarządzania cyklem życia, aby zminimalizować wpływ na środowisko.

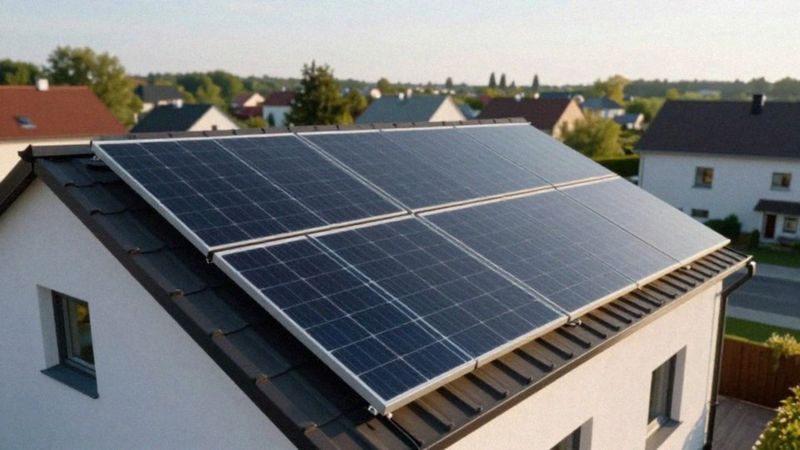

Czy generacje ogniw mają znaczenie dla instalacji?

Wybór generacji ogniw fotowoltaicznych decyduje o wydajności systemu, jego trwałości, kosztach instalacji i sposobie montażu. Pierwsza generacja to krzem — monokrystaliczne i polikrystaliczne moduły, które reprezentują dojrzałą technologię o stabilnych parametrach i dobrze rozwiniętym serwisie. Nowe odmiany krzemu, takie jak PERC, TOPCon, HJT czy IBC, podnoszą rzeczywistą moc paneli, co obniża koszt produkcji energii na 1 kWh dzięki wyższej sprawności i mniejszemu zapotrzebowaniu na powierzchnię.

Druga generacja obejmuje ogniwa cienkowarstwowe (CdTe, CIGS oraz amorficzny krzem) — ich produkcja jest tańsza, a moduły lepiej radzą sobie w wysokich temperaturach i przy częściowym zacienieniu, choć mają niższą efektywność powierzchniową i wymagają specyficznych rozwiązań przy recyklingu. Trzecia generacja to perowskity, ogniwa wielojunkcyjne, organiczne i kwantowe — mają duży potencjał pod kątem konwersji energii, ale wiele z tych technologii wciąż dopracowuje się do masowej komercjalizacji i musi udowodnić długoterminową trwałość.

Przy wyborze technologii warto też uwzględnić aspekty instalacyjne:

• dobór inwertera,
• konfigurację stringów,
• ewentualne zastosowanie optymalizatorów czy mikroinwerterów,
• wpływ na wydajność w warunkach zacienienia czy nierównomiernego nasłonecznienia.

Nie bez znaczenia są też kwestie takie jak podatność na degradację indukowaną napięciem (PID) oraz wpływ montażu i albedo na uzysk w przypadku modułów bifacial. Kryteria decydujące o wyborze to:

• dostępna powierzchnia,
• budżet na wat,
• lokalny klimat (temperatura, zacienienie),
• oczekiwana żywotność,
• dostępność serwisu i możliwości recyklingu,
• model rozliczeń (on‑grid, net‑billing),
• potrzeby magazynowania energii.

Przed zakupem warto zweryfikować testy wytrzymałościowe i deklaracje producenta — to podnosi przewidywalność wyników projektu. W praktyce dla mikroinstalacji domowych najbardziej opłacalne są zaawansowane ogniwa krzemowe, natomiast na dużych farmach lub w szczególnych warunkach cienkowarstwowe technologie CdTe/CIGS mogą być konkurencyjne. Ogniwa trzeciej generacji pozostają obiecującą opcją na przyszłość, lecz ich sukces zależy od potwierdzenia trwałości i skali produkcji.
