Chłodzenie domu z ziemi — jak działa i jakie ma korzyści?

Czym jest chłodzenie domu z ziemi?

Na głębokości 1,5–3 m temperatura gruntu zwykle utrzymuje się na poziomie 8–10°C — stałe źródło chłodu, które można wykorzystać do wentylacji. Chłodzenie z ziemi realizuje gruntowy wymiennik ciepła (GWC): rury zakopane w gruncie, wymiennik żwirowy lub płytowy przekazują niską temperaturę do powietrza albo innego czynnika roboczego.

Budowa takiego rozwiązania obejmuje:

• czerpnię powietrza,
• instalację gruntową wykonaną najczęściej z PVC lub polipropylenu,
• kolektory, które mogą być układane poziomo lub pionowo,
• czasem studnię wierconą.

Powietrze przepływa przez przewody, oddaje ciepło do otaczającej ziemi i trafia do systemu wentylacyjnego — często razem z rekuperatorem — wstępnie schłodzone i gotowe do dalszej obróbki. GWC może działać pasywnie jako naturalna klimatyzacja lub pełnić rolę wstępnego chłodzenia dla mechanicznej wentylacji, co znacząco obniża zapotrzebowanie na pracę urządzeń chłodzących.

Jeśli zamiast powietrza użyje się cieczy, system wymaga:

• pompy cyrkulacyjnej,
• odpowiedniego sterowania,
• wymiennika glikolowego lub innego pośrednika.

Odpowiednio zaprojektowana czerpnia oraz filtry ograniczają zanieczyszczenia i ryzyko zapychania rur, co wpływa na niezawodność instalacji. Montaż poprawia komfort termiczny latem i zmniejsza obciążenie klimatyzacji, a koszty eksploatacji pozostają niskie, ponieważ korzysta się z darmowej energii zgromadzonej w gruncie. Rozwiązanie nadaje się zarówno do nowych, jak i modernizowanych budynków; jest ekologiczne, energooszczędne i cechuje się niewielkim śladem węglowym.

O ile stopni obniża chłodzenie domu z ziemi?

Typowy gruntowy wymiennik ciepła obniża temperaturę nawiewanego powietrza o około 5–12°C. W starannie zaprojektowanych instalacjach spadek wynosi zwykle 10–12°C względem temperatury zewnętrznej, natomiast w mniejszych systemach częściej obserwuje się tylko 5–7°C. Standardowe instalacje osiągają z reguły 7–10°C, a większe lub głębiej położone wymienniki potrafią schładzać powietrze o 10–12°C.

Moc chłodnicza takich wymienników jest na ogół niewielka — rzadko przekracza kilka kilowatów, najczęściej mieści się w przedziale 0,5 kW do kilku kW. Roczne zużycie energii na chłodzenie to najczęściej kilkaset kWh, choć dokładna wartość zależy od wielkości i charakteru instalacji. Wydajność systemu determinuje:

• długość i pojemność wymiennika,
• temperatura gruntu,
• prędkość przepływu powietrza,
• rodzaj rur.

Gdy powietrze przepływa zbyt szybko albo wymiennik jest zbyt krótki, jego efektywność spada. Gruntowy wymiennik najlepiej wykorzystać jako wstępne chłodzenie w układach z rekuperacją — obniżając temperaturę nawiewu ogranicza on potrzebę włączania klimatyzacji, co przekłada się na oszczędności energii. W skrajnych upałach nie zastąpi pełnego systemu klimatyzacji, ale znacząco zmniejsza jego obciążenie.

Jak zaprojektować GWC: głębokość i podłączenie do rekuperacji?

Głębokość wykopów powinna wynosić minimum 1,5 m; typowy zakres projektowy to 1,5–2,0 m. Tam, gdzie grunt ma niską przewodność cieplną albo zależy nam na bardziej stabilnej temperaturze, warto rozważyć:

• większą głębokość,
• zastosowanie sond pionowych.

Przy ograniczonej powierzchni działki lepszym rozwiązaniem będzie studnia wiercona lub kolektor pionowy, natomiast na rozległych parcelach częściej stosuje się kolektor poziomy. Do układania kolektora poziomego w serpentynę dobrze nadaje się metoda Tihelmana — skraca to długość wykopów.

Przewody powietrzne zwykle wykonuje się z rur PVC lub polipropylenowych o średnicy około 100–160 mm (np. DN110). Jeśli planujemy obieg glikolu, konieczne są:

• rury odporne chemicznie,
• pompa cyrkulacyjna.

Przy projektowaniu trasy trzeba uwzględnić:

• spadek rur 1–2% w kierunku punktu odprowadzenia skroplin,
• zapewnienie łatwego dostępu do czerpni i studzienek inspekcyjnych.

Wykonanie wykopów czy wiercenie powinno być zlecone doświadczonemu wykonawcy, a długość wymiennika należy wymiarować na podstawie zapotrzebowania powietrza i przewodności gruntu. Podłączenie do systemu wentylacyjnego realizuje się poprzez kanał GWC przed centralą — dzięki temu powietrze z czerpni przechodzi przez gruntowy wymiennik przed dotarciem do rekuperatora.

W instalacji GWC oraz w rekuperatorze trzeba dobrać odpowiednie parametry:

• przepływu,
• spadku ciśnienia.

Wentylator z regulacją obrotów pozwoli precyzyjnie dopasować wydajność. Na czerpni montuje się filtr wstępny; za GWC rekomendowane jest zainstalowanie:

• przepływomierza,
• czujników temperatury,
• elektronicznie sterowanych zaworów bypass.

Projekt powinien też uwzględniać zabezpieczenia przeciwkondensacyjne — pułapkę skroplin, odprowadzenie kondensatu do kanalizacji oraz opcję osuszania powietrza w wilgotnych okresach. W układzie z glikolem należy przewidzieć:

• wymiennik po stronie rekuperatora,
• pompa cyrkulacyjna,
• monitoring stanu płynu.

Warto dokumentować wydajność systemu dla różnych przepływów i temperatur gruntu — to ułatwi dobór długości rur i ich średnic, zminimalizuje spadek temperatury oraz ograniczy straty ciśnienia.

Przed montażem sprawdź:

• właściwości gruntu (przewodność, wilgotność),
• typ kolektora (poziomy, pionowy lub studnia),
• głębokość wykopów,
• rodzaj rur (PVC/PP lub odporne chemicznie),
• zaplanowany spadek i odprowadzenie skroplin,
• lokalizację czerpni z filtracją,
• obliczony przepływ oraz dobór rekuperatora z regulacją.

Dodatkowo zaprojektuj automatykę sterującą i punkty serwisowe. Taki, starannie zaplanowany projekt GWC zapewni sprawną współpracę z rekuperacją i poprawi efektywność całego systemu wentylacyjnego.

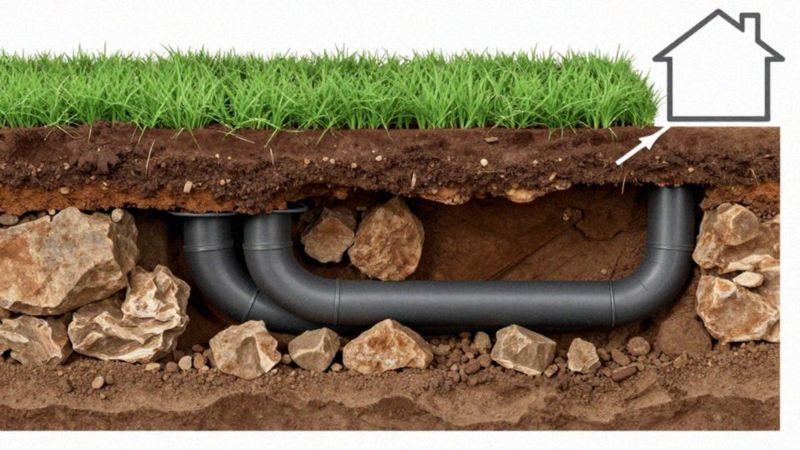

Czy chłodzenie domu z ziemi współpracuje z pompą ciepła?

Integracja gruntowego wymiennika ciepła (GWC) z pompą ciepła działa zasadniczo w dwóch trybach:

• pasywne schładzanie, które omija sprężarkę,
• aktywne chłodzenie z użyciem sprężarki.

Przy współpracy z obiegiem gruntowym, pompa ciepła osiąga wyższą efektywność sezonową — grunt jako dolne źródło poprawia parametry pracy całego układu. W praktyce gruntowe źródło podnosi współczynnik COP nawet o 15–40% w porównaniu do systemów powietrze–powietrze. Połączenie realizuje się przez wymiennik glikolowy i pompę cyrkulacyjną, która tłoczy medium między sondami lub kolektorem a jednostką wewnętrzną albo buforem.

W instalacjach powietrze/woda GWC może pełnić rolę dolnego źródła dla pompy ciepła lub wstępnie schładzać powietrze nawiewane, co z kolei odciąża sprężarkę. Geotermiczne chłodzenie bazuje na stabilnej temperaturze gruntu, lecz wymaga właściwego doboru parametrów projektowych:

• temperatur zasilania i powrotu,
• ciśnienia roboczego,
• odpowiedniej izolacji przewodów.

Standardowym środkiem przeciwzamrożeniowym jest glikol propylowy w stężeniu około 20–30%. Kluczowe są też:

• właściwa powierzchnia wymiany w wymienniku,
• odpowiednia wydajność pompy cyrkulacyjnej.

Sterowanie systemem obejmuje:

• priorytet dla pasywnego chłodzenia,
• zastosowanie zaworów trójdrogowych,
• czujników temperatury,
• monitoring ryzyka kondensacji.

Przy dobrze zaprojektowanym GWC można skrócić czas pracy sprężarki w sezonie letnim nawet o 30–60% i uzyskać niemal darmowy chłód do wentylacji. To przekłada się na realne oszczędności energetyczne. Należy jednak pamiętać o zagrożeniach technicznych:

• kondensacja,
• lokalne różnice temperatur,
• problemy z kompatybilnością materiałów.

Zminimalizować je można przez:

• automatyczny bypass,
• system odprowadzenia skroplin,
• czujniki wykrywające punkt rosy.

Ostateczny efekt zależy od właściwego doboru medium, wymiennika, pomp cyrkulacyjnych i automatyki, dostosowanych do zakładanych temperatur i przepływów.

Jak uniknąć kondensacji przy chłodzeniu z ziemi?

Kondensacja pojawia się, gdy temperatura nawiewanego powietrza spada poniżej punktu rosy. Dobrą praktyką jest utrzymanie bezpiecznej zapory około 2°C powyżej tego punktu. Elektroniczne sterowanie obrotami wentylatora, bazujące na czujnikach temperatury i wilgotności, pomaga zachować tę margines bezpieczeństwa. W systemach stosuje się algorytmy PID lub logikę opartą na punkcie rosy, które w razie potrzeby:

• otwierają bypas,
• uruchamiają dogrzewanie,
• zmniejszają przepływ powietrza.

Monitorowanie realizowane jest przez czujnik punktu rosy przed rekuperatorem oraz czujniki wilgotności w kanałach; przekroczenie progów alarmowych powoduje sygnalizację awaryjną. Odpowiednia izolacja kanałów oraz eliminacja mostków termicznych znacząco obniżają ryzyko wykraplania. Do izolacji poleca się materiały takie jak:

• kauczuk elastomerowy,
• pianka zamkniętokomórkowa.

Przy instalacjach powietrznych rury PVC lub PP są zwykle wystarczające, natomiast w obiegach z cieczą lepiej stosować rury odporne chemicznie oraz wymiennik glikolowy — najczęściej z 20–30% roztworem propylenglikolu — żeby ograniczyć kondensację. Odprowadzanie skroplin powinno być zaprojektowane z nachyleniem prowadzącym do odpływu, z pułapką skroplin oraz studzienkami rewizyjnymi co 10–20 m. Cała instalacja musi mieć podłączenie do kanalizacji sanitarnej lub deszczowej. Przed GWC montuje się filtrację — filtr wstępny G4 i filtr dokładny F7 — co zmniejsza zanieczyszczenie i rozwój biofilmu. Opcjonalnie można dodać moduł UV lub wykonywać regularne dezynfekcje, by ograniczyć ryzyko rozwoju bakterii i grzybów.

Osuszanie powietrza warto rozważyć, jeżeli wilgotność względna nawiewu przekracza około 65%. Osuszacz łopatkowy lub adsorpcyjny dobrze sprawdza się sezonowo, niekoniecznie przez cały rok. Projekt kanałów powinien eliminować miejsca stagnacji — zalecane są spadki 1–2% w kierunku odpływu i łatwy dostęp serwisowy. Pułapki skroplin montuje się przy wlotach jednostek, co ułatwia konserwację. Eksploatacja i przeglądy obejmują rutynowe czynności:

• wymiana filtrów co około 3 miesiące,
• kontrola czerpni i wymiennika co 6–12 miesięcy,
• dokładne czyszczenie GWC co 2–5 lat.

Rejestrowanie parametrów takich jak temperatura, wilgotność względna i przepływ umożliwia wczesne wykrycie problemów. Automatyka powinna integrować dane z rekuperatora, aby przy wykryciu „mokrego” powietrza system mógł automatycznie przełączyć bypass lub podnieść temperaturę nawiewu o 2–3°C — to skutecznie zapobiega kondensacji bez potrzeby długotrwałego osuszania. Regularna dokumentacja i coroczna kalibracja czujników, połączone z prawidłowym systemem odprowadzania kondensatu oraz staranną izolacją, minimalizują ryzyko zagrożeń higienicznych i uszkodzeń instalacji.

Ile kosztuje montaż chłodzenia domu z ziemi?

Orientacyjne ceny montażu gruntowych wymienników ciepła (GWC) w Polsce są mocno zróżnicowane i zależą od wybranego rozwiązania. Przykładowo:

• prosty, poziomy kolektor powietrzny — z rurami PVC/PP, wykopami, czerpnią i studzienkami inspekcyjnymi — kosztuje zwykle od 8 000 do 20 000 PLN,
• system z obiegiem cieczy z wymiennikiem glikolowym i zintegrowany z rekuperacją to wydatek około 20 000–45 000 PLN,
• kolektory pionowe (sondy wiercone) to wydatek od około 40 000 do nawet 120 000 PLN i więcej.

Na końcową kwotę wpływa kilka istotnych czynników:

• koszty prac ziemnych (np. wynajem koparki), które mogą wynosić od kilku do kilkunastu tysięcy złotych,
• cena studni wierconej, często liczona w kilkunastu-kilkudziesięciu tysiącach,
• długość i głębokość rurociągów — im dłuższe trasy, tym więcej materiału i robocizny,
• rodzaj rur (PVC vs. polipropylenowe) przy większych długościach.

Dodatkowo:

• wymiennik glikolowy i pompa cyrkulacyjna to zwykle dodatkowe 5 000–15 000 PLN,
• integracja z pompą ciepła, automatyka, filtry i studzienki rewizyjne podnoszą koszty o kilka tysięcy złotych.

Koszty eksploatacji są stosunkowo niskie. Napęd wentylatora i pompa cyrkulacyjna zużywają najczęściej 100–500 kWh rocznie, co przekłada się na około 100–500 PLN rocznie. Mniejsze obciążenie klimatyzacji i lepsza efektywność wentylacji generują dodatkowe oszczędności. Przy współpracy z pompą ciepła sezonowy współczynnik COP może wzrosnąć o 15–40%, co przyspiesza zwrot inwestycji.

Przy planowaniu projektu warto uwzględnić jeszcze:

• koszt projektu i badania gruntu (około 1 000–5 000 PLN),
• dokumentację,
• filtry (np. G4/F7),
• izolację kanałów oraz studzienki inspekcyjne.

Konieczne są też okresowe przeglądy i czyszczenie co 2–5 lat — ich koszt zależy od zakresu prac i może być rozliczany jednorazowo lub jako coroczny serwis. W porównaniu z klimatyzacją instalacja GWC często kosztuje podobnie jak montaż 1–3 jednostek typu split. GWC daje tzw. darmową energię chłodniczą w eksploatacji i niższe zużycie prądu, podczas gdy klimatyzatory dostarczają większą moc chłodniczą w krótkim czasie. Ostateczna opłacalność wymaga lokalnej wyceny — trzeba uwzględnić parametry gruntu, dostępność przestrzeni, zakres prac ziemnych, wymagania rekuperacji oraz plany integracji z pompą ciepła.
