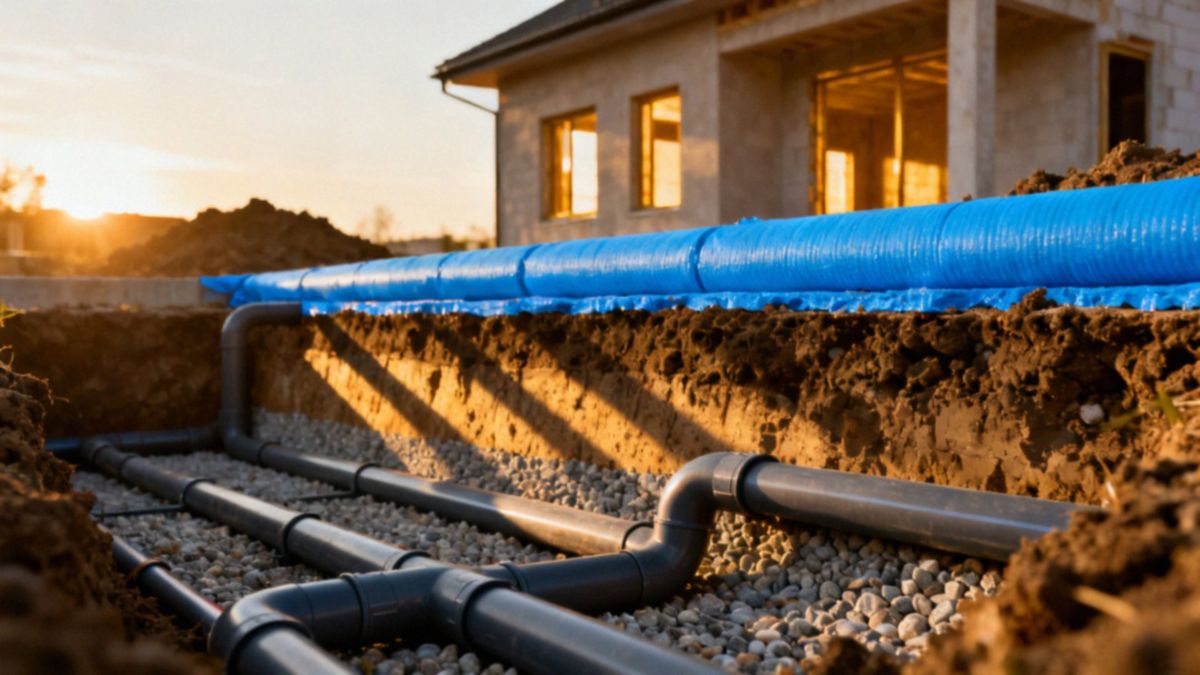

Gruntowy wymiennik ciepła — jak działa i jakie przynosi oszczędności?

Co to jest gruntowy wymiennik ciepła?

Instalacja z rurociągiem zakopanym w ziemi wykorzystuje stałą temperaturę gruntu do wstępnego ogrzewania albo schładzania powietrza trafiającego do budynku. Gruntowy wymiennik ciepła (GWC), zwany też gruntowym powietrznym wymiennikiem ciepła (GPWC), działa bez dodatkowego źródła ciepła, korzystając z dużej pojemności cieplnej gleby. Na głębokości 1–3 m temperatura podłoża zwykle utrzymuje się w przedziale 8–12°C, co latem ogranicza przegrzewanie, a zimą redukuje straty ciepła.

Do wyboru są różne konstrukcje:

• rurociągowe,
• żwirowe,
• płytowe,
• układy grzebieniowe.

Ponadto wymienniki mogą być:

• przeponowe — oddzielają przepływ powietrza od złoża,
• bezprzeponowe — pozwalają na bezpośrednie przechodzenie powietrza.

Złoża mineralne, na przykład zeolit czy kruszywa skalne, pełnią jednocześnie rolę filtrów, poprawiając jakość nawiewanego powietrza. Układ rurociągów pod ziemią chroni parametry powietrza przed wpływem warunków atmosferycznych i stabilizuje temperaturę nawiewu. GWC stanowi efektywne uzupełnienie wentylacji mechanicznej i systemów rekuperacji, dzięki czemu rośnie energooszczędność i komfort w pomieszczeniach. W efekcie wykorzystanie pojemności cieplnej gruntu obniża potrzebę stosowania dodatkowego ogrzewania lub chłodzenia.

Jak działa gruntowy wymiennik ciepła?

Powietrze przepływające przez zakopane rury lub przez złoża wymienia energię głównie poprzez konwekcję wewnątrz przewodu i przewodzenie przez ścianki do otaczającego gruntu. Wymiana termiczna zachodzi na styku powietrza z materiałem, a powierzchnia kontaktu (ściany rury lub ziarnistość kruszywa) decyduje o szybkości transferu ciepła. Kierunek przepływu energii zależy od różnicy temperatur między nawiewanym powietrzem a masą ziemi — zimą grunt może je podgrzać, latem zaś schłodzić.

Na sprawność instalacji wpływa sposób wykonania:

• złoża żwirowe zapewniają większą powierzchnię wymiany, ale stawiają wyższe opory przepływu,
• układ rurowy cechuje się niższym oporem i mniejszą powierzchnią kontaktu.

W praktyce możliwa zmiana temperatury nawiewu wynosi zwykle od ok. 3 do 12°C i zależy od długości instalacji, głębokości oraz przepływu powietrza — typowo w zakresie 30–300 m3/h. Opory w standardowych systemach mieszczą się mniej więcej między 50 a 250 Pa, które musi pokonać wentylator rekuperatora przy doborze urządzenia. Pojemność cieplna gruntu działa jak bufor: wygładza wahania dobowe i sezonowe, dzięki czemu temperatura nawiewu nie zmienia się gwałtownie.

Kontakt z materiałem mineralnym pełni też funkcję filtracyjną — zatrzymuje część pyłów PM10, częściowo neutralizuje zapachy oraz ogranicza obecność bakterii i grzybów. Przepływ przez porowate złoże sprzyja dodatkowo naturalnemu osuszaniu powietrza. Cały proces nie wymaga zewnętrznego źródła ciepła — zużywana jest jedynie energia napędowa wentylatorów. Efektywność instalacji zależy więc od prawidłowego doboru długości i średnicy przewodów oraz parametrów przepływu.

Jak gruntowy wymiennik ciepła wspiera rekuperację?

Wstępne podgrzanie lub chłodzenie powietrza przy użyciu gruntowego wymiennika ciepła (GWC) zmniejsza różnicę temperatur na wlocie rekuperatora, co poprawia odzysk ciepła i korzystnie wpływa na bilans energetyczny budynku. Zwykle temperatura nawiewu zmienia się o około 3–12°C, a przy przepływach 30–300 m3/h przekłada się to na mniejsze zapotrzebowanie na dogrzewanie elektryczne centrali i niższe koszty ogrzewania.

GWC również ogranicza ryzyko przemrożenia wymiennika rekuperatora — podnosi temperaturę nawiewu powyżej punktu zamarzania, dzięki czemu cykle odmrażania występują rzadziej. W praktyce oznacza to mniejsze straty energii związane z systemami antyzamrożeniowymi i stabilniejszą pracę instalacji w sezonie grzewczym.

Latem natomiast chłodzenie nawiewu odciąża klimatyzację i poprawia współczynnik sprawności (COP) układu chłodniczego. Jeśli wymiennik jest dobrze zaprojektowany, jego opory przepływu mieszczą się zwykle w przedziale 50–250 Pa, co zmniejsza zużycie energii przez wentylatory rekuperatora.

Dodatkowe korzyści to efekt filtracyjny złoża, który redukuje stężenie pyłów PM10 i ogranicza osadzanie się zanieczyszczeń na wymienniku — przekłada się to na lepszą sprawność i higienę wentylacji mechanicznej.

Integracja GWC z systemem rekuperacji pozwala na automatyczne przełączanie między czerpnią gruntową a zewnętrzną, optymalizując pracę urządzeń według bieżących warunków i redukując liczbę przestojów serwisowych. W rezultacie GWC okazuje się efektywnym i energooszczędnym wsparciem dla rekuperacji.

Jakie oszczędności daje gruntowy wymiennik ciepła?

Typowe oszczędności na rachunkach za ogrzewanie i chłodzenie mieszczą się zwykle w przedziale 5–25% całkowitych kosztów systemów HVAC, choć dokładna wartość zależy od konkretnego projektu, typu wymiennika i parametrów przepływu powietrza. Moc zaoszczędzoną przy podgrzewaniu lub chłodzeniu powietrza można obliczyć prostym wzorem: Q [W] = 0,33 × V [m3/h] × ΔT [°C].

Dla przykładu, przy przepływie 150 m3/h i różnicy temperatur 6°C rezultatem jest 297 W, co przy 4 000 godzinach pracy daje około 1 188 kWh rocznie. Jeśli natomiast V = 250 m3/h i ΔT = 8°C, moc wzrasta do 660 W, czyli oszczędność rzędu 2 640 kWh.

Przeliczając to na pieniądze, przy cenie energii 0,70 zł/kWh otrzymujemy mniej więcej 831 zł i 1 848 zł rocznie dla powyższych przykładów, lecz rzeczywiste kwoty zależą od nośnika energii i obowiązującej taryfy. Oszczędności związane z energią elektryczną używaną przez wentylatory są z reguły mniejsze i liczone bezpośrednio w kWh.

Obniżenie oporów przepływu o 100 Pa przy V = 150 m3/h i sprawności wentylatora 50% daje oszczędność mocy około 8 W, czyli ~32 kWh przy 4 000 godzin pracy. W praktyce redukcja zużycia wentylatorów zwykle wynosi 10–150 kWh rocznie.

Wpływ na bilans energetyczny budynku potrafi być znaczący, zwłaszcza w obiektach energooszczędnych, gdzie wentylacja stanowi większe źródło strat ciepła. Ograniczenie lub zastąpienie klimatyzacji zmniejsza zapotrzebowanie na chłód i poprawia ogólną efektywność systemu.

Najlepsze rezultaty osiąga się przy dobrze dobranym projekcie: połączenie gruntowego wymiennika ciepła (GWC) z rekuperacją i automatyką sterującą zwiększa korzyści eksploatacyjne. Koszt instalacji GWC waha się między około 5 000 a 30 000 zł, a okres zwrotu inwestycji zwykle wynosi 4–12 lat przy przyjętych oszczędnościach.

Rentowność rośnie przy wyższych cenach energii oraz gdy instalacja jest właściwie dopasowana do warunków gruntowych i potrzeb budynku. Korzyści ekologiczne też są istotne: oszczędność rzędu 1 000–3 000 kWh rocznie przekłada się na redukcję emisji CO2 około 700–2 100 kg (przy współczynniku 0,7 kg CO2/kWh), co podkreśla ekologiczny charakter GWC.

Ostateczna wielkość oszczędności zależy od takich czynników jak długość i typ wymiennika, przewodność cieplna gruntu, głębokość ułożenia, przepływ powietrza i opory instalacji. Dokładne prognozy uzyska się dopiero po przeprowadzeniu obliczeń hydrauliczno‑termicznych i sezonowych symulacji, które uwzględnią lokalne warunki i parametry systemu.

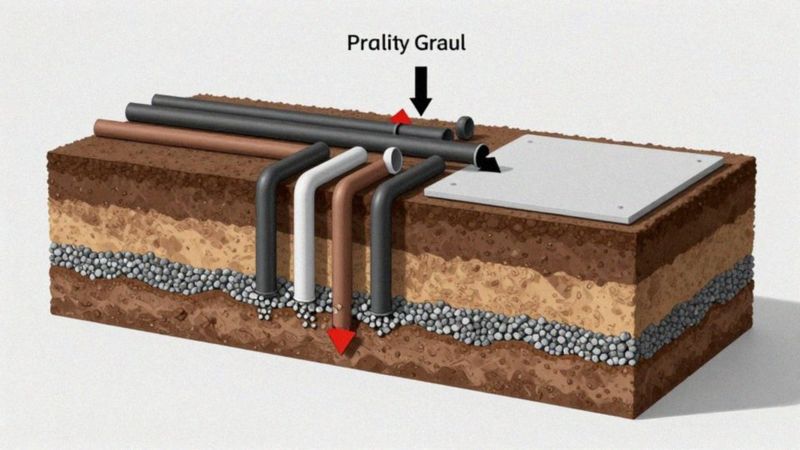

Jak dobrać wymiennik do warunków gruntowych?

Współczynnik przewodzenia cieplnego gruntu (λ) to kluczowy parametr przy doborze wymiennika. Przy λ < 0,5 W/(m·K) trzeba zwiększyć powierzchnię wymiany, natomiast przy λ > 1,0 W/(m·K) długość instalacji może być krótsza. Analiza warunków gruntowych powinna obejmować badania:

• przewodności,
• wilgotności,
• poziomu wód gruntowych,
• głębokości przemarzania.

Wyniki tych pomiarów warunkują wybór typu wymiennika oraz głębokość jego montażu.

Krok 1 — określenie strumienia powietrza i dopuszczalnych oporów:

• Zdefiniuj V [m3/h] i maksymalne Δp [Pa], jakie centrala może zaakceptować.
• Uwzględnij opory przepływu: złoża żwirowe zwykle stawiają większy opór, rurociągi — mniejszy.

Krok 2 — wybór typu wymiennika zależnie od warunków gruntowych:

• Wymiennik rurowy: niskie opory i mniejsza powierzchnia wymiany; dobry przy ograniczonej przestrzeni i korzystnym przewodnictwie gruntu.
• Wymiennik żwirowy: większa powierzchnia wymiany, ale większe opory; sprawdza się w gruntach o niskim λ lub gdy potrzebna jest dodatkowa filtracja.
• Wymiennik płytowy/grzebieniowy: sensowny, gdy dostępna jest duża powierzchnia i montaż nie jest głęboki.
• Przy wysokim poziomie wód gruntowych warto rozważyć rozwiązania przeponowe lub instalację pod płytą fundamentową.

Krok 3 — obliczenie wymiarów termicznych i hydraulicznych:

• Wyznacz wymaganą powierzchnię wymiany ciepła na podstawie V, spodziewanego ΔT i pojemności cieplnej gruntu.
• Określ długość i średnicę przewodów oraz opory liniowe; przeprowadź obliczenia hydrauliczno‑termiczne zgodnie z DTR producenta.

Krok 4 — głębokość montażu i izolacja:

• Dostosuj głębokość ułożenia do lokalnej strefy przemarzania. Jeśli przemarzanie jest płytkie, rozważ głębsze posadowienie lub dodatkową izolację.
• Zaplanuj izolację przyłącza i szczelne przejścia przez fundament; automatyczna przepustnica ułatwi integrację z centralą.

Krok 5 — filtracja i jakość powietrza:

• Dodatek zeolitu w złożu poprawia filtrację i neutralizuje zapachy.
• W systemach bez przepony oceń ryzyko zanieczyszczeń i potrzebę prefiltracji.

Krok 6 — dokumentacja i weryfikacja projektowa:

• Porównaj kalkulacje z danymi z DTR producenta i przeprowadź sezonową symulację pracy.
• Konsultacja z projektantem instalacji wentylacyjnej potwierdzi zgodność z normami i opłacalność rozwiązania.

Praktyczne wskazówki:

• W gruntach o niskiej pojemności cieplnej zwiększ powierzchnię wymiany zamiast pogłębiać instalację.
• Tam, gdzie wymagane są niskie opory przepływu, wybierz wymiennik rurowy i zastosuj większą średnicę przewodów.
• Dokumentuj poziom wód gruntowych oraz warunki geotechniczne przed rozpoczęciem robót.

Wszystkie decyzje projektowe powinny opierać się na rzetelnej analizie warunków gruntowych oraz obliczeniach termohydraulicznych; finalny wybór potwierdź zgodnością z DTR producenta i opinią projektanta.

Na jakiej głębokości montować gruntowy wymiennik ciepła?

Montaż poniżej linii przemarzania gruntu gwarantuje stabilniejsze warunki temperaturowe; zazwyczaj rekomenduje się głębokości 1,5–2,0 m. Sezonowe analizy wskazują, że sięgnięcie 4–5 m może poprawić pozyskiwanie energii, lecz pociąga za sobą większe nakłady na roboty ziemne.

W praktyce często stosuje się podejście relatywne — umieszczenie wymiennika 30–40 cm pod linią przemarzania, a w wyjątkowych sytuacjach co najmniej 20 cm poniżej, w zależności od lokalnych warunków geotechnicznych. W gruntach o niskiej nośności lub przy wysokim poziomie wód gruntowych warto rozważyć rozwiązania przeponowe; alternatywą jest płytszy montaż z dodatkową izolacją termiczną.

W przypadku wymienników płytowych dopuszczalne jest posadowienie bliżej powierzchni pod warunkiem zastosowania izolacji i zabezpieczeń przeciwzamrożeniowych. Głębsze ułożenie zwykle poprawia efektywność wymiany ciepła i stabilność temperatury, lecz opłacalność trzeba potwierdzić lokalnymi danymi dotyczącymi przewodności cieplnej i wilgotności.

Ostateczna decyzja o głębokości montażu powinna wynikać z audytu warunków terenowych — pomiary głębokości przemarzania, poziomu wód, przewodności cieplnej (λ) oraz dostępnej przestrzeni są kluczowe. Projekt musi też uwzględniać izolację przyłączy do budynku oraz zabezpieczenia antyzamrożeniowe przewodów, co pozwoli uniknąć przemarzania i zachować wydajność systemu.

Na co zwrócić uwagę przy montażu gruntowego wymiennika ciepła?

Analiza geotechniczna wyznacza kluczowe parametry, takie jak:

• przewodność cieplna (λ),
• zawartość wilgoci,
• poziom wód gruntowych.

Wszystkie one wpływają na wybór typu wymiennika i długość instalacji. Ważne są też materiały i szczelność: rury z polietylenu (PE‑HD/PE100) oraz zgrzewy elektrooporowe gwarantują trwałość i szczelność systemu. Przejścia przez fundament powinny mieć ciągłą izolację termiczną i paroizolację, by uniknąć problemów związanych z zawilgoceniem i stratami ciepła. Należy ograniczać opory przepływu powietrza — celowa prędkość w przewodach to zwykle 1–3 m/s — dlatego dobór średnic rur i minimalizacja liczby kolan obniżają opory i zmniejszają pobór energii przez wentylatory.

Czerpnię terenową lokalizuje się z dala od dróg, kanałów spalin i miejsc składowania odpadów; montaż filtra antysmogowego i prefiltra poprawia jakość powietrza trafiającego do rekuperacji. Integracja z centralą jest niezbędna: automatyczna przepustnica, czujniki temperatury i system sterowania muszą współpracować i być zsynchronizowane. Drenaż i dostęp serwisowy także mają duże znaczenie — studzienka inspekcyjna z dostępem do króćców ułatwia pomiary i konserwację, a w układach żwirowych warto przewidzieć możliwość regeneracji złoża lub wymiany kruszywa oraz regularne kontrole.

Jeśli chodzi o filtrację i higienę, złoża wzbogacone zeolitem poprawiają oczyszczanie i neutralizację zapachów, a dodatkowe zabezpieczenia antybakteryjne oraz filtry HEPA w centrali podnoszą standard powietrza. Izolacja i ochrona przeciwzamrożeniowa minimalizują ryzyko przemarzania — szczelne przejścia przez budynek oraz izolacja przyłączy ograniczają straty termiczne; przy wysokim poziomie wód gruntowych warto rozważyć rozwiązania przeponowe.

Przed zasypaniem konieczne są testy i uruchomienie: próba szczelności oraz pomiar oporów, a także kontrola Δp i V zgodnie z obliczeniami hydraulicznymi potwierdzają prawidłowy montaż. Kompleksowa dokumentacja i właściwa eksploatacja przedłużają żywotność instalacji — protokoły montażowe, instrukcje serwisowe i harmonogramy przeglądów zgodne z DTR producenta ułatwiają późniejszą konserwację i regenerację złoża.

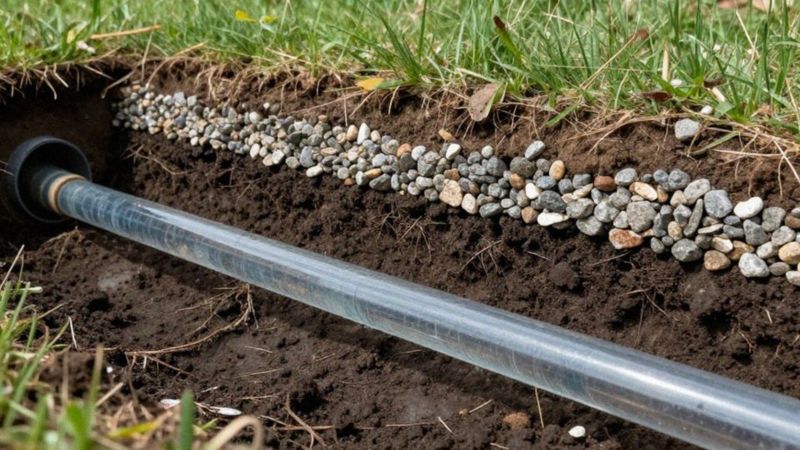

Jak regenerować złoże gruntowego wymiennika ciepła?

Regeneracja dotyczy przede wszystkim wymienników żwirowych i ma na celu przywrócenie ich parametrów filtracyjnych i termicznych po okresie eksploatacji. Dzięki niej złoże staje się bardziej przepuszczalne, spada liczba bakterii, a nieprzyjemne zapachy ulegają neutralizacji — co w praktyce oznacza mniejsze opory przepływu i skuteczniejszą wymianę ciepła. Kontrole warto przeprowadzać co 12 miesięcy, zarówno wizualnie, jak i pomiarowo. Pełna regeneracja powinna mieć miejsce co 3–8 lat; częstotliwość zależy od jakości powietrza zewnętrznego, intensywności użytkowania oraz konstrukcji wymiennika. Wymienniki rurowe zwykle wymagają interwencji rzadziej niż żwirowe.

Procedura regeneracji obejmuje kilka etapów:

1. Odizolowanie i wyłączenie odpowiedniego odcinka z obiegu oraz zabezpieczenie przepustnic.
2. Otwarcie studzienki inspekcyjnej i ocena zanieczyszczeń — sprawdza się obecność osadów, zapachów i biofilmu.
3. Mechaniczne oczyszczenie kruszywa: usunięcie luźnych zanieczyszczeń i nalotów organicznych.
4. Przepłukanie złoża wodą pod ciśnieniem, aby usunąć drobne zanieczyszczenia i przywrócić przepuszczalność.
5. Dezynfekcja zgodna z wytycznymi sanitarnymi, przy użyciu środków dopuszczonych do instalacji wentylacyjnych.
6. Uzupełnienie lub wymiana kruszywa, gdy przepuszczalność spadnie o ponad 20% lub gdy utrzymuje się silny zapach albo biofilm. Przy wymianie warto rozważyć dodatek zeolitu (poprawia adsorpcję i neutralizację zapachów) lub materiałów o właściwościach antybakteryjnych.

Kryteria wymiany kruszywa obejmują m.in. wzrost oporów przepływu (Δp) powyżej 20% w stosunku do stanu początkowego lub trwałe pogorszenie jakości powietrza. Typowe opory w systemie mieszczą się zwykle w zakresie 50–250 Pa; celem po regeneracji jest przywrócenie Δp do wartości zbliżonej do nominalnej (±10%). Kontrole po regeneracji powinny zawierać:

• pomiar przepływu V [m3/h] oraz oporu Δp [Pa],
• pomiar różnicy temperatur ΔT między wlotem a wylotem, by ocenić przywróconą wymianę ciepła,
• opcjonalne badania mikrobiologiczne powietrza, gdy podejrzewa się obecność biofilmu.

Dodatkowe rozwiązania wydłużające efekt regeneracji:

• montaż filtrów antysmogowych i prefiltrów przy czerpni, co ogranicza zanieczyszczenia trafiające do złoża,
• dodatek zeolitu do mieszanki kruszywa jako naturalny filtr i neutralizator zapachów,
• zastosowanie materiałów o właściwościach antybakteryjnych w warstwie wierzchniej złoża,
• automatyzacja sterowania i monitoringu (czujniki Δp, przepływu i alarmy) — ułatwia to szybkie reagowanie i zbliża system do trybu bezobsługowego.

Serwis i dokumentacja powinny obejmować protokoły czyszczenia, zapisy pomiarów przed i po regeneracji oraz harmonogramy utrzymania. Zgromadzone dane pomagają ocenić, jak często przeprowadzać kolejne regeneracje i kiedy lepiej wymienić kruszywo zamiast powtarzać zabiegi czyszczące.
