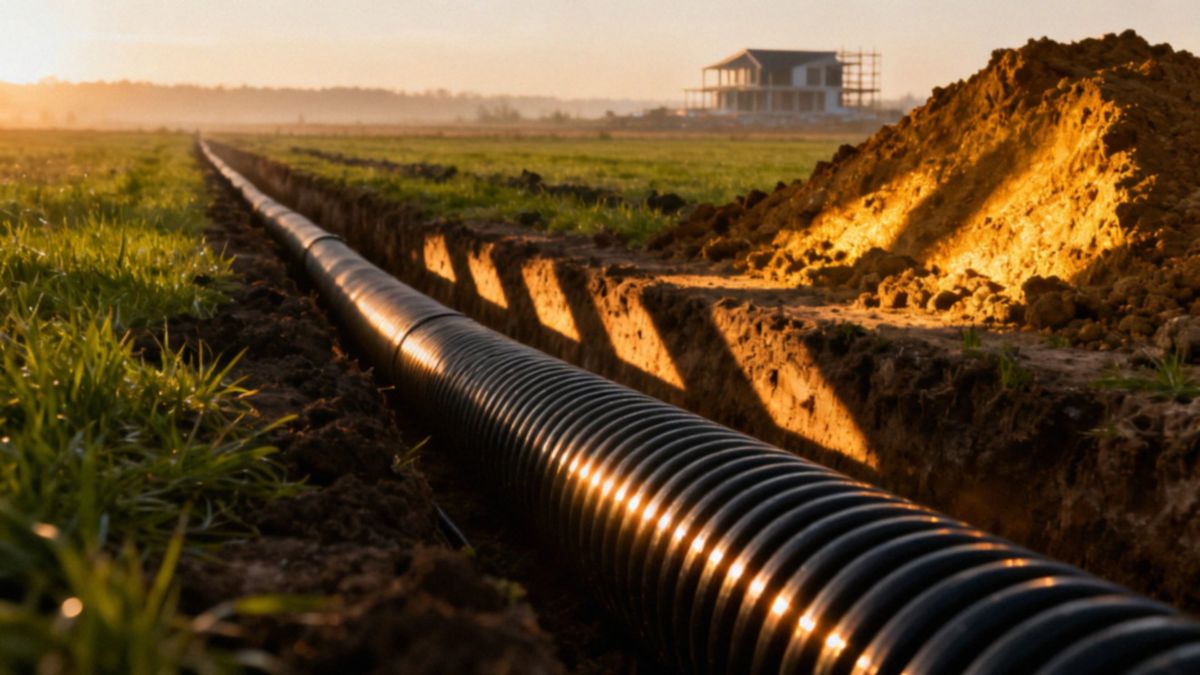

GWC własnej roboty — jak zaprojektować i wykonać skuteczny wymiennik ciepła?

Co to jest GWC i jak działa?

Na głębokości około 1,5–3 metrów temperatura gruntu jest zbliżona do średniej rocznej temperatury powietrza w Polsce, czyli zwykle 7–10°C. Z tej stabilności korzystają gruntowe wymienniki ciepła — jako źródło energii grunt „magazynuje” ciepło i oddaje je podczas przepływu powietrza przez podziemne rury lub złoża. Powietrze przepływające przez instalację wymienia ciepło z glebą głównie przez przewodzenie. Zimą trafia do wnętrza już podgrzane o około 3–8°C, natomiast latem może wychodzić schłodzone o 5–12°C — wartości zależą od długości i układu wymiennika.

Układy rur bywają prostoliniowe lub spiralne; spirala zwiększa powierzchnię wymiany, co pozwala skrócić trasę przewodów przy podobnej efektywności. Istnieje kilka wariantów GWC:

• rurowy (rury PE, PCV, także o średnicy fi 200),
• żwirowy (złoże kamieni),
• wodny,
• rozwiązania z przeponą i bez niej.

Na efektywność wpływają właściwości gruntu — przewodność termiczna, przepuszczalność, zawartość wilgoci oraz poziom wód gruntowych — a także opory przepływu powietrza i jego natężenie. Długość przewodów i ich izolacja również kształtują różnicę temperatur między wlotem a wylotem. Z praktycznego punktu widzenia wybór między GWC żwirowym, rurowym czy wodnym powinien uwzględniać lokalne warunki gruntowo-wodne, ponieważ to one decydują o skuteczności i trwałości rozwiązania.

GWC wpływa też na wilgotność nawiewanego powietrza — przez kondensację i wymianę wilgoci w podziemnym złożu poprawia się jakość powietrza wentylacyjnego. Przy projektowaniu warto zwrócić uwagę na rodzaj rur (np. PE vs PCV czy fi 200), ich układ oraz opory przepływu, które przekładają się na wydajność i żywotność systemu.

Czy warto wykonać GWC samodzielnie?

Samodzielna instalacja GWC może znacząco obniżyć koszty — praca własna zwykle kosztuje między 3 000 a 6 000 zł. Wymaga to jednak umiejętności w zakresie robót ziemnych oraz solidnego przygotowania podłoża. Istotny jest też wybór materiałów: zamiast standardowych rur kanalizacyjnych lepiej zastosować rury PE, np. PE 32, a rury perforowane stosować tylko tam, gdzie projekt tego wymaga. Nieodpowiednie rury, jak niektóre PCV czy typowe kanalizacyjne, mogą pogarszać filtrację i zwiększać ryzyko rozwoju pleśni oraz bakterii.

Projekt trzeba zaplanować z uwzględnieniem oporów przepływu — ich nadmiar obniża wydajność systemu i może zwiększać hałas rekuperatora. Prace ziemne obejmują:

• wykop,
• odwodnienie,
• ułożenie rur z odpowiednim spadkiem i izolacją przeciwkondensacyjną.

Niedokładności w tych etapach często prowadzą do problemów konstrukcyjnych. Błędy montażowe mogą skutkować brakiem zabezpieczeń antybakteryjnych, wadliwą filtracją czy złym ułożeniem złoża.

Korzyści z samodzielnej instalacji to przede wszystkim:

• niższe koszty inwestycji,
• oszczędności energetyczne,
• poprawa komfortu termicznego domu.

Dla bezpieczeństwa warto jednak skonsultować projekt z fachowcem lub wykonać prosty test po montażu — powinien on mierzyć różnicę temperatur, spadek ciśnienia oraz kontrolować wilgotność i jakość powietrza. Konserwacja GWC polega na regularnym czyszczeniu filtrów, sprawdzaniu szczelności instalacji i monitorowaniu oznak pleśni czy obecności bakterii. Jeśli masz doświadczenie w pracach ziemnych i instalacyjnych oraz jesteś gotów na testy i systematyczną konserwację, montaż na własną rękę ma sens. W przeciwnym razie lepiej rozważyć zatrudnienie wykonawcy.

Jak zaprojektować GWC krok po kroku?

1. Inwentaryzacja i dokumentacja: zgromadź projekt budowy, mapę działki, wyniki badań geotechnicznych oraz dane o poziomie wód gruntowych. Wyznacz dokładne położenie czerpni i przebieg instalacji względem fundamentów.

2. Wybór typu i układu: wybierz wariant (rurowy, żwirowy, wodny lub przeponowy). Gdy miejsca brakuje, rozważ układ spiralny. Zaplanuj odległości między elementami i lokalizację punktów inspekcyjnych.

3. Obliczenia hydrauliczno‑termiczne: oszacuj przepustowość na podstawie wydajności rekuperatora i mocy chłodniczej, biorąc pod uwagę opory przepływu i COP systemu. Skorzystaj z równań Darcy‑Weisbach lub gotowego oprogramowania do projektowania rur.

4. Dobór materiałów: stosuj rury z PE lub specjalne rury PCV o właściwej klasie wytrzymałości. Tam, gdzie zależy Ci na niskim spadku ciśnienia, pomyśl o rurach Ø200. Rury perforowane używaj tylko tam, gdzie przewidziano takie rozwiązanie. Jako warstwę filtrującą zastosuj złoże kamieni i zeolity, oddzielone geowłókniną.

5. Plan prac ziemnych: przygotuj wykop, drenaż i stabilizację podłoża. Zapewnij dostęp dla koparki i opracuj sposób zasypywania z kontrolą zagęszczenia. Ustal odprowadzenie kondensatu oraz miejsca serwisowe.

6. Izolacja i ochrona: zaprojektuj izolację termiczną przy przejściach przez fundamenty (np. styropian lub inna izolacja) oraz osłony antybakteryjne i zabezpieczenia przed zanieczyszczeniami. Uwzględnij możliwość montażu regulatora przepływu i bypassu.

7. Integracja z instalacjami: połącz GWC z systemem rekuperacji, pamiętając o filtrach HEPA po wymienniku nawiewnym. Zaplanuj przyłączenia do pompy ciepła, hydroforu lub do kanalizacji, jeśli będzie to potrzebne.

8. Montaż i kontrola jakości: układaj przewody zgodnie z projektem, zachowując zaplanowane spadki i punkty inspekcyjne. Wykonaj testy szczelności, zmierz spadek ciśnienia i różnicę temperatur na wlocie oraz wylocie.

9. Dokumentacja powykonawcza i plan konserwacji: sporządź rysunki powykonawcze i harmonogram przeglądów. Zaplanuj okresowe czyszczenie, badania jakości powietrza oraz kontrolę i ewentualną regenerację złoża filtrującego.

10. Weryfikacja efektywności: po uruchomieniu zmierz rzeczywistą przepustowość, ΔT i spadek ciśnienia. Porównaj pomiary z założeniami projektowymi i w razie potrzeby wprowadź korekty – np. ustawienia regulatora przepływu lub dodatkowe filtry.

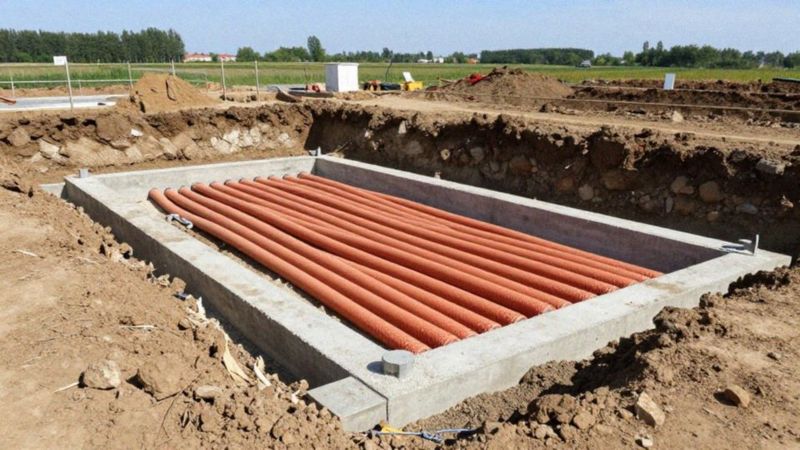

Czy montować GWC pod fundamentem?

Lepsza izolacja i stabilniejsza temperatura gruntu podnoszą sprawność wymiennika ciepła, dlatego montaż gruntowego wymiennika ciepła (GWC) pod fundamentem może być opłacalny. Umieszczenie instalacji wewnątrz obrysu budynku eliminuje dodatkowe wykopy i obniża koszty robót ziemnych. Dodatkowo integracja z systemem rekuperacji jest łatwiejsza, a transfer ciepła z gruntem — bardziej efektywny, co przekłada się na oszczędności energii: darmowe dogrzewanie zimą i chłodzenie latem.

Jednak realizacja GWC pod fundamentem wymaga przemyślanego projektu. Trzeba zaplanować:

• przepusty dla rur,
• zabezpieczenia przeciwwilgociowe,
• odprowadzenie skroplin,
• izolację przy przejściach — np. styropianem.

Przy zasypywaniu fundamentu istotna jest kontrola zagęszczenia gruntu, by uniknąć osiadania i utraty nośności pod konstrukcją. W miejscach z wysokim poziomem wód gruntowych lub słabą przepuszczalnością gleby rozwiązanie to może wymagać odwodnienia albo innego usytuowania wymiennika. Należy też pamiętać o utrudnionym dostępie serwisowym — dlatego warto włączyć do projektu punkty inspekcyjne oraz rewizje wewnątrz budynku, co uprości późniejszą konserwację.

Alternatywą jest montaż GWC na zewnątrz: obsługa i serwis są wtedy prostsze, ale koszty i zakres prac ziemnych rosną. Ostateczna decyzja powinna zależeć od projektu budowlanego, badań geotechnicznych, poziomu wód gruntowych oraz wymogów systemu wentylacji i rekuperacji.

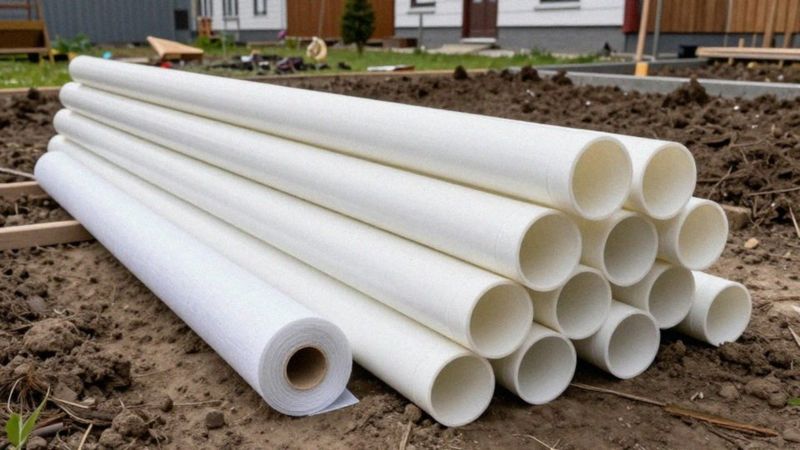

Jakie rury wybrać do instalacji GWC?

Przy wyborze rur warto zwrócić uwagę na kilka kluczowych kwestii. Istotne są:

• gładkość wnętrza,
• średnica dopasowana do przewidywanego przepływu,
• odporność mechaniczna podczas zasypu,
• reakcja na wilgoć,
• skłonność do tworzenia się biofilmu.

Należy też uwzględnić możliwość serwisowania — łączenia inspekcyjne, dostęp do czyszczenia oraz kompatybilność z materiałami filtrującymi, takimi jak geowłóknina, złoże kamieni czy zeolity. Średnica decyduje o przepustowości i oporach. Przykładowo:

• fi 125 sprawdzi się do około 100 m3/h — daje niską prędkość powietrza i niewielkie opory,
• fi 160 pokrywa zakres 100–200 m3/h i jest kompromisem między kosztami a oporami,
• fi 200 obsługuje 200–350 m3/h — przy 250 m3/h prędkość to około 2,2 m/s, a opory są mniejsze niż dla fi 160.

Dla przepływów powyżej 350 m3/h rozważ równoległe przewody lub większą średnicę. Różne materiały mają swoje zalety. Rury PE (np. PE 32) są elastyczne, mają gładkie wnętrze i niskie opory przepływu; dobrze znoszą zasyp dzięki dobrym właściwościom mechanicznym, a zgrzewanie elektrooporowe zapewnia szczelność połączeń. Sztywne PCV-U (klasa SN8) daje wysoką sztywność pierścieniową i także gładkie wnętrze — połączenia mogą być mufowe lub klejone. Rury perforowane stosuje się punktowo w strefach kontaktu z gruntem lub złożem filtrującym; perforacja powinna być ograniczona i zawsze zabezpieczona geowłókniną, żeby nie dopuścić do zanieczyszczeń. Unikaj rur o chropowatej powierzchni wewnętrznej — zwiększają opory i sprzyjają osadzaniu się biofilmu.

Montaż i ochrona wymagają staranności: łoże piaskowe 10–15 cm pod rurą oraz warstwa ochronna co najmniej 10 cm nad rurą przed zasypaniem to dobre praktyki. Oddziel złoże kamieni i zeolitu geowłókniną, by zapobiec przedostawaniu się drobnego gruntu i ułatwić filtrację. Zadbaj o serwisowalność instalacji — punkty inspekcyjne co ~20–30 m oraz króćce do płukania czy rewizje ułatwią czyszczenie i konserwację. Zapewnij spadek rzędu 0,5–1% do odprowadzenia kondensatu; skropliny powinny trafiać do drenażu lub dedykowanego punktu.

Jeśli chodzi o higienę i trwałość, gładkie wnętrze PE ogranicza osadzanie się i rozwój pleśni oraz bakterii. Fragmenty perforowane muszą mieć warstwę filtracyjną i geowłókninę, aby filtrować zanieczyszczenia. Dostęp serwisowy oraz możliwość mechanicznego czyszczenia zmniejszają ryzyko zatkania i rozwoju mikroorganizmów. W kwestii łączeń: dla PE najlepsze jest zgrzewanie elektrooporowe, a dla PCV — złącza mufowe lub klejone o odpowiedniej klasie szczelności. Stosuj uszczelki i kształtki odporne na starzenie i wilgoć, co wydłuży żywotność instalacji.

Praktyczne kryteria wyboru materiałów obejmują nie tylko cenę rury, ale też koszty robót ziemnych i utrzymania — droższy materiał może oznaczać tańszą eksploatację. Dokumentuj użyte rury i punkty inspekcyjne w dokumentacji powykonawczej. Przy zakupie sprawdź:

• materiał (PE/PCV),
• klasę wytrzymałości,
• średnicę (np. fi 125/160/200),
• sposób łączenia,
• dostępność kształtek,
• obecność i zabezpieczenie perforacji,
• zgodność z geowłókniną i złożem filtrującym,
• możliwość czyszczenia systemu.

Odpowiedni dobór rur minimalizuje opory, zwiększa przepustowość, ułatwia konserwację i ogranicza ryzyko rozwoju pleśni oraz bakterii.

Jak GWC współpracuje z systemem rekuperacji?

Przy strumieniu powietrza 200 m3/h podgrzanie nawiewu o 5°C przez gruntowy wymiennik ciepła (GWC) obniża zapotrzebowanie na dogrzewanie o około 330 W — wyliczenie pochodzi ze wzoru 200·5·0,33 W/(m3·K). Taka oszczędność zmniejsza obciążenie nagrzewnicy w rekuperatorze, co przekłada się na niższe zużycie energii i poprawę współczynnika COP w układzie współpracującym z pompą ciepła.

Powietrze zasysane przez czerpnię najpierw przepływa przez GWC, gdzie ulega wstępnemu podgrzaniu i częściowej korekcji wilgotności, a dopiero potem trafia do rekuperatora — tam odbywa się końcowa wymiana ciepła oraz filtrowanie zanieczyszczeń. W efekcie nawiew dostarcza powietrze o bardziej wyrównanych parametrach, co znacząco podnosi komfort termiczny wewnątrz budynku.

Podczas projektowania integracji GWC kluczowe są dwa parametry:

• przepustowość,
• opory przepływu.

Opór GWC zwykle wynosi od kilkudziesięciu do kilkuset Pa, dlatego należy dobrać go tak, by całkowity spadek ciśnienia mieścił się w zakresie pracy wentylatora rekuperatora. Zbyt mała lub zbyt duża przepustowość może skutkować obniżeniem wydajności systemu albo wzrostem poziomu hałasu.

Układ sterowania powinien zawierać:

• czujniki temperatury na wlocie i wylocie GWC,
• czujnik wilgotności na wlocie i wylocie GWC,
• czujnik różnicy ciśnienia za filtrami.

W ekstremalnych warunkach lub przy ryzyku kondensacji uruchamiany jest automatyczny bypass z siłownikiem — chroni to rekuperator przed przeciążeniem i pomaga utrzymać odpowiednie parametry wilgotnościowe.

Filtracja powinna być wielostopniowa:

• filtr wstępny przed rekuperatorem,
• filtr o wysokiej skuteczności (np. HEPA) w linii nawiewnej.

Osłony antybakteryjne oraz wygodny dostęp serwisowy do punktów inspekcyjnych ograniczają rozwój biofilmu i ułatwiają konserwację instalacji.

Kilka praktycznych wskazówek:

• jeśli rekuperator nominalnie obsługuje 300 m3/h, zaprojektuj GWC o podobnej przepustowości lub zastosuj równoległe przewody,
• w kalkulacjach doboru silnika uwzględnij spadek ciśnienia generowany przez GWC,
• przy modernizacji systemu zmierz różnicę temperatur i spadek ciśnienia przed montażem oraz po nim, aby ocenić rzeczywisty efekt.

Odbiór i uruchomienie powinny obejmować:

• pomiar ΔT na wlocie do rekuperatora,
• kontrolę spadków ciśnienia,
• ustawienie progów pracy bypassu i prędkości wentylatora.

Regularny monitoring parametrów zapewnia optymalną współpracę GWC z systemem rekuperacji i maksymalizuje osiągane oszczędności energetyczne.

Jak testować i konserwować GWC?

Podstawowy test GWC polega na pomiarze temperatury, wilgotności i przepływu powietrza przed oraz za wymiennikiem, a także na zmierzeniu spadku ciśnienia. Wartości ΔT i ΔRH pozwalają ocenić efektywność wymiany ciepła i stan filtracji. Procedura uruchomieniowa (commissioning) przebiega etapami:

1. w pierwszej kolejności wykonuje się pomiar bazowy — temperatury i wilgotności na wlocie i wylocie przy nominalnym przepływie i rejestruje dane przez 24–72 godziny,
2. następnie oblicza się ΔT i oszczędność energetyczną według wzoru W = Q(m3/h)·ΔT(°C)·0,33 W/(m3·K); przykładowo przy Q = 200 m3/h i ΔT = 5°C uzyskamy ~330 W,
3. trzeba też zmierzyć opory przepływu manometrem różnicowym i zapisać łączny spadek ciśnienia całego układu (GWC + filtry),
4. kolejnym krokiem jest test szczelności: podnosi się nadciśnienie do 50 Pa i obserwuje spadek ciśnienia przez 10 minut — akceptowalny ubytek to mniej niż 10 Pa,
5. przy weryfikacji integracji z rekuperatorem porównaj ΔT i Δp przy pracy rekuperatora; skontroluj też działanie bypassu, zwłaszcza gdy istnieje ryzyko kondensacji.

Kontrolę filtracji wykonaj zarówno wizualnie (filtry wstępne i HEPA), jak i pomiarowo, mierząc różnicę ciśnień za filtrami. Do testów potrzebne będą:

• cyfrowy termo-higrometr (dokładność ±0,1°C, ±1% RH),
• anemometr lub przepływomierz masowy,
• manometr różnicowy (dokładność ±1 Pa),
• tester szczelności/pompka do testu ciśnieniowego,
• licznik cząstek (particle counter) i miernik CO2 do oceny jakości powietrza.

Harmonogram prac konserwacyjnych i czyszczenia obejmuje kontrole i czynności o różnej częstotliwości:

• miesięczna wizualna inspekcja punktów kontrolnych, poszukiwanie skroplin i zanieczyszczeń oraz sprawdzenie osłon antybakteryjnych,
• filtry wstępne czyść co 1–3 miesiące i wymieniaj, gdy Δp wzrośnie o 50–100 Pa,
• filtry HEPA kontroluj co 6 miesięcy, a wymieniaj co 12 miesięcy lub przy Δp >200 Pa,
• czyszczenie systemu (przepłukanie, szczotkowanie mechaniczne) przeprowadza się co 1–5 lat, zależnie od stopnia zabrudzenia i wyników testów,
• inspekcję odmulania złoża wykonuj co 12 miesięcy, a pełną regenerację techniczną planuj co 5–10 lat przy spadku efektywności filtracji.

Dezynfekcję prowadź zgodnie z zaleceniami producenta i dokumentuj daty zabiegów. W przypadku skroplin i nadmiernej wilgoci: system będzie najbardziej skuteczny, gdy skropliny kierowane są do odpływu — spadki rzędu 0,5–1% zazwyczaj wystarczą; odpływ kontroluj co miesiąc. Natychmiastowej inspekcji i dezynfekcji wymagają sytuacje, gdy wilgotność nawiewana wzrasta o >10% względem normy lub gdy RH w przewodach przekracza 70%. Przy widocznej pleśni lub nieprzyjemnym zapachu pobierz próbki mikrobiologiczne i wykonaj dezynfekcję oraz dokładną obróbkę mechaniczną i chemiczną. Kontrolę filtracji i obecności bakterii przeprowadź przez porównanie liczby cząstek przed i za GWC — particle counter jest niezbędny przy odbiorze i w serwisie. Osłony antybakteryjne sprawdzaj co 6 miesięcy i wymieniaj je, gdy skuteczność spadnie (potwierdzona wizualnie lub testami mikrobiologicznymi). Monitoruj i dokumentuj parametry systematycznie: zapisuj pomiary ΔT, ΔRH, przepływu i Δp co 6 miesięcy i porównuj je z wartościami powykonawczymi. Powtarzaj test GWC po większych pracach ziemnych, modernizacji rekuperatora lub po dołączeniu nowej sekcji przewodów. Dokumentacja serwisowa powinna zawierać daty czyszczeń, wymian filtrów, wyniki testów szczelności oraz pomiary efektywności energetycznej (oszczędności w kWh).

Kilka praktycznych wskazówek: umieszczanie punktów inspekcyjnych co ~20–30 m ułatwia diagnostykę i czyszczenie. Przy wzroście oporów przepływu rozważ płukanie mechaniczne lub lokalną naprawę, a w dłuższej perspektywie porównuj koszty bieżącego czyszczenia z kosztami regeneracji gruntu. Najlepsze warunki do testowania parametrów powietrza występują po sezonie (wiosna/jesień) — wtedy łatwiej ocenić zmiany sezonowe i oszczędności energetyczne. Regularne testowanie i systematyczna konserwacja wydłużają żywotność instalacji, utrzymują niskie opory przepływu i ograniczają ryzyko rozwoju pleśni oraz bakterii.
