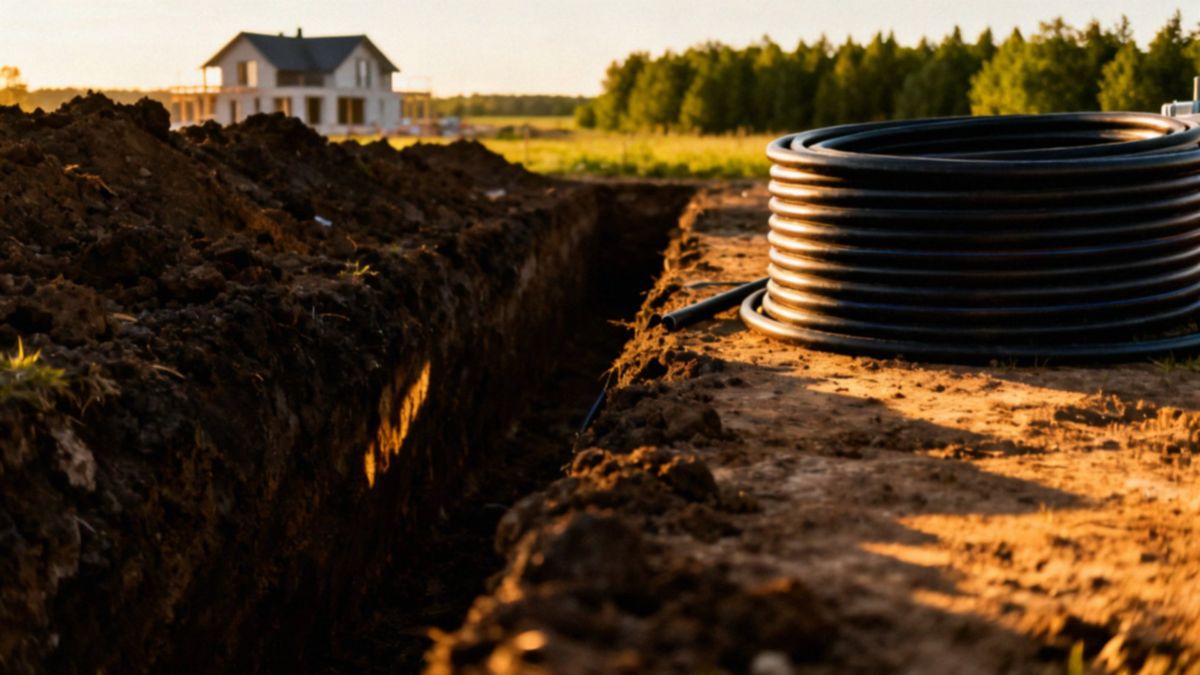

Jaki grunt do pompy ciepła? Najlepsze rodzaje i ich wpływ na wydajność

Jaki grunt jest najlepszy dla pompy ciepła?

Najlepsze podłoże dla pompy ciepła to takie, które dobrze przewodzi ciepło i ma umiarkowaną lub wysoką wilgotność. Gleby gliniaste zatrzymują wodę i przenoszą ciepło znacznie lepiej niż suchy piasek, dzięki czemu dolne źródło pracuje wydajniej. Torfowe warstwy z kolei stabilizują temperaturę i dobrze przewodzą ciepło w wilgotnych partiach gruntu.

Warto zwrócić uwagę na:

• suche, piaszczyste podłoża charakteryzujące się niższą przewodnością,
• wymagające dłuższych kolektorów poziomych albo głębszych odwiertów pionowych,
• co podnosi koszty instalacji.

Poziom wód gruntowych ma duże znaczenie — im wyżej, tym mniejszy opór termiczny podłoża. Rodzaj i jakość gleby decydują o wyborze wymiennika:

• kolektor poziomy potrzebuje większej powierzchni i wilgotnego podłoża,
• natomiast pionowy sprawdzi się na mniejszych działkach, gdy trzeba dotrzeć do warstw o stabilnej przewodności.

Ostateczne parametry projektu i opłacalność dolnego źródła określi geologia działki oraz badania gruntu. Przeprowadzone wcześniej badania geotechniczne wskazują głębokość odwiertów, typ wymiennika i realne koszty montażu.

Jak wilgotność i przewodność cieplna gruntu wpływają na wydajność?

Współczynnik przewodzenia ciepła gruntu (λ) zwykle mieści się w przedziale 0,3–2,5 W/(m·K). Im wyższa wartość λ, tym większy zysk cieplny uzyskany z tej samej długości wymiennika. W wilgotnych gruntach typowa moc z sondy pionowej wynosi około 40–80 W/m, podczas gdy w suchych warunkach, na przykład na suchym piasku, spadek daje 15–35 W/m.

Dla λ ≈ 1,5 W/(m·K) projektuje się zwykle 20–30 m odwiertu na każdy 1 kW mocy grzewczej; przy λ ≈ 0,6 W/(m·K) konieczne są już około 40–50 m na 1 kW. Przewodność cieplna wpływa też na stabilność temperatury: większe λ ogranicza jej spadek przy długotrwałym poborze i przyspiesza regenerację dolnego źródła.

Test reakcji termicznej (TRT) pozwala wyznaczyć efektywną wartość λ oraz temperaturę odniesienia, a wyniki wykorzystuje się w metodzie punktu mocy do precyzyjnego wymiarowania wymiennika. W praktyce wybór systemu zależy od przewodności i zawartości wody w gruncie — poziome kolektory osiągają wyższą moc na m² tylko gdy podłoże jest trwałe, wilgotne i dobrze zagęszczone, natomiast pionowe sondy dają bardziej stabilne temperatury i lepszą efektywność na mniejszych działkach.

To właśnie parametry λ i wilgotność decydują o doborze wymiennika, rozstawie pętli oraz łącznej długości kolektora.

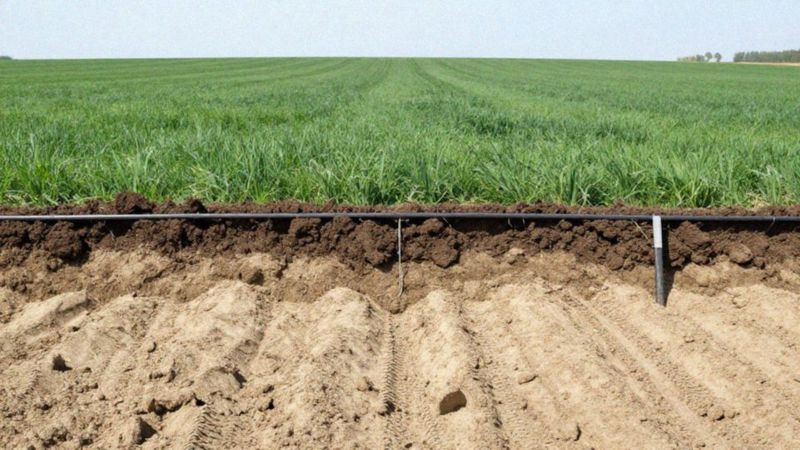

Ile ciepła oddaje grunt wilgotny i suchy?

Przy wilgotnym podłożu średni zysk cieplny wynosi około 15–20 W na 1 m² kolektora poziomego, natomiast w suchym spada do 10–15 W. W praktyce grunt może oddawać od 10 do 40 W na 1 m² lub na każdy metr odwiertu — wszystko zależy od jego składu i stopnia wilgotności. Dla odwiertów pionowych przyjmuje się orientacyjną moc chłodniczą około 40 W na metr odwiertu.

Przykład pokazuje skalę:

• kolektor o powierzchni 400 m² w wilgotnym gruncie (przy 15 W/m²) dostarczy około 6 000 W,
• w suchym gruncie (10 W/m²) tylko około 4 000 W.

Jeśli chodzi o sondy pionowe, 10 000 W przy 40 W/m wymaga 250 m łącznej długości odwiertów; przy 20 W/m potrzebne będzie już 500 m. Rzeczywista wydajność zależy jednak od kilku czynników — przede wszystkim od:

• współczynnika przewodzenia ciepła λ,
• głębokości odwiertu,
• zawartości wody w gruncie,
• czasu pracy pompy.

Gdy pompa pracuje ponad 2 000 godzin rocznie, rośnie ryzyko długotrwałego wychłodzenia dolnego źródła. Test reakcji termicznej gruntu i szczegółowe obliczenia dolnego źródła są więc niezbędne do doprecyzowania projektu i ustalenia realnych wartości zysku cieplnego.

Czy grunt gliniasty zawsze się sprawdzi?

Obecność minerałów ilastych, takich jak smektyt, powoduje, że grunt pęcznieje i kurczy się, co może wywoływać przesunięcia rzędu kilku centymetrów i uszkodzenia płytkich kolektorów. Wilgotna gleba ilasta zwykle ma lepszą przewodność cieplną, ale niska przepuszczalność utrudnia prowadzenie wykopów i odwiertów.

Poziome wymienniki tracą wydajność przy:

• silnym zagęszczeniu warstwy ilastej,
• jeśli występują w niej puste przestrzenie powietrzne.

Podczas gdy sondy pionowe korzystają ze stosunkowo stałej temperatury głębszych pokładów. To sprawia, że rozwiązania pionowe są często lepsze na niewielkich działkach lub gdy wierzchnia część gruntu jest niestabilna. Głębokość odwiertu powinna odpowiadać profilowi geologicznemu; sięgnięcie do stabilnych warstw bywa konieczne i wymaga głębszych sond oraz zastosowania grouting'u poprawiającego kontakt termiczny.

Wysoki poziom wód gruntowych może przemawiać za:

• studniami głębinowymi,
• systemami otwartymi,

lecz wtedy trzeba wykonać badania jakości wody i uzyskać odpowiednie pozwolenia. Prace w warunkach ilastych są zwykle droższe ze względu na potrzebę ciężkiego sprzętu, systemów odwadniających i specjalnych materiałów uszczelniających. Analiza terenu oraz badania geologiczne pozwalają ocenić opłacalność inwestycji i dobrać najlepsze rozwiązanie — kolektor poziomy, sondę pionową lub układ studni. Ostateczny wybór opiera się na wynikach tych badań i na wymaganiach dotyczących gruntowych urządzeń grzewczych. Nie warto więc podejmować decyzji wyłącznie na podstawie faktu, że grunt ma charakter ilasty.

Jak grunt torfowy wpływa na stabilność temperatury?

Warstwa torfu działa jak naturalny zbiornik wody, co stabilizuje temperaturę dolnego źródła ciepła. Wyższa zawartość wilgoci podnosi efektywną pojemność cieplną i poprawia przewodność, dzięki czemu zyski cieplne rozkładają się bardziej równomiernie podczas pracy pompy. Mniejszy spadek temperatury przy długotrwałym poborze sprzyja stabilności systemu i przyspiesza regenerację dolnego źródła po intensywnym obciążeniu.

Testy reakcji termicznej (TRT) w gruntach torfowych zwykle wykazują wolniejsze podgrzewanie otoczenia sondy niż w suchych piaskach, co ułatwia precyzyjne wymiarowanie wymiennika. Jednak torf ma też wady:

• niską nośność,
• dużą sprężystość,
• skłonność do osiadania.

Wysoki poziom wód gruntowych komplikuje prowadzenie wykopów i montaż kolektora poziomego, dlatego w praktyce często trzeba przygotować i wzmocnić grunt — poprzez zagęszczenie, stabilizację lub inne zabiegi geotechniczne — oraz zabezpieczyć wymiennik przed przemieszczeniem i działaniem wody.

Dla kolektorów poziomych korzystna jest dobra regeneracja dolnego źródła, ale rozstaw pętli i sposób układania muszą uwzględniać ryzyko osiadania. Gdy warstwa torfu jest gruba, alternatywą są sondy pionowe. Projekt powinien bazować na badaniach geotechnicznych, określeniu lokalnej przewodności cieplnej oraz pomiarach zwierciadła wód gruntowych — to one definiują zakres koniecznych zabezpieczeń i przygotowawczych prac. Innymi słowy, termiczne zalety torfu wymagają zastosowania odpowiednich rozwiązań geotechnicznych i solidnego zabezpieczenia instalacji.

Kiedy zlecić badania geologiczne pod pompę ciepła?

Na etapie koncepcji i projektowania zawsze wykonuje się szczegółowe badania gruntu, zanim zaprojektuje się wymiennik czy rozpocznie wiercenie. Geologia i geotechnika pozwalają ustalić rodzaj warstw, poziom wód gruntowych, nośność oraz wykryć przeszkody — na przykład kamienie czy korzenie. W praktyce oznacza to:

• odwierty,
• sondowania CPT,
• analizę próbek w laboratorium,
• pomiar poziomu wód.

Ponadto, przydatnym testem jest TRT (test reakcji termicznej gruntu), trwający zwykle 24–72 godziny; daje on realną wydajność [W/m] i efektywną przewodność cieplną. Wyniki TRT są niezbędne do prawidłowego wymiarowania sond pionowych lub kolektora poziomego i wpływają na obliczenia dolnego źródła ciepła. Dokumentacja i ekspertyzy geologiczne stanowią podstawę do analizy ekonomicznej (LCCA) oraz do wyboru między rozwiązaniem poziomym a pionowym.

Szybsze zlecenie badań jest wskazane, gdy pojawiają się podejrzenia o:

• warstwy torfu,
• grube iły,
• wysoki poziom wód,
• gdy działka jest niewielka.

Badania geotechniczne powinny prowadzić certyfikowane firmy — ułatwia to późniejsze przygotowanie terenu i spełnienie formalnych wymogów. Dobre rozpoznanie podłoża zmniejsza ryzyko nieprzewidzianych kosztów i błędów projektowych. Dane z badań dostarczają informacji koniecznych do precyzyjnych obliczeń dolnego źródła oraz do planowania prac montażowych.

Jak dobrać wymiennik gruntowy i głębokość odwiertu?

Kluczowym parametrem jest projektowa moc grzewcza budynku określona dla punktu pracy S0W35 oraz efektywna wydajność gruntu zmierzona testem TRT. Aby wyznaczyć wymaganą moc odbioru z gruntu w watach, dzielimy zapotrzebowanie przez jednostkową moc uzyskaną z TRT (W/m) — wynik to łączna długość odwiertów. W praktyce zaleca się doliczyć 10–20% zapasu, zwłaszcza gdy sezon pracy przekracza 2000 godzin rocznie lub gdy dane geologiczne są niepewne.

Dla przykładu: przy zapotrzebowaniu 12 kW i efektywności 48 W/m obliczamy 12 000 W ÷ 48 W/m = 250 m łącznej długości sond. Przy sondach po 62,5 m daje to cztery odwierty po ok. 63 m każdy. Jeśli brak testu TRT, korzystamy z orientacyjnych wartości lokalnych, ale stosujemy większy margines bezpieczeństwa.

Metoda punktu mocy uwzględnia warunki pracy pompy oraz temperaturę dolnego źródła w obliczeniach, co poprawia trafność wymiarowania. Dla pionowych wymienników należy rozstawić odwierty w odległości 5–7 m, by ograniczyć wzajemne zakłócenia termiczne; pojedyncze odwierty zwykle mają 50–200 m głębokości, a projektowanie głębszych wymaga szczegółowych symulacji długoterminowych.

Kolektory poziome planuje się natomiast na podstawie powierzchni kolektora (m²) i mocy przypadającej na m², zależnej od lokalnych warunków gruntowych. Przy obliczeniach dolnego źródła nie można pominąć aspektów hydraulicznych:

• doboru przepływu,
• średnic rur,
• strat ciśnienia.

Jako typowy przyjmuje się przepływ 3–5 l/min na 1 kW mocy grzewczej przy ΔT 3–5 K. Należy policzyć straty ciśnienia i dobrać pompę obiegową oraz zawory równoważące adekwatne do układu. Projekt powinien też uwzględniać próbę szczelności sondy, jakość grouting'u dla lepszego kontaktu termicznego oraz zabezpieczenia techniczne wymiennika.

Minimalna temperatura dolnego źródła i minimalna temperatura czynnika roboczego muszą mieścić się w granicach eksploatacyjnych określonych przez producenta pompy — w praktyce lepiej unikać rozwiązań prowadzących do spadku temperatury czynnika poniżej ok. -2…-3 °C. Dokumentacja projektowa powinna zawierać wyniki TRT, obliczenia metodą punktu mocy, plan odwiertów z podanymi długościami i rozstawem, schemat hydrauliczny oraz zapas bezpieczeństwa przewidziany na długotrwałą eksploatację.

Jak ocenić opłacalność pompy gruntowej?

Najważniejsze przy wyborze systemu grzewczego to porównanie kosztów początkowych i rocznych wydatków w modelu LCCA na 25 lat. Gruntowe pompy ciepła zwykle osiągają SCOP w zakresie 4,3–5, co bezpośrednio wpływa na roczne zużycie energii i wynikające z niego oszczędności. Jak policzyć koszty:

1. Najpierw określ zapotrzebowanie na ciepło (kWh/rok).
2. Potem oblicz roczne zużycie prądu: zużycie = zapotrzebowanie ÷ SCOP.
3. Do kosztów eksploatacji dolicz cenę energii (PLN/kWh) oraz serwis i wymianę części.
4. Osobno zestaw koszty początkowe: sama pompa, montaż odwiertów lub kolektora, przygotowanie terenu, dokumentacja geologiczna, przyłącza elektryczne i ewentualna modernizacja instalacji.

Przykład: dla zapotrzebowania 15 000 kWh/rok i SCOP 4,5 roczne zużycie wyniesie około 3 333 kWh. Przy stawce 0,70 PLN/kWh koszt eksploatacji to około 2 333 PLN rocznie. Jeśli system gazowy kosztuje 3 750 PLN rocznie, roczna oszczędność wynosi ~1 417 PLN. Pamiętaj jednak, że wyższe koszty odwiertów wydłużą okres zwrotu.

Co warto uwzględnić w LCCA:

• możliwe dofinansowania (np. „Czyste Powietrze”, „Moje Ciepło”), które obniżają nakład początkowy,
• stałe koszty przeglądów i napraw (wymiennik gruntowy, uszczelnienia),
• warunki gwarancji i dostępność serwisu,
• wartość rezydualną systemu po 25 latach,
• efekt termomodernizacji — mniejsze zapotrzebowanie na ciepło skraca czas zwrotu.

Ryzyka wpływające na opłacalność:

• błędne badania gruntu,
• dodatkowe prace przygotowawcze,
• konieczność naprawy wymiennika oraz koszty wynikające z przepisów (np. F-gazy, rejestracja w CRO dla czynników syntetycznych).

Warto też sprawdzić dostępność i konsekwencje techniczne stosowania czynników naturalnych (np. R290). Aspekty techniczne do uwzględnienia:

• prąd rozruchowy,
• napięcie znamionowe,
• system sterowania (np. regulator Diematic i-System czy DD Project Control),
• możliwość podłączenia podgrzewacza i zasobnika c.w.u.,
• opcje chłodzenia aktywnego/pasywnego oraz oszczędność miejsca instalacji.

Zalecane kroki przed decyzją:

• zamów ofertę LCCA od wykonawcy,
• zleć badania geologiczne i TRT,
• porównaj co najmniej trzy oferty z wyszczególnieniem kosztów odwiertów/kolektora oraz sprawdź warunki gwarancyjne i zakres serwisu.

Dopiero na podstawie kompletnych danych można rzetelnie ocenić opłacalność inwestycji w gruntową pompę ciepła.
