Głębinowe pompy ciepła — efektywność, oszczędności i instalacja

Czym są głębinowe pompy ciepła?

Gruntowe systemy wymiany ciepła osiągają współczynnik COP na poziomie około 3,5–5,0, co przekłada się na wysoką efektywność energetyczną. Głębinowa pompa ciepła pobiera tę energię z gruntu lub wód podziemnych, a następnie przenosi ją do instalacji budynku. Dolne źródło to kolektor gruntowy — może być ułożony poziomo lub wykonany jako pionowa sonda geotermalna umieszczana w odwiertach.

Cały układ pracuje w obiegu wymuszonego transferu ciepła: czynnik roboczy odbiera energię w dolnym źródle, trafia do sprężarki, a potem przechodzi przez parownik i skraplacz. Takie pompy wyróżniają się:

• niskimi kosztami eksploatacji,
• cichą pracą,
• długą żywotnością, zwykle 20–30 lat.

Kolektor poziomy potrzebuje większej działki, natomiast sondy pionowe wymagają prac wiertniczych — wybór zależy od warunków terenu i możliwości inwestora. Dzięki wysokiemu COP i dobrej efektywności sezonowej ogrzewanie przy użyciu gruntowej pompy jest tańsze niż bezpośrednie ogrzewanie elektryczne. Dodatkowym atutem jest możliwość integracji z instalacją fotowoltaiczną i systemem ogrzewania podłogowego. Głębinowe pompy ciepła to ekologiczne, trwałe rozwiązanie szczególnie korzystne w budynkach o dużym zapotrzebowaniu na ciepło.

Kiedy warto wybrać głębinowe pompy ciepła?

Głębinowe pompy ciepła to solidne rozwiązanie przy długoterminowych inwestycjach i dużym zapotrzebowaniu na energię. Sprawdzą się w domach jednorodzinnych o powierzchni około 120–250 m², w obiektach usługowych oraz w niewielkich blokach, które zużywają powyżej 10 000 kWh ciepła rocznie. Oto najważniejsze korzyści tego systemu:

• pewne ogrzewanie nawet przy niskich temperaturach na zewnątrz dzięki stabilnej temperaturze gruntu,
• możliwość połączenia z instalacją fotowoltaiczną, co zwiększa wykorzystanie własnej energii,
• przygotowanie ciepłej wody użytkowej dla 3–5-osobowej rodziny,
• mniejsze emisje CO2 i lepsza efektywność energetyczna budynku,
• podniesienie wartości rynkowej nieruchomości przez modernizację instalacji grzewczej,
• szansa na dofinansowanie (np. dotacje na pompy ciepła, program „Czyste powietrze”), które obniża koszty początkowe.

Mimo zalet są też pewne wymagania techniczne i ograniczenia:

• trzeba zapewnić miejsce na kolektor poziomy albo mieć możliwość wykonania odwiertów pionowych,
• konieczna jest stabilność warunków gruntowych i brak przeszkód geologicznych — przed odwiertami warto przeprowadzić ekspertyzę geologiczną,
• koszt początkowy zwykle jest wyższy niż przy tradycyjnych kotłach, dlatego opłacalność należy przeanalizować, uwzględniając dostępne dotacje.

W niektórych sytuacjach warto rozważyć alternatywy:

• w małych mieszkaniach lub przy niewielkim zapotrzebowaniu na ciepło (np. kawalerki) korzystniejsze mogą być systemy powietrze/woda,
• jeśli działka jest zbyt ciasna na kolektor poziomy i nie ma możliwości wierceń, głębinowe rozwiązanie nie jest praktyczne,
• przy niestabilnych gruntach lub wysokim poziomie wód gruntowych techniczne wykonanie odwiertów może być niemożliwe.

Lista kontrolna (tak/nie):

• czy istnieje duże zapotrzebowanie energetyczne?,
• czy planowana jest długoterminowa eksploatacja i podniesienie klasy energetycznej budynku?,
• czy jest miejsce na kolektor lub dostęp do odwiertów?,
• czy istnieje chęć ograniczenia emisji CO2 i wykorzystania energii z PV?,
• czy możliwe jest uzyskanie dofinansowania?

Jak działają głębinowe pompy ciepła?

Temperatura gruntu na głębokości 10–150 m zwykle wynosi około 7–12°C, a z metra sondy geotermalnej można pozyskać przeciętnie 40–70 W mocy cieplnej — wartość ta zależy jednak od warunków geologicznych i wilgotności podłoża. Dolnym źródłem ciepła bywa sonda umieszczona w odwiertach o głębokości najczęściej 100–200 m lub pionowy kolektor.

W układach solanka/woda dolny obieg wypełnia glikolowa solanka, która chroni instalację przed zamarzaniem i korozją, a jednocześnie przekazuje energię do parownika. W parowniku czynnik roboczy odparowuje przy niskim ciśnieniu i temperaturze, następnie sprężarka podnosi jego ciśnienie i temperaturę, co pozwala oddać ciepło w skraplaczu do instalacji grzewczej lub zasobnika ciepłej wody. Po oddaniu ciepła czynnik rozpręża się przez zawór rozprężny i wraca do parownika, zamykając cykl.

Efektywność zależy od temperatury zasilania: przy zasilaniu około 35°C współczynnik COP jest zwykle wyższy niż przy ok. 55°C — np. wzrost temperatury zasilania o 20 K może obniżyć COP z około 4 do około 3. Sterowanie inwerterowe dopasowuje obroty sprężarki, redukując częstotliwość startów i przestojów, co poprawia sezonową efektywność i wydłuża żywotność urządzenia.

Wiele pomp ciepła ma też funkcję chłodzenia, realizowaną przez odwrócenie cyklu lub pasywne odprowadzanie ciepła do gruntu. Nowoczesne opcje sterowania, w tym nadzór z protokołem SG-Ready, ułatwiają integrację z systemami fotowoltaicznymi. Skraplacz może dostarczać wodę grzewczą w zakresie mniej więcej 35–55°C; do przygotowania ciepłej wody użytkowej często stosuje się podgrzewacze wspomagające lub dodatkowe pompy, które podnoszą temperaturę do około 60°C.

Przy projektowaniu kluczowe są: moc grzewcza sondy (W/m), głębokość odwiertu, rodzaj czynnika roboczego oraz przewidywany COP i sezonowa efektywność (SPF). Ich wyznaczenie wymaga analizy geologicznej i bilansu zapotrzebowania cieplnego budynku. Konserwacja obejmuje kontrolę ciśnienia obiegu solanki, ocenę stanu glikolu oraz serwis sprężarki — regularne przeglądy pomagają zachować deklarowane parametry COP i sezonowej efektywności.

Czy głębinowe pompy ciepła przygotowują ciepłą wodę użytkową?

Podgrzanie 150 litrów wody z 10°C do 55°C wymaga około 7,9 kWh ciepła. Przy COP równym 3 pompa ciepła zużyje więc około 2,6 kWh energii elektrycznej — taka kalkulacja pomaga oszacować potrzeby na c.w.u. Gruntowa pompa oddaje ciepło przez skraplacz do zasobnika, a w praktyce stosuje się różne rozwiązania:

• wężownice w zbiorniku,
• wymienniki płytowe,
• zasobniki z dodatkową grzałką.

Wybór technologii wpływa na sprawność systemu i wielkość strat cieplnych. Zapotrzebowanie na ciepłą wodę szacuje się zwykle na 50–70 litrów na osobę na dobę, a typowe zasobniki mają pojemność od 100 do 300 litrów. Jeśli chcemy szybciej podgrzać wodę, potrzebna moc grzewcza mieści się przeważnie w przedziale 3–12 kW; dla domu 3–5-osobowego rekomenduje się około 6–8 kW. Należy pamiętać, że sprawność spada przy wyższych temperaturach zasilania — przy 50–55°C COP najczęściej wynosi 2,5–3,5. Podgrzewanie c.w.u. gruntową pompą ciepła zużywa z reguły tylko 25–35% energii w porównaniu z elektrycznym grzałkowym podgrzewaczem, co przekłada się na istotne oszczędności.

Sterowanie może dodatkowo optymalizować pracę: systemy uczące się wzorców poboru i planujące ładowanie zbiornika pozwalają wykorzystać nadwyżki z fotowoltaiki lub tańsze taryfy. Dla bezpieczeństwa mikrobiologicznego warto cyklicznie podgrzewać wodę do około 60°C przez co najmniej godzinę. Zastosowanie bufora i dobrej izolacji zasobnika podnosi efektywność i zmniejsza straty ciepła.

Jakie oszczędności i efektywność zapewniają głębinowe pompy ciepła?

Nowoczesne systemy grzewcze mogą zmniejszyć zużycie energii nawet o 30–60% w porównaniu z kotłami gazowymi czy olejowymi. W przypadku grzałek oporowych oszczędności są jeszcze większe — sięgają 70–80%. Efektywność sezonowa (SPF) na poziomie 3–4 oznacza, że pompa zużywa tylko 25–33% energii elektrycznej w stosunku do zapotrzebowania cieplnego.

Przykładowo dom o rocznym zapotrzebowaniu 15 000 kWh i SPF 3,5 potrzebuje około 4 286 kWh prądu; przy stawce 0,80 zł/kWh daje to koszt ok. 3 430 zł rocznie. Dla porównania, kocioł gazowy o sprawności 90% przy cenie gazu 0,30 zł/kWh generuje wydatki rzędu 5 000 zł, czyli oszczędność około 1 570 zł (ok. 31%).

Ze wsparciem dotacyjnym średni czas zwrotu inwestycji wynosi zwykle 6–15 lat; bez dofinansowania okres ten wydłuża się do około 10–20 lat. Raporty IEA i EHPA podkreślają, że głębinowe pompy ciepła poprawiają efektywność budynków i często skracają amortyzację, zwłaszcza gdy połączy się je z instalacją fotowoltaiczną.

Panele PV o mocy 6–10 kWp mogą pokryć 30–60% rocznego zapotrzebowania pompy na energię, co znacząco obniża koszty eksploatacji i emisję CO2; przy zasileniu niskoemisyjnym redukcja emisji względem kotła paliwowego zwykle wynosi 40–70%.

Koszty utrzymania są stosunkowo niskie — to głównie energia elektryczna oraz przeglądy i serwis kosztujące około 200–600 zł rocznie. Na efektywność systemu największy wpływ mają:

• izolacja termiczna budynku,
• rodzaj instalacji grzewczej (ogrzewanie podłogowe obniża temperaturę zasilania i poprawia COP/SPF),
• właściwy dobór mocy,
• dobrze zaprojektowany wymiennik gruntowy.

Modernizacja do bardziej wydajnego ogrzewania zwykle podnosi klasę energetyczną nieruchomości i zwiększa jej atrakcyjność na rynku. Dla maksymalnych oszczędności warto stosować niskotemperaturowe odbiorniki ciepła, optymalnie dobrać sondy lub kolektor, integrować system z PV i stosować inteligentne sterowanie.

Jakie są koszty inwestycji i dostępne dotacje?

Orientacyjny koszt instalacji gruntowej pompy ciepła w domu jednorodzinnym wynosi zwykle 60 000–150 000 zł, natomiast dla większych obiektów koszty mogą osiągnąć 150 000–400 000 zł. Ostateczna kwota zależy od mocy urządzenia, rodzaju wymiennika gruntowego oraz warunków geologicznych działki. Przykładowy rozkład wydatków wygląda tak:

• jednostka pompy ciepła (solanka-woda): 25 000–60 000 zł,
• wymiennik gruntowy lub odwierty geotermalne: 20 000–80 000 zł,
• montaż i instalacja hydrauliczna: 5 000–25 000 zł,
• zasobnik c.w.u.: 2 000–10 000 zł,
• akcesoria i przyłącza elektryczne: 1 000–8 000 zł,
• prace przygotowawcze i przyłączeniowe (np. brukarstwo, krótkie przewierty): 2 000–10 000 zł.

Do tego dochodzą koszty związane z ekspertyzami i formalnościami — ekspertyza geologiczna i dokumentacja techniczna mogą kosztować 1 500–6 000 zł, a opłaty administracyjne i pozwolenia zależnie od lokalnych wymagań wyniosą od 0 do około 5 000 zł. Dostępne są też różne formy dofinansowania. Program „Czyste powietrze” oferuje wsparcie na wymianę systemów grzewczych, w tym na pompy ciepła — wysokość i warunki zależą od wersji programu i kryteriów dochodowych. Lokalne dotacje i programy samorządowe mogą pokryć od kilku do kilkudziesięciu tysięcy złotych.

Aby otrzymać dofinansowanie, zazwyczaj trzeba złożyć wniosek przed rozpoczęciem prac i przedstawić faktury, certyfikaty urządzeń oraz dokumentację techniczną lub audyt energetyczny. Przy ocenie opłacalności warto porównać oferty pod kątem kosztów inwestycji i eksploatacji, dostępnych dotacji oraz przewidywanych oszczędności na rachunkach. Należy też uwzględnić wpływ instalacji na wartość nieruchomości i ewentualną integrację z fotowoltaiką — to może obniżyć koszty eksploatacji i skrócić okres zwrotu.

Praktyczne wskazówki pozwalające ograniczyć wydatki:

• poprosić o co najmniej trzy oferty z wyszczególnieniem kosztów montażu i odwiertów,
• składać wniosek o dofinansowanie przed startem prac,
• sprawdzić wymagania programu dotacyjnego dotyczące certyfikatów i wykonawcy,
• rozważyć jednoczesny montaż instalacji fotowoltaicznej, aby zmniejszyć późniejsze koszty eksploatacji.

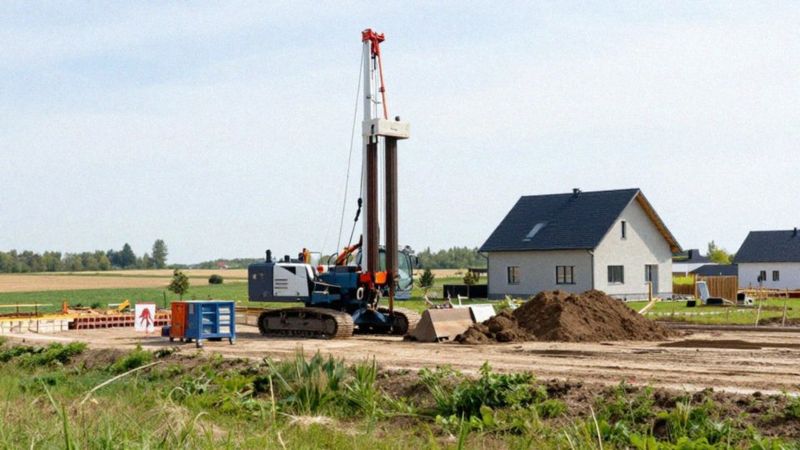

Jak przebiega instalacja i odwierty geotermalne?

Ostateczny projekt dolnego źródła opiera się na analizie geologicznej i bilansie cieplnym budynku. Na tej podstawie wybiera się typ wymiennika, określa liczbę sond oraz szacunkową głębokość odwiertów. Gdy grunt ma niską przewodność cieplną, często konieczne są głębsze odwierty lub dodatkowe sondy.

Prace zaczynają się od inwentaryzacji i projektu, które obejmują:

• pomiar działki,
• ocenę miejsca montażu,
• decyzję między kolektorem poziomym a wymiennikiem pionowym.

Kolektor poziomy wymaga większej powierzchni, a pionowy zajmuje mniej miejsca, lecz pociąga za sobą roboty wiertnicze. Następny etap to dokumentacja i formalności. Przygotowuje się ekspertyzę geologiczną oraz dokumentację techniczną, a w razie potrzeby składa się zgłoszenia związane z wiertnictwem. Jeśli potrzebne jest pozwolenie, trzeba je uzyskać przed rozpoczęciem robót.

Roboty wiertnicze obejmują wykonanie odwiertów przy użyciu wiertnicy — pojedynczy odwiert zwykle trwa od 1 do 3 dni, zależnie od głębokości i warunków gruntowych. Po osiągnięciu wymaganej głębokości montuje się rurę osłonową i sondę (U-rury) lub wkłada prefabrykowany wymiennik pionowy. Po wierceniu otwory zabezpiecza się i wypełnia groutem termicznym lub bentonitem, co poprawia przewodność cieplną i szczelność. Równocześnie sprawdza się wszystkie połączenia oraz izolacje pod kątem szczelności.

Kolejny krok to montaż obiegu solankowego i osprzętu, który obejmuje:

• układ przewodów solanka/woda,
• naczynie przeponowe,
• zawory i grupa napełniająca.

Obieg napełnia się glikolem o właściwym stężeniu, po czym przeprowadza testy ciśnieniowe. Następuje przyłączenie do jednostki wewnętrznej — instalacja pompy ciepła, zasobnika c.w.u. oraz podłączenie hydrauliczne i elektryczne. Do zestawu należy także manometr, zawory odcinające i czujniki temperatury.

Na zakończenie uruchamia się system i kalibruje jego parametry: kontroluje przepływy, mierzy temperatury zasilania i powrotu, reguluje sterowanie oraz wykonuje testy sezonowe. Sporządza się protokół prób i dokumentację powykonawczą, niezbędne przy rozliczeniach dotacyjnych i odbiorze.

Końcowe prace obejmują przywrócenie terenu — wyrównanie powierzchni i odtworzenie nawierzchni — oraz przekazanie użytkownikowi instrukcji obsługi, harmonogramu przeglądów i zaleceń konserwacyjnych. Całość zazwyczaj zamyka się w 1–4 tygodniach od rozpoczęcia robót, przy czym samo wiercenie trwa przeważnie kilka dni. Koszty zależą od liczby odwiertów, ich głębokości i warunków gruntowych; kluczowe dla trwałej pracy systemu są testy szczelności, prawidłowe napełnienie solanki oraz rzetelna dokumentacja z odwiertu.

Czy wymagana jest ekspertyza geologiczna i pozwolenie?

Ekspertyza geologiczna i badania gruntowe są niezbędne przy projektowaniu dolnego źródła ciepła. Koszt takich usług zwykle mieści się w przedziale 1 500–6 000 zł. Zakres badań obejmuje:

• stratygrafię,
• pomiary przewodności cieplnej gruntu,
• określenie poziomu wód gruntowych,
• identyfikację przeszkód geologicznych.

Na ich podstawie wyznacza się optymalną głębokość odwiertu i liczbę sond — standardowo sondy sięgają 100–200 m, a ich wydajność to około 40–70 W/m. Ekspertyzę wykonuje uprawniony geolog lub hydrogeolog, natomiast pomiary przewodności przeprowadza laboratorium geotechniczne. Odwierty często wymagają zgłoszeń albo pozwoleń od lokalnych organów; procedury zależą od przepisów krajowych i miejscowych, a pozwolenia dotyczą m.in. prac wiertniczych i wpływu na wody gruntowe. Opłaty administracyjne zwykle wynoszą od 0 do 5 000 zł.

Dokumentacja składana do urzędów i przy wnioskach o dofinansowanie powinna zawierać:

• ekspertyzę geologiczną,
• projekt instalacji,
• specyfikacje urządzeń,
• potwierdzenie zgodności z wymaganiami producenta.

Kompletny pakiet dokumentów ułatwia zdobycie dofinansowania i przyznanie certyfikatów energetycznych. Rzetelnie przeprowadzona ekspertyza minimalizuje ryzyko techniczne, pozwala optymalizować koszty wierceń i zapewnia stabilne warunki gruntowe podczas długotrwałej eksploatacji.
