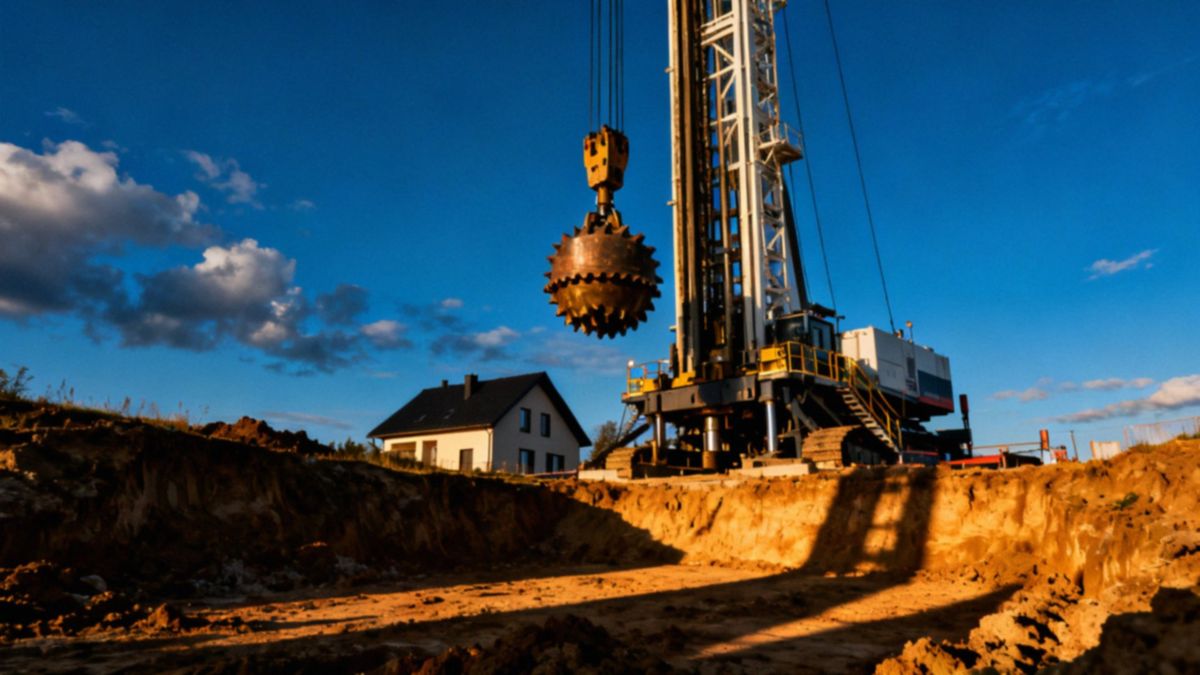

Jak głęboki odwiert pod pompę ciepła? Kluczowe czynniki i techniki wiercenia

Na jaką głębokość wykonać odwiert pod pompę ciepła?

W Polsce odwierty pod gruntowe pompy ciepła zwykle mają głębokość od 50 do 150 m. Dla domów jednorodzinnych najczęściej spotykane i praktyczne są zakresy 70–100 m. Jeśli dom ma wyższe zapotrzebowanie na ciepło lub grunt ma słabsze właściwości termiczne, odwierty mogą sięgać nawet 200 m, a w wyjątkowych sytuacjach — około 300 m. Krótkie sondy do 30 m dają niestabilne temperatury, dlatego sensowne minimum zaczyna się powyżej strefy przemarzania; eksperci często podają około 70 m jako praktyczny próg.

Istotne parametry to:

• średni gradient geotermiczny, około 0,025 °C/m (czyli ~2,5 °C na 100 m),
• typowa przewodność cieplna gruntu w przedziale 1,5–3,5 W/(m·K).

Te wielkości wpływają bezpośrednio na dostępną moc na metr sondy, która zazwyczaj wynosi 30–60 W/m. Prosty sposób obliczenia potrzebnej długości sond wygląda tak: łączny przebieg sond (m) = zapotrzebowanie grzewcze (W) / moc na metr (W/m). Przykład: dla zapotrzebowania 10 kW (10 000 W) przy 40 W/m potrzebna będzie łączna długość 250 m — np. dwa odwierty po 125 m.

Technicznie wymiennik pionowy można zamontować już od kilku metrów, lecz jego wydajność będzie niska. Optymalna głębokość gwarantuje stabilniejszą temperaturę gruntową i wyższą sprawność instalacji. Ostateczne parametry odwiertów powinny wynikać z analizy geologicznej, pomiaru przewodności cieplnej, określenia gradientu oraz rzeczywistego zapotrzebowania i mocy pompy.

Od czego zależy głębokość odwiertów pod pompę ciepła?

Na głębokość odwiertów wpływa przede wszystkim zapotrzebowanie energetyczne budynku, właściwości termiczne gruntu oraz ograniczenia przestrzenne działki. Im większe potrzeby cieplne, tym dłuższe sondy będą potrzebne — co często oznacza więcej odwiertów lub głębsze wiercenia. Projekt bierze pod uwagę moc pompy i całkowitą moc grzewczą, po czym dzieli wymaganą łączną długość sond na liczbę odwiertów i ich jednostkową głębokość.

Rodzaj podłoża oraz jego przewodność cieplna decydują o wydajności wymiennika. Skały i warstwy nasycone wodą przewodzą ciepło lepiej niż sypkie piaski, a gliny i iły zwykle mają korzystniejsze właściwości termiczne niż suchy piasek. Obecność wód gruntowych dodatkowo zwiększa efektywność wymiany ciepła. Z tego powodu warunki geologiczne i badania gruntu są niezbędne — zróżnicowane profile, zwierciadło wody czy twarde warstwy skalne mogą wymusić zmianę długości sond lub zastosowanie innej techniki wiercenia.

Wybór typu wymiennika zależy od dostępnej powierzchni działki. Wymiennik poziomy potrzebuje więcej miejsca, natomiast pionowy zajmuje mniej terenu, lecz zwykle wymaga głębszych odwiertów. Przy ograniczonej przestrzeni projekt optymalizuje głębokość sond i rozmieszczenie instalacji, aby zmaksymalizować wydajność. Rozmieszczenie i liczba odwiertów mają też zapobiegać wzajemnemu oddziaływaniu termicznemu. Zamiast jednego bardzo głębokiego tradycyjnie stosuje się kilka płytszych sond rozmieszczonych tak, by utrzymać stabilną temperaturę gruntu w dłuższym okresie pracy systemu.

Metoda wiercenia wpływa na osiągalną głębokość i koszty. Technika udarowa sprawdza się w miękkich gruntach, a obrotowa jest bardziej efektywna w twardszych warstwach i przy większych głębokościach. Wybór technologii zależy od profilu geologicznego oraz dostępności potrzebnego sprzętu. Na końcowy zapotrzebowanie ma też wpływ stan izolacji budynku i efektywność systemu grzewczego. Lepsza izolacja obniża potrzeby energetyczne, co przekłada się na krótszą łączną długość sond i mniejsze wymagania co do głębokości odwiertów. Ostateczna decyzja projektowa to kompromis między bilansem energetycznym, wynikami badań gruntowych, możliwościami technologicznymi oraz ograniczeniami działki.

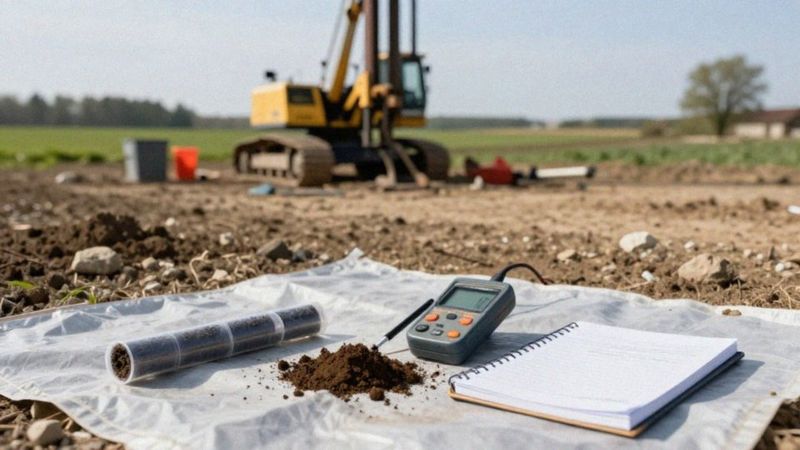

Jak badania geologiczne określają głębokość odwiertu?

Analiza dokumentów i map geologicznych pozwala wstępnie określić profil podłoża oraz gradient geotermiczny, co daje możliwość oszacowania zasobów ciepła jeszcze przed wyjściem w teren. Rozpoznanie terenowe obejmuje:

• sondowania i odwierty kontrolne,
• dokumentację w geologicznych logach,
• zapisywanie typu gruntu (np. piasek, glina, skała),
• występowanie wód gruntowych.

Badania laboratoryjne i pomiary in-situ obejmują analizę przewodności cieplnej oraz wilgotności pobranych próbek; często wykonuje się też testy termiczne sondy (TRT), aby uzyskać rzeczywistą wartość przewodności gruntu. Ocena parametrów termicznych, takich jak:

• przewodność cieplna (zwykle w zakresie 1,5–3,5 W/(m·K)),
• lokalny gradient geotermiczny,
• wydajność wymiany ciepła na metr sondy.

Orientacyjnie przyjmuje się moc 30–50 W/m, która stanowi podstawę do obliczenia łącznej długości sond. Kalkulacje projektowe przeliczają tę moc na wymaganą długość odwiertów; w praktyce dobiera się też:

• liczbę otworów,
• ich głębokość,
• rodzaj rur wymiennika,
• rozstaw,
• minimalizację wzajemnego oddziaływania termicznego.

Ocena ryzyka i stabilności terenu pozwala zidentyfikować niestabilne warstwy, zwierciadło wód oraz inne zagrożenia techniczne, co wpływa na wybór odpowiedniej techniki wiercenia. Wyniki badań muszą zostać uwzględnione w dokumentacji geologicznej i spełniać wymogi prawne; dla odwiertów głębszych niż 30 m konieczne jest zgłoszenie projektu robót geologicznych. W niektórych lokalizacjach potrzebne są dodatkowe zgody i pozwolenia, a czasem także akceptacja planu ruchu Zakładu Górniczego. Przykładowo, przy zapotrzebowaniu 8 000 W i założonej wydajności 40 W/m potrzebna jest łączna długość sond wynosząca 200 m — można to zrealizować np. jako 2 odwierty po 100 m. Takie wyliczenie wynika bezpośrednio z analizy geologicznej i pomiarów przewodności cieplnej.

Jakie techniki wiercenia stosuje się pod pompę ciepła?

Sondy pionowe wykonuje się głównie czterema sposobami:

• wierceniem obrotowym z płuczką,
• metodą udarową (DTH),
• świdrem ciągłym (CFA),
• wierceniem sonicznym.

Są też rozwiązania hybrydowe łączące udar z obrotem, co zwiększa elastyczność przy zmiennych profilach gruntowych. Wiercenie obrotowe z użyciem płuczki daje precyzyjne otwory i stabilne ściany — sprawdza się od kilkudziesięciu do kilkuset metrów, zwłaszcza w mieszanych profilach. Płuczka, zarówno bentonitowa, jak i syntetyczna, skutecznie usuwa urobek i stabilizuje otwór, dlatego ta metoda jest często wybierana przez firmy wiertnicze.

Metoda udarowa (DTH) dobrze radzi sobie z twardymi warstwami i skałą, choć w gruntach sypkich wymaga dodatkowej obudowy. W porównaniu z wierceniem obrotowym cechuje się większą odpornością na drgania, ale generuje też więcej hałasu. Świder ciągły (CFA) stosowany jest zwykle w płytszych odwiertach — do około 30–50 m — i najlepiej sprawdza się w gruntach spoistych. To rozwiązanie szybsze i tańsze, jednak nie nadaje się do pracy w skałach.

Wiercenie soniczne dostarcza ciągły rdzeń, minimalizuje mieszanie warstw i zmniejsza zużycie płuczki, co czyni je atrakcyjnym przy wymagających warunkach geologicznych, mimo wyższych kosztów. Z kolei technologie hybrydowe łączą zalety obrotu i udaru, pozwalając na dostosowanie metody do zmiennego profilu podczas jednego przejścia i obniżając ryzyko konieczności zmiany sprzętu na miejscu.

Wybór techniki zależy od kilku czynników:

• profilu geologicznego,
• planowanej głębokości,
• dostępności urządzeń,
• ograniczeń działki.

Firmy wiertnicze zawsze analizują dokumentację i przeprowadzają rozpoznanie przed podjęciem decyzji. Po wykonaniu otworu montuje się rury wymiennika PE, a system wypełnia solanką lub glikolem — z czynnikiem chłodniczym w obiegu pompy ciepła. Dla inwestora ważne są też koszty i czas realizacji. Świder i CFA są najszybsze przy płytszych sondach, natomiast wiercenie obrotowe daje najlepszą jakość w głębszych odwiertach. Metoda udarowa skraca czas pracy w warunkach skalistych. Kluczowe znaczenie mają profesjonalny sprzęt i doświadczenie wykonawcy — to one decydują o bezpieczeństwie otworu i trwałości wymiennika pionowego.

Jak głębokość odwiertu wpływa na efektywność systemu?

Sezonowe wahania temperatury gruntu praktycznie zanikają na głębokości około 10–15 m; każde kolejne pogłębienie podnosi temperaturę źródła średnio o około 0,025 °C na metr. Stabilniejsza temperatura gruntowa zmniejsza różnicę między wymiennikiem a parownikiem pompy ciepła, co przekłada się na lepszą sprawność całego układu — zwykle wzrost o 1 °C daje poprawę wydajności o 2–4%, zależnie od rodzaju urządzenia i warunków pracy.

Głębsze odwierty zwiększają dostępność energii z podłoża, przez co współczynnik COP jest mniej zmienny w ciągu roku, a moc grzewcza pozostaje bardziej stabilna w sezonie. W gruntach o dobrej przewodności cieplnej jednostka sondy dostarcza większą moc na metr, a przy dużym zapotrzebowaniu zmniejsza się ryzyko długotrwałego wychłodzenia podłoża. Typ gleby ma tu kluczowe znaczenie — wilgotne warstwy i nasycone wodą poziomy przewodzą ciepło znacznie lepiej niż suche piaski.

Przewodność cieplna rzędu 1,5–3,5 W/(m·K) pozwala oszacować praktyczną moc na metr sondy na około 30–60 W/m. Jeśli podłoże ma niską przewodność, konieczne może być albo pogłębienie odwiertów, albo zwiększenie ich liczby, by uzyskać wymaganą moc. Odstępy między rurami i rozmieszczenie odwiertów są niezwykle istotne. Najczęściej zaleca się rozstaw w poziomie 0,4–1,2 m — zbyt duże odległości ograniczają termiczne oddziaływanie, a zbyt małe zwiększają negatywne sprzężenia między sondami.

Błędny rozstaw prowadzi do spadku efektywności i niższych oszczędności energii w dłuższej perspektywie. Koszty wiercenia rosną wraz z głębokością, jednak głębsze sondy oferują lepszą efektywność i większe oszczędności eksploatacyjne. Optymalizacja projektu polega na znalezieniu kompromisu między wydatkami na instalację a korzyściami wynikającymi z niższego zużycia energii i stabilniejszej pracy systemu.

Praktyczne badania, takie jak test termiczny sondy (TRT) i analiza przewodności gruntowej, pomagają dobrać optymalną głębokość i liczbę odwiertów. Regularne monitorowanie temperatury źródła i mocy grzewczej pozwala wcześnie wykryć spadki wydajności, a odpowiednia konserwacja wymiennika oraz kontrola obiegu solanki lub glikolu utrzymują sprawność przez lata. Dodatkowo warto rozważyć chłodzenie pasywne — redukuje ono letnie obciążenie gruntu i może zmniejszyć potrzebę nadmiernego pogłębiania odwiertów.

Zanim podejmie się decyzję projektową, dobrze jest przeprowadzić badania geologiczne i TRT, oszacować zapotrzebowanie energetyczne budynku oraz zaprojektować liczbę i głębokość odwiertów tak, aby zrównoważyć koszty inwestycji z długoterminowymi oszczędnościami.

Ile odwiertów pod pompę ciepła potrzeba?

Do szybkiego oszacowania długości sond można posłużyć się prostym przelicznikiem: na każde 1 kW zapotrzebowania przyjmujemy około 20–33,3 m sondy, zakładając wydajność 30–50 W/m. Całkowitą długość wymiennika (w metrach) otrzymamy, dzieląc moc budynku (w W) przez przyjętą moc na metr (W/m). Liczbę odwiertów określa się, dzieląc tę długość przez głębokość pojedynczego otworu.

Dla przykładu:

• przy zapotrzebowaniu 12 000 W i wydajności 40 W/m potrzebne będzie 300 m sondy. Jeśli każda sonda ma 100 m, daje to trzy odwierty,
• budynek o zapotrzebowaniu 6 000 W przy niskiej przewodności gruntu (30 W/m) wymaga 200 m sondy — można to zrealizować jako 2 odwierty po 100 m lub 4 po 50 m.

W praktyce najczęściej wykonuje się kilka pionowych otworów o długości 70–150 m albo większą liczbę płytszych sond. Na mniejszych działkach korzystniejsze bywają mniej, ale głębsze odwierty; na większych parcelach często stosuje się więcej płytszych sond lub wymiennik poziomy, który jednak zajmuje więcej powierzchni. Ważne jest także prawidłowe rozmieszczenie: odstępy między sondami zwykle wynoszą 5–10 m, by ograniczyć wzajemne wychładzanie gruntu. Jeśli warunki geologiczne są niekorzystne, lepiej zwiększyć liczbę odwiertów niż nadmiernie pogłębiać pojedynczy otwór. Ostateczną liczbę i konfigurację odwiertów ustala projektant na podstawie obliczeń zapotrzebowania energetycznego, badań geologicznych oraz testów termicznych sondy (TRT). Takie podejście pozwala zoptymalizować koszty inwestycji i efektywność wymiennika — zarówno pionowego, jak i poziomego.

Ile kosztuje odwiert pod pompę ciepła?

Orientacyjny koszt wykonania odwiertu w typowych warunkach gruntowych wynosi około 150–200 zł za metr. Przy instalacji z wymiennikiem pionowym całkowite wydatki mogą osiągnąć kilkadziesiąt tysięcy złotych; dla mniejszych realizacji pojedynczy odwiert kosztuje zwykle około 15 000–20 000 zł. Alternatywnie wymiennik poziomy bywa tańszy — przy prostym wykopie jego koszt orientacyjny to około 10 000 zł.

Na cenę wierceń wpływa kilka czynników:

• głębokość odwiertu,
• zastosowana technologia,
• rodzaj gruntu,
• położenie działki,
• zakres prac i dodatkowe elementy.

Do typowego zakresu robót należą:

• badania geologiczne i projekt,
• uzyskanie zgód i pozwoleń,
• wynajem i obsługa sprzętu do wiercenia,
• montaż rur wymiennika,
• wypełnienie solanką lub glikolem,
• uruchomienie instalacji.

Trzeba też pamiętać, że warunki skaliste lub wysoki poziom wód gruntowych zwykle podnoszą stawkę za metr. Przykłady orientacyjnych kosztów:

• dla 250 m łącznej długości sond (np. 2×125 m) koszt wiercenia wynosi około 37 500–50 000 zł (250 m × 150–200 zł/m),
• pojedynczy otwór o długości 100 m to wydatek rzędu 15 000–20 000 zł,
• wymiennik poziomy w prostym układzie bez większych prac ziemnych to około 10 000 zł.

Dodatkowe pozycje budżetowe to m.in.:

• badania geologiczne i projekt (około 1 000–5 000 zł),
• zgłoszenia i dokumentacja (około 500–2 000 zł).

Montaż pompy, rurociągów i izolacja są zwykle rozliczane oddzielnie w ramach całej instalacji, podobnie jak roczne koszty serwisowe, które zależą od wybranego systemu i warunków umowy serwisowej. Koszty inwestycji warto oceniać przez pryzmat przyszłych oszczędności energetycznych. Niższe rachunki za ogrzewanie oraz długa żywotność instalacji skracają okres zwrotu nakładów. Porównanie ofert wykonawców i uwzględnienie pełnego zakresu prac — od kosztów odwiertów, przez instalację, po projekt geologiczny i pozwolenia — pozwoli na realistyczne oszacowanie budżetu.

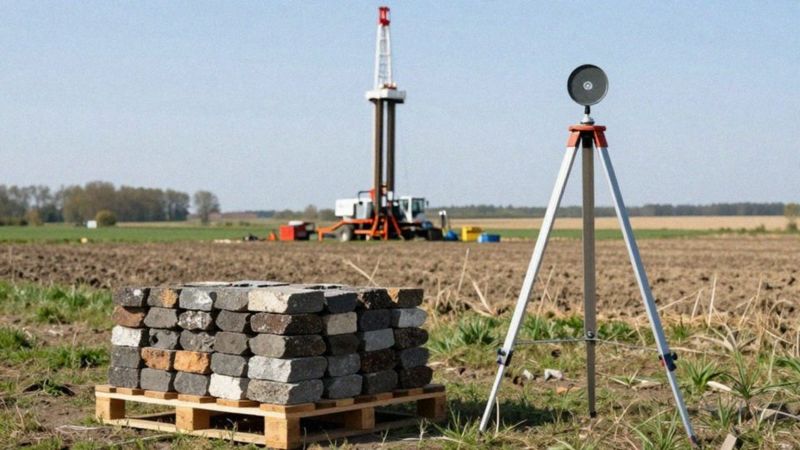

Czy odwierty głębsze niż 30 m wymagają zgłoszenia?

W Polsce każdy odwiert przekraczający 30 m wymaga zgłoszenia projektu robót geologicznych; krótsze wiercenia zwykle nie potrzebują specjalnych pozwoleń. Dla głębszych odwiertów trzeba jednak przejść dodatkowe procedury administracyjne, dostarczając szczegółowy opis prac i dokumentację badań geologicznych. Konieczny jest też projekt geologiczny wskazujący:

• lokalizację,
• metody wiercenia,
• sposób zabezpieczenia otworu.

W wielu gminach obowiązują też lokalne przepisy budowlane, które mogą narzucać kolejne zgody lub pozwolenia, a w wybranych przypadkach potrzebna jest akceptacja planu ruchu Zakładu Górniczego. Przed rozpoczęciem prac warto sprawdzić wymagania w urzędzie geologicznym i w samorządzie — dzięki temu unikniesz niespodzianek formalnych. Dokumentacja przygotowana przez uprawnionego geologa oraz doświadczone firmy wiertnicze znacząco ułatwia załatwianie formalności i zapewnia zgodność z normami technicznymi i bezpieczeństwa. W praktyce wykonawcy zazwyczaj współpracują z inwestorem i geologiem, by całość była zgodna z przepisami i przebiegła bez opóźnień.
