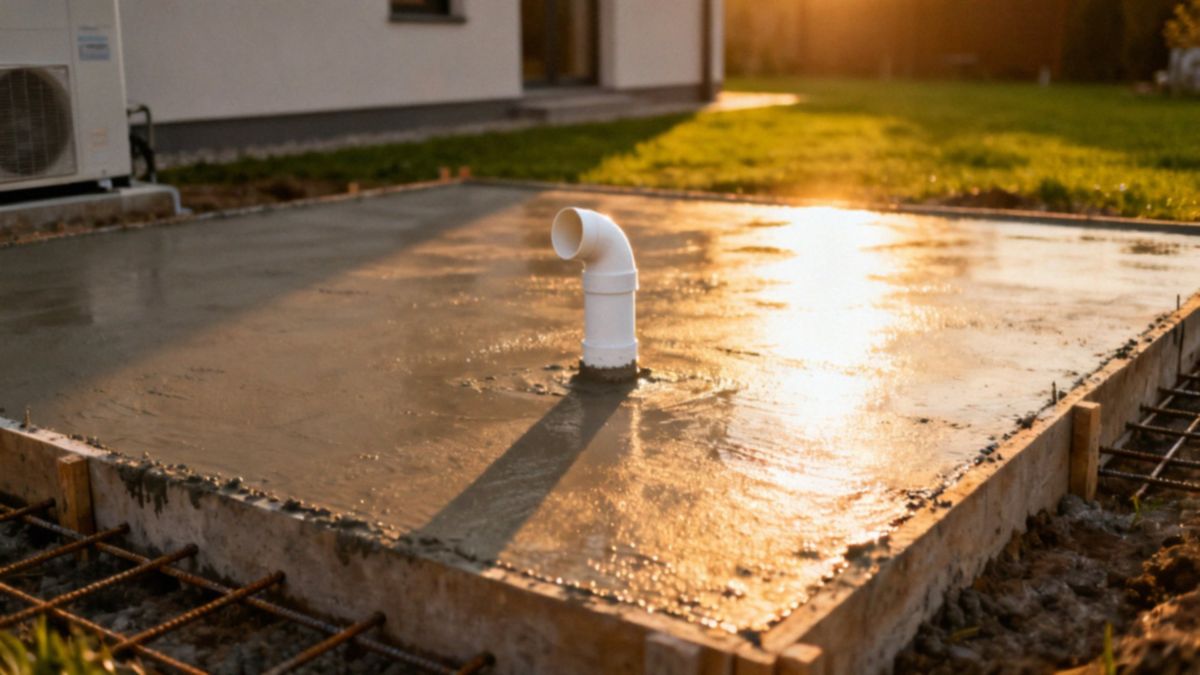

Jaki głęboki fundament pod pompę ciepła? Wymagania i zalecenia

Jak głęboki powinien być fundament pod pompę ciepła?

Typowa głębokość fundamentu pod pompę ciepła to około 0,8 m, choć w chłodniejszych rejonach lub przy trudnych warunkach gruntowo-wodnych może być konieczne posadowienie na 1 m lub więcej, nawet do 1,4 m. Kluczowe jest, żeby fundament znajdował się poniżej lokalnej strefy przemarzania — jej zasięg wyznaczają mapy geotechniczne oraz przepisy budowlane.

Rodzaj podłoża znacząco wpływa na decyzję projektową:

• grunty gliniaste zatrzymują wodę i podnoszą ryzyko przemarzania,
• grunty piaszczyste lepiej odprowadzają wilgoć,
• warstwy organiczne są podatne na osiadanie i często wymagają pogłębienia lub wymiany podłoża.

Fundamenty dla pomp gruntowych zwykle są głębsze i masywniejsze niż te dla pomp powietrznych — to efekt konieczności stabilnego osadzenia rur kolektorów i dodatkowej ochrony przed mrozem. Gdy poziom wód gruntowych jest wysoki albo warunki gruntowe są niejednorodne, zamiast tradycyjnego posadowienia stosuje się płyty żelbetowe, pale lub systemy drenażowe. Ostateczną głębokość określa projekt geotechniczny, który musi respektować normy budowlane i miejscową strefę przemarzania; jako punkt wyjścia przyjmuje się minimum 80 cm, a w zależności od konkretnych warunków roboczych wymagana może być większa głębokość.

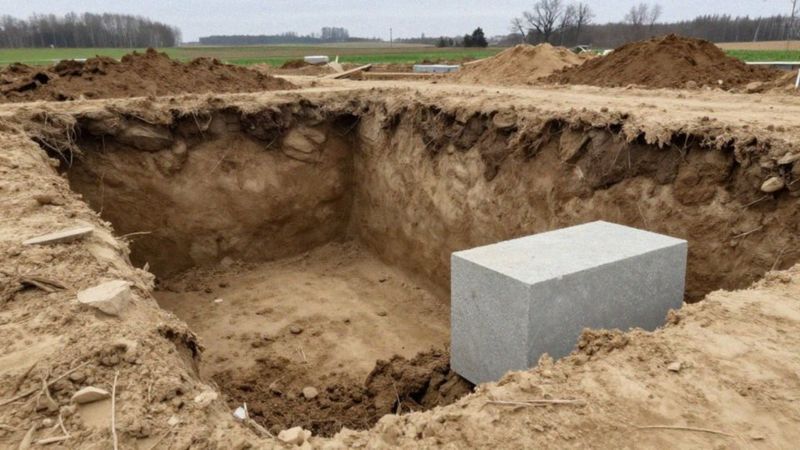

Od czego zależy głębokość fundamentu pod pompę ciepła?

Ostateczna głębokość fundamentu pod pompę ciepła zależy od kilku istotnych czynników:

• rodzaju gleby,
• lokalnej strefy przemarzania,
• warunków gruntowo‑wodnych.

Projekt geotechniczny wyznacza poziom posadowienia, a normy budowlane narzucają konieczność uwzględnienia tych parametrów. Grunty piaszczyste zwykle pozwalają na płytsze posadowienie — najczęściej około 0,6–0,8 m — natomiast gleby ilaste, ze względu na słabszy drenaż, wymagają głębszych fundamentów, typowo 1,0–1,4 m. Warstwy organiczne często trzeba usunąć lub zastąpić palami, bo same w sobie nie zapewniają nośności. Fundament powinien się znaleźć poniżej lokalnej strefy przemarzania, która w Polsce waha się zwykle między 0,8 a 1,4 m, zależnie od regionu i przepisów.

Gdy poziom wód gruntowych jest wysoki, stosuje się np.:

• płytę fundamentową,
• konstrukcję monolityczną,
• fundamenty śrubowe,
• dodatkowe drenaże,
• izolacje przeciwwilgociowe.

Nośność podłoża i przewidywane obciążenia — w tym masywny przyczółek przy pompach gruntowych czy siły dynamiczne — również mają wpływ na projekt; ich wartości podaje raport geotechniczny i projekt konstrukcyjny. W instalacjach z odwiertami pionowymi może być potrzebna szersza płyta lub inne rozwiązanie konstrukcyjne. Na etapie wykonawczym lokalne warunki, takie jak dostęp do placu budowy czy wymogi sanitarne, ograniczają wybór typu fundamentu — prefabrykowany, monolityczny lub śrubowy.

Przy niekorzystnych warunkach stosuje się zabiegi korygujące:

• wymianę warstwy organicznej,
• podsypkę z kruszywa z geowłókniną,
• drenaż,
• izolację termiczną,
• co jednocześnie redukuje część narażoną na przemarzanie.

Ostateczne rozwiązanie dobiera projektant na podstawie badań geotechnicznych oraz obowiązujących norm.

Jakie wymiary powinien mieć fundament pod pompę ciepła?

Dla pomp powietrznych minimalny wymiar fundamentu to 80×80 cm, jednak zwykle powinien być szerszy niż obrys podstawy urządzenia o 10–20 cm z każdej strony. Najczęściej płyta fundamentowa ma zapas 10–15 cm, a rekomendowany margines wynosi 15–20 cm — czyli dla obrysu 70×70 cm praktycznym rozwiązaniem będzie płyta 100×100 cm przy zapasie 15 cm.

Wysokość fundamentu nad poziomem terenu powinna wynosić 20–30 cm; w osłoniętych miejscach dopuszczalne jest wystawanie jedynie 10–15 cm. Trzeba też przewidzieć przepusty na rury i kable oraz miejsce na kotwy i podparcie pompy ciepła. Odległość od elewacji powinna wynosić 25–35 cm, co zapewnia właściwy przepływ powietrza i umożliwia serwisowanie urządzenia.

Projekt fundamentu musi odpowiadać wymaganiom producenta, nośności podłoża oraz ewentualnym obciążeniom dynamicznym. Wymiary fundamentu należy uwzględnić przy planowaniu podjazdu, odprowadzenia skroplin i przestrzeni serwisowej.

Jakie materiały zapewnią nośność fundamentu pod pompę ciepła?

Beton klasy C20/25 jest podstawowym materiałem gwarantującym nośność fundamentu pod pompę ciepła. W zbrojeniu najczęściej używa się siatki Ø6 mm z oczkami 150×150 mm oraz rozdzielczych prętów o średnicy Ø8–12 mm, co poprawia odporność konstrukcji na zginanie i ogranicza skurcz.

Fundament monolityczny cechuje się:

• większą sztywnością,
• mniejszą skłonnością do lokalnych osiadań w porównaniu z prefabrykatami czy bloczkami betonowymi.

Elementy prefabrykowane co prawda przyspieszają montaż, ale ich spoiny mogą osłabiać ciągłość przy obciążeniach dynamicznych. Podkład z zagęszczonego piasku lub kruszywa grubości 10–20 cm zwiększa nośność podłoża — standardowe zagęszczenie to około 95% Proctora.

Drenaż wykonuje się z rur perforowanych otoczonych kruszywem 16–32 mm i zabezpieczonych geowłókniną, co zmniejsza napór wody i chroni hydroizolację. Hydroizolację można zrealizować:

• folią bitumiczną,
• masą cementową,
• membraną PVC.

Izolacja termiczna z XPS o grubości 50–100 mm ogranicza przemarzanie i pomaga utrzymać nośność gruntu. Przy słabym podłożu warto rozważyć fundamenty śrubowe lub podpory punktowe, ale ich nośność i wpływ drgań powinien ocenić projektant.

Elementy kotwiące montuje się w betonie C20/25 z minimalnym przykryciem 40 mm, co chroni przed korozją i utratą przyczepności. Aby ograniczyć przenoszenie drgań na konstrukcję, stosuje się podkłady antywibracyjne z gumy neoprenowej lub pianki między fundamentem a podstawą urządzenia.

Jak zabezpieczyć fundament przed wilgocią i mrozem?

Najskuteczniejszymi sposobami ochrony fundamentu przed wilgocią i mrozem są:

• dobrze zaprojektowany drenaż,
• szczelne przepusty instalacyjne,
• wielowarstwowa izolacja przeciwwilgociowa.

Należy wykonać pas drenażowy z rurą odpływową kierującą wodę do kanalizacji lub studzienki, pamiętając o spadku około 1–2% w stronę odpływu. W bezpośrednim sąsiedztwie ścian fundamentu warto ułożyć folię kubełkową albo membranę drenażową — skutecznie odprowadzają one wodę gruntową i skropliny z pomp. Tam, gdzie przez ściany przechodzą przewody, montuje się przepusty z gumowymi uszczelkami lub szczelnymi tulejami; dodatkowo zabezpiecza się je taśmą butylową i masą poliuretanową. Na wyjściach rur z odwiertów stosuje się mufy i uszczelniacze odporne na osiadanie oraz mróz, a dla odpływu kondensatu najczęściej wykorzystuje się wąż o średnicy np. 75 mm albo bezpośrednie podłączenie do kanalizacji.

Pod płytą fundamentu warto ułożyć poziomą przerwę kapilarną — choćby z folii PE lub materiału separacyjnego — aby zatrzymać kapilarne podciąganie wilgoci. Krawędzie fundamentu zabezpieczamy powłokami bitumicznymi lub poliuretanowymi odpornymi na mróz i promieniowanie UV, a do mieszanki betonowej i zaprawy dobieramy dodatki mrozoodporne; przy niskich temperaturach sensowne jest użycie domieszek przeciwmrozowych podczas wylewania. Wokół fundamentu utrzymuj odsłonięty pas gruntu z kruszywem 8–32 mm i geowłókniną — poprawi to drenaż i ograniczy zastoiska wody.

Przynajmniej raz w roku, a szczególnie przed zimą, kontroluj drożność drenażu, stan uszczelek przepustów oraz szczelność powłok hydroizolacyjnych. Dokumentowanie napraw i wymiany elementów odpływowych ułatwia szybką reakcję w razie przecieków lub przemarzania.

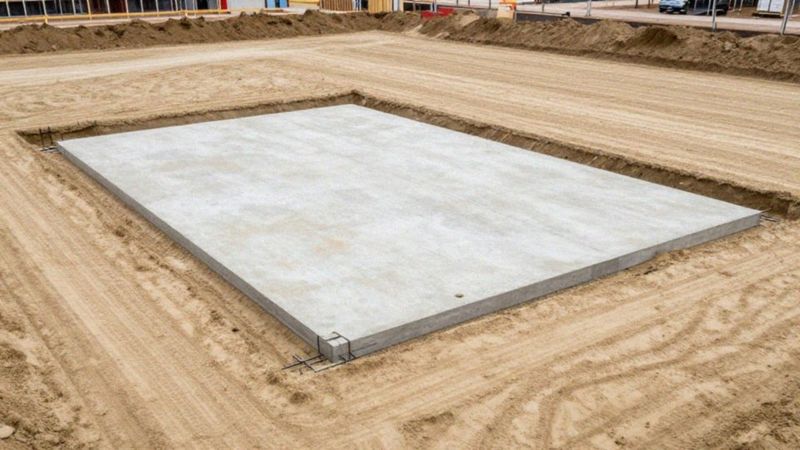

Jak zapobiec osiadaniu i przechylaniu pompy ciepła?

Badania geotechniczne są niezbędne do oceny nośności gruntu i zaplanowania prac przygotowawczych przed montażem — dzięki nim zmniejsza się ryzyko osiadania fundamentu. Należy usunąć warstwę organiczną i zastąpić ją kruszywem o frakcji 8–32 mm albo dobrze zagęszczonym piaskiem; podsypka o grubości 10–20 cm znacząco poprawia stabilność podłoża.

Optymalne zagęszczenie na poziomie około 95% Proctora ogranicza późniejsze deformacje, a monolityczna płyta żelbetowa wykazuje mniejszą skłonność do nierównomiernego osiadania niż fundament z bloczków. Dla kompaktowych jednostek zwykle stosuje się płytę o grubości:

• 100–150 mm,
• 150–300 mm dla cięższych instalacji.

Beton klasy C20/25 oraz zbrojenie siatką Ø6 mm i prętami Ø8–12 mm podnoszą nośność konstrukcji. Zalecany zapas wymiarowy 10–20 cm poza obrys urządzenia rozkłada obciążenia i redukuje ryzyko przechyłów pompy ciepła. Kotwy M10–M12 z zakotwieniem co najmniej 80 mm oraz minimalnym przykryciem betonowym 40 mm zapewniają trwałe mocowanie.

Dylatacja 10–20 mm oddzielająca fundament od konstrukcji budynku chroni przed przenoszeniem obciążeń i wibracji, a wsporniki antywibracyjne oraz podkłady z gumy neoprenowej lub EPDM (5–10 mm) tłumią drgania wpływające na instalacje freonowe i wodne. Podczas montażu warto zadbać o precyzyjne wypoziomowanie pompy z tolerancją 2–3 mm; regulowane stopki i podkładki ułatwiają to ustawienie i zapobiegają przechyłom.

Połączenia instalacyjne powinny mieć luz kompensacyjny, by uniknąć naprężeń, a drenaż wokół fundamentu odprowadza wodę i chroni podsypkę przed wymywaniem — wystarczy spadek 1–2% w kierunku odpływu. Przy gruntach spoistych, gdy nośność jest niewystarczająca, rozważa się głębsze posadowienie lub zastosowanie pali. Regularne kontrole co 6–12 miesięcy (poziom, kotwy, drożność drenażu) pozwalają wcześnie wykryć osiadanie lub przechyły i szybko wprowadzić niezbędne korekty. Dokumentacja projektu ułatwia z kolei analizę przyczyn odkształceń oraz wybór odpowiednich napraw.

Jak ograniczyć drgania i hałas fundamentu pod pompę ciepła?

Masywny, monolityczny fundament betonowy dobrze pochłania energię drgań, co przekłada się na redukcję hałasu. Najlepsze rezultaty uzyskuje się, łącząc ciężką płytę z materiałami tłumiącymi — poniżej zebrano praktyczne wskazówki:

• wykorzystaj ciężką płytę żelbetową jako bazę. Większa masa obniża amplitudę drgań; grubość płyty dobiera się do obciążenia dynamicznego, zwykle 100–300 mm,
• montuj wibroizolatory sprężynowe lub elastomerowe między urządzeniem a fundamentem. Ich częstotliwość naturalna powinna być niższa niż częstotliwość pracy sprężarki,
• stosuj maty wibroizolacyjne z gumy, butylu lub pianki (grubość 5–20 mm) pod podstawą — ograniczają przenoszenie drgań do płyty,
• zainstaluj regulowane wsporniki antywibracyjne, które umożliwiają precyzyjne poziomowanie i likwidują nierównomierne podparcie,
• wprowadź elastyczne kompensatory na przewodach, aby zapobiec przenoszeniu drgań przez instalacje.

Dodatkowe rozwiązania akustyczne:

• zaizoluj akustycznie obudowę fundamentu — masywna płyta połączona z warstwą pochłaniającą (np. wełną mineralną) daje dobre efekty,
• oddziel fundament pompy od fundamentu budynku przez dylatację 10–20 mm lub zastosuj podkładki izolacyjne; to zmniejsza przenoszenie drgań do konstrukcji,
• umieść ekran akustyczny o masie powierzchniowej minimum 10–15 kg/m2 w osi emisji dźwięku, by obniżyć poziom hałasu kierunkowego.

Ważne uwagi przy dopasowaniu do podłoża i montażu:

• uwzględnij warunki gruntowe w projekcie, by uniknąć rezonansów między fundamentem a podłożem. Na miękkim gruncie rozważ zwiększenie masy płyty lub dodanie podpór punktowych,
• podczas montażu zapewnij pełny kontakt elastycznych elementów z podstawą i stosuj moment dokręcania zgodny z instrukcją producenta,
• eliminuj luzy montażowe: dokręcaj kotwy i używaj blokad antywibracyjnych przy śrubach.

Konserwacja i kontrola:

• regularnie (min. raz w roku) sprawdzaj stan wibroizolatorów i mat; wymieniaj elementy spróchniałe lub odkształcone,
• dokumentuj parametry montażowe i pomiary hałasu, aby ocenić skuteczność zastosowanych rozwiązań przy kolejnych serwisach.

Stosowanie powyższych metod — solidny fundament, wibroizolatory, maty, wsporniki antywibracyjne, separacja od budynku i izolacja akustyczna — daje kompleksowe ograniczenie drgań i hałasu przy zachowaniu trwałości konstrukcji i prawidłowym montażu jednostki zewnętrznej.
